Panele kontrolne do piekarników, płyt i kuchni AEG
Panele kontrolne AEG obejmują fronty, przyciski, pokrętła, wyświetlacze oraz moduły interfejsu do piekarników, płyt i kuchni. Przy braku reakcji, zanikającym wyświetlaczu lub błędnym sterowaniu najpierw wyklucz wilgoć, blokadę, przewody i programator, a część dobierz po pełnym numerze PNC oraz wariancie urządzenia.
Co obejmuje panel kontrolny AEG
Panel kontrolny jest miejscem obsługi urządzenia, ale nie zawsze stanowi jeden wymienny element. W zależności od konstrukcji piekarnika, płyty lub kuchni AEG może obejmować:
- szklany albo metalowy front z nadrukami;
- przyciski, klawisze i pokrętła;
- sensory dotykowe lub folię klawiatury;

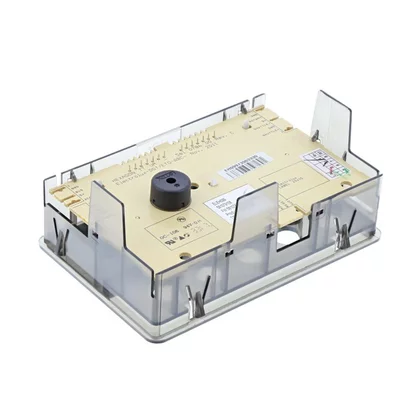

- wyświetlacz, płytkę interfejsu użytkownika i timer;
- wiązkę przewodów, taśmę FFC albo elementy mocujące;
- kompletny, skonfigurowany panel sterowania.
To rozróżnienie ma znaczenie przy diagnozie i zakupie. Pęknięty front lub wytarte oznaczenia nie muszą oznaczać awarii elektroniki. Z kolei sprawny wizualnie panel może mieć uszkodzoną taśmę, płytkę przycisków, wyświetlacz albo komunikację z modułem głównym.
Objawy i możliwe przyczyny
Jeden objaw nie przesądza jeszcze o uszkodzeniu panelu. W pierwszej kolejności warto ustalić, czy problem dotyczy całego urządzenia, jednej funkcji, tylko wskazań czy wyłącznie mechanicznej części frontu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Wyświetlacz jest całkowicie ciemny | Brak zasilania, uszkodzony programator lub moduł, przerwana wiązka, zalanie, awaria samego wyświetlacza | Czy działa oświetlenie, wentylator lub inne funkcje; stan bezpieczników i przewodów; ślady wilgoci i przegrzania | Jeżeli nie działa nic, nie zaczynaj od zakupu wyświetlacza. Jeżeli urządzenie działa, problem może być ograniczony do interfejsu lub jego zasilania |
| Wyświetlacz działa, ale piekarnik nie startuje | Nieustawiony zegar po zaniku zasilania, aktywna blokada, uszkodzony przycisk start, programator, przełącznik funkcji lub moduł | Symbole blokady, migającą godzinę, reakcję na pozostałe przyciski i wybór funkcji | Po zaniku zasilania niektóre modele wymagają ponownego ustawienia czasu. Brak reakcji tylko jednego pola wskazuje raczej na element interfejsu niż na grzałkę |
| Nie działa jeden przycisk lub grupa przycisków | Zużyty mikrostyk, zabrudzenie, wilgoć, uszkodzona folia dotykowa, taśma albo płytka panelu | Czy panel jest suchy i czysty; czy objaw zmienia się przy delikatnym poruszeniu wiązki po odłączeniu zasilania | Stały brak reakcji jednego pola po wykluczeniu zabrudzenia może uzasadniać wymianę klawiatury lub panelu, ale nie całego modułu głównego bez dalszej diagnozy |
| Panel sam zmienia ustawienia albo reaguje losowo | Wilgoć, zabrudzenie, uszkodzona klawiatura, zwarcie ścieżek, zakłócenia lub awaria elektroniki | Ślady płynu pod frontem, stan taśmy i złączy, powtarzalność objawu po ostygnięciu urządzenia | Losowe reakcje po czyszczeniu często wymagają najpierw dokładnego osuszenia i kontroli panelu; nie należy zwierać styków w celu wymuszenia startu |
| Pokrętło obraca się, ale ustawienie przeskakuje lub nie odpowiada | Uszkodzony enkoder, wybierak, mocowanie pokrętła albo płytka interfejsu | Czy uszkodzone jest samo pokrętło, czy również odczyt wartości na wyświetlaczu | Luźna gałka może być problemem mechanicznym. Nieprawidłowe wartości na ekranie częściej wymagają sprawdzenia elementu odczytującego lub elektroniki |
| Panel działa tylko do rozgrzania urządzenia | Przegrzewanie wyświetlacza lub elektroniki, niesprawne chłodzenie, uszkodzenie termiczne połączeń | Czy wentylator chłodzący uruchamia się prawidłowo i czy objaw zależy od temperatury | Sama wymiana panelu może nie pomóc, jeśli przyczyną jest zbyt wysoka temperatura lub problem z chłodzeniem |
Przed demontażem sprawdź instrukcję konkretnego modelu. AEG stosuje różne układy sterowania, a funkcje przycisków i symbole blokady mogą się różnić między seriami.
Co sprawdzić przed zakupem panelu
1. Ustal zakres usterki
Zapisz dokładnie, co działa, a co nie działa. Ważne są między innymi:
- czy wyświetlacz pokazuje godzinę lub kod;
- czy reagują wszystkie przyciski, tylko jeden czy cała grupa;
- czy działają oświetlenie, wentylator, grzanie i inne funkcje;
- czy problem pojawił się po zaniku zasilania, czyszczeniu, zalaniu lub przegrzaniu;
- czy usterka występuje stale, czy dopiero po nagrzaniu.
Jeśli po zaniku zasilania miga godzina, najpierw ustaw czas zgodnie z instrukcją. W wybranych modelach piekarnik nie rozpocznie grzania, dopóki zegar nie zostanie ustawiony. Sprawdź też, czy na wyświetlaczu nie ma symbolu blokady rodzicielskiej.
2. Obejrzyj panel bez rozbierania urządzenia
Sprawdź, czy front nie jest pęknięty, odklejony lub odkształcony od temperatury. Zwróć uwagę na ślady zalania po myciu, parze albo wykipieniu potrawy. Panel dotykowy powinien być suchy i wolny od tłustych osadów; nie spryskuj środka czyszczącego bezpośrednio na szybę ani szczeliny przy elektronice.
Jeżeli po wysuszeniu i oczyszczeniu problem pozostaje, nie zakładaj automatycznie, że uszkodzony jest cały panel. Do sprawdzenia pozostają taśma, złącza, programator, moduł główny oraz elementy zasilania.
3. Sprawdź przewody i taśmy po odłączeniu urządzenia
Po całkowitym odłączeniu zasilania można skontrolować dostępne wiązki: czy złącza są wsunięte, czy taśma nie jest pęknięta, załamana albo nadtopiona i czy styki nie noszą śladów korozji. Taśmy sygnałowe można sprawdzić omomierzem pod kątem ciągłości poszczególnych żył, jeżeli ich układ i punkty pomiarowe są czytelne. Pomiar wykonuje się na odłączonej taśmie, bez podłączonego zasilania; podczas delikatnego poruszania taśmą nie powinno pojawiać się przerywanie połączenia.
Dobry wynik testu ciągłości nie potwierdza sprawności całego panelu. Nie wykrywa między innymi błędów komunikacji, uszkodzeń elektroniki, problemów pojawiających się dopiero po rozgrzaniu ani nieprawidłowego działania sensora.
4. Nie wymieniaj panelu na podstawie kodu błędu
Kod błędu może wskazywać obszar problemu, na przykład komunikację, blokadę drzwi, czujnik lub zasilanie modułu. Nie jest jednak automatycznym numerem części do zakupu. Najpierw sprawdź znaczenie kodu w dokumentacji właściwej dla konkretnego modelu i PNC, a następnie skontroluj przewody, element współpracujący oraz zasilanie zgodnie z procedurą serwisową.
Pomiary napięcia w podłączonym piekarniku, kuchni lub płycie wymagają kwalifikacji, zabezpieczenia przed porażeniem i właściwego miernika. Nie wykonuj ich przez przypadkowe nakłuwanie przewodów ani przy zdjętych osłonach, jeśli nie masz doświadczenia z urządzeniami sieciowymi.
Dostęp do panelu i wymiana
W wielu piekarnikach dostęp do panelu uzyskuje się od strony górnej obudowy po wysunięciu urządzenia z zabudowy. W innych konstrukcjach konieczne może być zdjęcie pokręteł, listwy frontowej, szyby lub elementu górnego. W płytach grzewczych panel znajduje się zwykle pod taflą ceramiczną, a w kuchniach wolnostojących dostęp może prowadzić od przodu lub po zdjęciu płyty podpalnikowej. Dokładna kolejność zależy od konstrukcji i nie powinna być przenoszona z innego modelu.
Przed rozpoczęciem:
- Odłącz urządzenie od instalacji. Przy urządzeniu podłączonym na stałe odłączenie powinno nastąpić przez właściwy wyłącznik wszystkich biegunów, a nie tylko przez wyjęcie wtyczki.
- Poczekaj, aż urządzenie całkowicie ostygnie.
- Zrób zdjęcia połączeń i oznacz złącza przed ich odpięciem.
- Nie ciągnij za przewody; zwalniaj blokady złączy i taśm zgodnie z ich konstrukcją.
- Sprawdź, czy nowy element ma takie same mocowania, oznaczenia, układ klawiszy, złącza i wersję frontu.
- Po montażu upewnij się, że żadna taśma nie jest zagięta, przyciśnięta ani prowadzona przy gorących elementach.
Wymiana mechanicznego frontu, przycisku lub pokrętła może być prostsza niż wymiana płytki interfejsu. Moduł elektroniczny może wymagać konfiguracji, zaprogramowania albo zgodności z oprogramowaniem urządzenia, ale nie dotyczy to automatycznie każdego panelu. Informację o tym trzeba potwierdzić dla konkretnego numeru części i PNC.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie obchodź blokad, nie mostkuj styków i nie uruchamiaj urządzenia z odsłoniętymi elementami pod napięciem.
Dobór panelu po pełnym PNC AEG
W przypadku AEG sam skrócony model może nie identyfikować właściwego wariantu. Przy doborze przygotuj:
- pełny numer PNC / Prod.No. z tabliczki znamionowej;
- model urządzenia;
- numer seryjny, jeśli jest wymagany w dokumentacji;
- oznaczenie starego panelu lub płytki;
- zdjęcie frontu, złączy i tabliczki znamionowej.
Tabliczka znajduje się często przy ramie komory po otwarciu drzwi piekarnika, na bocznej krawędzi albo w innym miejscu wskazanym w instrukcji. W płycie grzewczej może być umieszczona od spodu, dlatego przed demontażem warto sprawdzić dokumentację lub wykonać zdjęcie oznaczeń.
Nie dobieraj części wyłącznie po kolorze, szerokości, liczbie przycisków ani identycznym złączu. Podobne panele mogą różnić się układem funkcji, wersją elektroniki, mocowaniem, nadrukiem, oprogramowaniem lub współpracą z konkretnym modułem. Przed zakupem porównaj również numer katalogowy i informację o zgodności z pełnym PNC.
Jeżeli nie masz pewności, czy potrzebujesz samego frontu, przycisku, wyświetlacza, taśmy, płytki interfejsu czy kompletnego panelu, prześlij pełne dane z tabliczki oraz zdjęcia uszkodzonego elementu. To bezpieczniejszy sposób doboru niż kupowanie kilku części na próbę.
Powiązane części AEG
- Programatory, moduły elektroniczne i wyświetlacze do piekarników AEG
- Pokrętła do piekarnika, gałki gazu i wybieraki funkcji AEG
- Grzałki do piekarnika AEG
- Termostaty, czujniki temperatury NTC i ograniczniki do piekarników AEG
FAQ
Czy brak reakcji przycisków oznacza uszkodzony panel AEG?
Nie zawsze. Przyczyną może być aktywna blokada, nieustawiony zegar, wilgoć, zabrudzenie, przerwana taśma, luźne złącze, programator albo moduł główny. Jeśli nie reaguje tylko jedno pole, podejrzenie panelu jest silniejsze niż wtedy, gdy całe urządzenie jest pozbawione zasilania.
Czy można sprawdzić taśmę panelu miernikiem?
Tak, po odłączeniu taśmy od urządzenia można sprawdzić ciągłość jej żył i delikatnie poruszać przewodem podczas pomiaru. Wynik wykrywa przerwę lub niestabilne połączenie, ale nie potwierdza sprawności sensora, płytki ani komunikacji między modułami.
Czy po zaniku zasilania trzeba wymienić panel?
Zwykle nie. W niektórych modelach AEG po przerwie w zasilaniu trzeba ponownie ustawić zegar, ponieważ bez tej czynności piekarnik nie uruchamia grzania. Sprawdź też blokadę rodzicielską i instrukcję konkretnego urządzenia.
Czy panel sterowania AEG trzeba programować po wymianie?
Nie każdy. Prosty front, przycisk lub pokrętło zwykle nie wymaga konfiguracji, natomiast niektóre moduły interfejsu są dostarczane jako skonfigurowane albo wymagają ustawień właściwych dla urządzenia. Potwierdź to po numerze części i pełnym PNC.
Czy podobny panel Electrolux będzie pasował do AEG?
Marki AEG i Electrolux należą do tej samej grupy, ale podobieństwo oznaczeń nie gwarantuje zgodności. Panel musi mieć potwierdzenie dla konkretnego PNC, wariantu urządzenia, mocowań, złączy i wersji elektroniki.
Gdzie znaleźć PNC piekarnika lub płyty AEG?
W piekarniku numer znajduje się często na tabliczce przy ramie komory po otwarciu drzwi. W płycie może być od spodu urządzenia, a w kuchni wolnostojącej przy drzwiach, z tyłu lub na bocznej części obudowy. Odczytaj pełny zapis PNC / Prod.No., nie tylko nazwę modelu.
