19900 - ^set EHK2.834TtYKDpOGSrL m.HK2503 kuchni
Części do zestawu kuchennego Amica EHK2.834TtYKDpOGSrL, model HK2503 i kod wyrobu 19900, obejmują podzespoły piekarnika elektrycznego oraz płyty ceramicznej. Przy braku grzania, nierównym pieczeniu lub problemach z regulacją najpierw ustal, której funkcji dotyczy usterka. Część dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego, a nie wyłącznie na podstawie wyglądu.
Jak rozpoznać, której części dotyczy usterka
Zestaw Amica EHK2.834TtYKDpOGSrL HK2503 łączy piekarnik elektryczny z płytą ceramiczną. Przed demontażem warto sprawdzić każdą funkcję osobno: grzanie dolne, górne, grill, termoobieg oraz poszczególne pola płyty. Pozwala to zawęzić obwód, zamiast wymieniać części na próbę.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Piekarnik nie grzeje na żadnej funkcji | nieustawiony programator po zaniku zasilania, brak zasilania, uszkodzony termostat, przełącznik funkcji, programator lub połączenie | ustawienie zegara, działanie lampki i wentylatora, stan kostki zasilającej oraz przewodów | działające światło nie potwierdza, że obwód grzałek jest zasilany; brak wszystkich funkcji rzadziej wynika z jednej grzałki |
| Nie dopieka od spodu | przerwana grzałka dolna, wypalona wsuwka, uszkodzony styk przełącznika | porównanie grzania dolnego z grillem i termoobiegiem, oględziny zacisków, pomiar grzałki | przerwa w obwodzie grzałki uzasadnia jej wymianę; prawidłowy opór kieruje diagnostykę na przewody i sterowanie |
| Grill lub góra pozostają zimne | uszkodzona sekcja grzałki górnej, przewód albo przełącznik funkcji | oddzielny pomiar obwodów grzałki górnej zgodnie z układem zacisków | jedna sprawna sekcja nie potwierdza sprawności całej grzałki wieloobwodowej |
| Wentylator pracuje, lecz termoobieg nie grzeje | grzałka pierścieniowa, jej złącza albo tor zasilający | pomiar grzałki termoobiegu po odłączeniu przewodów | praca silnika wentylatora nie oznacza, że grzałka otrzymuje zasilanie |
| Piekarnik przegrzewa lub nie trzyma nastawy | termostat, kapilara, przełącznik, styki programatora, nieszczelne drzwi | stan kapilary, cykliczne wyłączanie grzania, przyleganie uszczelki i pracę zawiasów | sprawne grzałki nie wykluczają błędu regulacji temperatury |
| Jedno pole ceramiczne jest zimne | przerwana spirala pola, luźne złącze, regulator energii | ciągłość właściwego obwodu pola i stan jego zacisków | przerwa wskazuje na uszkodzenie elementu grzejnego; ciągłość wymaga kontroli regulatora i przewodów |
| Pole grzeje stale z dużą mocą | sklejony lub wypalony styk regulatora energii | reakcję pola na zmianę położenia pokrętła i stan regulatora | samo cykliczne rozgrzewanie oraz gaśnięcie promiennika może być normalne; brak reakcji na regulację nie jest normalny |
Piekarnik nie grzeje — kolejność diagnostyki
Najpierw sprawdź ustawienia i zakres usterki
Jeżeli po zaniku napięcia wyświetlacz miga, ustaw aktualny czas i wyłącz ewentualny program automatyczny. W części konstrukcji programator rozłącza obwód grzania, dlatego wentylator, lampka lub kontrolki mogą działać, mimo że grzałki pozostają zimne.
Następnie uruchom krótko poszczególne funkcje i zanotuj, które z nich nie działają. Zimny dół przy działającym grillu zawęża podejrzenie do grzałki dolnej oraz jej toru zasilania. Brak tylko grzania z wentylatorem wskazuje na obwód grzałki termoobiegu, a nie automatycznie na silnik wentylatora.
Jak sprawdzić grzałkę omomierzem
Pomiar wykonuje się przy całkowicie odłączonym zasilaniu, po ostygnięciu urządzenia i zdjęciu co najmniej jednego przewodu z badanego obwodu. Pozostawienie podłączonych przewodów może spowodować pomiar przez inne elementy instalacji i dać mylący wynik.
- Zrób zdjęcie połączeń i oznacz przewody.
- Ustaw multimetr na pomiar rezystancji.
- Przyłóż sondy do dwóch zacisków jednego obwodu grzejnego.
- Wynik OL, nieskończoność lub brak ciągłości oznacza przerwę w obwodzie.
- Wynik bliski zeru w grzałce o mocy ponad 1 kW zwykle oznacza błąd pomiaru albo zwarcie, a nie prawidłową pracę.
Dla dolnej grzałki Amica 8001783 o danych znamionowych 1300 W i 230 V obliczeniowa rezystancja wynosi około 41 Ω (R = U²/P). Rzeczywisty wynik na zimno może się nieznacznie różnić. Ta wartość dotyczy wskazanej grzałki, a nie wszystkich elementów zastosowanych w zestawie HK2503.
Prawidłowa rezystancja robocza potwierdza jedynie, że spirala nie ma przerwy. Nie wyklucza przebicia do metalowej osłony, usterki pojawiającej się po rozgrzaniu ani problemu z przełącznikiem, programatorem lub przewodami. Rezystancję izolacji powinno się badać odpowiednim miernikiem izolacji, a nie wyłącznie funkcją brzęczyka w multimetrze.
Co sprawdzić, gdy grzałka ma prawidłowy opór
Obejrzyj konektory, przewody wysokotemperaturowe i styki przełącznika funkcji. Ślady przegrzania to między innymi ściemnienie metalu, luźna wsuwka, krucha izolacja, stopione tworzywo lub okopcenie. Uszkodzonego złącza nie należy pozostawiać na nowej grzałce — zwiększona rezystancja styku może powodować miejscowe grzanie i kolejną awarię.
Pomiar napięcia bez podłączonej grzałki nie zawsze potwierdza zdolność obwodu do pracy pod obciążeniem. Diagnostyka napięcia, prądu i spadków napięcia przy działającym urządzeniu jest przeznaczona wyłącznie dla wykwalifikowanego technika.
Opisane pomiary pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi oraz zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno mostkować termostatów, zabezpieczeń ani styków programatora.
Diagnostyka pól płyty ceramicznej
Pole ceramiczne może mieć jeden albo kilka niezależnych obwodów. Jeśli działa tylko środkowa lub zewnętrzna strefa, każdy obwód trzeba sprawdzić osobno. Nie należy przykładać sond do przypadkowych zacisków, ponieważ układ połączeń zależy od wykonania pola.
Po odłączeniu przewodów mierzy się rezystancję między zaciskami danego obwodu. Sprawny element grzejny powinien wykazywać skończoną rezystancję, której wartość zależy od jego mocy. Przerwa wskazuje na uszkodzoną spiralę. Jeśli pole ma ciągłość, sprawdzenia wymagają złącza, przewody i właściwy regulator energii.

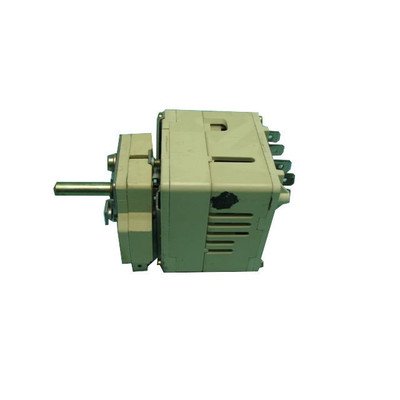

Gdy pole nie reaguje na zmniejszenie nastawy i grzeje bez przerwy, bardziej podejrzany jest regulator energii niż sama spirala. Z kolei naturalne cykliczne włączanie oraz wyłączanie rozgrzanego pola nie musi oznaczać usterki — w ten sposób regulator ogranicza średnią moc.
Dostęp do promienników zwykle wymaga uniesienia zespołu szkła ceramicznego. Sposób mocowania i podparcia może jednak różnić się między wersjami. Szkła nie należy podważać punktowo ani opierać na przewodach. Przed odłączeniem pola trzeba sfotografować złącza i zaznaczyć położenie elementu, sprężyn dociskowych oraz czujnika temperatury.
Drzwi, uszczelka i nierówne pieczenie
Niedopieczony spód nie zawsze oznacza uszkodzenie grzałki. Sprawdź, czy drzwi domykają się równomiernie, oba zawiasy stawiają podobny opór, a uszczelka nie jest zerwana, trwale spłaszczona lub wysunięta z mocowań. Ucieczka gorącego powietrza wydłuża nagrzewanie i może pogarszać równomierność pieczenia.
Uszczelki nie należy zastępować wariantem o podobnym obwodzie. Znaczenie mają przekrój profilu, rozmieszczenie zaczepów i sposób prowadzenia przy narożnikach. Przy zawiasach trzeba natomiast porównać stronę montażu, długość ramienia, położenie otworów oraz współpracujący uchwyt.
Dostęp i wymiana podzespołów
Zaciski grzałek piekarnika są zwykle dostępne po odsunięciu zestawu z zabudowy i zdjęciu tylnej osłony. Grzałkę górną wyjmuje się następnie od strony komory po odłączeniu przewodów i zwolnieniu jej mocowań. Grzałka dolna jest ukryta pod dnem komory, a jej dokładna droga demontażu zależy od konstrukcji obudowy.
Przed rozpoczęciem prac należy wyłączyć odpowiednie zabezpieczenia obwodu i potwierdzić brak napięcia właściwym przyrządem. Samo ustawienie pokręteł na 0 nie odłącza instalacji. Zestaw może być podłączony do instalacji wielofazowej, dlatego kontrola musi objąć wszystkie tory zasilania.
Podczas montażu:
- nie ciągnij za przewody i nie pozwól, aby wsuwka cofnęła się za izolację;
- wymień przegrzane konektory wraz z uszkodzonym fragmentem przewodu;
- nie zaciskaj ponownie luźnej wsuwki jako trwałej naprawy;
- ułóż przewody z dala od rozgrzewających się powierzchni i ruchomych części;
- sprawdź przewód ochronny oraz zamocowanie wszystkich osłon;
- po złożeniu wykonaj kontrolę bezpieczeństwa elektrycznego przed próbą grzania.
Jak dobrać część do Amica HK2503
Podstawą doboru są trzy oznaczenia z tabliczki znamionowej:
- pełny model EHK2.834TtYKDpOGSrL lub HK2503 zgodnie z zapisem na urządzeniu;
- kod wyrobu 19900;
- pełny 14-cyfrowy numer fabryczny.
W tej rodzinie występują bardzo podobnie nazwane zestawy, między innymi z kodami wyrobu 19794 i 50352. Zbieżność oznaczenia HK2503 albo podobny wygląd części nie wystarczają do potwierdzenia zgodności. Producent mógł zmieniać mocowania, złącza, regulatory lub inne podzespoły w zależności od wykonania i okresu produkcji.
Przy grzałkach porównaj numer katalogowy, moc, napięcie, kształt, wymiary, rozstaw mocowań i wyprowadzeń. Dla pól ceramicznych istotne są średnica lub wymiary, liczba stref, moc każdego obwodu, czujnik temperatury i układ zacisków. Programator, przełącznik funkcji i regulator energii muszą dodatkowo odpowiadać schematowi połączeń; identyczna liczba pinów nie gwarantuje jednakowego przypisania styków.
Jeśli dane na tabliczce różnią się od nazwy tej kategorii, przejdź do kategorii piekarników elektrycznych Amica i dobierz właściwy wariant według pełnego kodu wyrobu. W razie wątpliwości przygotuj czytelne zdjęcie tabliczki oraz oznaczenie wymontowanej części.
FAQ – części do Amica EHK2.834TtYKDpOGSrL HK2503
Czy działający wentylator oznacza, że grzałka termoobiegu jest sprawna?
Nie. Silnik wentylatora i grzałka pierścieniowa są oddzielnymi elementami. Wentylator może obracać się prawidłowo, mimo że spirala grzałki ma przerwę albo jej obwód nie jest zasilany.
Czy brak grzania po zaniku prądu oznacza uszkodzony programator?
Nie od razu. Najpierw ustaw aktualny czas i anuluj program automatyczny. Dopiero gdy prawidłowe ustawienia nie przywrócą pracy, można sprawdzać styki programatora, przełącznik funkcji i pozostałe elementy obwodu.
Czy pomiar ciągłości wystarczy do oceny grzałki?
Pozwala wykryć przerwę w spirali, ale nie potwierdza pełnej sprawności. Nie wykryje każdej usterki izolacji ani problemu pojawiającego się dopiero po rozgrzaniu. Przy wyzwalaniu zabezpieczenia różnicowoprądowego potrzebny jest pomiar rezystancji izolacji.
Dlaczego jedno pole ceramiczne grzeje tylko częściowo?
Pole wielostrefowe ma oddzielne obwody grzejne. Jeden z nich może mieć przerwę, ale przyczyną może być też regulator, przełącznik dodatkowej strefy lub połączenie. Każdy obwód należy identyfikować i mierzyć osobno.
Czy część z modelu HK2502 będzie pasowała do HK2503?
Nie można tego założyć. Podobne oznaczenie modelu i identyczny wygląd nie potwierdzają zgodności. Trzeba porównać katalogowe zastosowanie części z kodem wyrobu 19900 i 14-cyfrowym numerem fabrycznym urządzenia.
Jakie dane przygotować przed zakupem części?
Odczytaj z tabliczki pełny model, kod wyrobu 19900 i 14-cyfrowy numer fabryczny. Przygotuj także numer starej części oraz zdjęcia jej mocowań i złączy, ale traktuj je jako dane pomocnicze, nie zamiennik identyfikacji katalogowej.
