50346 - ^set EHK2.838TeYDpSrL kuchnia
Części do kuchni Amica 50346 EHK2.838TeYDpSrL obejmują podzespoły piekarnika elektrycznego i płyty ceramicznej, między innymi grzałki, pola grzejne, elementy oświetlenia, drzwi oraz sterowania. Przed zakupem ustal źródło usterki i porównaj część z pełnym modelem, kodem wyrobu oraz 14-cyfrowym numerem fabrycznym z tabliczki znamionowej.
Jak ustalić, której części wymaga kuchnia Amica 50346?
Kuchnia 50346 EHK2.838TeYDpSrL łączy piekarnik elektryczny z płytą ceramiczną, dlatego diagnozę warto rozpocząć od określenia, która część urządzenia nie działa i na jakich ustawieniach pojawia się problem. Niedziałający termoobieg, brak grzania na wszystkich programach i zimne pojedyncze pole płyty prowadzą do innych podejrzeń.
Przed demontażem wyłącz urządzenie, odłącz wszystkie tory zasilania i sprawdź brak napięcia właściwym przyrządem. Kuchnia przeznaczona do zabudowy może być podłączona na stałe i zasilana wielofazowo, więc samo ustawienie pokręteł w pozycji „0” nie zabezpiecza przed porażeniem.
Piekarnik nie grzeje – kolejność diagnostyki
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Nie działa tylko grzanie dolne | grzałka dolna, konektory, styk przełącznika funkcji | oględziny zacisków i pomiar odłączonej grzałki | przerwa w obwodzie wskazuje na uszkodzenie grzałki; prawidłowa rezystancja kieruje diagnostykę do przewodów i sterowania |
| Wentylator pracuje, ale termoobieg nie grzeje | grzałka pierścieniowa, przewody, przełącznik funkcji | sprawdzenie grzałki termoobiegu, a następnie jej toru zasilania | obracający się wentylator nie potwierdza sprawności grzałki |
| Nie grzeje żaden program, lecz działa lampka lub wentylator | nieustawiony programator, termostat, ogranicznik termiczny, przełącznik funkcji, połączenia lub programator | najpierw ustawienie zegara, następnie ciągłość obwodów i stan złączy | jednoczesne uszkodzenie kilku grzałek jest możliwe, ale przed ich zakupem trzeba sprawdzić wspólny element sterujący |
| Piekarnik grzeje za słabo lub nierówno | jedna z grzałek nie pracuje, wentylator nie obraca się, drzwi są nieszczelne | osobny test funkcji góra, dół i termoobieg, kontrola uszczelki oraz zawiasów | prawidłowe nagrzewanie na części programów pozwala zawęzić usterkę do nieaktywnego obwodu |
| Zadziałał wyłącznik nadprądowy lub różnicowoprądowy | zwarcie, upływność grzałki, uszkodzony przewód albo przegrzane złącze | oględziny instalacji i pomiar izolacji | zwykły multimetr może wykryć zwarcie, ale nie wyklucza upływności pojawiającej się po rozgrzaniu |
Jak sprawdzić grzałkę piekarnika?
Pomiar wykonuje się przy odłączonym zasilaniu, na ostygniętej grzałce i po zdjęciu przewodów przynajmniej z jednego jej zacisku. Pozostawienie elementu wpiętego w instalację może spowodować pomiar przez inne podzespoły i dać mylący wynik.
- Obejrzyj płaszcz grzałki, zaciski i konektory. Pęknięcie, miejscowe nadtopienie, ślady łuku elektrycznego albo zwęglona wsuwka są istotną wskazówką.
- Zmierz rezystancję między zaciskami właściwego obwodu. Wynik poza zakresem miernika lub symbol przerwy oznacza uszkodzoną spiralę. Wskazanie bliskie zeru może oznaczać zwarcie albo błędny sposób pomiaru – przepalona grzałka zwykle ma przerwę, a nie zerową rezystancję.
- Rezystancję orientacyjną jednosekcyjnej grzałki można oszacować ze wzoru R = U² / P. Dla 1300 W przy 230 V jest to około 41 Ω, a dla 2000 W około 26 Ω. Wynik należy porównywać z mocą konkretnej części; grzałka górna zespolona ma osobne obwody i więcej zacisków.
- Sprawdź izolację między każdym zaciskiem a metalowym płaszczem. Przejście wykazane zwykłym omomierzem oznacza poważną nieprawidłowość, ale brak przejścia nie potwierdza pełnej sprawności izolacji. Upływność pojawiającą się pod napięciem lub po nagrzaniu ocenia się miernikiem rezystancji izolacji.
Jeśli grzałka ma prawidłową rezystancję, nie należy wymieniać jej na próbę. Następny krok to kontrola przegrzanych wsuwek, przewodów, przełącznika funkcji, termostatu i styków programatora. Pomiar napięcia podczas pracy oraz badanie spadków napięcia w obwodzie są przeznaczone dla wykwalifikowanego technika – urządzenie pracuje przy napięciu sieciowym i może być zasilane z kilku faz.
Gdy problem dotyczy płyty ceramicznej
Pojedyncze zimne pole nie oznacza automatycznie uszkodzenia płytki grzejnej. Przyczyną może być przerwana spirala, wypalony styk regulatora energii, luźny konektor albo uszkodzenie obwodu dodatkowej strefy pola.
- Pole nie grzeje na żadnym ustawieniu: po odłączeniu przewodów sprawdź ciągłość każdego obwodu pola. Przerwa wskazuje na uszkodzenie spirali lub zabezpieczenia zintegrowanego z polem.
- Pole działa tylko na wybranych pozycjach pokrętła: bardziej podejrzany jest regulator energii albo jego połączenia, ponieważ sprawna spirala potrafi się nagrzać.
- Pole grzeje stale z pełną mocą: sprawdzenia wymaga regulator energii i zgodność podłączenia. Wymiana samego pola może nie usunąć usterki.
- Działa środek, lecz nie włącza się poszerzenie: osobno bada się obwód dodatkowej strefy oraz styk, który ją załącza. Nie należy mierzyć przypadkowych par zacisków bez schematu pola.

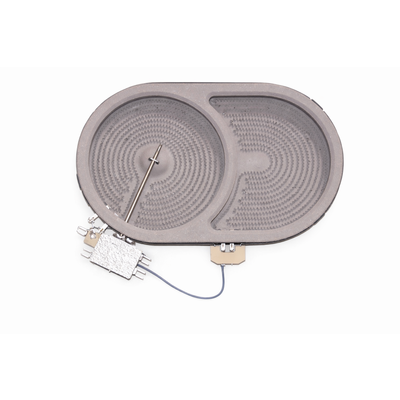

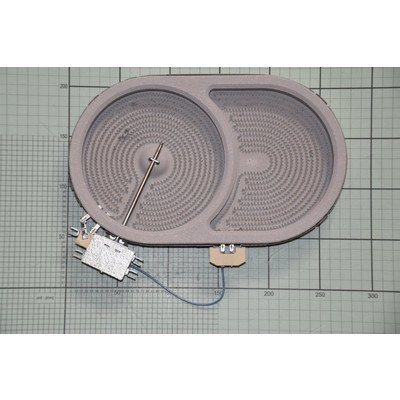

Pola ceramiczne dobiera się nie tylko według średnicy. Znaczenie mają moc, liczba obwodów, układ zacisków, sposób mocowania, położenie ogranicznika temperatury oraz kształt strefy – na przykład pole okrągłe i pole brytfannowe 140 × 250 mm nie są zamienne.
Pękniętej powierzchni ceramicznej nie należy dalej używać. Trzeba odłączyć zasilanie, ponieważ zalanie może doprowadzić do kontaktu cieczy z elementami znajdującymi się pod szkłem.
Dostęp do podzespołów i wymiana
Droga demontażu zależy od naprawianego elementu. Grzałka termoobiegu jest zwykle zamocowana przy tylnej ścianie komory, za osłoną wentylatora, lecz przewody mogą być dostępne dopiero po odsunięciu zespołu z zabudowy i zdjęciu tylnej osłony. Grzałka dolna znajduje się pod dnem komory i w części konstrukcji wyjmuje się ją od tyłu.
Przed odłączeniem przewodów zrób czytelne zdjęcie i oznacz konektory. Nie ciągnij za przewód – chwytaj za wsuwkę. Luźnego lub zwęglonego konektora nie wystarczy zacisnąć na nowej grzałce; przegrzane złącze trzeba prawidłowo wymienić, ponieważ zwiększona rezystancja styku może ponownie uszkodzić podzespół.
Dostęp do pól ceramicznych wymaga wysunięcia zestawu z zabudowy i bezpiecznego podparcia płyty. Szkła nie wolno podważać punktowo ani opierać na narożniku. Przed zdjęciem pola należy udokumentować rozmieszczenie zacisków, mocowań i czujników. Te czynności, podobnie jak sprawdzanie obwodów pod napięciem, wymagają kwalifikacji, doświadczenia i odpowiednich narzędzi.
Elementy mechaniczne, takie jak uszczelka, zawiasy, uchwyty zawiasów, klosz lampki, ruszt i blachy, nie wymagają pomiarów elektrycznych. Przy ich doborze porównaj wymiary, kształt zaczepów, stronę montażu i numer części. Po wymianie zawiasów sprawdź równoległe ustawienie drzwi oraz równomierne przyleganie uszczelki; opadające drzwi mogą również wynikać z uszkodzonego uchwytu zawiasu.
Jak uniknąć zakupu niewłaściwej części?
Oznaczenie EHK2.838TeYDpSrL opisuje rodzinę wykonania, ale przy doborze części do Amica potrzebne są pełne dane z tabliczki znamionowej:
- model urządzenia,
- kod wyrobu – w tej kategorii 50346,
- 14-cyfrowy numer fabryczny.
Numer starej części jest bardzo pomocny, lecz należy sprawdzić, czy nie został zastąpiony nowszym numerem katalogowym. Przy grzałkach porównaj moc, napięcie, rozstaw i kształt mocowania, liczbę zacisków oraz położenie wyprowadzeń. Przy programatorze oprócz obudowy i złączy znaczenie ma wersja wykonania; podobny panel nie przesądza o zgodności ani o tym, czy część wymaga konfiguracji.
Jeśli dane na tabliczce nie odpowiadają tej kategorii, skorzystaj z nadrzędnej kategorii części do piekarnika elektrycznego Amica i wyszukaj właściwy wariant urządzenia. Do potwierdzenia doboru przygotuj zdjęcie całej tabliczki oraz numer odczytany z wymontowanej części.
FAQ – części do Amica 50346 EHK2.838TeYDpSrL
Czy pracujący wentylator oznacza, że termoobieg jest sprawny?
Nie. Silnik wentylatora i grzałka pierścieniowa są osobnymi podzespołami. Wentylator może się obracać, mimo że grzałka ma przerwę albo nie otrzymuje zasilania przez uszkodzony styk lub przewód.
Dlaczego piekarnik nie grzeje po zaniku napięcia?
W urządzeniach z programatorem grzanie może być zablokowane do czasu ustawienia zegara lub skasowania programu automatycznego. Jeśli po prawidłowym ustawieniu czasu nadal nie działa żaden tryb, potrzebna jest diagnostyka wspólnego toru zasilania grzałek.
Czy grzałka z prawidłową rezystancją jest na pewno sprawna?
Nie. Taki wynik potwierdza jedynie ciągłość spirali w temperaturze pomiaru. Nie wyklucza przebicia do obudowy, przerwy pojawiającej się po nagrzaniu ani problemu w przewodach i układzie sterowania.
Czy pole ceramiczne należy wymienić, gdy nie działa jeden stopień mocy?
Nie od razu. Jeżeli pole grzeje na innych ustawieniach, jego spirala może być sprawna, a usterka może dotyczyć wypalonego styku regulatora energii. Pole, regulator i połączenia trzeba sprawdzić osobno.
Czy wystarczy podać nazwę EHK2.838TeYDpSrL?
Nie. Do pewnego doboru części potrzebny jest również kod wyrobu 50346 i 14-cyfrowy numer fabryczny. Oznaczenia te pozwalają rozróżnić warianty produkcyjne, które mogą mieć podobny wygląd, lecz inne podzespoły.
