52685 - 25C(G)2.333TaYSr kl.A HKL64111 kuchnia
Części do kuchni Amica HKL64111 o kodzie wyrobu 52685 obejmują elementy piekarnika elektrycznego, płyty ceramicznej, drzwi i sterowania. Brak grzania może wynikać z uszkodzenia grzałki lub pola, ale również regulatora, przełącznika, programatora albo połączeń. Przed zakupem porównaj numer części oraz pełne dane z tabliczki znamionowej urządzenia.
Części do kuchni Amica HKL64111 – od objawu do właściwego podzespołu
Kategoria dotyczy zestawu Amica HKL64111, oznaczanego kodem wyrobu 52685 i symbolem 25C(G)2.333TaYSr. Konstrukcja łączy piekarnik elektryczny z płytą ceramiczną, dlatego diagnostykę warto rozpocząć od ustalenia, czy problem występuje tylko w piekarniku, tylko na płycie, czy w obu częściach urządzenia. Pozwala to uniknąć wymiany sprawnej grzałki, pola grzejnego lub programatora.
Pozostałe części do urządzeń z tej grupy można przeglądać w kategorii piekarnik elektryczny Amica.
Co sprawdzić przy typowych objawach?
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Nie działa całe urządzenie | Brak zasilania, problem w przyłączu, listwie zaciskowej lub przewodach | Sprawdź zabezpieczenia instalacji i czy inne obwody działają. Kontrola przyłącza oraz pomiary zasilania są zadaniem dla osoby z kwalifikacjami elektrycznymi. |
| Płyta działa, ale piekarnik nie grzeje | Nieustawiony programator, przerwana grzałka, termostat, przełącznik funkcji, uszkodzone połączenie | Najpierw ustaw zegar, jeżeli wyświetlacz miga po zaniku zasilania. Następnie porównaj zachowanie różnych funkcji piekarnika i zbadaj odpowiednie grzałki. |
| Jedna funkcja piekarnika nie działa | Konkretna sekcja grzałki, przełącznik funkcji lub przewód zasilający dany obwód | Jeżeli grzanie dolne działa, a grill nie, podejrzenie dotyczy innego obwodu niż przy całkowitym braku grzania. Samo świecenie kontrolki nie potwierdza zasilania grzałki. |
| Piekarnik grzeje zbyt słabo | Jedna z grzałek nie pracuje, drzwi są nieszczelne, termostat błędnie reguluje temperaturę | Sprawdź, czy problem dotyczy wszystkich trybów, stan uszczelki i domykanie drzwi. Temperaturę oceniaj termometrem piekarnikowym dopiero po ustabilizowaniu pracy urządzenia. |
| Piekarnik przegrzewa się | Termostat nie rozłącza obwodu, styki przełącznika są sklejone lub układ sterowania nie odłącza grzałek | Nie używaj urządzenia do czasu usunięcia usterki. Pomiar samej grzałki nie odpowie, czy układ prawidłowo przerywa jej zasilanie. |
| Jedno pole ceramiczne nie grzeje | Przerwana spirala pola, wypalony konektor, regulator energii lub przewód | Jeżeli pole nie grzeje również na maksymalnym ustawieniu, sprawdź sekcje grzejne i połączenia. Jeśli działa na maksimum, ale pomija część nastaw, bardziej podejrzany jest regulator. |
| Pole grzeje stale z pełną mocą | Sklejone lub wypalone styki regulatora energii | Pole należy wyłączyć. Wymiana samego elementu grzejnego nie naprawi regulacji, jeśli wszystkie jego sekcje nagrzewają się prawidłowo. |
| Wyłącznik różnicowoprądowy zadziała po rozgrzaniu | Upływność grzałki do obudowy, uszkodzona izolacja przewodu, zawilgocenie albo inny element zasilany w danym trybie | Ciągłość grzałki może być prawidłowa mimo uszkodzenia izolacji. Potrzebny jest pomiar rezystancji izolacji odpowiednim miernikiem, również z uwzględnieniem usterki pojawiającej się po nagrzaniu. |
Jak sprawdzić grzałki piekarnika?
Najpierw ustal, która funkcja nie działa. Piekarnik może mieć osobne obwody grzania dolnego, górnego lub opiekacza. Grzałka górna zespolona może mieć więcej niż jedną sekcję, dlatego pomiar przypadkowej pary zacisków nie wystarcza do oceny całego elementu.
Po bezpiecznym odłączeniu urządzenia od instalacji i potwierdzeniu braku napięcia:
- Oznacz położenie przewodów i wykonaj czytelne zdjęcie przyłączy.
- Odłącz co najmniej jeden konektor od badanego obwodu, aby pozostałe części instalacji nie wpływały na wynik.
- Zmierz rezystancję między właściwymi zaciskami grzałki.
- Wynik OL, nieskończoność lub brak ciągłości wskazuje na przerwany obwód.
- Skończona rezystancja potwierdza jedynie, że przewodnik nie jest przerwany. Powinna być zgodna z mocą i napięciem konkretnej grzałki, a nie z jedną wartością przyjętą dla wszystkich piekarników.
Rezystancję orientacyjną elementu oporowego można porównać z zależnością R = U² / P, wykorzystując potwierdzone napięcie i moc danego wariantu części. Trzeba uwzględnić tolerancję elementu oraz temperaturę podczas pomiaru. Nie należy dobierać grzałki wyłącznie po podobnym wyniku – liczą się również jej kształt, liczba sekcji, rozstaw mocowań i zacisków oraz zgodność katalogowa.
Ciągłość obwodu nie wyklucza przebicia
Gdy urządzenie wyzwala zabezpieczenie różnicowoprądowe, poza pomiarem między zaciskami trzeba zbadać izolację między każdym zaciskiem grzałki a jej metalową osłoną. Zwykły multimetr może nie wykryć upływności ujawniającej się dopiero przy wyższym napięciu pomiarowym albo po rozgrzaniu elementu. Do miarodajnej kontroli używa się miernika rezystancji izolacji i procedury odpowiedniej dla urządzenia.
Pomiar izolacji, diagnostyka pod napięciem i ingerencja w przyłącze wymagają kwalifikacji elektrycznych, doświadczenia oraz właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Piekarnik nie grzeje mimo sprawnych grzałek
Jeżeli wszystkie sekcje grzejne mają ciągłość, nie oznacza to jeszcze sprawności piekarnika. Kolejność kontroli zależy od objawu:
- Brak grzania po zaniku prądu: ustaw aktualny czas, jeśli programator miga. W części konstrukcji programator blokuje obwód grzania, dopóki zegar nie zostanie ustawiony.
- Nie działa tylko wybrany tryb: sprawdź przełącznik funkcji i przewody przypisane do tego trybu. Wypalony styk może pozostawić oświetlenie lub wentylator sprawne, ale nie przekazywać zasilania do grzałki.
- Nie działa żaden tryb grzania: poza selektorem podejrzane są termostat, wspólne połączenie zasilające i programator. Jednoczesne uszkodzenie wszystkich grzałek jest możliwe, ale nie powinno być pierwszym założeniem bez pomiarów.
- Temperatura odbiega od nastawy: porównaj temperaturę rzeczywistą termometrem piekarnikowym. Pojedynczy odczyt podczas cyklicznego włączania i wyłączania grzałek nie wystarcza – istotne są odchylenia po ustabilizowaniu oraz powtarzalność wyniku.

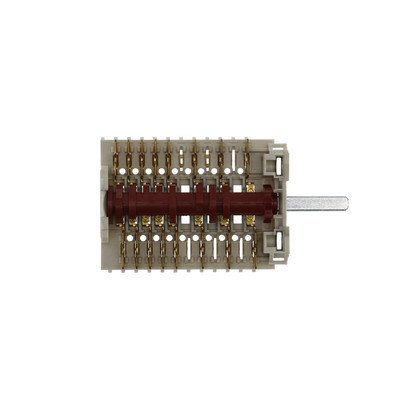

Przełącznik funkcji można badać omomierzem po odłączeniu urządzenia, ale układ styków musi być porównany ze schematem właściwego przełącznika. Nie należy łączyć zacisków na próbę. Przed odpinaniem wielu konektorów trzeba zapisać ich położenie, ponieważ pomyłka może spowodować nieprawidłowe działanie funkcji, zwarcie lub uszkodzenie przewodów.
Jak rozpoznać usterkę pola ceramicznego lub regulatora?
Pola ceramiczne zastosowane w tej rodzinie urządzeń są elementami rezystancyjnymi. Nie należy diagnozować ich jak pól indukcyjnych – rodzaj garnka nie decyduje o samym uruchomieniu grzania, chociaż nierówne, zabrudzone lub zbyt małe dno pogarsza przekazywanie ciepła.
Przy zimnym polu wykonuje się oględziny konektorów, izolatorów i spirali, a następnie pomiary ciągłości poszczególnych sekcji po odłączeniu przewodów. W polu wielosekcyjnym jedna spirala może być sprawna, a druga przerwana. Objawem będzie wtedy ograniczona powierzchnia grzania lub brak pełnej mocy.
Regulator energii jest bardziej prawdopodobną przyczyną, gdy:
- pole działa na niektórych pozycjach pokrętła, lecz pomija inne;
- na wysokiej nastawie wszystkie sekcje pola grzeją, ale regulacja pośrednia jest nieprawidłowa;
- pole po włączeniu stale pracuje z maksymalną mocą;
- na regulatorze albo konektorach widać nadtopienia, przebarwienia lub luźne zaciski.
Wypalony konektor należy ocenić razem z końcówką przewodu. Założenie nowego regulatora na luźną, przegrzaną złączkę może ponownie uszkodzić jego styk. Nie wolno regenerować połączenia przez skręcenie przewodów, trwałe mostkowanie regulatora ani stosowanie zacisków nieprzystosowanych do temperatury i obciążenia.
Pęknięta powierzchnia ceramiczna jest powodem do natychmiastowego odłączenia urządzenia. Płyty nie należy dalej używać nawet wtedy, gdy pola nadal grzeją.
Drzwi, szyby, zawiasy i uszczelka piekarnika
Nierówne pieczenie i długi czas nagrzewania nie muszą oznaczać uszkodzonej grzałki. Sprawdź, czy drzwi przylegają równomiernie, zawiasy nie mają nadmiernego luzu, a uszczelka nie jest przerwana, stwardniała albo wysunięta z mocowań.
Przy doborze elementów drzwi ważne są:
- strona montażu lewego lub prawego wspornika;
- położenie szyby w pakiecie drzwiowym;
- wymiary, wykończenie i obecność powłoki refleksyjnej;
- kształt zaczepów, listew oraz zaślepek;
- numer katalogowy części przewidziany dla kodu wyrobu 52685.
Drzwi zdejmuje się dopiero po zabezpieczeniu blokad zawiasów zgodnie z konstrukcją urządzenia. Zawiasy są naprężone sprężynami i mogą gwałtownie się zamknąć. Podczas ponownego montażu obie strony muszą zostać osadzone jednakowo. Przekoszenie drzwi może powodować nieszczelność, ocieranie szyby lub przeciążenie mocowań.
Dostęp do części i przygotowanie wymiany
Zestaw płyty ceramicznej z piekarnikiem jest zamontowany w zabudowie, a sposób dostępu zależy od naprawianego podzespołu. Elementy sterowania zwykle znajdują się za panelem, pola pod płytą ceramiczną, a zaciski grzałek piekarnika mogą wymagać dostępu od strony komory lub tylnej osłony.
Przed demontażem:
- wyłącz właściwe zabezpieczenia obwodu i potwierdź brak napięcia odpowiednim przyrządem;
- zaczekaj na całkowite wystygnięcie pól oraz komory;
- zabezpiecz szkło płyty i drzwi przed uderzeniem oraz punktowym naciskiem;
- oznacz przewody, złącza i położenie elementów dystansowych;
- nie opieraj wyjętego piekarnika na drzwiach ani uchwycie;
- przed próbą działania sprawdź przewód ochronny, osłony, mocowania i brak pozostawionych narzędzi.
Nie ma jednej bezpiecznej kolejności rozbierania dla wszystkich zestawów Amica. Przed zdjęciem płyty lub panelu trzeba uwzględnić sposób zamocowania konkretnego wykonania oraz przewody łączące płytę z elementami sterowania.
Jak dobrać część do Amica HKL64111?
W tej kategorii podstawowym identyfikatorem jest kod wyrobu 52685, powiązany z oznaczeniem HKL64111. Przy ostatecznym doborze należy jednak odczytać z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Numer fabryczny może rozróżniać serię produkcyjną i zastosowany wariant podzespołu. Sam wygląd części, identyczna liczba konektorów albo skrócona nazwa kuchni nie gwarantują zgodności.
Dodatkowo porównaj cechy właściwe dla danej grupy:
- grzałki: moc, napięcie, liczba obwodów, geometria, rozstaw mocowań i zacisków;
- pola ceramiczne: średnica, moc, liczba sekcji, rodzaj czujnika ograniczającego i układ wyprowadzeń;
- regulatory oraz przełączniki: numer części, układ styków, wałek, mocowanie i obsługiwane obwody;
- programatory: oznaczenie producenta, liczba przekaźników, sposób sterowania, wyświetlacz i wersja połączeń;
- szyby i elementy drzwi: wymiary, strona montażu, otwory, zaczepy oraz wykończenie powierzchni;
- oświetlenie: typ trzonka, dopuszczalne napięcie, moc, wymiary i odporność temperaturowa.
Najpewniejszym następnym krokiem jest porównanie numeru katalogowego starej części z katalogiem dla kodu 52685. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie części, przyłączy i całej tabliczki znamionowej – bez pomijania 14-cyfrowego numeru fabrycznego.
FAQ – części i naprawa Amica HKL64111
Czy kod 52685 wystarczy do wyboru każdej części?
Kod 52685 jednoznacznie wiąże kategorię z urządzeniem HKL64111, ale przy niektórych podzespołach mogą występować zmiany produkcyjne. Dlatego trzeba również podać pełny model i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Dlaczego piekarnik nie grzeje, chociaż lampka działa?
Oświetlenie i grzałki są zasilane przez różne obwody. Przyczyną może być przerwana grzałka, wypalony styk przełącznika funkcji, termostat, programator albo uszkodzone połączenie. Należy porównać działanie poszczególnych trybów i wykonać pomiary odłączonych grzałek.
Czy prawidłowa rezystancja oznacza, że grzałka jest sprawna?
Potwierdza głównie ciągłość elementu oporowego. Nie wyklucza upływności do obudowy, uszkodzenia pojawiającego się po nagrzaniu ani braku zasilania spowodowanego przez sterowanie. Przy zadziałaniu różnicówki potrzebny jest odpowiedni pomiar rezystancji izolacji.
Jedno pole ceramiczne grzeje tylko na części ustawień – co podejrzewać?
Jeśli wszystkie sekcje pola działają na maksymalnej nastawie, a brakuje wybranych poziomów, należy sprawdzić regulator energii i jego konektory. Jeżeli część powierzchni pozostaje zimna również przy pełnej mocy, podejrzenie przesuwa się na sekcję pola lub jej połączenie.
Czy można zamienić miejscami przewody na przełączniku lub regulatorze?
Nie. Identyczne konektory nie oznaczają tej samej funkcji zacisku. Przewody trzeba oznaczyć przed demontażem i podłączyć zgodnie ze schematem konkretnego elementu. Próbne mostkowanie może spowodować zwarcie, niekontrolowane grzanie lub porażenie.
Co podać, gdy numer starej części jest nieczytelny?
Przygotuj nazwę modelu, kod wyrobu 52685, 14-cyfrowy numer fabryczny oraz zdjęcia tabliczki, całej części, mocowań i złączy. W przypadku szyb, wsporników i zawiasów zaznacz także stronę montażu oraz zmierz element bez zaokrąglania wymiarów.
