Grzałki do piekarnika / kuchenki Amica
Grzałki do piekarnika i kuchenki Amica odpowiadają za grzanie od góry, dołu oraz w trybie termoobiegu. Brak dopiekania, wolne nagrzewanie lub wyłączanie zabezpieczeń mogą wskazywać na ich usterkę, ale podobne objawy powodują też przełącznik funkcji, regulator temperatury albo przewody. Przed zakupem sprawdź rodzaj grzałki oraz model, kod wyrobu i 14-cyfrowy numer fabryczny urządzenia.
Która grzałka odpowiada za dany tryb pieczenia?
W kuchniach i piekarnikach Amica może występować kilka niezależnych elementów grzejnych. Ich liczba i sposób współpracy zależą od konstrukcji urządzenia oraz wybranego programu:

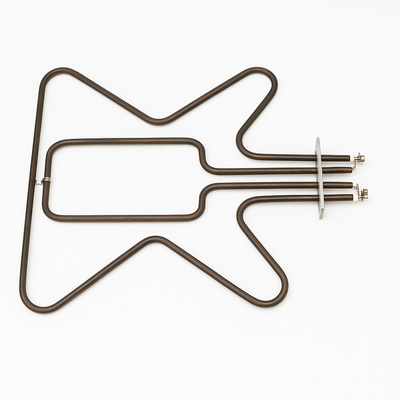

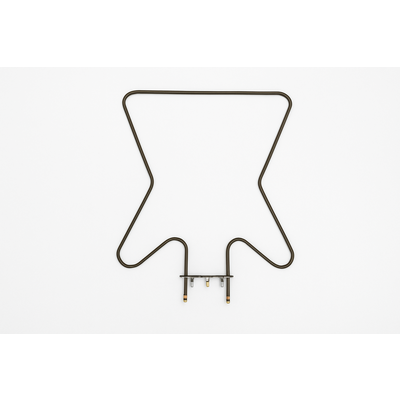

- grzałka dolna ogrzewa komorę od spodu i bywa ukryta pod dnem piekarnika;
- grzałka górna odpowiada za grzanie od góry, a w części urządzeń jest zespolona z osobnym obwodem opiekacza lub grilla;
- grzałka termoobiegu, nazywana też pierścieniową lub grzałką wentylatora, znajduje się przy tylnej ścianie komory i współpracuje z wentylatorem;

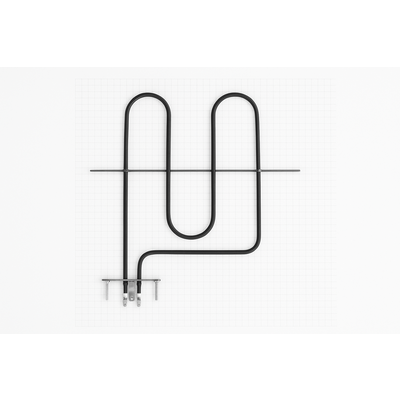

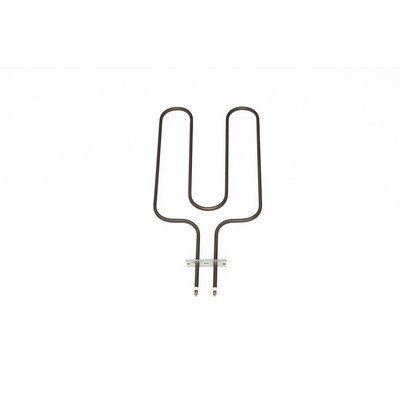

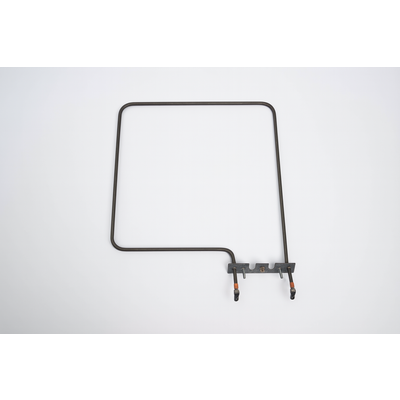

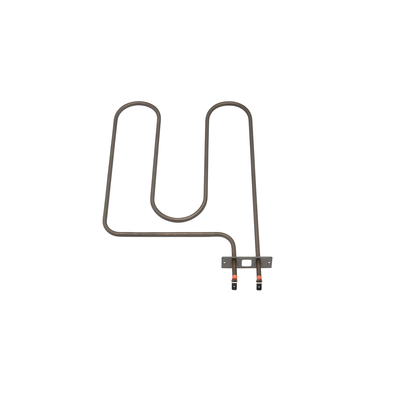

- grzałka opiekacza służy do intensywnego zapiekania powierzchni potrawy i może być częścią zespolonej grzałki górnej.
Świecąca kontrolka, działający wyświetlacz albo obracający się wentylator nie potwierdzają, że właściwa grzałka otrzymuje zasilanie. Wentylator termoobiegu i element grzejny mają oddzielne obwody, dlatego nawiew może działać mimo braku ciepła.
Objawy uszkodzenia grzałki w piekarniku Amica
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Wypiek pozostaje blady lub wilgotny od spodu | Grzałka dolna, jej złącza albo tor zasilania | Program wykorzystujący dolne grzanie, stan zacisków i ciągłość grzałki dolnej |
| Potrawa nie zapieka się od góry | Obwód górny, opiekacz albo przełącznik funkcji | Czy problem występuje zarówno na grzaniu góra–dół, jak i na grillu |
| Wentylator pracuje, ale termoobieg nie grzeje | Grzałka pierścieniowa lub brak zasilania tej grzałki | Rezystancję grzałki termoobiegu oraz jej konektory |
| Piekarnik nagrzewa się znacznie wolniej | Jedna z grzałek nie pracuje, drzwi są nieszczelne albo regulator zbyt wcześnie wyłącza grzanie | Działanie poszczególnych programów, domknięcie drzwi i temperaturę w komorze |
| Nie grzeje na żadnym programie | Zegar, zasilanie, termostat, zabezpieczenie termiczne, przełącznik lub moduł | Czy ustawiono zegar i czy napięcie jest przekazywane do obwodów grzejnych |
| Wyłącznik różnicowoprądowy działa po rozpoczęciu lub kilku minutach grzania | Upływność grzałki, przewodu lub innego podzespołu | Który program wywołuje problem oraz pomiar izolacji poszczególnych obwodów |
Widoczne pęknięcie rurki, wybrzuszenie, miejscowe nadtopienie albo ślad łuku elektrycznego są mocnymi przesłankami do wymiany. Brak widocznych zmian nie oznacza jednak sprawności — przerwa może znajdować się wewnątrz elementu, a przebicie izolacji może ujawniać się dopiero po rozgrzaniu.
Jak odróżnić grzałkę od innych usterek?
Jeżeli nie działa tylko jeden tryb, zacznij od elementu używanego w tym programie. Brak grzania wyłącznie przy termoobiegu, przy prawidłowo obracającym się wentylatorze, kieruje diagnostykę w stronę grzałki pierścieniowej i jej zasilania. Jeżeli nie działa grill, ale grzanie dolne jest prawidłowe, sprawdzenia wymaga obwód opiekacza.
Gdy piekarnik nie grzeje w żadnym trybie, jednoczesne przepalenie wszystkich grzałek jest możliwe, ale nie powinno być pierwszym założeniem. Najpierw warto ustalić, czy:
- po zaniku zasilania został ustawiony zegar — w części piekarników programator blokuje pracę do chwili ustawienia czasu;
- przełącznik funkcji nie ma wypalonych styków;
- termostat, czujnik temperatury lub zabezpieczenie termiczne nie przerywają wspólnego toru zasilania;
- konektory nie są poluzowane, utlenione albo przegrzane;
- przewody nie zostały uszkodzone przy wcześniejszej naprawie.
Jeżeli piekarnik błędnie wskazuje szybki wzrost temperatury i wyłącza grzanie, mimo że komora pozostaje chłodna, podejrzenie powinno objąć czujnik temperatury, jego wiązkę oraz układ sterowania. Sama wymiana grzałki nie usunie takiej usterki. Odpowiednie elementy można porównać w kategorii termostatów i czujników temperatury kuchni Amica.
Jak zmierzyć rezystancję grzałki?
Pomiar wykonuje się na zimnym urządzeniu, po odłączeniu jego zasilania i potwierdzeniu braku napięcia. Z końcówek grzałki trzeba zdjąć co najmniej przewody robocze — pomiar przez instalację piekarnika może obejmować równoległe obwody i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji.
- Przyłóż sondy do dwóch zacisków badanego obwodu grzałki.
- Wynik OL, nieskończoność lub brak ciągłości oznacza przerwę w elemencie.
- Skończona rezystancja powinna odpowiadać napięciu i mocy zapisanym na części lub w dokumentacji urządzenia.
Orientacyjną wartość można obliczyć ze wzoru R = U² / P. Dla zimnych grzałek przeznaczonych do napięcia 230 V będzie to w przybliżeniu:
- 1300 W — około 41 Ω;
- 2000 W — około 26 Ω;
- 2900 W — około 18 Ω.
Są to wartości obliczeniowe, a nie uniwersalna specyfikacja wszystkich grzałek Amica. Należy uwzględnić tolerancję wykonania, dokładność miernika i temperaturę elementu. Trzeba też sprawdzić, czy grzałka zespolona ma dwa niezależne obwody — pomiar tylko jednej pary zacisków nie ocenia całego zespołu.
Prawidłowa rezystancja nie rozstrzyga, czy grzałka ma odpowiednią izolację względem metalowego płaszcza. Zwykły multimetr może również nie wykryć przebicia pojawiającego się dopiero w wysokiej temperaturze.
Gdy piekarnik wyłącza różnicówkę
Wyłączanie zabezpieczenia różnicowoprądowego wskazuje na prąd upływu, a niekoniecznie na zwarcie pomiędzy zaciskami grzałki. Należy sprawdzić izolację każdego elementu grzejnego względem jego metalowej osłony i przewodu ochronnego. Między zaciskiem roboczym a płaszczem nie powinno być mierzalnego przejścia, jednak miarodajną ocenę izolacji wykonuje się odpowiednim miernikiem rezystancji izolacji.
Pomiar izolacji, diagnostyka pod napięciem i sprawdzanie toru zasilania są czynnościami dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie należy uruchamiać piekarnika z odłączonym przewodem ochronnym ani omijać zabezpieczeń.
Rezystancja jest prawidłowa, ale grzałka nie grzeje — co dalej?
Poprawny wynik pomiaru między zaciskami potwierdza jedynie, że spirala nie ma przerwy w chwili badania. Nie potwierdza obecności właściwego napięcia podczas pracy ani sprawności połączeń pod obciążeniem.
W dalszej kolejności sprawdza się stan wsuwek, przewodów i zacisków. Poluzowany konektor może wyglądać poprawnie, ale nagrzewać się pod obciążeniem i ograniczać przepływ prądu. Świadczą o tym przebarwienia, stopiona osłona, krucha izolacja lub osmalenie końcówki. Uszkodzonego zacisku nie należy pozostawiać przy nowej grzałce, ponieważ ponownie się przegrzeje. Pasujące elementy instalacji znajdują się w kategorii okablowania kuchni.
Jeżeli grzałka i połączenia są sprawne, dalsza diagnostyka obejmuje przełącznik funkcji piekarnika, termostat, zabezpieczenia termiczne oraz przekaźniki modułu. Pomiar napięcia na pracującym urządzeniu nie jest czynnością dla osoby bez przygotowania. Sam odczyt napięcia wykonany przy odłączonej grzałce może być mylący i nie dowodzi, że obwód potrafi zasilić element pod obciążeniem.
Dostęp do grzałki i jej wymiana
Sposób demontażu zależy od rodzaju elementu oraz wykonania piekarnika. Przed rozpoczęciem pracy odłącz wszystkie tory zasilania urządzenia i potwierdź brak napięcia. Poczekaj również, aż komora całkowicie ostygnie.
Grzałka górna lub opiekacza
Jej część robocza jest zwykle widoczna pod sklepieniem komory, natomiast zaciski znajdują się za tylną albo górną osłoną. Po uzyskaniu dostępu należy sfotografować położenie przewodów, chwytać konektory za metalowe nasuwki, a nie ciągnąć za przewody, oraz zwolnić mocowania grzałki w komorze. W niektórych wariantach występują dodatkowe wsporniki lub sprężyste zaczepy.

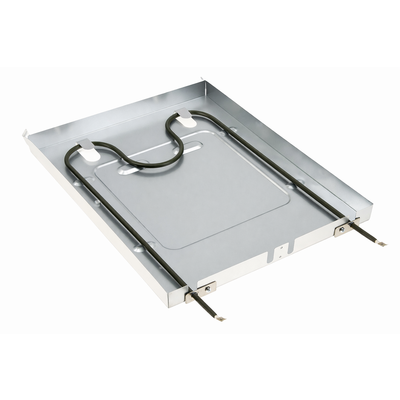

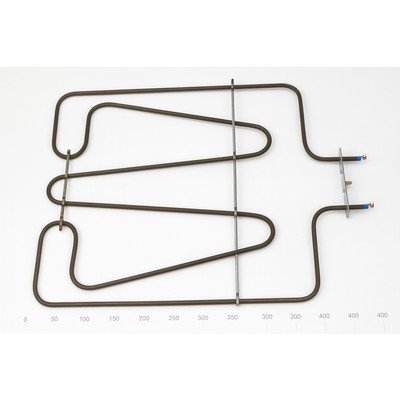

Grzałka dolna
Element jest zazwyczaj ukryty pod dnem komory. W wielu kuchniach dostęp do jego zacisków i mocowań uzyskuje się po zdjęciu tylnej osłony. Konieczne może być ostrożne odsunięcie izolacji termicznej, zwolnienie zaczepów i wysunięcie grzałki z kanału pod komorą. Izolację trzeba później ułożyć dokładnie w pierwotnym położeniu — nie może zasłaniać wentylacji ani dotykać nieprzeznaczonych do tego zacisków.
Grzałka termoobiegu
Znajduje się przy tylnej ścianie komory, wokół wentylatora. Dostęp może wymagać zdjęcia wewnętrznej osłony wentylatora oraz zewnętrznego panelu tylnego. Przed montażem sprawdź, czy wirnik obraca się swobodnie i nie będzie ocierał o nową grzałkę. Jeżeli wentylator nie pracuje, sprawdzenia wymaga także silnik termoobiegu.
W kuchni gazowo-elektrycznej nie przesuwaj urządzenia w sposób naprężający elastyczne lub sztywne przyłącze gazowe. Odłączanie i ponowne podłączanie instalacji gazowej należy do osoby z wymaganymi uprawnieniami.
Po wymianie sprawdź, czy przewody nie są przycięte osłoną, konektory zostały nasunięte do oporu, wszystkie wsporniki są zamocowane, izolacja wróciła na miejsce, a przewód ochronny pozostał prawidłowo podłączony. Następnie wykonuje się próbę odpowiednich funkcji grzania i kontroluje, czy nie pojawia się zapach przegrzewanej izolacji, iskrzenie albo zadziałanie zabezpieczeń.
Jak dobrać właściwą grzałkę do kuchenki Amica?
Podobny kształt nie gwarantuje zgodności. W urządzeniach Amica występują grzałki o różnych mocach, napięciach, rozstawach zacisków i sposobach mocowania. Szczególnie ważne jest rozróżnienie wersji 230 V i 400 V — elementów nie wolno dobierać zamiennie wyłącznie na podstawie wymiarów.
Przy porównaniu części uwzględnij:
- przeznaczenie: dół, góra, grill albo termoobieg;

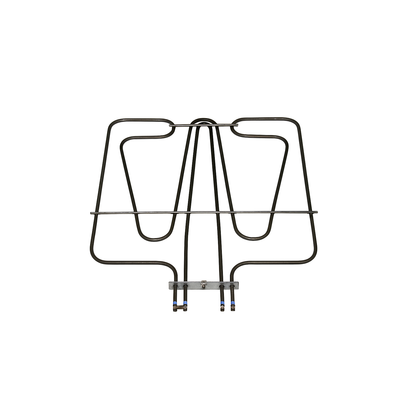

- liczbę i układ obwodów w grzałce zespolonej;
- napięcie i moc każdego obwodu;
- kształt, wymiary oraz położenie elementu w komorze;
- rozstaw i kierunek wyprowadzeń elektrycznych;
- kształt kołnierza, otwory montażowe, wsporniki i zaczepy;
- potwierdzony numer części lub zgodność katalogową.
Do doboru przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny Amica. W piekarniku do zabudowy tabliczka znamionowa znajduje się zwykle z boku obudowy, a w kuchni wolnostojącej na tylnej powierzchni. Dane mogą być również powtórzone w karcie gwarancyjnej. Nie skracaj numeru i zachowaj wszystkie zera.
Jeśli stara część ma czytelne oznaczenia, porównaj je z danymi urządzenia, ale nie opieraj wyboru wyłącznie na numerze wybitym na rurce lub fotografii. Ostatecznym potwierdzeniem powinna być zgodność katalogowa z konkretnym kodem wyrobu i numerem fabrycznym.
FAQ — grzałki do piekarnika i kuchenki Amica
Czy brak grzania oznacza przepaloną grzałkę?
Nie. Jeżeli nie działa tylko jeden program, podejrzenie grzałki jest uzasadnione. Brak grzania na wszystkich funkcjach częściej wymaga sprawdzenia wspólnego toru zasilania, ustawienia zegara, termostatu, zabezpieczenia termicznego, przełącznika lub modułu.
Czy sprawna grzałka musi świecić na czerwono?
Nie w każdych warunkach. Element może być cyklicznie wyłączany przez regulator, a dolna grzałka jest zwykle niewidoczna. Brak żarzenia nie zastępuje pomiaru rezystancji ani sprawdzenia zasilania właściwego obwodu.
Dlaczego termoobieg dmucha zimnym powietrzem?
Wentylator i grzałka pierścieniowa są oddzielnymi podzespołami. Jeżeli wirnik pracuje, ale temperatura nie rośnie, sprawdź rezystancję grzałki termoobiegu, konektory oraz napięcie doprowadzane przez przełącznik lub moduł.
Czy prawidłowa rezystancja potwierdza pełną sprawność grzałki?
Nie. Potwierdza głównie brak przerwy w spirali podczas pomiaru. Nie wykrywa każdej usterki izolacji, przebicia powstającego po rozgrzaniu ani problemu z przewodami i stykami pod obciążeniem.
Jakie dane są potrzebne do zamówienia grzałki Amica?
Potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Następnie należy potwierdzić napięcie, moc, typ grzałki, liczbę obwodów, mocowania i zgodność katalogową.
