19922 - ^KMG2.840ZpZtTeDSr mod.EP0703 Gz50 kuchn
Części do kuchni Amica 19922 KMG2.840ZpZtTeDSr obejmują podzespoły płyty gazowej i piekarnika elektrycznego, m.in. elementy palników, zapalania, grzałki, termostat, programator i części drzwi. Przed zakupem ustal źródło usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobne części Amica mogą różnić się mocowaniem, długością lub parametrami.
Jak ustalić, która część kuchni Amica wymaga wymiany?
W kuchni gazowo-elektrycznej trzeba rozdzielić diagnostykę płyty gazowej od diagnostyki piekarnika. Brak iskry, gaśnięcie płomienia, słabe grzanie piekarnika i niedziałający programator mają inne możliwe przyczyny. Sam objaw nie jest jeszcze potwierdzeniem, że należy kupić konkretny podzespół.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Jeden palnik nie daje iskry | mokry lub zabrudzony iskrownik, pęknięta elektroda, uszkodzony przewód zapalacza albo generator iskry | osuszenie i oczyszczenie palnika, miejsce przeskoku iskry, stan ceramiki i przewodu |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | niewłaściwie ogrzewana lub uszkodzona termopara, zabrudzony palnik, ograniczony ruch pokrętła albo uszkodzony zawór | ułożenie nakrywki, kształt płomienia, pozycję termopary oraz pełny skok trzpienia zaworu |
| Płomień jest nierówny lub żółty | źle założona nakrywka, mokry palnik, zabrudzone otwory korony lub dysza, nieprawidłowy rodzaj dyszy | prawidłowe osadzenie i wysuszenie elementów palnika; zgodność dyszy z gazem i korpusem palnika |
| Piekarnik nie grzeje na jednej funkcji | przerwana grzałka, wypalone złącze lub styk przełącznika funkcji | ciągłość właściwej grzałki, zaciski, przewody i działanie pozostałych trybów |
| Piekarnik nie grzeje na żadnej funkcji | brak zasilania toru grzejnego, ustawienie programatora, termostat, zabezpieczenie termiczne, przełącznik lub połączenia | zegar i ustawienia, kilka trybów grzania, stan kostek oraz ciągłość elementów obwodu |
| Potrawy są niedopieczone z dołu | dolna grzałka, jej połączenia, niewłaściwy tryb albo nieszczelne drzwi | próbę na funkcji wykorzystującej dół, pomiar grzałki, zawiasy i docisk uszczelki |
| Nie działa termoobieg | grzałka pierścieniowa, silnik wentylatora, przełącznik lub okablowanie | czy wentylator obraca się oraz czy grzałka ma ciągłość; są to oddzielne elementy |
Płyta gazowa: diagnostyka palników, zapalacza i termopary
Brak iskry nie oznacza od razu uszkodzenia generatora
Jeżeli problem występuje tylko przy jednym palniku, zacznij od zdjęcia rusztu, nakrywki i korony palnika. Po wystudzeniu oczyść elementy i dokładnie je wysusz. Woda po wykipieniu lub myciu może powodować przeskok iskry do metalowej płyty zamiast do palnika. Pęknięta porcelana iskrownika, nadpalona końcówka albo iskra widoczna pod płytą wskazują na problem elektrody lub przewodu.
Gdy iskry nie ma na żadnym palniku, podejrzenie obejmuje zasilanie kuchni, włączniki przy zaworach, przewody oraz generator zapłonu. Nie należy jednak kupować generatora bez sprawdzenia, czy urządzenie jest zasilane i czy mechanizm pokrętła uruchamia zapalacz.
Palnik gaśnie po puszczeniu pokrętła
Termopara jest częścią zabezpieczenia przeciwwypływowego. Jej końcówka musi znajdować się w odpowiedniej części płomienia. Jeżeli korona lub nakrywka są przesunięte, otwory płomieniowe zabrudzone albo płomień jest zbyt mały, sprawna termopara może nie nagrzać się wystarczająco.
Najpierw sprawdź:
- czy nakrywka i korona palnika leżą osiowo;
- czy elementy są suche, a otwory płomieniowe drożne;
- czy płomień obejmuje końcówkę termopary;
- czy pokrętło można wcisnąć do końca i nie opiera się ono o panel;
- czy usterka dotyczy jednego palnika, czy wszystkich.
Jeśli po oczyszczeniu i prawidłowym złożeniu palnika płomień nadal gaśnie, przyczyną może być termopara, jej połączenie z zaworem albo sam mechanizm zaworu. Wymiana termopary „na próbę” nie rozstrzyga problemu z zaworem — zwłaszcza gdy sprawdzona termopara działa po przełożeniu do innego obwodu, a usterka pozostaje przy tym samym palniku.
Otworów dyszy nie wolno rozwiercać ani powiększać stalowym drutem. Zmiana średnicy wpływa na ilość gazu i jakość spalania. Dyszę dobiera się do rodzaju gazu, wielkości palnika i zastosowanego systemu korpusów, a nie wyłącznie po pasującym gwincie.
Prace przy zaworach, przewodach gazowych, dyszach i zabezpieczeniu przeciwwypływowym wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia oraz kontroli szczelności właściwym przyrządem. Nie wolno sprawdzać szczelności płomieniem ani mostkować termopary.
Piekarnik nie grzeje — jak sprawdzić grzałki?
Najpierw ustal, czy nie działa cały piekarnik, czy tylko określona funkcja. Brak grzania od dołu kieruje diagnostykę w stronę grzałki dolnej i jej toru zasilania. Niedziałający termoobieg wymaga osobnego sprawdzenia wentylatora i grzałki pierścieniowej. Jeżeli żadna grzałka nie pracuje, mniej prawdopodobne jest jednoczesne przepalenie wszystkich elementów — trzeba sprawdzić wspólne zasilanie, programator, termostat, zabezpieczenie termiczne, przełącznik funkcji i połączenia.
Przed podejrzeniem kosztownego programatora sprawdź również ustawienie zegara. W części piekarników po przerwie w zasilaniu migający lub nieustawiony programator blokuje załączenie grzałek, mimo że oświetlenie albo wentylator mogą działać.

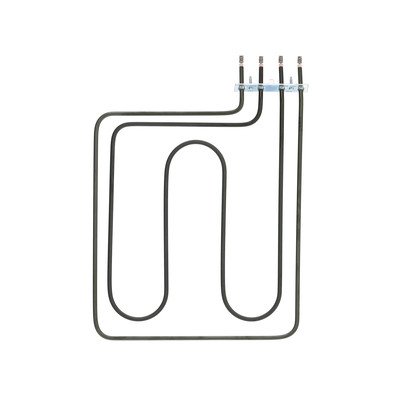

Pomiar rezystancji grzałki
- Odłącz urządzenie od zasilania i potwierdź brak napięcia odpowiednim przyrządem.
- Oznacz przewody lub wykonaj czytelne zdjęcie połączeń.
- Odłącz co najmniej jeden przewód od badanej grzałki. Pomiar w podłączonym obwodzie może obejmować inne elementy i wprowadzać w błąd.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków grzałki.
- Wynik OL, nieskończoność lub brak ciągłości wskazuje na przerwę elementu.
Dla sprawnej grzałki wynik powinien być skończony i zgodny w przybliżeniu z jej mocą znamionową. Można go oszacować ze wzoru R = U² / P. Przykładowo element 1300 W przeznaczony do napięcia 230 V ma w temperaturze pokojowej rezystancję rzędu 41 Ω. Niewielka różnica nie przesądza o uszkodzeniu, ponieważ wpływają na nią tolerancja wykonania, temperatura i dokładność miernika.
Pomiar ciągłości nie wykrywa każdej usterki. Grzałka może mieć upływność do metalowej osłony, pojawiającą się dopiero po nagrzaniu. Zwykły multimetr również nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem. Jeśli urządzenie wyzwala zabezpieczenie różnicowoprądowe po rozgrzaniu, potrzebna jest kontrola izolacji grzałek i przewodów.
Grzałka ma prawidłową rezystancję, ale nie grzeje
W takim przypadku obejrzyj zaciski, wsuwki i izolację przewodów. Luźne złącze może się przegrzewać, ciemnieć i przerywać obwód pod obciążeniem. Trzeba także sprawdzić styki przełącznika funkcji, termostatu i połączenia wspólne dla danego toru grzejnego.
Napięcie wskazane przez miernik przy odłączonej grzałce nie zawsze potwierdza, że obwód zachowa się prawidłowo po podłączeniu obciążenia. Rozstrzygające pomiary napięcia, spadków napięć lub poboru prądu wykonuje się podczas pracy urządzenia, dlatego są to czynności przeznaczone wyłącznie dla wykwalifikowanego technika dysponującego odpowiednimi narzędziami.
Nierówne pieczenie, przegrzewanie i uciekanie ciepła
Przypalanie spodu nie musi oznaczać uszkodzenia termostatu. Najpierw porównaj działanie kilku funkcji i sprawdź, czy nie wybrano trybu wykorzystującego głównie dolną grzałkę. Temperaturę należy oceniać po ustabilizowaniu pracy, ponieważ włączanie i wyłączanie grzałek powoduje naturalne wahania.
Jeżeli potrawy wymagają coraz dłuższego pieczenia, sprawdź także:
- czy drzwi domykają się bez opadania;
- czy oba zawiasy stawiają podobny opór;
- czy uszczelka nie jest przecięta, stwardniała lub wysunięta z mocowań;
- czy ciepło nie wydostaje się wyraźnie przez jeden fragment obwodu drzwi;
- czy wentylator termoobiegu obraca się swobodnie.
Luźna kartka wsunięta między uszczelkę a zamknięte drzwi może ujawnić lokalnie słabszy docisk, ale nie jest pełnym testem szczelności ani pomiarem temperatury. Przy nadmiernym nagrzewaniu panelu trzeba skontrolować drożność kanału chłodzącego i pracę wentylatora chłodzenia, jeśli występuje w danej wersji. Nie należy automatycznie przypisywać takiego objawu termostatowi — podobny skutek może powodować ograniczony przepływ powietrza, zabrudzenie kanału, słabsza wydajność wentylatora albo problem z domykaniem drzwi.
Dostęp do części i zasady wymiany
W tej konstrukcji część elementów płyty gazowej znajduje się pod płytą podpalnikową, a podzespoły piekarnika są dostępne od strony komory, tylnej osłony lub panelu sterowania. Dokładna kolejność demontażu zależy od części. Nie zdejmuj płyty gazowej tylko po to, aby sprawdzić łatwo dostępny iskrownik lub ułożenie palnika.
Przed demontażem podzespołu elektrycznego:
- odłącz zasilanie i potwierdź brak napięcia;
- poczekaj na całkowite wystudzenie urządzenia;
- oznacz przewody i ich położenie;
- nie ciągnij za przewody — zdejmuj złącza za konektor;
- wymień nadpalone lub luźne złącze razem z uszkodzonym fragmentem przewodu, zamiast zakładać je ponownie na nową część;
- dopilnuj, aby przewody nie dotykały grzałek, ostrych krawędzi ani ruchomych elementów.
Przesunięcie lub wysuwanie kuchni połączonej z instalacją gazową może obciążyć przewód przyłączeniowy. Dostęp wymagający odłączenia gazu, demontażu zaworów lub ponownej próby szczelności należy pozostawić uprawnionemu instalatorowi.
Po wymianie grzałki najpierw wykonuje się krótką próbę odpowiedniej funkcji i kontroluje, czy złącza nie nagrzewają się ani nie iskrzą. Po pracach przy drzwiach sprawdź ich równy ruch, blokady zawiasów i docisk uszczelki. Naprawę układu gazowego kończy profesjonalna kontrola szczelności i działania zabezpieczenia każdego naruszonego obwodu.
Jak dobrać część do Amica 19922?
Nie dobieraj części wyłącznie po nazwie EP0703, wyglądzie ani identycznym złączu. W materiałach katalogowych występują podobne oznaczenia i osobne kody wyrobów, a części mogą różnić się długością termopary, rodzajem korpusu palnika, mocą grzałki, rozstawem mocowań, osią pokrętła lub układem styków przełącznika.
Dla urządzenia Amica przygotuj z tabliczki znamionowej:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Porównaj także numer wybity lub nadrukowany na wymontowanej części. Przy grzałce sprawdź moc, napięcie, kształt, rozstaw mocowania i położenie zacisków. Przy termoparze znaczenie mają długość, końcówki i sposób zamocowania. Przy elementach palnika trzeba potwierdzić jego wielkość oraz system wykonania. Programator lub przełącznik powinien być zgodny katalogowo — podobny panel i taka sama liczba złączy nie potwierdzają identycznego układu styków.
Jeżeli dane na tabliczce różnią się od oznaczenia tej strony, przejdź do kategorii piekarników elektrycznych z płytą gazową Amica i odszukaj właściwy kod wyrobu. Przed zamówieniem zachowaj pełne oznaczenie wraz z zerami i znakami rozdzielającymi.
FAQ — części do Amica 19922 KMG2.840ZpZtTeDSr
Czy gaśnięcie palnika po puszczeniu pokrętła oznacza uszkodzoną termoparę?
Nie zawsze. Najpierw trzeba wykluczyć mokry lub źle złożony palnik, niewłaściwy płomień na końcówce termopary i ograniczony skok pokrętła. Jeżeli te elementy są prawidłowe, sprawdza się termoparę, jej połączenie i zawór gazowy.
Jak sprawdzić grzałkę piekarnika multimetrem?
Po odłączeniu zasilania i przewodów od grzałki zmierz rezystancję między jej zaciskami. Brak ciągłości wskazuje na przerwę. Skończona rezystancja powinna odpowiadać w przybliżeniu zależności R = U² / P, lecz nie wyklucza upływności pojawiającej się po nagrzaniu.
Dlaczego piekarnik nie grzeje, mimo że lampka i wentylator działają?
Lampka kontrolna i wentylator nie potwierdzają zasilania grzałki. Możliwa jest przerwa grzałki, wypalone złącze, uszkodzony styk przełącznika, termostat, zabezpieczenie termiczne albo problem z programatorem. W części wersji trzeba najpierw prawidłowo ustawić zegar.
Czy grzałkę dolną i grzałkę termoobiegu można stosować zamiennie?
Nie. Różnią się kształtem, położeniem, mocą, sposobem mocowania i funkcją. Część należy dobrać do konkretnego miejsca montażu oraz potwierdzonego kodu urządzenia.
Gdzie znajduje się tabliczka znamionowa kuchni Amica?
W kuchniach etykieta może znajdować się na bocznej ścianie obudowy, często widocznej po wysunięciu urządzenia. Kopia danych bywa umieszczona w dokumentacji gwarancyjnej. Ze względu na przyłącze gazowe urządzenia nie należy wysuwać na siłę.
Czy wystarczy podać oznaczenie EP0703 przy zakupie części?
Nie zawsze. Należy przekazać również pełny model, kod wyrobu i 14-cyfrowy numer fabryczny. Oznaczenie modułu lub rodziny nie musi jednoznacznie określać wariantu całej kuchni.
