10294 - ^SG2.02SZP gz50 kuchnia
Części do kuchni Amica 10294 - ^SG2.02SZP gz50 dobiera się na podstawie objawu, miejsca montażu oraz pełnych oznaczeń z tabliczki znamionowej. Przy problemach z zapłonem, gaśnięciem płomienia, piekarnikiem lub uszkodzeniem obudowy najpierw ustal przyczynę, a dopiero potem wybierz palnik, iskrownik, termoparę, zawór albo element konstrukcyjny.
Zakres kategorii
Kategoria dotyczy części do wolnostojącej kuchni Amica oznaczonej jako 10294 - ^SG2.02SZP gz50: urządzenia o szerokości 50 cm z gazową płytą grzejną i piekarnikiem gazowym. W zależności od wersji i wykonania mogą występować różnice w palnikach, zaworach, zapalaniu, elementach piekarnika, kolorze obudowy oraz sposobie mocowania części.
Do tej rodziny urządzeń mogą należeć między innymi:

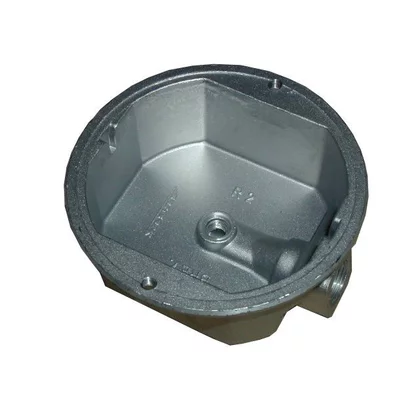

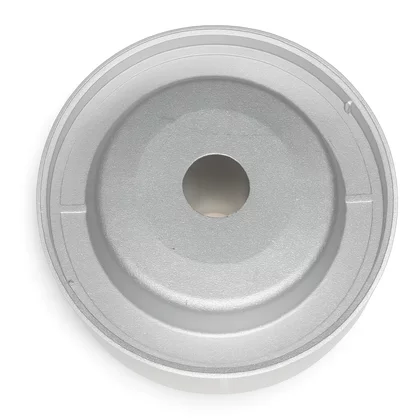

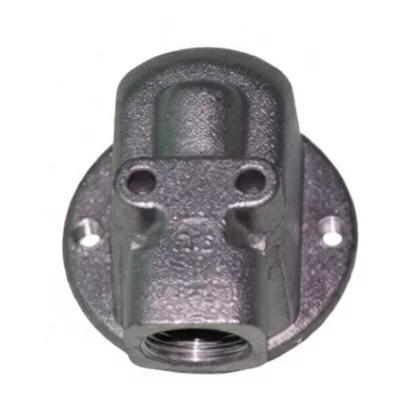

- korpusy, pokrywki i stabilizatory palników;
- dysze oraz zawory gazowe poszczególnych palników;
- iskrowniki, wiązki zapalaczy i generator zapłonu;
- termopary oraz elementy zabezpieczenia przeciwwypływowego gazu;
- części palnika piekarnika i elementy jego sterowania;
- pokrętła, sprężyny, mocowania i elementy panelu;
- szyby, zawiasy, uchwyty i uszczelnienia drzwi;
- ruszty, pokrywy, szuflady, lampki oraz elementy obudowy.
Sama nazwa modelu z kategorii nie wystarcza do potwierdzenia zgodności każdej części. W obrębie podobnych kuchni Amica mogą występować różne warianty konstrukcyjne.
Objaw nie wskazuje od razu jednej części
Najpierw ustal, czy problem dotyczy dopływu gazu, zapłonu, zabezpieczenia płomienia, regulacji czy elementu mechanicznego. Pomaga poniższe rozróżnienie:
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Nie ma iskry tylko przy jednym palniku | Zabrudzony lub pęknięty iskrownik, uszkodzona końcówka przewodu, złe położenie względem palnika | Po odłączeniu zasilania oczyść i osusz końcówkę iskrownika; sprawdź, czy nie jest pęknięta ani odsunięta | Jeśli pozostałe palniki iskrzą, problem lokalny jest bardziej prawdopodobny niż awaria generatora |
| Nie ma iskry przy kilku palnikach | Generator iskry, wiązka zapalaczy, zasilanie lub zalanie układu | Sprawdź, czy urządzenie jest zasilane i czy po wyschnięciu objaw ustępuje | Jednoczesny brak iskry w kilku miejscach kieruje diagnostykę do wspólnego elementu obwodu |
| Gaz się zapala, ale płomień gaśnie po puszczeniu pokrętła | Termopara, jej położenie, styk przy zaworze, elektromagnes lub zawór; czasem zabrudzenie palnika | Sprawdź, czy końcówka termopary znajduje się w płomieniu, czy połączenie z zaworem jest czyste i prawidłowo dokręcone | Sama wymiana termopary nie rozstrzyga awarii zaworu ani mechanizmu podtrzymania |
| Palnik zapala się zapałką, ale nie zapala iskrownikiem | Iskrownik, generator, przewód lub zabrudzenie | Po ostygnięciu oczyść i wysusz palnik oraz iskrownik; porównaj działanie z innym palnikiem | Obecność płomienia po zapaleniu ręcznym nie potwierdza sprawności zapłonu elektrycznego |
| Iskra jest, ale gaz nie pojawia się przy jednym palniku | Zabrudzona korona palnika, zatkana dysza, zawór, nieprawidłowo założone elementy palnika | Zdejmij ruszt, pokrywkę i koronę, oczyść otwory oraz sprawdź, czy elementy leżą prawidłowo | Jeśli po czyszczeniu nadal nie ma wypływu gazu, dalsza ingerencja w dyszę lub zawór wymaga procedury dla konkretnego modelu |
| Płomień jest żółty, niestabilny albo nierówny | Zabrudzone otwory, wilgoć, źle założona korona, niewłaściwa dysza lub problem z dopływem powietrza | Ostudź palnik, oczyść go i wysusz; sprawdź ułożenie korony i pokrywki | Sam wygląd płomienia nie pozwala wskazać konkretnej części bez wykluczenia zabrudzeń i rodzaju gazu |
| Piekarnik zapala się, ale gaśnie po zwolnieniu pokrętła | Termopara palnika piekarnika, styk, zawór lub mechanizm zabezpieczenia | Sprawdź położenie czujnika względem płomienia i czas wymagany przez instrukcję danego wariantu | Układ działa podobnie jak zabezpieczenie palników, ale części nie muszą być wzajemnie zamienne |
| Piekarnik grzeje nierówno lub temperatura odbiega od ustawienia | Palnik, dysza, termostat lub zawór piekarnika, nieszczelność drzwi, nieprawidłowa regulacja | Porównaj objaw na różnych ustawieniach i sprawdź stan drzwi oraz płomienia | Pomiar temperatury sam w sobie nie rozstrzyga, czy winny jest palnik, regulacja czy termostat |
| Pokrętło obraca się zbyt luźno albo nie steruje zaworem | Pęknięte pokrętło, sprężyna, uszkodzony trzpień lub zawór | Zdejmij samo pokrętło i obejrzyj jego gniazdo oraz trzpień, bez uruchamiania urządzenia | Jeżeli pokrętło jest całe, a trzpień ma luz lub nie reaguje, nie dobieraj części wyłącznie po wyglądzie |
Termopara i gaśnięcie płomienia
Termopara jest czujnikiem zabezpieczenia przeciwwypływowego. Jej końcówka musi być ogrzewana przez płomień, a drugi koniec musi mieć prawidłowy kontakt z zaworem lub elektromagnesem. Po puszczeniu pokrętła zawór powinien pozostać otwarty tylko wtedy, gdy układ otrzyma sygnał odpowiadający obecności płomienia.
Jeżeli płomień gaśnie natychmiast po zwolnieniu pokrętła, postępuj w kolejności:
- Sprawdź, czy palnik jest prawidłowo złożony, suchy i drożny.
- Obejrzyj końcówkę termopary. Nie powinna być odgięta poza strefę płomienia, pokryta grubą warstwą nagaru ani luźna w mocowaniu.
- Skontroluj połączenie termopary z zaworem. Utleniony, luźny lub zabrudzony styk może dawać objaw podobny do uszkodzonego czujnika.
- Jeżeli konstrukcja na to pozwala i wykonuje to osoba odpowiednio przygotowana, porównaj termoparę z działającym palnikiem. Jeżeli objaw przechodzi razem z termoparą, podejrzenie tego elementu jest uzasadnione.
- Jeżeli termopara działa na innym zaworze, a problem pozostaje w tym samym miejscu, sprawdzenia wymaga zawór, elektromagnes, mechanizm docisku lub jego styk.
Pomiar napięcia termopary może być pomocniczy, ale wymaga odłączenia jej od zaworu, odpowiedniego nagrzania końcówki i właściwego podłączenia miernika. Wartość zależy od typu termopary i warunków pomiaru, dlatego nie należy traktować jednej uniwersalnej liczby jako potwierdzenia sprawności. Pomiar ciągłości przewodu również nie wystarcza: może wykazać brak przerwy, ale nie potwierdzi prawidłowego działania układu po nagrzaniu.
Nie mostkuj zabezpieczenia przeciwwypływowego i nie pozostawiaj zaworu stale otwartego. Jeżeli po wymianie termopary oraz kontroli styku płomień nadal gaśnie, zawór gazowy powinien sprawdzić wykwalifikowany serwisant.
Iskrownik, generator i palnik
Brak zapłonu nie zawsze oznacza zakup iskrownika. Przy jednym niedziałającym palniku najpierw usuń zabrudzenia z końcówki iskrownika, korony i otworów płomieniowych. Po zalaniu układu odłącz kuchnię od zasilania i pozwól jej całkowicie wyschnąć. Samoczynne cykanie po zalaniu wskazuje, że wilgoć mogła dostać się do elementów zapłonu.
Jeśli po oczyszczeniu:
- iskra nie pojawia się tylko przy jednym palniku, podejrzany jest jego iskrownik lub przewód;
- iskra jest słaba, przeskakuje na obudowę albo pojawia się w niewłaściwym miejscu, sprawdź pęknięcia, odległość i mocowanie iskrownika;
- nie ma iskry na kilku palnikach, sprawdzenia wymaga wspólny generator, wiązka lub zasilanie;
- iskra jest prawidłowa, ale nie ma płomienia, sprawdź drożność palnika, ułożenie korony i dopływ gazu, zanim wymienisz element elektryczny.
Nie rozwiercaj dysz i nie powiększaj ich otworów. Wielkość dyszy jest związana z rodzajem gazu oraz mocą konkretnego palnika. Zmiana dysz na inny rodzaj gazu wymaga właściwych części, regulacji i wykonania przez uprawnionego instalatora.
Piekarnik gazowy: osobna ścieżka diagnostyczna
W tej kuchni objaw dotyczący piekarnika trzeba rozpatrywać oddzielnie od usterki palnika na płycie. Palnik piekarnika może mieć własną termoparę, zawór, dyszę i elementy mocujące. Nie zakładaj, że termopara z palnika nawierzchniowego będzie odpowiednia do piekarnika tylko dlatego, że ma podobny wygląd.
Jeżeli piekarnik nie zapala się:
- sprawdź, czy pokrętło jest ustawione we właściwej pozycji i czy procedura zapłonu jest zgodna z instrukcją urządzenia;
- obserwuj, czy pojawia się iskra lub płomień pilota, jeśli dany wariant ma taki układ;
- sprawdź, czy po zapłonie płomień obejmuje końcówkę termopary;
- odróżnij brak gazu od braku zapłonu — przy zapachu gazu przerwij próbę i zamknij dopływ gazu;
- jeśli piekarnik gaśnie po rozgrzaniu, nie zakładaj automatycznie uszkodzenia termopary; przyczyną może być zawór, regulacja, dysza, dopływ powietrza albo nieprawidłowa praca elementu sterującego.
Dostęp do palnika piekarnika zwykle uzyskuje się po zdjęciu osłony lub elementu znajdującego się w dolnej części komory. W starszych kuchniach sposób dostępu może różnić się od nowszych modeli. Nie odkręcaj przewodów gazowych ani zaworu bez dokumentacji konkretnego wariantu i odpowiednich uprawnień.
Dostęp do części i wymiana
Przed demontażem zdejmij ruszty, pokrywki i korony palników, zamknij dopływ gazu oraz odłącz zasilanie elektryczne. Poczekaj, aż urządzenie ostygnie. Zrób zdjęcia położenia przewodów i mocowań, ale nie traktuj kolorów przewodów jako uniwersalnego oznaczenia funkcji.
Przy wymianie iskrownika lub termopary w części nawierzchniowej dostęp do elementu może wymagać zdjęcia górnej pokrywy albo blatu. W typowej kolejności:
- zdejmij elementy palnika i zabezpiecz je przed pomieszaniem;
- odkręć dostępne mocowania blatu, nie używając nadmiernej siły przy zapieczonych śrubach;
- zlokalizuj przewód wymienianej części i oznacz jego przebieg;
- odłącz końcówkę od generatora lub zaworu zgodnie z konstrukcją urządzenia;
- odkręć lub wypnij element mocujący przy palniku;
- zamontuj nową część w tej samej pozycji, bez naprężania przewodu;
- złóż urządzenie i sprawdź, czy wszystkie korony, pokrywki oraz ruszty leżą stabilnie.
Nie ciągnij za przewód termopary ani przewód iskrownika. Nie zaginaj kapilary pod ostrym kątem i nie zmieniaj położenia końcówki czujnika bez powodu. Po naprawie należy sprawdzić zapłon, stabilność płomienia i zachowanie palnika po zwolnieniu pokrętła. Kontrola szczelności po ingerencji w elementy gazowe wymaga właściwej metody i powinna być wykonana przez osobę z odpowiednimi kwalifikacjami — nigdy płomieniem.
Opisane czynności serwisowe przy układzie gazowym wymagają doświadczenia, właściwych narzędzi i znajomości procedur. Demontaż zaworu, zmiana dysz, regulacja gazu oraz ingerencja w instalację gazową są przeznaczone dla wykwalifikowanego instalatora lub serwisanta.
Jak dobrać część do Amica 10294 - ^SG2.02SZP gz50
Przy zamówieniu przygotuj zdjęcie tabliczki znamionowej i odczytaj wszystkie dane, a nie tylko skróconą nazwę modelu. Dla urządzeń Amica potrzebne są:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Oznaczenie AM/10294 jest kodem kategorii sklepowej i nie zastępuje danych identyfikacyjnych z urządzenia. Tabliczka może znajdować się na ramie drzwi piekarnika, tylnej części obudowy, przy szufladzie lub w innym miejscu przewidzianym przez producenta.
Przed zakupem porównaj również:
- rodzaj części: iskrownik, termopara, zawór, dysza, palnik lub element mechaniczny;
- długość przewodu i sposób zakończenia;
- sposób mocowania oraz położenie elementu względem palnika;
- wymiary szyb, rusztów, uszczelek i elementów obudowy;
- kolor, stronę montażu i wariant wykonania;
- oznaczenie producenta oraz ewentualne numery części;
- rodzaj gazu i przeznaczenie palnika, jeśli część ma wpływ na spalanie.
Podobne zdjęcie, identyczne złącze albo sama nazwa handlowa kuchni nie gwarantują zgodności. Dotyczy to szczególnie termopar, zaworów, dysz i części piekarnika. Jeżeli część ma być zamiennikiem, zgodność powinna wynikać z katalogu lub potwierdzenia dla pełnego wariantu urządzenia, a nie wyłącznie z podobieństwa wymiarów.
Bezpieczne użytkowanie po naprawie
Nie używaj kuchni, jeśli wyczuwasz gaz, widzisz płomień poza palnikiem, podejrzewasz nieszczelność albo zabezpieczenie przeciwwypływowe nie działa. Zamknij zawór dopływu gazu, nie włączaj ani nie wyłączaj urządzeń elektrycznych w pomieszczeniu, przewietrz je i wezwij osobę uprawnioną.
Po czyszczeniu palniki muszą być suche, a ich elementy prawidłowo osadzone. Nie zasłaniaj otworów wentylacyjnych, nie używaj uszkodzonych pokręteł i nie pozostawiaj pracującego urządzenia bez nadzoru. Jeżeli naprawa dotyczyła zaworu, dyszy, przewodu gazowego lub palnika piekarnika, urządzenie powinno zostać sprawdzone pod kątem szczelności i prawidłowego spalania przez wykwalifikowanego instalatora.
FAQ
Czy skrócony model 10294 - ^SG2.02SZP wystarczy do doboru części?
Nie. To oznaczenie identyfikuje kategorię i rodzinę urządzenia, ale do potwierdzenia wariantu potrzebne są pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Możliwa jest usterka termopary, jej ustawienia lub styku z zaworem, ale podobny objaw powoduje także zawór, elektromagnes, zabrudzony palnik albo problem z mechanizmem pokrętła. Najpierw sprawdź czystość, położenie termopary i połączenie, zamiast od razu kupować cały zawór.
Czy brak iskry oznacza uszkodzony iskrownik?
Nie zawsze. Przyczyną może być zabrudzenie lub wilgoć przy palniku, przewód, generator zapłonu albo wspólne zasilanie. Brak iskry tylko w jednym miejscu kieruje uwagę na iskrownik i jego przewód, natomiast brak iskry przy kilku palnikach wymaga sprawdzenia elementów wspólnych.
Czy termopara z palnika może pasować do piekarnika?
Nie należy tego zakładać. Termopary mogą różnić się długością, zakończeniem, mocowaniem i przeznaczeniem. Część do piekarnika dobierz po pełnych danych kuchni oraz numerze zastosowanej części.
Czy można samodzielnie wymienić zawór gazowy?
Wymiana zaworu wiąże się z ingerencją w układ gazowy, dlatego powinna być wykonana przez wykwalifikowanego instalatora lub serwisanta. Nie sprawdzaj szczelności płomieniem i nie omijaj zabezpieczenia przeciwwypływowego.
Jakie dane przesłać do doboru części?
Prześlij zdjęcie tabliczki znamionowej z pełnym modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym. Przydatne jest także zdjęcie uszkodzonej części, jej mocowania, złącza oraz miejsca montażu.
