Zawory do kuchenek gazowych Amica
Zawory do kuchenek gazowych Amica sterują dopływem gazu do palników płyty lub piekarnika, a w wielu wersjach współpracują z zabezpieczeniem przeciwwypływowym. Gaśnięcie płomienia, zablokowany trzpień albo brak regulacji nie zawsze oznaczają uszkodzony zawór. Przed zakupem wyklucz problemy z palnikiem, termoparą i pokrętłem oraz przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny urządzenia.
Jak działa zawór gazowy w kuchni Amica?
Zawór umieszczony za pokrętłem otwiera dopływ gazu i pozwala regulować wielkość płomienia. W kuchenkach oraz płytach Amica występują między innymi zawory poszczególnych palników nawierzchniowych, zawory z zabezpieczeniem przeciwwypływowym, starsze wykonania bez takiego zabezpieczenia oraz zespoły zaworu i termostatu stosowane przy palniku piekarnika gazowego.
W zaworze z zabezpieczeniem termopara ogrzewana płomieniem wytwarza niewielkie napięcie, które umożliwia elektromagnesowi utrzymanie dopływu gazu. Po zgaśnięciu płomienia termopara stygnie, elektromagnes zwalnia mechanizm, a zawór odcina gaz. Z tego powodu podobny objaw może być skutkiem usterki zaworu, termopary, jej połączenia albo niewłaściwego docisku trzpienia przez pokrętło.
Objawy usterki zaworu i możliwe przyczyny
| Objaw | Co może być przyczyną | Co warto sprawdzić przed zakupem zaworu |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | Zbyt krótkie przytrzymanie pokrętła, zabrudzona lub źle ogrzewana termopara, słaby styk termopary, za mały skok trzpienia, uszkodzony elektromagnes zaworu | Ułożenie korony i kołpaka, położenie końcówki termopary w płomieniu, czystość palnika, możliwość pełnego wciśnięcia trzpienia |
| Gaz nie wypływa tylko z jednego palnika | Niedrożna dysza lub korpus palnika, zablokowany zawór, uszkodzenie pokrętła albo brak gazu przed zaworem | Czy pozostałe palniki działają, czy pokrętło rzeczywiście obraca trzpień i czy otwory palnika są drożne |
| Pokrętło obraca się ciężko albo trzpień jest zablokowany | Uszkodzone pokrętło, zabrudzenie lub zużycie mechanizmu zaworu, odkształcenie trzpienia | Po zdjęciu pokrętła porównać jego gniazdo i ruch trzpienia ze sprawnym palnikiem; nie obracać trzpienia na siłę |
| Płomień gaśnie po przejściu na ustawienie minimalne | Zabrudzony palnik, niewłaściwe ciśnienie lub rodzaj gazu, nieprawidłowa regulacja przepływu minimalnego, niewłaściwy zawór lub dysza | Zachowanie pozostałych palników, oznaczenie rodzaju gazu na tabliczce i zgodność dysz z urządzeniem |
| Płomień jest nierówny, żółty, odrywa się albo kopci | Nieprawidłowo ułożony lub zabrudzony palnik, niedopasowana dysza, problem z gazem lub wentylacją | Najpierw oczyścić i prawidłowo ułożyć zdejmowane elementy palnika; sam zawór nie jest tu jedynym podejrzanym |

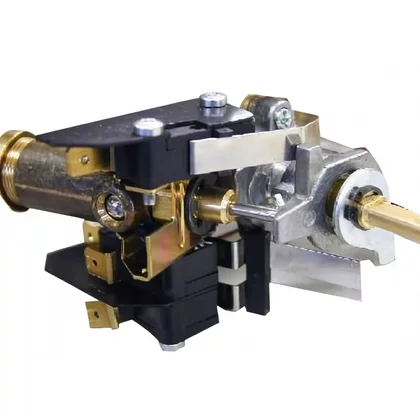

| Piekarnik gazowy nie utrzymuje nastawionej temperatury | Zawór termostatyczny, kapilara lub czujnik termostatu, palnik piekarnika, dysza albo ciśnienie gazu | Czy płomień zmienia się po nagrzaniu, czy kapilara nie jest zagięta oraz czy zawór jest właściwy dla danego wykonania piekarnika |
Gdy palnik gaśnie po puszczeniu pokrętła
Najpierw ustaw prawidłowo kołpak i koronę palnika. Płomień powinien równomiernie ogrzewać końcówkę termopary. Po myciu wszystkie części muszą być suche, ponieważ wilgoć i zabrudzenia mogą utrudniać zapłon lub zmieniać kształt płomienia.
Jeżeli palnik działa tylko przy bardzo mocnym naciskaniu pokrętła, należy sprawdzić, czy pokrętło nie opiera się o panel, nie ma pękniętego gniazda i pozwala całkowicie wcisnąć trzpień zaworu. W wybranych konstrukcjach Amica ustawienie pokrętła oraz elementów dystansowych wpływa na działanie zabezpieczenia. Regulację należy wykonywać zgodnie z dokumentacją konkretnego modelu, a nie przez przypadkowe dokładanie podkładek.
Jeśli termopara jest prawidłowo ogrzewana, połączenia są pewne, a pełne wciśnięcie trzpienia nie pomaga, podejrzenie przechodzi na termoparę lub elektromagnes zaworu. Pomocne bywa porównanie ze sprawnym palnikiem o identycznej konstrukcji, jednak przekładanie elementów instalacji gazowej jest czynnością serwisową i wymaga późniejszej kontroli szczelności.
Gdy zawór obraca się ciężko
Najpierw zdejmij samo pokrętło i sprawdź, czy nie jest pęknięte albo wyrobione. Odpowiednie pokrętła do kuchni Amica różnią się kształtem gniazda, długością mocowania i wersją panelu.
Jeżeli opór występuje również na odsłoniętym trzpieniu, nie należy używać siły, preparatu penetrującego ani przypadkowego smaru. Środek nieprzeznaczony do armatury gazowej może uszkodzić uszczelnienia lub zanieczyścić kanały. Ocena, czyszczenie i smarowanie wnętrza kurka wymagają demontażu zaworu oraz materiałów dopuszczonych do danego rodzaju gazu. Przy zużyciu stożka, trzpienia albo korpusu bezpieczniejsza jest wymiana kompletnego zespołu.
Jak odróżnić zawór od termopary, palnika i zapalacza?
- Jest iskra, palnik zapala się i gaśnie dopiero po zwolnieniu pokrętła: sprawdź układ zabezpieczenia, czyli termoparę, jej styki, docisk trzpienia i elektromagnes zaworu.
- Nie ma iskry, ale palnik można zapalić zewnętrznym zapalaczem i później pracuje prawidłowo: przyczyny należy szukać w elementach zapalacza kuchni Amica, a nie w zaworze podtrzymującym gaz.
- Iskra jest, lecz gaz nie zapala się albo wypływa bardzo słabo: sprawdź ułożenie, czystość i drożność elementów palników Amica. Nie wolno powiększać dyszy igłą lub stalowym drutem.
- Płomień utrzymuje się tylko na jednym ustawieniu: znaczenie może mieć regulacja przepływu minimalnego, zgodność dyszy z rodzajem gazu lub wewnętrzne zużycie zaworu.
- Po puszczeniu pokrętła palnik działa nieregularnie, a poruszenie pokrętłem zmienia objaw: sprawdzenia wymagają skok trzpienia, mocowanie pokrętła i mechanizm zaworu.
Termopary stosowane w urządzeniach Amica występują w różnych długościach i wykonaniach połączeń. Zanim zostanie zamówiony zawór, warto zweryfikować także właściwe termopary i termoelementy Amica.
Jak sprawdza się układ zabezpieczenia miernikiem?
Pomiar termopary i elektromagnesu zaworu jest przeznaczony dla technika. Wymaga pracy przy bardzo małych napięciach, a część prób odbywa się podczas ogrzewania termopary płomieniem. Urządzenia nie wolno uruchamiać w stanie rozebranym, jeżeli sposób bezpiecznego przeprowadzenia próby nie wynika z dokumentacji serwisowej.
Technik może zmierzyć napięcie stałe wytwarzane przez odłączoną termoparę podczas prawidłowego ogrzewania jej końcówki. Nie istnieje jednak jedna wartość właściwa dla wszystkich zaworów i termopar Amica. Wynik trzeba porównać ze specyfikacją danego wykonania lub ze sprawnym elementem tego samego typu.
Samo pojawienie się napięcia bez obciążenia nie potwierdza sprawności całego układu. Elektromagnes potrzebuje odpowiedniego prądu, a jego przepływ mogą ograniczać utlenione styki, niewłaściwy docisk złącza albo uszkodzenie przewodu. Dlatego kontrola obejmuje również stan połączeń oraz zachowanie termopary podłączonej do właściwego zaworu. Pomiar rezystancji cewki bez danych producenta pozwala wykryć wyraźną przerwę, ale nie rozstrzyga o sile elektromagnesu ani mechanicznej sprawności zaworu.
Opisane pomiary z użyciem płomienia oraz ingerencja w obwód gazowy wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i wymiana zaworu gazowego
Zawory palników nawierzchniowych znajdują się zwykle za pokrętłami i są zamocowane do kolektora gazowego. Łączą się z przewodami prowadzącymi gaz do poszczególnych palników, a wersje z zabezpieczeniem mają dodatkowo połączenie z termoparą. W zaworze piekarnika gazowego mogą występować także termostat, kapilara i czujnik umieszczony przy komorze pieczenia.
W kuchniach wolnostojących dostęp może wymagać zdjęcia rusztów, palników, płyty podpalnikowej i części panelu sterowania. W płytach do zabudowy mocowania są często dostępne od góry i od spodu urządzenia. Sposób rozebrania zależy od modelu, dlatego nie należy podważać płyty przed sprawdzeniem wszystkich mocowań i przewodów zapalacza.
Typowy zakres pracy serwisowej obejmuje:
- Zamknięcie dopływu gazu oraz zabezpieczenie urządzenia przed przypadkowym uruchomieniem.
- Odłączenie zasilania elektrycznego, jeśli kuchnia ma zapalacz, oświetlenie lub piekarnik elektryczny.
- Uzyskanie dostępu do kolektora i oznaczenie położenia rurek, termopar oraz elementów zapalacza.
- Demontaż zaworu bez skręcania i naprężania współpracujących przewodów gazowych.
- Montaż części o potwierdzonej zgodności, z właściwymi uszczelnieniami i według procedury dla danego modelu.
- Kontrolę działania trzpienia, regulacji płomienia i zabezpieczenia przeciwwypływowego.
- Sprawdzenie szczelności wszystkich naruszonych połączeń odpowiednim przyrządem lub środkiem pianotwórczym. Szczelności nie wolno sprawdzać płomieniem.
Jeżeli wymiana wymaga odłączenia rurek gazowych, regulacji zaworu albo dostosowania urządzenia do innego rodzaju gazu, pracę musi wykonać instalator posiadający wymagane kwalifikacje. Elementów zabezpieczenia nie wolno mostkować ani blokować w położeniu otwartym.
Co zrobić, gdy wyczuwalny jest gaz?
Nie próbuj wtedy ustalać miejsca wycieku przez zapalanie palnika. Zamknij zawór na butli albo kurek odcinający instalację, przewietrz pomieszczenie i nie włączaj ani nie wyłączaj oświetlenia oraz urządzeń mogących wytworzyć iskrę. Kuchenki nie używaj do czasu sprawdzenia jej przez uprawnioną osobę.
Wycieku przy zakręconych pokrętłach nie można automatycznie przypisać zaworowi palnika. Nieszczelne może być również połączenie kolektora, rurka palnika, uszczelnienie lub armatura gazowa kuchni Amica.
Jak dobrać właściwy zawór do kuchni Amica?
Wygląd części i średnica trzpienia nie wystarczą. W obrębie podobnych wizualnie kuchenek stosowano różne zawory, między innymi wykonania SABAF, COPRECI i BSI. Mogą różnić się przepływem przeznaczonym dla palnika małego, średniego, dużego lub piekarnika, obecnością zabezpieczenia, sposobem podłączenia termopary, mocowaniem, długością trzpienia i ułożeniem króćców.
Przed zamówieniem przygotuj z tabliczki znamionowej Amica:
- pełny model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny.
W kuchni wolnostojącej tabliczka może znajdować się na bocznej ścianie obudowy lub w miejscu widocznym po wysunięciu szuflady, natomiast w płycie do zabudowy zwykle jest umieszczona od spodu. Lokalizacja zależy od konstrukcji, dlatego warto sprawdzić również kartę gwarancyjną.
Dodatkowo porównaj numer starej części, producenta zaworu, oznaczenie korpusu palnika, przeznaczenie dla konkretnego palnika, obecność zabezpieczenia, długość i kształt trzpienia oraz rodzaj gazu podany na tabliczce. Zaworu piekarnika z termostatem nie należy zastępować zwykłym zaworem palnika nawierzchniowego. W razie wątpliwości prześlij kompletne zdjęcie tabliczki znamionowej i oznaczeń zdemontowanej części do potwierdzenia zgodności.
FAQ – zawory do kuchenek gazowych Amica
Czy gaśnięcie palnika po puszczeniu pokrętła oznacza uszkodzony zawór?
Nie. Taki objaw może powodować termopara, zabrudzenie palnika, niewłaściwe położenie końcówki termopary, słaby styk, zbyt mały skok pokrętła albo elektromagnes zaworu. Zawór warto podejrzewać po wykluczeniu prostszych przyczyn.
Czy można wymienić tylko cewkę zabezpieczenia zaworu?
W niektórych wykonaniach wkład elektromagnetyczny występuje jako osobny element, a w innych producent przewiduje wymianę kompletnego zaworu. Decydują numer części i konstrukcja zastosowana w konkretnym urządzeniu.
Dlaczego płomień gaśnie na ustawieniu minimalnym?
Przyczyną może być zabrudzony palnik, niewłaściwa dysza, nieodpowiednie ciśnienie gazu albo źle ustawiony przepływ minimalny zaworu. Regulację wykonuje instalator na podstawie rodzaju gazu i instrukcji danego modelu.
Czy zawory SABAF i COPRECI można stosować zamiennie?
Nie należy tego zakładać. Zawory mogą mieć podobne złącza, lecz różnić się przepływem, mocowaniem, trzpieniem, zabezpieczeniem i sposobem regulacji. Zamienność musi wynikać z katalogu części dla kodu wyrobu urządzenia.
Czy zawór można nasmarować, gdy pokrętło ciężko się obraca?
Nie należy wprowadzać do zaworu przypadkowego smaru ani preparatu penetrującego. Najpierw trzeba wykluczyć uszkodzone pokrętło. Obsługa wnętrza kurka wymaga demontażu i środka przeznaczonego do armatury gazowej.
Jakie dane Amica są potrzebne do doboru zaworu?
Potrzebne są pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Warto dołączyć zdjęcie tabliczki, numer starego zaworu i informację, którym palnikiem steruje.
