1170486 - FC153BEW+01AE (VKS15697W) Amica
Części do chłodziarki Amica 1170486 - FC153BEW+01AE (VKS15697W) pomagają naprawić między innymi drzwi, zawiasy, półki, oświetlenie, termostat i elementy układu chłodzenia. Przed zakupem porównaj pełne oznaczenia z tabliczki znamionowej oraz wymiary i sposób mocowania uszkodzonej części.
Jak rozpoznać właściwą część do tego modelu
Kategoria dotyczy chłodziarki wolnostojącej Amica 1170486 - FC153BEW+01AE, występującej również pod oznaczeniem VKS15697W. Wśród części spotykanych dla tej rodziny urządzeń znajdują się elementy drzwi, zawiasy, ograniczniki, półki i balkoniki, pojemniki, nóżki, oświetlenie, osłona i pokrętło termostatu, przewody, filtr odwadniający, podstawa oraz kompresor.

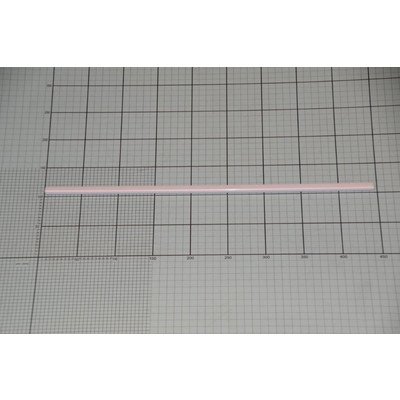

Samo podobieństwo wizualne nie potwierdza zgodności. W chłodziarkach Amica różnice między wariantami mogą dotyczyć między innymi szerokości i głębokości półki, profilu krawędzi, punktów mocowania drzwi, strony zawiasów, długości kapilary termostatu, rodzaju oprawki lub parametrów elektrycznych. Przed zamówieniem porównaj:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- kod wyrobu i 14-cyfrowy numer fabryczny Amica;
- oznaczenie odczytane ze starej części;
- wymiary, kształt, mocowania i stronę montażu;
- parametry elektryczne podane na części lub w dokumentacji konkretnego wariantu.
Tabliczka znamionowa w tej rodzinie chłodziarek znajduje się na dole wewnętrznej ściany komory chłodziarki. Jeżeli oznaczenia są nieczytelne albo część była wcześniej wymieniana, pomocne będzie zdjęcie tabliczki, starego elementu i jego mocowań.
Objaw nie wskazuje od razu konkretnej części
Chłodziarka słabo chłodzi albo pracuje bez przerwy
Najpierw sprawdź ustawienie pokrętła, temperaturę otoczenia, drożność wentylacji z tyłu urządzenia, ułożenie produktów i domykanie drzwi. Produkty nie powinny przylegać do tylnej ściany, a uszczelka musi przylegać na całym obwodzie. Woda lub lód w dolnej części komory może wynikać z zatkanego odpływu skroplin, a nie z awarii termostatu.
Jeżeli sprężarka rzadko się załącza, a wtyczka, gniazdo i przewód są sprawne, podejrzenie może dotyczyć termostatu lub jego połączeń. Jeżeli sprężarka pracuje długo, ale chłodzenie jest słabe, sam termostat nie jest jedynym możliwym podejrzanym. Przyczyną może być także nieszczelność układu, ograniczona wydajność sprężarki, zabrudzony lub niewłaściwie wentylowany skraplacz albo niewłaściwe warunki pracy.
Równomierne oszronienie części tylnej ściany chłodziarki podczas pracy może być normalnym etapem cyklu. Gruba warstwa lodu, brak cyklicznego wyłączenia albo szron tylko na małym fragmencie powierzchni wymagają szerszej diagnostyki. Nie należy na tej podstawie kupować kompresora lub termostatu bez sprawdzenia prostszych przyczyn.
Lodówka nie uruchamia się
Sprawdź gniazdo innym odbiornikiem, przewód zasilający oraz pozycję pokrętła inną niż 0 lub OFF. Jeśli oświetlenie działa, ale sprężarka nie startuje, problem może leżeć w termostacie, połączeniach, przekaźniku rozruchowym albo samej sprężarce. Jeśli nie działa również światło, zacznij od zasilania i przewodu, a nie od zakupu termostatu.
Pomiar ciągłości termostatu ma sens dopiero po odłączeniu urządzenia od sieci i odłączeniu przewodów od badanego elementu. Obracanie pokrętłem może powodować przełączanie styków, ale pojedynczy test nie potwierdza poprawnej pracy termostatu w całym zakresie temperatur. Wynik trzeba odnieść do schematu i oznaczeń konkretnego termostatu.
Produkty zamarzają w chłodziarce
Sprawdź nastawę pokrętła, położenie produktów oraz to, czy żywność nie dotyka tylnej ściany. Jeżeli sprężarka nie wyłącza się po osiągnięciu niskiej temperatury, możliwy jest uszkodzony lub źle dobrany termostat. Po wymianie szczególne znaczenie ma prawidłowe ułożenie kapilary i jej końcówki pomiarowej.
Nie działa oświetlenie
Najpierw sprawdź żarówkę, jej osadzenie, oprawkę oraz przełącznik drzwi. W tej rodzinie urządzeń instrukcja przewiduje wymianę źródła światła na element o parametrach zgodnych z fabrycznym wyposażeniem; nie dobieraj żarówki wyłącznie po gwincie. Jeżeli nowa żarówka nie świeci, przyczyną może być oprawka, przewód albo styk przełącznika.
Woda zbiera się w komorze
Woda na dnie chłodziarki często wynika z niedrożnego otworu odpływowego lub nieprawidłowego spływania skroplin. Oczyść odpływ zgodnie z instrukcją urządzenia i sprawdź, czy produkty nie blokują tylnej ściany. Dopiero gdy odpływ jest drożny, a woda nadal pojawia się w nietypowym miejscu, sprawdzaj uszczelkę, ustawienie urządzenia i elementy układu odprowadzania skroplin.
Wymiana elementów dostępnych od strony komory

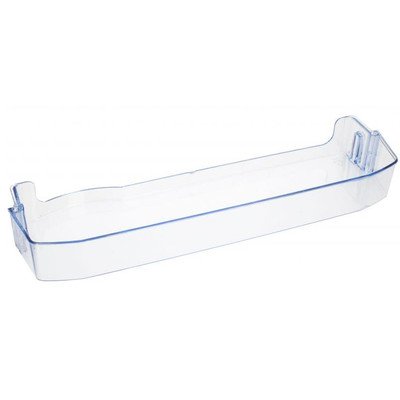

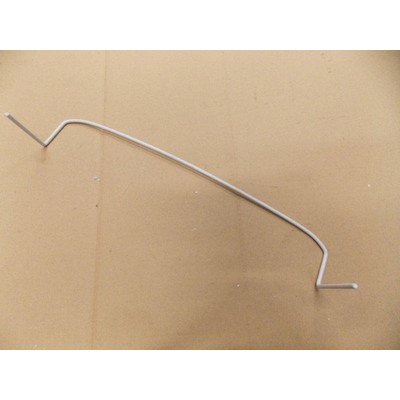

Półki, balkoniki, pojemniki, pokrętło termostatu, osłona termostatu i wybrane elementy oświetlenia są zwykle dostępne po otwarciu drzwi. Przed demontażem opróżnij część komory i zabezpiecz szklane elementy. Półkę wyjmuj bez skręcania, unosząc ją zgodnie z prowadnicami. Balkonik zwykle wysuwa się po uniesieniu, ale nie podważaj go na siłę, ponieważ plastikowe zaczepy mogą pęknąć.

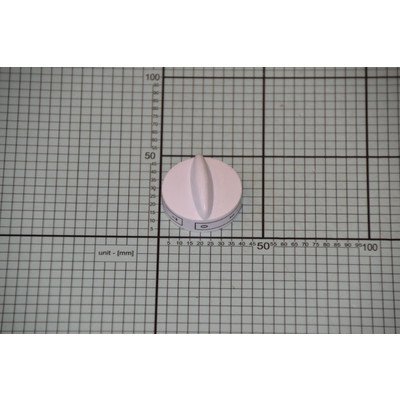

Przy wymianie pokrętła lub osłony termostatu zapamiętaj położenie elementu i nie ciągnij za kapilarę ani przewody. Jeśli element ma konektory, zrób zdjęcie połączeń przed ich odłączeniem. Po montażu sprawdź, czy przewody nie są przygniecione, a osłona nie naciska na pokrętło.
Wymiana termostatu z kapilarą
W starszych i prostszych konstrukcjach termostat znajduje się za osłoną w górnej części komory, w pobliżu oświetlenia i pokrętła. Droga dostępu może różnić się między wariantami, dlatego nie należy odkręcać przypadkowych elementów obudowy. Typowa kolejność obejmuje:
- Odłączenie wtyczki od gniazda.
- Zdjęcie pokrętła i osłony zgodnie z konstrukcją urządzenia.
- Oznaczenie przewodów lub wykonanie zdjęcia połączeń.
- Odłączenie konektorów i zwolnienie mocowania termostatu.
- Ostrożne wyjęcie kapilary z prowadnicy lub miejsca przy parowniku.
- Ułożenie nowej kapilary w takim samym miejscu i podłączenie przewodów zgodnie z dokumentacją oraz oznaczeniami.
- Montaż osłony i pokrętła, a następnie kontrola pracy po osiągnięciu temperatury roboczej.
Kapilary nie wolno załamywać, skracać, prostować agresywnie ani owijać z małym promieniem przy korpusie termostatu. Jeżeli nowy termostat ma inną długość kapilary, inny zakres pracy lub inne wyprowadzenia, sama zgodność nazwy handlowej nie wystarcza. Nie mostkuj termostatu na stałe i nie uruchamiaj urządzenia z odsłoniętymi połączeniami.
Opisane czynności przy instalacji elektrycznej wymagają doświadczenia, właściwych narzędzi i zachowania zasad bezpieczeństwa. Prace przy sprężarce, układzie chłodniczym, czynniku R600a lub przewodzie zasilającym powinien wykonywać wykwalifikowany technik. Nie nakłuwaj parownika ani rur układu chłodniczego.
Drzwi, zawiasy i uszczelka
Jeżeli drzwi opadają, ocierają o obudowę albo nie dociskają uszczelki, sprawdź kolejno wypoziomowanie chłodziarki, przeciążenie balkoników, stan zawiasu, ogranicznika i uszczelki. Pęknięty zawias lub ogranicznik może zmienić geometrię drzwi, ale sama wymiana uszczelki nie usunie problemu, jeśli drzwi są przekoszone.
Przed zamówieniem drzwi lub zawiasu porównaj stronę montażu, rozstaw mocowań, kształt elementu i pełne oznaczenie modelu. Po montażu drzwi powinny swobodnie się zamykać, a uszczelka powinna przylegać bez widocznych szczelin. Nie testuj szczelności przez długie pozostawianie drzwi otwartych; wystarczy kontrola równomiernego docisku i obserwacja, czy urządzenie utrzymuje temperaturę.
Kiedy nie kupować części na próbę
Nie wymieniaj jednocześnie termostatu, kompresora i elementów układu chłodniczego tylko dlatego, że chłodziarka nie osiąga temperatury. Najpierw wyklucz ustawienie, warunki otoczenia, nieszczelność drzwi, niedrożny odpływ, oblodzenie i niewłaściwe ułożenie produktów. Jeśli po tych kontrolach sprężarka pracuje długo, a chłodzenie pozostaje słabe lub szron tworzy się nietypowo, potrzebna jest diagnostyka układu chłodniczego, a nie przypadkowa wymiana części.
W przypadku elementów elektrycznych podstawowy pomiar może wykazać przerwę w obwodzie lub zwarcie, lecz nie zawsze potwierdzi działanie pod obciążeniem. Pomiar rezystancji kompresora, kontrola przekaźnika i badanie układu chłodniczego wymagają procedury właściwej dla konkretnego podzespołu.
Dobór części krok po kroku
- Odczytaj z tabliczki: Amica, pełny model, kod wyrobu i 14-cyfrowy numer fabryczny.
- Ustal, czy uszkodzony jest element konstrukcyjny, drzwi, oświetlenie, sterowanie czy układ chłodzenia.
- Porównaj oznaczenie starej części, zdjęcia, wymiary i mocowania.
- Przy termostacie sprawdź typ, zakres pracy, sposób podłączenia i długość kapilary.
- Przy półkach, balkonikach i pojemnikach sprawdź wymiary oraz punkty podparcia.
- Przy kompresorze, filtrze lub przewodzie zasilającym korzystaj z parametrów i zgodności katalogowej, a nie tylko z wyglądu.
Jeżeli nie masz pewności, prześlij zdjęcie tabliczki znamionowej oraz uszkodzonego elementu. Pełne oznaczenia są ważniejsze niż skrócona nazwa VKS15697W lub podobieństwo części znalezionej w innej chłodziarce Amica.
FAQ
Czy VKS15697W i FC153BEW+01AE oznaczają to samo urządzenie?
Są to oznaczenia powiązane z kategorią Amica 1170486. Przy zakupie części warto jednak podać pełne dane z tabliczki znamionowej, ponieważ sam skrócony model może nie ujawnić wszystkich wariantów wykonania.
Czy brak chłodzenia oznacza uszkodzony termostat?
Nie. Podobny objaw mogą powodować między innymi niewłaściwa nastawa, zbyt wysoka temperatura otoczenia, nieszczelne drzwi, oblodzenie, problem z odpływem, nieszczelność układu lub niesprawna sprężarka. Termostat można podejrzewać dopiero po sprawdzeniu podstawowych przyczyn i jego połączeń.
Jak dobrać termostat do tej chłodziarki?
Porównaj oznaczenie starego termostatu, zakres pracy, długość i sposób prowadzenia kapilary, wyprowadzenia oraz pełne dane Amica z tabliczki. Nie dobieraj go wyłącznie po liczbie styków lub wyglądzie.
Czy można wymienić półkę albo balkonik bez serwisanta?
Elementy wyposażenia komory zwykle można wymienić po odłączeniu urządzenia i ostrożnym wyjęciu starej części. Przed zakupem zmierz element i sprawdź zaczepy, ponieważ podobne półki mogą mieć inny profil lub rozstaw podpór.
Co zrobić, gdy po wymianie części chłodziarka nadal nie działa prawidłowo?
Sprawdź, czy część ma właściwe oznaczenie, przewody są podłączone zgodnie z wcześniejszym układem, a kapilara lub przewód nie zostały uszkodzone. Jeśli sprężarka pracuje bez przerwy, a chłodzenie jest słabe, nie wymieniaj kolejnych elementów na próbę — potrzebna jest diagnostyka układu chłodniczego.
