1194473 - FM135BUWE01AV (FM135.4(E)) Amica
Części do Amica 1194473 - FM135BUWE01AV (FM135.4(E)) dobiera się na podstawie pełnych oznaczeń urządzenia oraz wykonania elementu. Przy problemach z chłodzeniem, oświetleniem, wodą lub wyposażeniem najpierw rozdziel usterkę regulacji temperatury od awarii zasilania, sprężarki albo części mechanicznej.
Jak rozpoznać właściwą część do Amica FM135.4(E)
Kategoria dotyczy części do wolnostojącego urządzenia Amica oznaczonego jako 1194473 - FM135BUWE01AV (FM135.4(E)). Instrukcja dla rodziny FM135.4 opisuje układ z regulacją mechanicznym termostatem, oświetleniem oraz komorą zamrażarki, ale poszczególne wykonania mogą różnić się wyposażeniem i detalami montażowymi. Dlatego nie należy dobierać części wyłącznie po nazwie handlowej „FM135.4”, wyglądzie albo liczbie pinów.
Przed zakupem odczytaj z tabliczki znamionowej:
- model i pełne oznaczenie urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie uszkodzonej części, jeśli jest widoczne;
- wymiary, sposób mocowania, liczbę przewodów lub typ złącza — zależnie od rodzaju elementu.
W tym modelu tabliczka znamionowa znajduje się na dole wewnętrznej ściany komory chłodziarki. Przy częściach elektrycznych porównaj także układ przewodów i oznaczenia na starej części. Identyczne złącze nie potwierdza zgodności, ponieważ termostat, wyłącznik, kondensator lub przewód mogą mieć inne parametry i sposób pracy.
Gdy lodówka nie chłodzi albo pracuje bez przerwy
Objaw: nie świeci światło i nie słychać pracy sprężarki
Najpierw sprawdź, czy w gniazdku jest zasilanie, czy wtyczka i przewód nie są uszkodzone oraz czy pokrętło termostatu nie znajduje się w pozycji OFF albo 0. Jeśli nie działa zarówno oświetlenie, jak i chłodzenie, podejrzenie powinno obejmować zasilanie urządzenia, przewód, połączenia i termostat, a nie od razu sprężarkę.
Jeżeli światło działa, ale sprężarka nie startuje, sam wyłącznik oświetlenia nie jest przyczyną braku chłodzenia. W urządzeniu z termostatem mechanicznym należy sprawdzić, czy regulator załącza obwód sprężarki. Pomiar ciągłości wykonuje się po odłączeniu urządzenia od sieci i odłączeniu przewodów od badanego elementu. Nie mierz ciągłości na podłączonym obwodzie.
Brak przejścia na stykach roboczych przy ustawieniu, w którym termostat powinien załączać chłodzenie, wskazuje na uszkodzenie lub nieprawidłową pracę termostatu. Sam test omomierzem nie potwierdza jednak sprawności całego układu: nie sprawdza poprawności punktu zadziałania, stanu kapilary ani reakcji podczas zmiany temperatury.
Objaw: sprężarka próbuje wystartować, słychać kliknięcie i po chwili się wyłącza
Taki cykl może wskazywać na problem z przekaźnikiem lub elementem rozruchowym sprężarki, zabezpieczeniem termicznym albo samą sprężarką. Nie należy automatycznie kupować termostatu tylko dlatego, że urządzenie nie chłodzi.
Sprawdź, czy termostat rzeczywiście podaje zasilanie, czy połączenia przy sprężarce są pewne i czy element rozruchowy nie ma śladów nadpalenia. Powtarzające się kliknięcie zabezpieczenia termicznego po krótkiej próbie startu może oznaczać zbyt duży prąd rozruchowy, problem mechaniczny sprężarki lub niewłaściwe warunki pracy. Ocena prądu, uzwojeń i układu chłodniczego wymaga właściwego miernika oraz doświadczenia serwisowego.
Nie wykonuj trwałego mostkowania termostatu ani prób pod napięciem bez kwalifikacji. Krótkie testy obwodu sprężarki są czynnościami serwisowymi i nie zastępują diagnozy całego urządzenia.
Objaw: sprężarka pracuje długo, a temperatura nadal jest zbyt wysoka
Zanim podejrzysz termostat, sprawdź prostsze przyczyny:
- Czy pokrętło nie jest ustawione zbyt nisko i czy drzwi prawidłowo się domykają.
- Czy uszczelka przylega na całym obwodzie i nie jest pęknięta albo odkształcona.
- Czy skraplacz z tyłu nie jest mocno zakurzony i czy urządzenie ma zapewniony przepływ powietrza.
- Czy parownik nie jest nadmiernie oblodzony oraz czy odpływ skroplin nie jest zatkany.
- Czy po rozmrożeniu i kilku godzinach pracy temperatura rzeczywiście spada.
Jeśli sprężarka pracuje, lecz chłodzenie jest słabe, przyczyną może być także nieszczelność, niedrożność układu chłodniczego albo spadek wydajności sprężarki. Tych usterek nie potwierdzi pomiar samego termostatu. Ingerencja w układ z czynnikiem chłodniczym R600a wymaga wykwalifikowanego chłodnika; nie wolno nakłuwać parownika, zginać kapilary układu chłodniczego ani sprawdzać szczelności płomieniem.
Objaw: lodówka chłodzi, ale nie wyłącza się
Najpierw zmierz temperaturę w komorze i oceń warunki pracy. Długi cykl może być skutkiem wysokiej temperatury otoczenia, częstego otwierania drzwi, dużej ilości świeżych produktów, zabrudzonego skraplacza lub nieszczelnej uszczelki. W FM135.4 nastawa pośrednia jest punktem wyjścia, ale cykle pracy zależą od obciążenia i temperatury pomieszczenia.
Jeżeli urządzenie po osiągnięciu prawidłowej temperatury nadal nie rozłącza sprężarki, sprawdź termostat i położenie kapilary. Kapilara musi być poprowadzona i zamocowana tak jak w oryginale. Zagięcie, uszkodzenie albo niewłaściwe ułożenie może zmienić reakcję regulatora. Nie prostuj ani nie skracaj kapilary na własną rękę.
Termostat, pokrętło i kapilara
W rodzinie FM135.4 panel sterowania obejmuje źródło światła oraz termostat. Obrót pokrętła zmienia temperaturę zadaną: niższa pozycja oznacza cieplejszą pracę, a wyższa — niższą temperaturę, ale skala może zależeć od wykonania urządzenia.
Typowe objawy uszkodzonego termostatu to brak załączenia sprężarki, nieregularne cykle, ciągła praca mimo osiągania niskiej temperatury albo wyraźna reakcja na poruszanie pokrętłem bez stabilnej zmiany pracy. Podobne objawy mogą powodować jednak problemy z zasilaniem, przekaźnikiem rozruchowym, sprężarką, szczelnością drzwi lub układem chłodniczym.
Jak sprawdzić termostat
- Odłącz wtyczkę od gniazdka i zdejmij osłonę regulatora zgodnie z konstrukcją danego wykonania.
- Zrób zdjęcie połączeń przed odłączeniem przewodów. Nie kieruj się wyłącznie kolorem przewodu.
- Odczytaj oznaczenia styków i wykonaj pomiar ciągłości na odłączonym termostacie.
- Obróć pokrętło przez zakres pracy i sprawdź, czy styki przełączają się w określonym położeniu.
- Jeżeli producent części podaje temperatury załączenia i wyłączenia, porównaj je z dokumentacją właściwego wariantu, a nie z przypadkowym termostatem o podobnym symbolu.
Kliknięcie pokrętła albo przejście na mierniku wskazuje tylko na mechaniczne przełączenie styków. Nie dowodzi prawidłowego punktu zadziałania w temperaturze roboczej ani sprawności kapilary.
Dostęp i wymiana części
W tym typie urządzenia termostat i element oświetlenia znajdują się zwykle w górnej części komory chłodziarki, za obudową panelu sterowania. Dokładny dostęp zależy od wykonania obudowy. Przed rozpoczęciem pracy opróżnij fragment komory, odłącz urządzenie od zasilania i nie ciągnij za przewody.
Przy wymianie termostatu:
- Ustaw pokrętło w położeniu wyłączonym, odłącz wtyczkę i zabezpiecz ją przed przypadkowym podłączeniem.
- Zdemontuj pokrętło oraz osłonę w zakresie potrzebnym do odsłonięcia regulatora.
- Oznacz przewody i sfotografuj ich położenie przed odłączeniem.
- Odłącz termostat od mocowania i ostrożnie wyjmij kapilarę z prowadzenia.
- Nie załamuj, nie skracaj i nie zwijaj kapilary. Końcówkę nowego elementu umieść w takim samym miejscu i na takiej samej głębokości jak oryginalną, jeśli konstrukcja przewiduje wsuwanie w prowadnicę.
- Zamocuj regulator, podłącz przewody zgodnie z oznaczeniami i załóż osłonę.
- Po uruchomieniu obserwuj cykl pracy oraz temperaturę, zamiast oceniać naprawę wyłącznie po tym, że sprężarka wystartowała.
Jeżeli kapilara nie daje się wyjąć z wyczuciem albo jej prowadzenie nie jest widoczne, nie wyrywaj jej i nie rozbieraj pianki izolacyjnej. W niektórych konstrukcjach jest prowadzona w kanale obudowy, a próba siłowego demontażu może uszkodzić parownik.

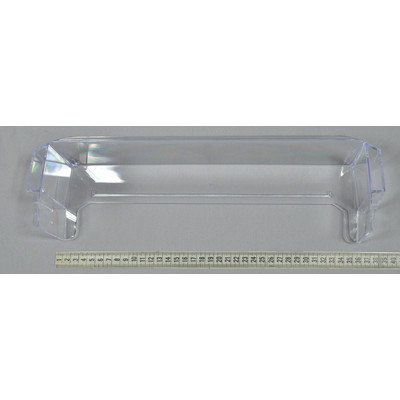

Wymiana półki, balkonika, pokrętła, klosza lub wyłącznika drzwi zwykle nie wymaga ingerencji w układ chłodniczy. Półkę wyjmuje się przez uniesienie i wysunięcie, a balkonik przez uniesienie i wyjęcie z prowadnic, ale przed zakupem porównaj szerokość, kształt zaczepów i położenie elementu. Przy wyłączniku oświetlenia sprawdź, czy problem nie wynika z przepalonej żarówki, luźnego styku albo przerwy w przewodzie.
Bezpieczeństwo podczas naprawy
Przed czyszczeniem, demontażem osłon i pomiarami bezwzględnie odłącz urządzenie od sieci. Nie wystarczy wyłączyć pokrętła, jeśli czynność dotyczy przewodów lub elementów elektrycznych.
Nie dotykaj sprężarki bezpośrednio po pracy, nie manipuluj przy rurach układu chłodniczego i nie używaj ostrych narzędzi do usuwania lodu. Jeżeli doszło do uszkodzenia obiegu chłodniczego, oddal źródła zapłonu, przewietrz pomieszczenie i przerwij pracę.
Opisane pomiary elektryczne i czynności przy obwodzie sprężarki wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Naprawę układu chłodniczego, wymianę sprężarki i ocenę szczelności pozostaw wykwalifikowanemu serwisantowi.
Jak uniknąć błędnego zakupu
Nie zamawiaj części na podstawie samego oznaczenia FM135.4(E), fotografii ani skróconego modelu. Wariant 1194473 może różnić się od podobnie nazwanych urządzeń wykonaniem wyposażenia i części elektrycznych.
Przed zamówieniem porównaj:
- pełne oznaczenie Amica z tabliczki znamionowej;
- kod wyrobu i 14-cyfrowy numer fabryczny;
- numer części nadrukowany na starym elemencie;
- wymiary i punkty mocowania;
- liczbę oraz ułożenie styków;
- długość i sposób prowadzenia kapilary, jeśli kupujesz termostat;
- stronę montażu w przypadku półek, balkoników, zawiasów i zaślepek.
Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, zdjęcie starej części i fotografie mocowania. To pozwala porównać wariant urządzenia bez wymiany kilku elementów na próbę.
FAQ
Czy brak chłodzenia oznacza uszkodzony termostat?
Nie. Podobny objaw powodują między innymi brak zasilania, uszkodzenie elementu rozruchowego sprężarki, zabrudzony skraplacz, nieszczelna uszczelka, oblodzenie, nieszczelność układu lub awaria sprężarki. Termostat należy oceniać dopiero po rozdzieleniu tych możliwości.
Czy można dobrać termostat tylko po nazwie FM135.4?
Nie powinno się tego robić. Termostat musi mieć właściwą charakterystykę, długość kapilary, sposób mocowania i układ styków. Potrzebne są pełne dane z tabliczki znamionowej oraz oznaczenie starego elementu.
Czy pomiar ciągłości potwierdza sprawność termostatu?
Tylko częściowo. Pomiar pokazuje, czy styki przełączają obwód w danych warunkach. Nie potwierdza prawidłowej temperatury załączenia, wyłączenia, stanu kapilary ani zachowania regulatora podczas normalnej pracy.
Gdzie znaleźć oznaczenia urządzenia Amica?
W modelu FM135.4(E) tabliczka znamionowa znajduje się na dole wewnętrznej ściany komory chłodziarki. Odczytaj model, kod wyrobu i 14-cyfrowy numer fabryczny, zachowując wszystkie znaki.
Czy części z FM135.4 pasują do FM135.4(E)?
Nie należy zakładać tego automatycznie. Litera lub końcówka oznaczenia może wskazywać inny wariant wykonania. Zgodność trzeba potwierdzić po pełnych danych urządzenia i numerze części.
Co zrobić, gdy po wymianie termostatu sprężarka pracuje bez przerwy?
Sprawdź położenie kapilary, szczelność drzwi, temperaturę w komorze, oblodzenie i czystość skraplacza. Jeżeli te punkty są prawidłowe, potrzebna jest dalsza diagnostyka termostatu oraz układu chłodniczego; nie wymieniaj kolejnych części bez potwierdzenia przyczyny.
