1191676 - FY516AUHE01AG (FY5169.3DFBX) Amica
Części do chłodziarko-zamrażarki Amica FY5169.3DFBX dobieraj po pełnych danych urządzenia, nie tylko po wyglądzie elementu. Przy problemach z temperaturą, wodą, szronem, oświetleniem lub drzwiami warto najpierw rozróżnić usterkę części od zatkanego odpływu, złego obiegu powietrza albo nieszczelności. To ogranicza ryzyko zakupu niewłaściwego komponentu.
Jak rozpoznać, której części potrzebuje Amica FY5169.3DFBX
Model FY5169.3DFBX, oznaczany także jako FY516AUHE01AG i kod wyrobu 1191676, jest chłodziarko-zamrażarką typu Side by Side z pełnym systemem No Frost, kompresorem inwerterowym, elektronicznym sterowaniem oraz niezależnym nadzorowaniem temperatury komór. W takiej konstrukcji podobny objaw może wynikać zarówno z części mechanicznej, jak i z problemu z obiegiem powietrza, odszranianiem, czujnikiem lub sterowaniem.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Lodówka słabo chłodzi lub długo pracuje | Zablokowany obieg powietrza, oblodzenie parownika, nieszczelne drzwi, zabrudzony skraplacz, problem z czujnikiem, wentylatorem albo układem chłodniczym | Ustawienie produktów, domykanie drzwi, stan uszczelki, temperaturę w obu komorach i rozkład szronu | Równomierne oblodzenie i prawidłowa praca wentylatora nie potwierdzają sprawności czujnika ani sterowania. Brak chłodu przy pracy sprężarki może wymagać diagnostyki układu chłodniczego |
| Zamrażarka działa, a chłodziarka jest zbyt ciepła | Wentylator nie tłoczy powietrza, kanał powietrzny jest oblodzony lub zablokowany, uszkodzony czujnik albo element sterujący | Sprawdź, czy po zamknięciu drzwi słychać pracę wentylatora w cyklu chłodzenia. Obejrzyj, czy nie ma nietypowego lodu przy kanałach nawiewu | Brak dźwięku nie przesądza o uszkodzeniu silnika, ponieważ wentylator może być wyłączany przez sterownik, przy otwartych drzwiach albo podczas odszraniania |
| Woda pojawia się pod szufladami lub na dnie chłodziarki | Niedrożny otwór odpływowy, zanieczyszczony wąż odpływu, nieprawidłowe wypoziomowanie albo nadmierne oszronienie | Odłącz urządzenie od zasilania, oczyść rynienkę i delikatnie udrożnij odpływ zgodnie z instrukcją. Sprawdź, czy woda odpływa bez przelewania | Jeżeli po udrożnieniu problem wraca, przyczyną może być zamarzanie odpływu, usterka odszraniania lub nieprawidłowa praca układu No Frost |
| W zamrażarce pojawia się dużo lodu lub urządzenie głośno pracuje | Nieszczelne drzwi, źle ułożona uszczelka, częste otwieranie, problem z odszranianiem lub wentylatorem | Obejrzyj uszczelkę na całym obwodzie, sprawdź domykanie i czy produkty nie blokują drzwi. Po odłączeniu urządzenia oceń, czy lód nie ogranicza nawiewu | Samo rozmrożenie może przywrócić pracę tylko tymczasowo. Jeżeli lód narasta ponownie, trzeba sprawdzić obwód odszraniania, czujniki i sterowanie |
| Nie działa oświetlenie albo panel nie reaguje | Uszkodzony wyłącznik drzwi, moduł oświetlenia, przewody, zasilanie lub elektronika sterująca | Sprawdź, czy urządzenie chłodzi, czy działa wyświetlacz i czy problem występuje przy różnych położeniach drzwi | Brak światła przy prawidłowej pracy chłodzenia częściej kieruje diagnostykę w stronę wyłącznika, modułu LED lub połączeń, a nie sprężarki |
| Drzwi nie domykają się lub ocierają | Uszkodzony zawias, ogranicznik, źle ustawione nóżki, przeciążony balkonik albo zdeformowana uszczelka | Sprawdź poziom urządzenia, luz na zawiasach, położenie ogranicznika i przyleganie uszczelki | Wymiana zawiasu nie rozwiąże problemu, jeżeli korpus stoi krzywo albo ciężar produktów odkształca drzwi |
Co sprawdzić przed zakupem części
Najpierw wykonaj oględziny bez demontażu elementów układu chłodniczego:
- sprawdź, czy urządzenie ma zasilanie, a panel sterowania działa;
- zmierz temperaturę niezależnym termometrem po ustabilizowaniu pracy, zamiast opierać diagnozę wyłącznie na wskazaniu wyświetlacza;
- obejrzyj uszczelki i sprawdź, czy drzwi przylegają na całym obwodzie;
- nie zasłaniaj kanałów nawiewu produktami ani pojemnikami;
- sprawdź, czy z tyłu urządzenia zachowano wymaganą przestrzeń wentylacyjną;
- ustal, czy problem dotyczy obu komór, tylko chłodziarki, tylko zamrażarki, czy jedynie funkcji dodatkowej.
Jeżeli woda stoi na dnie chłodziarki, nie zaczynaj od wymiany czujnika lub modułu. W pierwszej kolejności oczyść odpływ i sprawdź, czy rynienka nie jest zabrudzona. Jeśli urządzenie jest z serii No Frost i pojawia się powtarzające oblodzenie, samo rozmrożenie nie potwierdza sprawności układu — usuwa jedynie skutek.
Czujnik temperatury i wentylator
Czujnik temperatury można badać omomierzem po odłączeniu urządzenia od zasilania i odłączeniu czujnika od obwodu, aby pomiar nie obejmował elektroniki sterującej. Należy zapisać temperaturę elementu i odczytaną rezystancję, a następnie porównać wynik z charakterystyką przewidzianą dla konkretnego czujnika i modelu. Nie ma jednej uniwersalnej rezystancji dla wszystkich czujników stosowanych w lodówkach Amica.
Wynik nieskończonej rezystancji, zwarcie albo wyraźna niestabilność podczas spokojnej zmiany temperatury wskazują na podejrzenie uszkodzenia przewodu lub czujnika. Prawidłowy pomiar rezystancji w temperaturze pokojowej nie potwierdza jednak poprawnej pracy pod obciążeniem, poprawności przewodów w całej wiązce ani działania wejścia modułu.
Wentylator należy oceniać razem z warunkami jego pracy. Sprawdź, czy łopatki nie są zablokowane lodem, czy silnik nie ma luzu i czy złącze nie jest zaśniedziałe. Pomiar napięcia zasilającego wentylator wykonuje wyłącznie osoba mająca kwalifikacje do pracy przy urządzeniach elektrycznych i korzystająca ze schematu właściwego dla tej wersji. Brak napięcia na silniku nie oznacza automatycznie uszkodzenia wentylatora — przyczyną może być czujnik, sterownik, otwarte drzwi, cykl odszraniania albo przerwa w przewodach.
Odpływ, odszranianie i oblodzenie
Woda na dnie chłodziarki często wynika z zatkanego odpływu skroplin. Po odłączeniu wtyczki można wyjąć produkty i elementy wyposażenia zapewniające dostęp do rynienki, a następnie delikatnie oczyścić otwór przeznaczonym do tego przepychaczem. Nie używaj ostrego drutu, który może uszkodzić kanał, i nie wlewaj dużej ilości gorącej wody do wnętrza urządzenia.

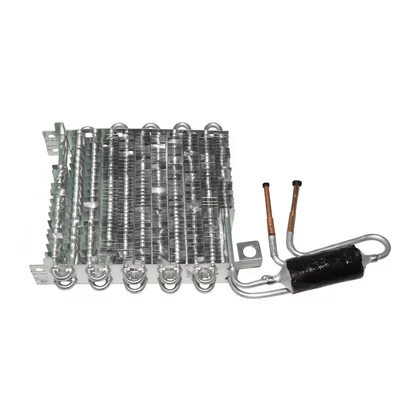

W zamrażarce No Frost nie należy usuwać lodu ostrym narzędziem ani nagrzewać plastików suszarką lub grzejnikiem. Przebicie parownika albo uszkodzenie izolacji może zakończyć się kosztowną naprawą układu chłodniczego. Jeżeli po pełnym, bezpiecznym rozmrożeniu urządzenie działa tylko przez krótki czas, trzeba sprawdzić elementy odszraniania, czujniki, drożność odpływu i sterowanie, zamiast ponownie wymieniać przypadkową część.
Dostęp do części i wymiana

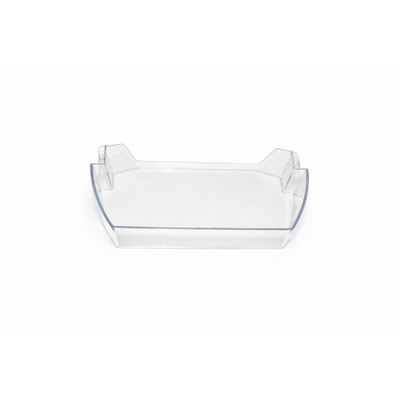

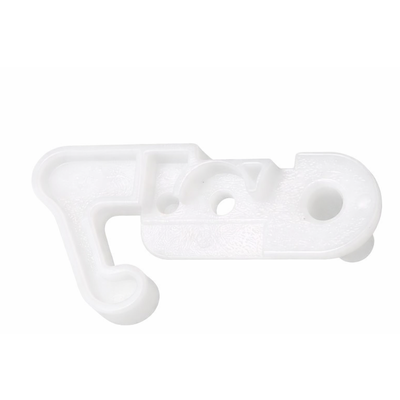

Półki, balkoniki, szuflady, ograniczniki oraz część elementów drzwi można zwykle wyjąć od strony komory po ich odciążeniu. Przed zamówieniem elementu mechanicznego porównaj stronę montażu, kształt zaczepów, rozstaw mocowań i wymiary. Przy zawiasach i ogranicznikach warto podeprzeć drzwi, aby ich ciężar nie obciążał pozostałych mocowań.
Do czujników, wentylatora, modułu sterującego i elementów układu No Frost dostęp uzyskuje się zależnie od wersji przez osłony wewnętrzne, panel sterowania albo tylną część urządzenia. Przed demontażem oznacz złącza i wykonaj zdjęcie ułożenia przewodów. Nie ciągnij za przewody, nie przebijaj osłon parownika i nie odrywaj na siłę elementów, których mocowanie nie jest widoczne.
Opisane czynności serwisowe przy pomiarach elektrycznych, module sterującym, wentylatorze i układzie chłodniczym wymagają doświadczenia, właściwych narzędzi oraz kwalifikacji. Nie wykonuj pomiarów pod napięciem ani ingerencji w obieg czynnika chłodniczego bez odpowiedniego przygotowania.
Po montażu sprawdź, czy złącza są całkowicie osadzone, przewody nie są przyciśnięte, wentylator obraca się swobodnie, drzwi domykają się, a urządzenie osiąga temperaturę w obu komorach. Nie mostkuj wyłączników drzwi ani zabezpieczeń i nie uruchamiaj lodówki z uszkodzoną izolacją przewodów.
Dobór części do modelu Amica
W przypadku urządzeń Amica nie wystarcza skrócona nazwa modelu. Przed zakupem przygotuj:
- model: FY5169.3DFBX;
- kod wyrobu: FY516AUHE01AG;
- kod urządzenia w katalogu: 1191676;
- kod części odczytany z uszkodzonego elementu, jeśli jest widoczny;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczka znamionowa znajduje się w miejscu wskazanym przez producenta, zwykle wewnątrz urządzenia. Samo zdjęcie części, identyczne złącze lub podobny wygląd nie gwarantują zgodności. Różnice mogą dotyczyć wersji sterowania, długości przewodu, kierunku montażu, wymiarów, rodzaju mocowania, parametrów silnika albo oprogramowania modułu.
Przy częściach mechanicznych zmierz element po wyjęciu i porównaj punkty mocowania. Przy czujnikach, wentylatorach, modułach i podzespołach No Frost potwierdź zgodność katalogową z pełnym oznaczeniem urządzenia. Jeśli dane są niepełne, przygotuj zdjęcie tabliczki znamionowej, oznaczenie starej części i fotografie złączy — to bezpieczniejsza podstawa doboru niż zakup elementu „na próbę”.
FAQ
Czy woda na dnie lodówki oznacza uszkodzenie części?
Nie. Najpierw sprawdź drożność odpływu skroplin, stan rynienki, ustawienie urządzenia i domykanie drzwi. Dopiero powtarzające się zamarzanie odpływu lub oblodzenie po rozmrożeniu uzasadnia diagnostykę odszraniania, czujników i sterowania.
Czy po wymianie wentylatora lodówka powinna od razu zacząć chłodzić?
Nie zawsze. Wentylator może nie pracować podczas określonych cykli, przy otwartych drzwiach albo przy problemie z czujnikiem i modułem. Po wymianie trzeba sprawdzić również drożność kanałów powietrznych i obecność lodu.
Czy można dobrać część tylko po modelu FY5169.3DFBX?
Model jest ważny, ale dla Amica należy potwierdzić także kod wyrobu oraz pełny 14-cyfrowy numer fabryczny. Wariant wykonania może zmieniać zastosowany czujnik, wiązkę, moduł, wentylator lub element drzwi.
Czy prawidłowa rezystancja czujnika potwierdza jego sprawność?
Nie w pełni. Pomiar musi być wykonany po odłączeniu czujnika od obwodu i przy znanej temperaturze. Pojedynczy poprawny odczyt nie wykrywa wszystkich uszkodzeń przewodów, błędów charakterystyki ani problemów wejścia modułu.
Czy można rozmrażać zamrażarkę suszarką?
Nie. Gorące powietrze może odkształcić plastiki, uszkodzić izolację lub doprowadzić do przebicia parownika. Bezpieczniej odłączyć urządzenie, otworzyć drzwi i pozostawić je do naturalnego rozmrożenia, zabezpieczając podłogę przed wodą.
Co przesłać do weryfikacji części?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie urządzenia, kod starej części, zdjęcie złączy oraz informację, jaki objaw występuje i co zostało już sprawdzone. Dzięki temu można odróżnić część właściwą dla modelu od podobnego wariantu.
