38654 - AGK 3222IX A POLSKA CHŁ.-ZAM.(KF320INOX)
Części do chłodziarko-zamrażarki Amica AGK 3222IX A KF320 dobiera się na podstawie pełnego oznaczenia urządzenia oraz rodzaju usterki. Przy braku chłodzenia, wodzie, szronie lub uszkodzeniu wyposażenia sprawdź najpierw objawy i sposób mocowania, a dopiero potem wybierz termostat, czujnik, parownik, uszczelkę albo element wnętrza.
Jak rozpoznać właściwy zakres części

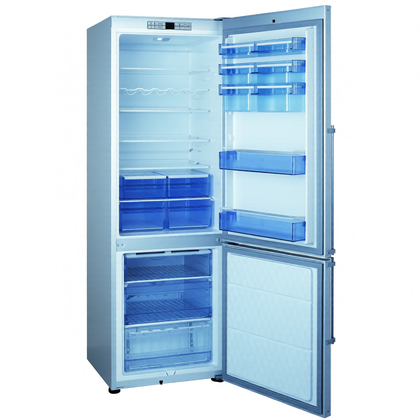

Kategoria dotyczy wolnostojącej chłodziarko-zamrażarki Amica AGK 3222IX A, oznaczanej także jako KF320INOX. W tym typie urządzenia można spotkać zarówno części wyposażenia, takie jak półki, balkoniki, pojemniki i elementy oświetlenia, jak i podzespoły wpływające na chłodzenie: termostat, czujniki temperatury, parownik, sprężarkę oraz elementy instalacji elektrycznej.
Nie zakładaj, że każda część opisana jako „do KF320” pasuje do każdego wariantu. W starszych urządzeniach podobnie wyglądające elementy mogą różnić się wymiarami, mocowaniem, długością kapilary, charakterystyką czujnika albo numerem wykonania.
Objaw nie wskazuje jeszcze konkretnej części
Przed zamówieniem elementu ustal, co dokładnie dzieje się z urządzeniem:
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Chłodziarka jest za ciepła, a zamrażarka nadal mrozi | termostat, niewłaściwe sterowanie, ograniczony przepływ powietrza, problem z układem chłodniczym | temperaturę w obu komorach, cykl pracy sprężarki, oszronienie parownika i szczelność drzwi | prawidłowa praca sprężarki nie wyklucza problemu z termostatem ani układem chłodniczym |
| Lodówka pracuje niemal bez przerwy | nieszczelność drzwi, oblodzenie, zabrudzony skraplacz, ubytek czynnika, słaba sprężarka, termostat | uszczelkę, warstwę lodu, czystość skraplacza i sposób narastania szronu | sama długa praca nie potwierdza uszkodzenia termostatu |
| Urządzenie uruchamia się rzadko albo nie uruchamia sprężarki | termostat, połączenia, zabezpieczenie termiczne, sprężarka lub zasilanie | czy słychać kliknięcie termostatu, czy dochodzi zasilanie do właściwego obwodu i czy sprężarka próbuje startować | brak kliknięcia jest wskazówką, ale nie zastępuje pomiaru i kontroli całego obwodu |
| Szron lub lód pojawia się w nietypowym miejscu | nieszczelność, złe ułożenie produktów, niedrożny odpływ, niewłaściwa praca układu chłodniczego | uszczelkę, odpływ skroplin, rozkład szronu i drożność kanałów | nierównomierny szron może wskazywać na problem wymagający diagnostyki chłodniczej |
| Woda zbiera się pod szufladami lub na dnie | zatkany odpływ skroplin, zamarznięty kanał, nieszczelność drzwi | otwór odpływowy i przepływ wody po rozmrożeniu | wymiana części nie jest potrzebna, jeśli przyczyną jest samo zabrudzenie |
| Nie świeci światło | żarówka lub moduł LED, oprawa, odbłyśnik, wyłącznik drzwi, przewody | źródło światła, styki i reakcję wyłącznika po otwarciu drzwi | brak oświetlenia nie oznacza automatycznie awarii modułu sterującego |
| Pękła półka, szuflada lub balkonik | przeciążenie, uderzenie, starzenie tworzywa, nieprawidłowe prowadzenie | wymiary, punkty podparcia, stronę montażu i kształt zaczepów | część konstrukcyjna może pasować tylko do określonego wariantu wnętrza |
Gdy chłodziarka nie chłodzi prawidłowo
Najpierw zmierz temperaturę niezależnym termometrem po ustabilizowaniu pracy urządzenia. Wskazanie pokrętła lub panelu jest nastawą, a nie dowodem rzeczywistej temperatury w komorze. Porównaj temperaturę chłodziarki i zamrażarki oraz zapisz, czy sprężarka pracuje długo, krótko czy nie startuje.
Następnie sprawdź prostsze przyczyny:
- czy drzwi domykają się bez odbijania i czy uszczelka przylega na całym obwodzie;
- czy produkty nie zasłaniają kanałów przepływu powietrza;
- czy na tylnej ściance lub w zamrażarce nie ma nadmiernej warstwy lodu;
- czy skropliny odpływają przez otwór odpływowy;
- czy skraplacz i przestrzeń przy sprężarce nie są pokryte grubą warstwą kurzu;
- czy po rozmrożeniu objaw wraca w podobny sposób.
Jeżeli po pełnym rozmrożeniu urządzenie przez pewien czas działa prawidłowo, a później ponownie pojawia się lód lub brak przepływu zimnego powietrza, trzeba rozważyć problem z obiegiem powietrza, czujnikiem albo układem odszraniania, jeśli dany wariant go posiada. Jeżeli szron tworzy się tylko na małym fragmencie parownika, a sprężarka pracuje długo, przyczyną może być układ chłodniczy lub sprężarka; takiej diagnozy nie potwierdza się samą wymianą termostatu.
Sprawdzenie termostatu i czujnika
W starszych konstrukcjach z mechanicznym sterowaniem termostat znajduje się zwykle za pokrętłem regulacji, w górnej części komory chłodziarki, w pobliżu oprawy oświetlenia. Wariant z kapilarą wymaga ostrożnego prowadzenia cienkiej rurki w osłonie. Nie wolno jej załamywać, skracać ani wyciągać na siłę z kanału prowadzącego.
Przy odłączonym od sieci urządzeniu można sprawdzić ciągłość styków termostatu na różnych położeniach pokrętła. Wynik należy interpretować zgodnie z działaniem danego modelu: w jednym zakresie styki powinny przewodzić, a po osiągnięciu temperatury zadanej rozłączyć obwód. Brak przejścia w każdym położeniu albo brak reakcji na zmianę temperatury wskazuje na uszkodzenie, ale prawidłowa ciągłość w spoczynku nie potwierdza jeszcze poprawnej pracy pod obciążeniem.
Jeżeli urządzenie ma czujnik NTC, rezystancję mierzy się po odłączeniu przewodów czujnika od układu. Wartość musi zmieniać się wraz z temperaturą, a jej interpretację trzeba odnieść do charakterystyki konkretnego czujnika i dokumentacji urządzenia. Pomiar jednej wartości w temperaturze pokojowej nie wystarcza do potwierdzenia sprawności. Przerwa, zwarcie lub brak przewidywalnej zmiany rezystancji przy zmianie temperatury są podstawą do dalszej kontroli czujnika i wiązki.
Nie mostkuj termostatu ani zabezpieczeń jako rozwiązania użytkowego. Próby pod napięciem oraz pomiary w obwodzie sprężarki są przeznaczone dla osoby mającej odpowiednie kwalifikacje, przyrządy i doświadczenie.
Dostęp do części i wymiana
Zakres demontażu zależy od wykonania urządzenia. Przy częściach wewnętrznych zwykle zaczyna się od wyjęcia produktów, półek i szuflad. Przy termostacie może być konieczne zdjęcie pokrętła oraz osłony sterowania. Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz przewody; kolory nie powinny być traktowane jako uniwersalne przypisanie funkcji.
Przy wymianie termostatu z kapilarą:
- odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym włączeniem;
- zdejmij elementy zasłaniające termostat;
- sfotografuj połączenia i oznaczenie starego podzespołu;
- odłącz przewody zgodnie z dokumentacją lub oznaczeniami wykonanymi przed demontażem;
- wysuń kapilarę bez zaginania i porównaj długość oraz sposób prowadzenia z nową częścią;
- umieść kapilarę w tym samym kanale i miejscu pomiarowym, bez wciskania jej na siłę;
- zamontuj osłonę, pokrętło i pozostałe elementy, a następnie sprawdź cykl pracy urządzenia.
Jeśli kapilara zatrzymuje się w kanale, nie używaj większej siły. W środku może znajdować się zakręt, uchwyt lub uszkodzona prowadnica. Wyciąganie jej na siłę może uszkodzić izolację albo element znajdujący się w ściance.
Wymiana czujnika wymaga zachowania jego położenia, sposobu izolacji i prowadzenia przewodu. Przy parowniku lub innych elementach układu chłodniczego nie wykonuj samodzielnego rozszczelniania instalacji. Odzysk czynnika, próba szczelności, lutowanie i napełnianie wymagają właściwego sprzętu oraz kwalifikacji chłodniczych.
Po montażu sprawdź, czy przewody nie są przyciśnięte, kapilara nie dotyka ostrych krawędzi, uszczelki nie została skręcona, a elementy wyposażenia stabilnie siedzą w prowadnicach. Temperaturę oceniaj dopiero po czasie potrzebnym na ustabilizowanie pracy, a nie bezpośrednio po włączeniu.
Jak dobrać część do AGK 3222IX A
Najbezpieczniej przygotować dane z tabliczki znamionowej oraz oznaczenie starej części. Dla urządzenia Amica nie ograniczaj się do skrótu KF320. Podaj:
- pełne oznaczenie modelu: AGK 3222IX A;
- kod wyrobu, jeśli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny;
- numer części odczytany z wymienianego elementu;
- zdjęcie tabliczki i zdjęcie części z widocznymi złączami, mocowaniami oraz wymiarami.
Przy półce, balkoniku, szufladzie lub pojemniku porównaj szerokość, głębokość, wysokość, stronę montażu i punkty podparcia. Przy termostacie sprawdź typ sterowania, oznaczenie, liczbę styków oraz długość kapilary. Przy czujniku porównaj jego charakterystykę, wtyczkę i sposób montażu, a nie tylko średnicę obudowy.
Identyczne złącze albo podobne zdjęcie nie gwarantują zgodności. Różnica w charakterystyce czujnika, długości kapilary, położeniu otworów lub wersji układu może spowodować nieprawidłową temperaturę albo brak pracy sprężarki. Zamiennik stosuj tylko wtedy, gdy zgodność z konkretnym wariantem została potwierdzona.
Bezpieczeństwo naprawy
Przed pracą przy instalacji elektrycznej odłącz wtyczkę i upewnij się, że urządzenie nie może zostać przypadkowo uruchomione. Nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji i miernika przeznaczonego do takich prac. Nie ingeruj w obieg czynnika chłodniczego, nie przebijaj rurek i nie próbuj wykrywać nieszczelności płomieniem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę obwodu sprężarki, zabezpieczenia termicznego i układu chłodniczego powinien wykonać wykwalifikowany serwisant.
FAQ
Czy brak chłodzenia oznacza uszkodzony termostat?
Nie. Podobny objaw mogą powodować nieszczelne drzwi, oblodzenie, zabrudzony skraplacz, zatkany odpływ, problem z czujnikiem, sprężarką albo ubytek czynnika. Najpierw sprawdź temperatury, cykl pracy i stan urządzenia, a dopiero potem termostat.
Czy termostat do KF320 można dobrać tylko po nazwie modelu?
Nie zawsze. Potrzebne mogą być pełne dane z tabliczki, numer starego termostatu, typ styków i długość kapilary. Skrót KF320 może obejmować więcej niż jeden wariant wykonania.
Czy można sprawdzić czujnik NTC zwykłym multimetrem?
Tak, można sprawdzić ciągłość i zmianę rezystancji po odłączeniu czujnika, ale wynik trzeba porównać z charakterystyką właściwą dla modelu. Pomiar jednej wartości nie potwierdza pełnej sprawności czujnika.
Dlaczego zamrażarka mrozi, a chłodziarka jest ciepła?
Przyczyną może być ograniczony przepływ powietrza, oblodzenie, sterowanie temperaturą, nieszczelność lub problem z układem chłodniczym. Sam fakt, że sprężarka pracuje, nie rozstrzyga, który element jest uszkodzony.
Jak dobrać półkę lub balkonik do tej lodówki?
Zmierz część w kilku miejscach i sprawdź kształt zaczepów, punkty podparcia, stronę montażu oraz kolor. Przed zakupem porównaj także pełne oznaczenie urządzenia, ponieważ elementy o podobnych wymiarach mogą mieć inne mocowanie.
Czy wymiana parownika jest naprawą do wykonania w domu?
Zwykle nie. Dostęp do parownika może wymagać ingerencji w izolację i obieg chłodniczy. Jego wymiana obejmuje odzysk czynnika, rozszczelnienie, ponowne połączenie, próbę szczelności i napełnienie układu przez wykwalifikowanego serwisanta.
