1170273 - FZ136UW+02AG (FZ136.3/GS15403W) Amica
Części do zamrażarki Amica 1170273 FZ136UW+02AG (FZ136.3/GS15403W) dobieraj na podstawie pełnych danych z tabliczki znamionowej, nie tylko wyglądu elementu. Objawy takie jak słabe mrożenie, nieszczelne drzwi, hałas lub uszkodzona szuflada mogą mieć różne przyczyny — właściwa identyfikacja ogranicza ryzyko zakupu niepasującej części.
Jak rozpoznać właściwą wersję urządzenia
Kategoria dotyczy zamrażarki wolnostojącej Amica oznaczonej jako 1170273 - FZ136UW+02AG, a także jako FZ136.3 / GS15403W. Instrukcja producenta obejmuje kilka zbliżonych wariantów, dlatego sam napis FZ136.3 nie zawsze wystarcza do identyfikacji wszystkich podzespołów.
Przed zamówieniem przygotuj:
- model urządzenia: FZ136UW+02AG lub FZ136.3 / GS15403W;
- kod wyrobu, jeżeli znajduje się na tabliczce znamionowej;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie starej części, jeżeli jest czytelne;
- zdjęcie tabliczki oraz fotografię elementu i jego mocowania.
Pełny numer fabryczny może rozstrzygać o wariancie wykonania. Nie zakładaj zgodności części tylko dlatego, że ma podobny kształt, kolor albo takie samo złącze.
Co może wskazywać na usterkę
Objaw nie identyfikuje automatycznie jednej części. W zamrażarce FZ136.3 warto rozdzielić problemy chłodnicze od uszkodzeń wyposażenia i obudowy.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Produkty są tylko schłodzone lub rozmrażają się | Nieprawidłowe ustawienie termostatu, nieszczelne drzwi, złe warunki otoczenia, problem z układem chłodniczym lub sprężarką | Ustawienie pokrętła, domknięcie drzwi, stan uszczelki, temperaturę w komorze i pracę sprężarki | Jeżeli drzwi są szczelne, a temperatura nadal rośnie, nie wymieniaj termostatu w ciemno — potrzebna jest dalsza diagnostyka układu chłodniczego |
| Urządzenie pracuje długo i nie osiąga temperatury | Nieszczelność, zbyt wysoka temperatura otoczenia, zasłonięty skraplacz, przeciążenie ciepłymi produktami, ubytek czynnika lub niewydolna sprężarka | Odstęp od ściany, czystość elementów z tyłu, ilość świeżo włożonych produktów, temperaturę po ustabilizowaniu pracy | Jeżeli po uporządkowaniu warunków pracy sprężarka działa długo, a chłodzenie jest nierównomierne, podejrzenie przesuwa się w stronę układu chłodniczego |
| Nadmiernie pojawia się lód lub szron | Drzwi pozostają uchylone, uszczelka nie przylega, do komory dostaje się wilgotne powietrze, niewłaściwe odszranianie w wersji wyposażonej w taki układ | Obwód uszczelki, ślady wilgoci, ułożenie szuflad i produktów, sposób odszraniania właściwy dla danego wariantu | Sam lód nie potwierdza awarii termostatu. Najpierw usuń przyczynę dopływu wilgoci i sprawdź, czy drzwi zamykają się bez oporu |
| Drzwi odbijają lub nie domykają się | Zdeformowana uszczelka, przesunięte drzwi, zużyty zawias, źle ułożona szuflada albo produkt | Zamknięcie pustych drzwi, przyleganie uszczelki na całym obwodzie, luz zawiasów i kolizje wewnątrz komory | Jeśli problem występuje tylko przy załadowanym urządzeniu, przyczyną może być ułożenie zawartości, a nie uszczelka |
| Słychać stukanie, drgania lub ocieranie | Niewypoziomowanie, kontakt obudowy z meblem, luźny element, sprężarka lub przewody dotykające obudowy | Poziom urządzenia, odstęp od ściany, mocowania i źródło dźwięku | Dźwięk zmieniający się przy poruszaniu drzwiami wskazuje raczej na zawias lub obudowę; stałe buczenie i słabe mrożenie wymaga oceny układu chłodniczego |
| Szuflada, uchwyt lub zawias jest pęknięty | Uszkodzenie mechaniczne, przeciążenie, uderzenie albo zużycie tworzywa | Wymiary, położenie elementu, sposób mocowania i stronę montażu | Części mechaniczne można dobierać po wymiarach tylko wtedy, gdy zgadzają się również mocowania i wariant urządzenia |
Diagnostyka słabego mrożenia
1. Zacznij od warunków pracy
Nie oceniaj sprawności na podstawie pojedynczego odczytu tuż po włożeniu dużej ilości ciepłych produktów. Po zmianie nastawy lub większym załadunku urządzenie potrzebuje czasu na ustabilizowanie temperatury. Sprawdź, czy:
- pokrętło nie znajduje się w pozycji OFF, 0 albo na zbyt niskim poziomie chłodzenia;
- drzwi nie są blokowane przez szufladę lub produkty;
- uszczelka nie jest pęknięta, odkształcona albo wysunięta z rowka;
- urządzenie stoi stabilnie i ma wymagany odstęp od ściany;
- w pobliżu nie ma grzejnika, kuchenki ani intensywnego nasłonecznienia;
- skraplacz i tylna część urządzenia nie są zasłonięte kurzem lub przedmiotami.
2. Sprawdź szczelność drzwi
Oględziny wykonuj przy pustych drzwiach. Zamknij je powoli i obejrzyj uszczelkę na całym obwodzie. Możesz włożyć cienką kartkę papieru między uszczelkę a obudowę i sprawdzić opór podczas wysuwania w kilku miejscach. Test wskazuje miejsce słabego docisku, ale nie rozstrzyga, czy winna jest sama uszczelka, zawias, przekoszone drzwi czy odkształcona obudowa.
Przy wymianie uszczelki usuń starą część bez podważania ostrym narzędziem powierzchni drzwi. Oczyść rowek, ułóż nową uszczelkę bez naciągania i sprawdź, czy nie tworzą się fałdy. Jeżeli po montażu drzwi nadal odbijają, trzeba skontrolować zawiasy i ustawienie drzwi, a nie kupować kolejnej uszczelki.

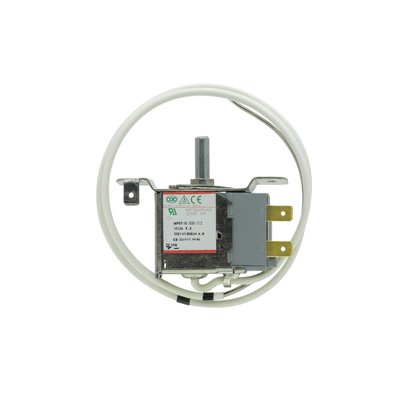

3. Oceń termostat
W tej rodzinie urządzeń występuje mechaniczne sterowanie temperaturą, ale konkretny wariant termostatu trzeba potwierdzić katalogowo. Objawami problemu mogą być brak załączenia sprężarki, zbyt krótkie cykle pracy, samoczynne rozmrażanie albo brak reakcji na zmianę nastawy.
Pomiar ciągłości wykonuj po odłączeniu urządzenia od sieci i po odłączeniu przewodów od termostatu. Nie mierz elementu pod napięciem. Sprawdź zachowanie styków przy zmianie temperatury zgodnie z dokumentacją właściwego termostatu. Przerwa w obwodzie, która nie zmienia się w warunkach przewidzianych dla danego elementu, może wskazywać na uszkodzenie. Sam pomiar styków nie potwierdza jednak sprawności kapilary, prawidłowego miejsca jej ułożenia ani całego układu chłodniczego.
Nie zwieraj przewodów na stałe i nie omijaj termostatu jako metody użytkowania urządzenia. Taki test, jeżeli jest w ogóle potrzebny, należy do diagnostyki serwisowej wykonywanej przez osobę z odpowiednimi kwalifikacjami.
4. Rozróżnij usterkę sterowania od usterki chłodniczej

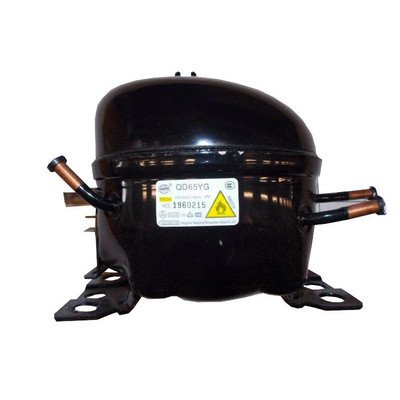

Jeżeli sprężarka nie startuje, sprawdzenia wymagają kolejno zasilanie, nastawa, termostat, przewody i elementy rozruchowe. Jeżeli sprężarka pracuje, lecz zamrażarka nie osiąga właściwej temperatury, sam termostat nie jest jedynym podejrzanym.
Nierównomierne chłodzenie, długi czas pracy, brak wyraźnego obniżania temperatury albo ślady oleju przy przewodach mogą wskazywać na problem z obiegiem czynnika, niedrożność lub sprężarkę. Otwieranie układu, odzysk i napełnianie czynnika oraz naprawa przewodów wymagają właściwego sprzętu i kwalifikacji. Nie nakłuwaj parownika ani nie próbuj sprawdzać szczelności płomieniem.
Odszranianie i konserwacja
Instrukcja producenta obejmuje kilka wariantów zamrażarek i rozróżnia wersje z różnymi sposobami odszraniania. Nie zakładaj więc obecności grzałki, wentylatora lub automatycznego systemu tylko na podstawie samej nazwy FZ136.3.
Jeżeli urządzenie wymaga ręcznego odszraniania:
- Wyjmij wtyczkę z gniazda i zabezpiecz produkty w chłodnym miejscu.
- Otwórz drzwi i pozwól, aby lód stopniał naturalnie.
- Usuń wodę, umyj wnętrze łagodnym detergentem i dokładnie osusz.
- Ponownie uruchom urządzenie dopiero po zakończeniu czyszczenia.
Nie używaj noża, śrubokręta, grzejnika, opalarki ani suszarki do włosów. Przebicie parownika może doprowadzić do wycieku palnego czynnika chłodniczego i zniszczenia urządzenia.
Dostęp do części i wymiana

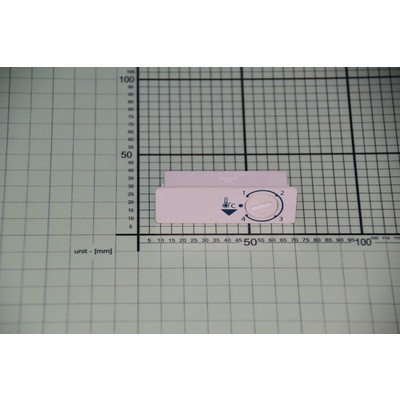

Termostat i pokrętło
Termostat z pokrętłem znajduje się zwykle w obudowie sterowania, ale sposób dostępu może różnić się między wariantami. Po odłączeniu zasilania należy zdjąć elementy maskujące zgodnie z konstrukcją urządzenia, oznaczyć przewody, odłączyć je od starego termostatu i przenieść kapilarę dokładnie tą samą drogą. Nie załamuj kapilary i nie skracaj jej bez podstawy serwisowej.
Po montażu sprawdź, czy pokrętło obraca się bez ocierania, przewody nie są przyciśnięte, a obudowa nie dotyka kapilary. Urządzenie powinno zostać obserwowane podczas pełnego cyklu pracy, a nie oceniane natychmiast po włączeniu.

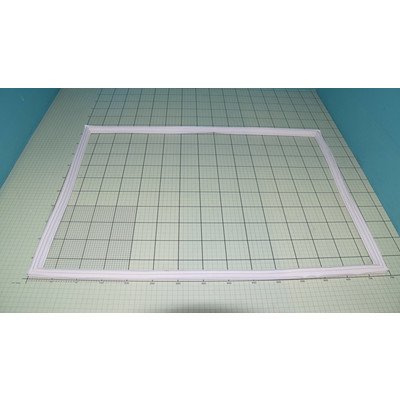

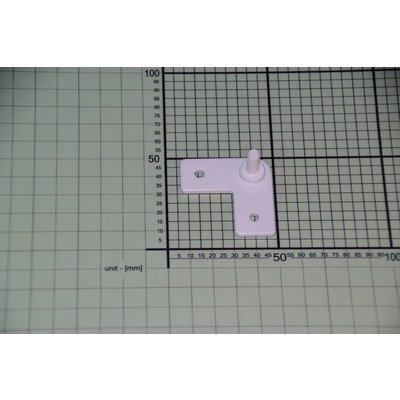

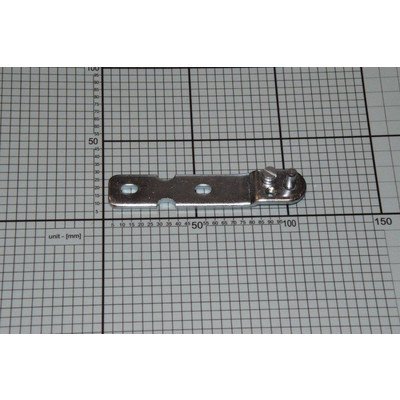

Uszczelka, zawias i uchwyt
Do wymiany elementów drzwi zwykle nie trzeba ingerować w układ chłodniczy. Najpierw opróżnij drzwi i podeprzyj je, jeżeli demontowany jest zawias. Oznacz położenie podkładek i elementów dystansowych. Po montażu sprawdź szczelinę wokół drzwi, swobodne zamykanie i równomierny docisk uszczelki.
Przy uchwycie lub zawiasie nie kieruj się wyłącznie stroną wizualną. Istotne są rozstaw otworów, kierunek montażu, kształt wspornika i zgodność z konkretną wersją drzwi.

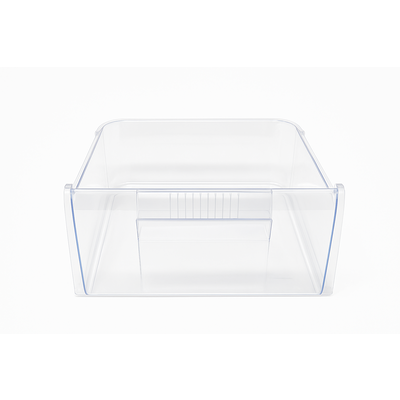

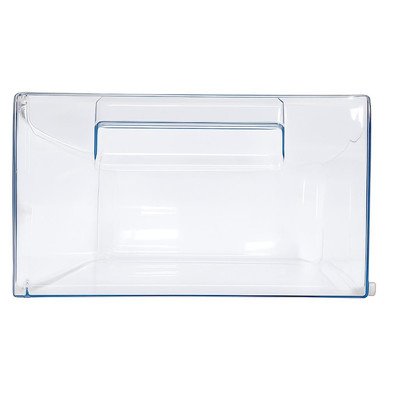

Szuflada i wieko uchylne
Elementy wyposażenia komory wymienia się po porównaniu szerokości, wysokości, głębokości, położenia prowadnic i ograniczników. Przed zakupem sprawdź, czy część jest przeznaczona do górnej, środkowej czy dolnej pozycji. Identyczna szerokość nie oznacza zgodności, jeśli różnią się zaczepy lub prowadzenie.
Opisane czynności serwisowe przy elementach elektrycznych wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy układzie chłodniczym, sprężarce i czynniku chłodniczym pozostaw wykwalifikowanemu serwisantowi.
Jak dobrać część do Amica FZ136.3
Przy zakupie porównaj jednocześnie:
- kod urządzenia 1170273;
- oznaczenie FZ136UW+02AG;
- model FZ136.3 / GS15403W;
- 14-cyfrowy numer fabryczny;
- numer katalogowy starej części;
- wymiary, mocowania, stronę montażu i parametry elementu.
Amica publikuje listy zgodności dla konkretnych części, ale nie należy przenosić zgodności jednego termostatu, uszczelki lub uchwytu na całą rodzinę podobnych zamrażarek. Przykładowo część pasująca do innego kodu wyrobu z tej samej instrukcji może mieć inne mocowanie albo charakterystykę pracy.
Następny krok: odczytaj z tabliczki model, kod wyrobu i 14-cyfrowy numer fabryczny, a następnie porównaj je z opisem części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, starego elementu i jego mocowania przed zamówieniem.
FAQ
Czy część do FZ136.3 pasuje do każdej zamrażarki Amica o podobnym wyglądzie?
Nie. Podobne obudowy mogą mieć różne termostaty, zawiasy, uszczelki, szuflady lub mocowania. Zgodność potwierdzaj po pełnym oznaczeniu urządzenia i numerze fabrycznym.
Zamrażarka nie mrozi — czy trzeba od razu wymienić termostat?
Nie. Najpierw sprawdź nastawę, szczelność drzwi, ułożenie produktów, warunki otoczenia i pracę sprężarki. Gdy sprężarka działa, a temperatura nadal nie spada, przyczyną może być układ chłodniczy, a nie termostat.
Jak sprawdzić uszczelkę drzwi bez miernika?
Obejrzyj ją na całym obwodzie i wykonaj test z kartką papieru w kilku miejscach. Słaby docisk może wynikać z uszczelki, ale również z zawiasu, przekoszenia drzwi lub przeszkody wewnątrz komory.
Czy można rozmrażać zamrażarkę suszarką albo ostrym narzędziem?
Nie. Wysoka temperatura może uszkodzić tworzywa, a ostre narzędzie może przebić parownik. Lód powinien stopnieć naturalnie po odłączeniu urządzenia od zasilania.
Jakie oznaczenia Amica podać przy doborze części?
Podaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam skrócony model może nie identyfikować właściwego wariantu technicznego.
Czy po wymianie części trzeba programować zamrażarkę?
W przypadku mechanicznych elementów, takich jak uchwyt, zawias, szuflada lub uszczelka, programowanie nie jest typową czynnością. Każdy moduł elektryczny lub sterujący wymaga jednak potwierdzenia procedury dla konkretnego wariantu urządzenia.
