1170501 - FZ042BEW+01AE (GB15141W) Amica
Części do zamrażarki Amica 1170501 FZ042BEW+01AE (GB15141W) obejmują elementy drzwi, wyposażenia komory, sterowania i układu chłodniczego. Przy problemach z temperaturą, szczelnością lub uszkodzeniem półki najpierw porównaj objaw z możliwymi przyczynami, a część dobierz po danych z tabliczki znamionowej.
Jak rozpoznać właściwą część do GB15141W
Model 1170501 - FZ042BEW+01AE (GB15141W) to mała, wolnostojąca zamrażarka Amica. W tej konstrukcji występują zarówno proste elementy mechaniczne, takie jak półka, nóżka, zawias czy uszczelka drzwi, jak i podzespoły wymagające dokładniejszej diagnostyki: termostat, wiązka przewodów, przekaźnik rozruchowy, sprężarka oraz elementy układu chłodniczego.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- model urządzenia: FZ042BEW+01AE;
- kod wyrobu: 1170501;
- pełny numer fabryczny, w tym wymagany dla Amica 14-cyfrowy numer seryjny;
- oznaczenie lub numer katalogowy uszkodzonej części, jeżeli jest widoczny.
Sam wygląd elementu, liczba styków albo podobne oznaczenie modelu nie wystarczają do potwierdzenia zgodności. Wariant z inną końcówką modelu, innym mocowaniem lub innym zakresem pracy termostatu może działać nieprawidłowo mimo pozornego podobieństwa.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Zamrażarka nie uruchamia sprężarki | Brak zasilania, ustawienie pokrętła w pozycji wyłączenia, termostat, przewód, zabezpieczenie lub układ rozruchowy sprężarki | Gniazdo, przewód, położenie pokrętła, połączenia przy termostacie i sprężarce; po odłączeniu urządzenia można sprawdzić ciągłość obwodu termostatu | Dopiero po wykluczeniu zasilania i połączeń dobieraj termostat lub element rozruchowy |
| Sprężarka pracuje długo, a temperatura jest za wysoka | Nieszczelne drzwi, gruba warstwa lodu, złe warunki ustawienia, termostat, niedrożność lub ubytek czynnika | Uszczelkę, domykanie drzwi, oszronienie, odstęp od źródeł ciepła i zachowanie sprężarki | Najpierw usuń problem z uszczelnieniem i rozmroź urządzenie; układ chłodniczy wymaga serwisu |
| Wnętrze nadmiernie się oszrania | Nieszczelna lub odkształcona uszczelka, drzwi obciążone lub opadające, zbyt częste otwieranie, niepełne rozmrożenie | Pasek papieru w kilku miejscach między uszczelką a obudową, stan narożników uszczelki, zawias i ułożenie drzwi | Wyreguluj drzwi albo wymień uszczelkę, jeżeli nie zapewnia równomiernego docisku |
| Sprężarka nie wyłącza się | Za wysoka temperatura otoczenia, nieszczelność, niewłaściwe ustawienie, termostat, problem z układem chłodniczym | Temperaturę w komorze, warstwę lodu, szczelność drzwi i reakcję termostatu przy zmianie nastawy | Nie wymieniaj termostatu bez wykluczenia nieszczelności i problemu z chłodzeniem |
| Sprężarka próbuje wystartować i wyłącza się | Przekaźnik lub zabezpieczenie termiczne, zbyt wysokie obciążenie sprężarki, problem z napięciem albo sama sprężarka | Dźwięk kliknięcia zabezpieczenia, czas między próbami startu, stan przewodów i elementu rozruchowego | Diagnostykę elektryczną i ocenę sprężarki zleć osobie z odpowiednimi kwalifikacjami |
| Drzwi ocierają lub nie trzymają osi | Zużyty zawias, wyrobiona tulejka, źle ustawiona nóżka, przeciążenie drzwi lub przesunięta obudowa | Luz drzwi, ślady tarcia, poziom urządzenia i stan mocowań | Najpierw wypoziomuj zamrażarkę; dopiero potem dobierz zawias lub element mocujący |
| Półka jest wygięta, skorodowana albo niestabilna | Uszkodzenie mechaniczne, przeciążenie lub korozja | Rozstaw podpór, wymiary i sposób oparcia półki | Wymień element po numerze katalogowym i wymiarach potwierdzonych dla tego modelu |
| Zamrażarka drga lub hałasuje | Niewypoziomowanie, luźna nóżka, kontakt z podłogą lub ścianą, przewody dotykające obudowy, normalna praca układu | Stabilność wszystkich nóżek, odstęp od ściany i miejsce powstawania dźwięku | Wymień nóżkę tylko wtedy, gdy jest pęknięta, wyrobiona lub nie daje się ustawić |
Gdy zamrażarka nie chłodzi
Najpierw sprawdź rzeczy, które nie wymagają ingerencji w układ chłodniczy. Upewnij się, że urządzenie ma zasilanie, pokrętło nie znajduje się w pozycji wyłączenia, drzwi domykają się bez przeszkód, a skraplacz i tylna część urządzenia nie są zasłonięte. Po transporcie lub znacznym przechyleniu zamrażarka powinna odstać przed uruchomieniem zgodnie z instrukcją właściwą dla urządzenia.
Jeżeli sprężarka w ogóle nie startuje, podejrzenie może dotyczyć termostatu, przewodu zasilającego, konektora, zabezpieczenia lub układu rozruchowego. Jeżeli sprężarka pracuje bez przerwy, a w komorze nadal jest zbyt ciepło, sama wymiana termostatu może nie rozwiązać problemu. Podobny objaw powoduje nieszczelność drzwi, oblodzenie, niewłaściwe warunki otoczenia, niedobór czynnika albo uszkodzenie sprężarki.
Sprawdzenie termostatu
W wersjach z mechanicznym termostatem można po odłączeniu urządzenia od sieci odłączyć przewody od badanego elementu i sprawdzić ciągłość jego styków multimetrem. Zakres i oznaczenia zacisków trzeba ustalić na podstawie schematu lub oznaczeń konkretnego termostatu; nie należy przenosić numeracji styków z innego modelu.
Pomiar ma sens tylko wtedy, gdy element jest odłączony od reszty obwodu. W pozycji wymagającej chłodzenia styki robocze powinny tworzyć obwód, a po osiągnięciu temperatury przełączać się. Brak ciągłości w każdym położeniu może wskazywać na uszkodzenie termostatu, ale pojedynczy pomiar nie potwierdza prawidłowej kalibracji ani reakcji przy właściwej temperaturze. Ciągłość styków nie wyklucza zatem problemu z kapilarą, błędną temperaturą przełączania lub inną częścią układu.
Nie wykonuj pomiarów napięcia przy odsłoniętych zaciskach, jeśli nie masz kwalifikacji i odpowiednich przyrządów. Przy pracy przy sprężarce, przewodach sieciowych i elementach rozruchowych wymagane są doświadczenie, sprawny miernik oraz procedura właściwa dla konkretnego urządzenia.
Drzwi, uszczelka i zawiasy
Nieszczelność drzwi często daje objawy podobne do awarii termostatu: długą pracę sprężarki, wzrost temperatury i oszronienie. Zanim zamówisz podzespół elektryczny, obejrzyj uszczelkę na całym obwodzie. Szukaj pęknięć, trwałego spłaszczenia, odklejenia, deformacji narożników i miejsc, w których uszczelka nie przylega do obudowy.
Prosty test wykonasz paskiem papieru. Umieść go między uszczelką a korpusem, zamknij drzwi i spróbuj wysunąć papier w kilku punktach. Jeżeli w jednym miejscu wysuwa się bez wyczuwalnego oporu, sprawdź, czy problemem jest uszczelka, opadnięte drzwi, źle ustawiona nóżka albo przesunięty zawias. Test nie zastępuje oględzin całego obwodu, ponieważ drzwi mogą być szczelne w jednym miejscu i nieszczelne w innym.
Przy wymianie uszczelki wyjmij lub odchyl element zgodnie z jego sposobem mocowania. Nową uszczelkę należy ułożyć bez skręceń i załamań; po rozpakowaniu może wymagać wyrównania. Nie podgrzewaj jej nadmiernie i nie używaj kleju, jeżeli konstrukcja przewiduje profil wciskany. Po montażu ponownie sprawdź docisk oraz geometrię drzwi.
Jeżeli drzwi opadają, ocierają o obudowę albo mają wyraźny luz, sama uszczelka może nie być przyczyną. Sprawdź zawias, tulejkę, śruby mocujące i wypoziomowanie urządzenia. Przy demontażu drzwi zabezpiecz je przed upadkiem; nie przenoś zamrażarki za uchwyt i nie napinaj przewodów, jeśli dany wariant je posiada.
Półka i wyposażenie komory
Półka druciana 1034713 jest elementem wyposażenia komory i dla modelu 1170501 ma podane wymiary 355 × 165 × 7 mm. Przed zakupem porównaj nie tylko wymiary, lecz także sposób oparcia, położenie podpór i numer części. W zamrażarce o podobnej szerokości może występować półka o innym rozstawie lub innej wysokości.
Wymiana półki jest zwykle czynnością mechaniczną: opróżnij komorę, wyjmij uszkodzony element z podpór i włóż nowy bez używania siły. Nie obciążaj półki punktowo i nie montuj elementu z wygiętymi końcówkami, ponieważ może wysunąć się podczas wyjmowania produktów. Pęknięta lub skorodowana półka nie powinna być naprawiana prowizorycznym drutem, jeżeli może utracić stabilność albo zanieczyścić żywność.
Termostat, pokrętło i obudowa sterowania
Jeżeli pokrętło obraca się bez zmiany nastawy, może być uszkodzone samo pokrętło, jego gniazdo albo termostat. Jeżeli pokrętło działa mechanicznie, ale sprężarka nie reaguje na zmianę ustawienia, sprawdzenia wymagają styki, kapilara, mocowanie czujnika i połączenia przewodów.
Dostęp do termostatu w małych zamrażarkach zwykle uzyskuje się po zdjęciu pokrętła oraz osłony lub obudowy sterowania, ale sposób mocowania zależy od wersji wykonania. Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz przewody; nie kieruj się wyłącznie ich kolorem. Kapilary nie wolno załamywać, skracać ani wyciągać na siłę z prowadzenia. Jej uszkodzenie może spowodować nieszczelność elementu i wymaga wymiany termostatu.
Po zamontowaniu nowej części przewody powinny być poprowadzone tak, aby nie ocierały o ostre krawędzie, nie dotykały gorących elementów i nie przeszkadzały w założeniu osłony. Przed uruchomieniem sprawdź, czy wszystkie konektory są osadzone, a obudowa nie przygniata przewodów.

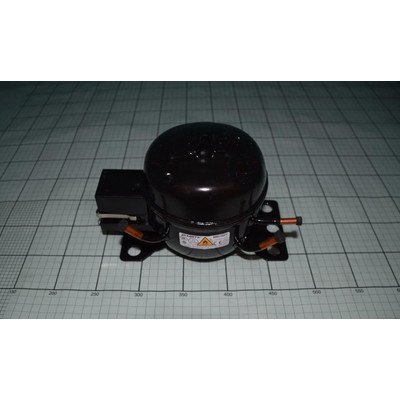

Sprężarka i układ chłodniczy
Sprężarka, filtr, kapilara i przewody czynnika tworzą układ, którego nie należy otwierać przy zwykłej wymianie części. Przebicie rurki, jej zagięcie lub nieszczelność mogą doprowadzić do utraty czynnika i wymagają naprawy przez wykwalifikowanego serwisanta z wyposażeniem do odzysku, próby szczelności, próżniowania i napełnienia układu.
Nie przebijaj lodu ostrym narzędziem. Jeżeli po rozmrożeniu widać uszkodzenie rurki albo pojawia się podejrzenie wycieku, odłącz urządzenie, przewietrz pomieszczenie i nie uruchamiaj go ponownie do czasu oceny przez specjalistę. Nie sprawdzaj szczelności płomieniem i nie mostkuj zabezpieczeń termicznych.
Bezpieczeństwo
Czynności przy obwodzie sieciowym, sprężarce, przekaźniku rozruchowym i układzie chłodniczym wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Odłączenie wtyczki jest konieczne przed demontażem, ale nie zastępuje rozładowania i sprawdzenia obwodu w sytuacjach, w których mogą występować elementy magazynujące energię.
Jak dobrać część do 1170501
Przy zamrażarce Amica podaj przy weryfikacji co najmniej model FZ042BEW+01AE, kod wyrobu 1170501 oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dla części mechanicznych dodatkowo porównaj wymiary, stronę montażu, punkty podparcia i sposób mocowania. Dla termostatu, wiązki, przekaźnika lub sprężarki istotne są również parametry elektryczne, zakres pracy i oznaczenie producenta.
Nie zamawiaj części wyłącznie na podstawie nazwy handlowej GB15141W albo zdjęcia. Ten sam model handlowy może występować w wariantach różniących się wykonaniem. Jeżeli numeru części nie ma na starym elemencie, prześlij do doboru zdjęcie tabliczki znamionowej oraz fotografie uszkodzonej części z widocznymi mocowaniami i złączami.
FAQ
Czy część do FZ042.4AA będzie pasować do FZ042BEW+01AE?
Nie należy zakładać zgodności wyłącznie na podstawie podobnego oznaczenia FZ042. Porównaj pełny kod wyrobu 1170501, numer fabryczny i listę kompatybilności konkretnej części. Wariant FZ042BEW+01AE może różnić się od wersji z inną końcówką oznaczenia.
Czy brak chłodzenia oznacza uszkodzony termostat?
Nie. Podobny objaw powodują nieszczelne drzwi, oblodzenie, problem z układem rozruchowym, sprężarką, zasilaniem albo układem chłodniczym. Termostat warto oceniać dopiero po sprawdzeniu podstawowych przyczyn i jego ciągłości po odłączeniu od obwodu.
Jak sprawdzić, czy uszczelka drzwi jest nieszczelna?
Obejrzyj cały obwód uszczelki i wykonaj test paskiem papieru w kilku miejscach. Luźny papier wskazuje na brak docisku, ale przyczyną może być również opadnięcie drzwi lub niewypoziomowanie urządzenia.
Czy półkę można dobrać tylko po wymiarach?
Nie. Wymiar jest ważny, lecz trzeba również sprawdzić punkty oparcia, kształt końców, sposób montażu i numer części. Dla modelu 1170501 półka 1034713 ma podane wymiary 355 × 165 × 7 mm, ale przed zakupem należy potwierdzić pełną zgodność.
Czy można samodzielnie wymienić termostat?
Wymiana mechanicznego termostatu może być możliwa dla doświadczonego majsterkowicza, jeżeli dostęp do elementu i połączenia są dobrze rozpoznane. Przed pracą odłącz urządzenie od sieci, oznacz przewody i nie uszkodź kapilary. Pomiary napięcia oraz diagnostykę sprężarki powinien wykonywać wykwalifikowany serwisant.
Jakie dane wysłać do doboru części?
Prześlij zdjęcie całej tabliczki znamionowej z modelem FZ042BEW+01AE, kodem wyrobu 1170501 i pełnym numerem fabrycznym oraz zdjęcie starej części, jej mocowań i złączy. To bezpieczniejsza podstawa doboru niż sama nazwa GB15141W lub podobieństwo fotografii.
