1191764 - OWS9641TB (OWS9641TB) Amica
Części do okapu wyspowego Amica OWS9641TB, kod wyrobu 1191764, obejmują filtry, elementy oświetlenia, sterowania, instalacji i układu nadmuchu. Przed zakupem ustal, czy słaby ciąg powoduje filtr lub kanał, a brak reakcji — zasilanie, wiązka, panel czy silnik. Zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać, której części wymaga Amica OWS9641TB?
OWS9641TB o kodzie wyrobu 1191764 jest czarnym okapem wyspowym z panelem sensorowym, oświetleniem LED, jednym silnikiem i trzema aluminiowymi filtrami przeciwtłuszczowymi. Może pracować jako wyciąg odprowadzający powietrze na zewnątrz albo jako pochłaniacz z filtrem węglowym. Rozróżnienie trybu pracy ma znaczenie diagnostyczne: filtr węglowy odpowiada za ograniczanie zapachów w obiegu zamkniętym, ale nie naprawi niedrożnego przewodu wyciągowego.
Objaw nie wskazuje automatycznie części do wymiany. Najpierw warto rozdzielić usterkę instalacji, zabrudzenie i problem mechaniczny od awarii wiązki, oświetlenia, silnika lub płytki sterowania.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę | zabrudzone filtry aluminiowe, nasycony filtr węglowy, niedrożny lub zwężony kanał, brak dopływu powietrza, zabrudzona turbina | ustal tryb pracy, wyczyść filtry i obejrzyj przewód oraz wylot; sprawdź, czy poprawa następuje po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem wentylacyjny, a nie od razu na silnik |
| Silnik buczy, lecz turbina nie rusza | ciało obce, tłuszcz blokujący wirnik, uszkodzenie mechaniczne dmuchawy lub obwodu silnika | po odłączeniu zasilania zdejmij filtry i sprawdź, czy dostępna turbina nie ociera ani nie jest zablokowana | opór mechaniczny uzasadnia czyszczenie lub ocenę dmuchawy; swobodny ruch nie potwierdza jeszcze sprawności elektrycznej silnika |
| Oświetlenie działa, wentylator nie | silnik, wiązka, złącze albo tor sterowania silnikiem | sprawdź złącza i przewody dostępne bez naruszania zawieszenia; pomiar zasilania silnika pozostaw osobie z kwalifikacjami | obecność właściwego zasilania przy poleceniu startu kieruje podejrzenie na silnik; jego brak — na wiązkę lub sterowanie |
| Wentylator działa, oświetlenie nie | moduł LED, przewody, zasilacz oświetlenia albo wyjście płytki | oceń, czy zgasły wszystkie punkty, czy tylko jeden; sprawdź osadzenie złączy przy odłączonym zasilaniu | awaria pojedynczego punktu częściej dotyczy danego modułu, a zgaśnięcie całości wymaga sprawdzenia wspólnego zasilania |
| Panel nie reaguje lub działa okresowo | wilgoć i tłuszcz na szkle, problem z zasilaniem, wiązka panelu albo płytka sterowania | oczyść i dokładnie osusz powierzchnię, odłącz okap na kilka minut, następnie sprawdź działanie wszystkich funkcji | powrót działania po osuszeniu nie dowodzi awarii modułu; powtarzający się problem wymaga kontroli połączeń i elektroniki |
| Pojawił się wskaźnik filtra | licznik czasu pracy osiągnął próg przypomnienia | wyczyść filtry aluminiowe, a potem skasuj komunikat zgodnie z instrukcją | komunikat pojawiający się po około 60 godzinach pracy silnika jest przypomnieniem konserwacyjnym, nie kodem awarii |
Słaby ciąg: filtr, kanał czy dmuchawa?
W trybie wyciągu powietrze powinno być kierowane przewodem na zewnątrz. Dla tego modelu producent podaje wylot o średnicy 150 mm. Zgnieciona rura elastyczna, redukcja średnicy, liczne ostre kolana, nieszczelność połączeń albo niedrożna klapa zwrotna zwiększają opór przepływu. Skutkiem może być jednocześnie spadek skuteczności i wzrost hałasu.
W trybie pochłaniacza powietrze wraca do kuchni. Wymagany jest wtedy filtr węglowy FWK 245. Nasycony filtr może przepuszczać zapachy i ograniczać przepływ, ale jego wymiana nie rozwiąże problemu zabrudzonego filtra aluminiowego ani ocierającej turbiny.
Praktyczna kolejność kontroli:
- Sprawdź, czy okap rzeczywiście pracuje jako wyciąg, czy pochłaniacz.
- Wyjmij i umyj wszystkie trzy aluminiowe filtry przeciwtłuszczowe.
- W pochłaniaczu oceń czas i intensywność eksploatacji filtra FWK 245 — tego wkładu nie należy myć ani regenerować.
- Po ponownym założeniu filtrów sprawdź każdy bieg i nasłuchuj tarcia, grzechotania lub nierównej pracy.
- W wyciągu obejrzyj dostępne odcinki przewodu, połączenia oraz wylot. Kontrolę instalacji ukrytej i pomiar przepływu powinien wykonać instalator.
Nie uruchamiaj okapu podczas gotowania bez filtrów aluminiowych. Chronią wnętrze i turbinę przed osadzaniem się łatwopalnego tłuszczu.
Filtry do okapu OWS9641TB

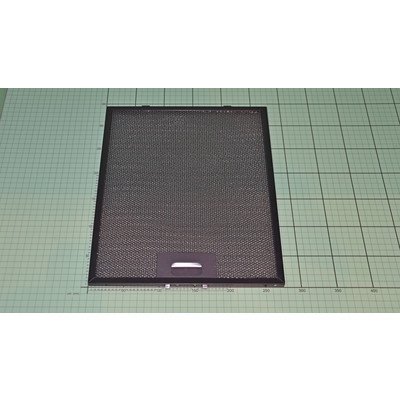

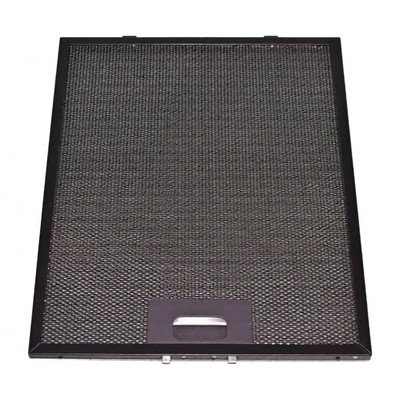

Model ma trzy czarne filtry aluminiowe o wymiarze katalogowym 334 × 274 mm. Podczas wyjmowania podtrzymuj każdy filtr drugą ręką i zwalniaj jego zatrzask bez wyginania ramki. Filtr zdeformowany, rozwarstwiony lub z uszkodzonym zamkiem może drgać i nie przylegać prawidłowo, dlatego samo mycie nie zawsze wystarczy.
Przy normalnej eksploatacji producent zaleca czyszczenie filtrów przeciwtłuszczowych co miesiąc. Można użyć delikatnego detergentu albo programu zmywarki odpowiedniego dla aluminium. Zmiana koloru po kilku myciach nie oznacza sama w sobie utraty funkcji. Po umyciu filtr powinien całkowicie wyschnąć przed montażem.
Filtr węglowy FWK 245 stosuje się wyłącznie w obiegu zamkniętym. Instrukcja tej rodziny okapów wskazuje wymianę co najmniej co dwa miesiące, częściej przy intensywnym gotowaniu. Zużycie zależy jednak również od rodzaju przygotowywanych potraw i czasu pracy urządzenia.
Brak światła LED — nie wymieniaj od razu sterownika

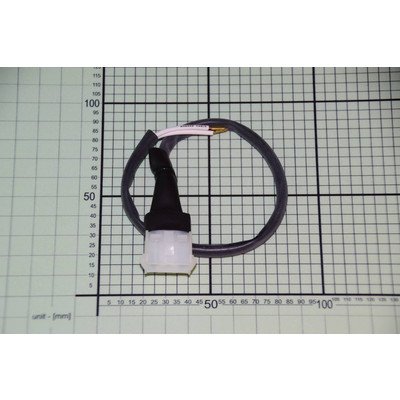

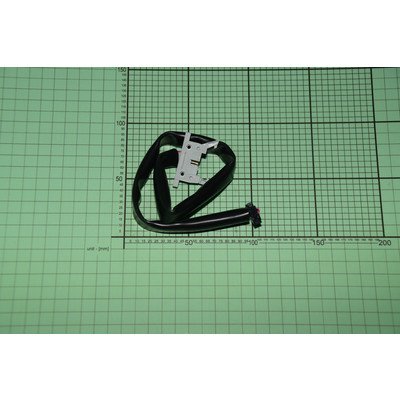

Oświetlenie działa niezależnie od wentylatora. Jeżeli silnik reaguje prawidłowo, ale światło nie świeci, najpierw ustal zakres awarii. Zgaśnięcie jednego punktu może oznaczać uszkodzenie konkretnego modułu LED lub jego przewodu. Brak całego oświetlenia wymaga sprawdzenia wspólnego złącza, wiązki, zasilacza oświetlenia oraz wyjścia płytki sterującej.
Nie zastępuj fabrycznego modułu przypadkową lampą tylko dlatego, że ma podobne złącze albo deklarowane napięcie. Znaczenie mają parametry zasilania, moc, polaryzacja, sposób mocowania, odprowadzanie ciepła i współpraca ze sterowaniem. W tym modelu należy dobierać dedykowany element LED według zgodności katalogowej.
Pomiary po stronie zasilania sieciowego oraz sprawdzanie napięcia przy włączonym oświetleniu są przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia obwodu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Wentylator nie działa albo okap nadmiernie hałasuje
Po zdjęciu filtrów można przy odłączonym zasilaniu obejrzeć wnętrze pod kątem tłuszczu, luźnych przedmiotów i śladów ocierania. Nie wkładaj dłoni do turbiny, dopóki okap może zostać przypadkowo włączony. Obrót bez wyraźnego zacięcia wyklucza część problemów mechanicznych, ale nie pozwala ocenić uzwojeń ani pracy silnika pod obciążeniem.
Serwisant może odłączyć silnik od układu i sprawdzić ciągłość uzwojeń oraz stan izolacji, a następnie zweryfikować, czy przy wydanym poleceniu pracy pojawia się właściwe zasilanie na jego złączu. Nie ma jednej wartości rezystancji odpowiedniej dla wszystkich silników okapów. Wynik trzeba porównać ze schematem i danymi konkretnej dmuchawy.
Jeżeli hałas zmienia się wraz z biegiem, sprawdź także:
- prawidłowe osadzenie filtrów i ich zatrzasków;
- zabrudzenie lub niewyważenie turbiny;
- luźne mocowania osłon;
- drganie kanału przy suficie;
- zablokowaną albo luźną klapę zwrotną;
- zwężenie przewodu odprowadzającego.
W okapie wyspowym nie wolno luzować uchwytu podsufitowego ani elementów zawieszenia podczas zwykłej kontroli filtrów i turbiny. Prace przy mocowaniu wymagają podparcia urządzenia i co najmniej oceny instalatora, ponieważ korpus jest zawieszony nad płytą grzewczą.
Dostęp i wymiana części elektrycznych

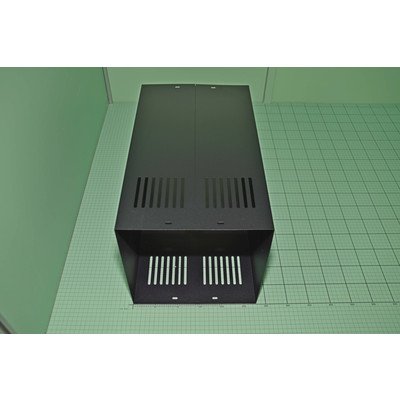

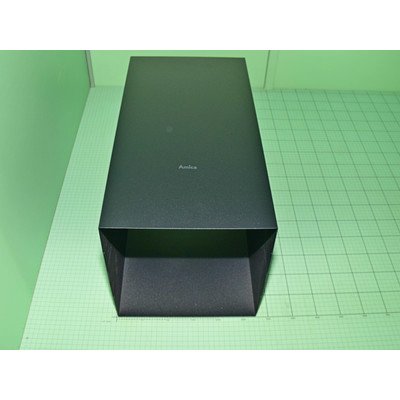

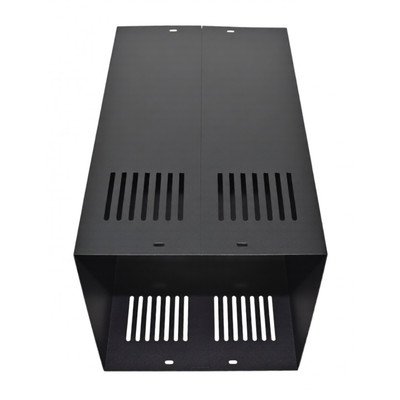

Filtry przeciwtłuszczowe są pierwszym elementem demontowanym od spodu. Za nimi znajduje się strefa zasysania oraz — w konfiguracji pochłaniacza — filtr węglowy. Dostęp do dmuchawy, wiązek, oświetlenia i panelu może wymagać zdjęcia wewnętrznych osłon albo części maskownicy kominowej. Zakres demontażu zależy od wymienianego elementu; nie należy zdejmować całego okapu, jeśli część jest dostępna od spodu.
Przed rozłączeniem przewodów:
- odłącz zasilanie i zabezpiecz je przed przypadkowym włączeniem;
- zrób zdjęcia położenia złączy i poprowadzenia wiązek;
- chwytaj za korpus wtyku, nie za przewody;
- sprawdź, czy styki nie są nadpalone, luźne albo pokryte tłuszczem;
- zamocuj przewody z dala od wirnika i ostrych krawędzi;
- po montażu załóż wszystkie osłony i filtry przed próbą działania.
Płytka sterowania nie powinna być wymieniana na próbę. Najpierw należy potwierdzić zasilanie urządzenia, ciągłość odpowiedniej wiązki, stan złączy oraz to, czy płytka otrzymuje polecenie z panelu i podaje sygnał na dany odbiornik. Podobny wygląd modułu nie potwierdza zgodności oprogramowania ani przypisania złączy.
Jak dobrać części do Amica OWS9641TB?
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- pełny model OWS9641TB;
- kod wyrobu 1191764;
- pełny, 14-cyfrowy numer fabryczny.
Kod 1191764 odróżnia ten wariant od podobnie wyglądających okapów. Przykładowo model OWS9641TI ma osobną stronę części i inny kod wyrobu — jeżeli takie oznaczenie widnieje na tabliczce, przejdź do kategorii 1191763 - OWS9641TI Amica. Pozostałe modele można znaleźć w kategorii okapów Amica o szerokości 70–90 cm.
Przy filtrze porównaj wymiary, liczbę sztuk, zatrzask i kolor ramki. Przy dmuchawie, lampie, wiązce lub płytce sprawdź numer części, mocowanie, parametry elektryczne oraz układ złączy. Jeśli oznaczenie na starej części różni się od prezentowanego zamiennika, zgodność powinna wynikać z katalogu producenta, a nie tylko ze zdjęcia.
FAQ — części do Amica OWS9641TB
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw trzeba wyczyścić filtry aluminiowe, sprawdzić filtr węglowy w trybie pochłaniacza, drożność kanału w trybie wyciągu oraz dopływ świeżego powietrza. Silnik jest podejrzany dopiero wtedy, gdy turbina pracuje nieprawidłowo mimo usunięcia oporów przepływu.
Co oznacza symbol filtra na wyświetlaczu?
To przypomnienie o czyszczeniu filtrów aluminiowych, pojawiające się po około 60 godzinach pracy silnika. Nie jest to jednoznaczny kod uszkodzenia czujnika, modułu ani wentylatora.
Czy filtr FWK 245 jest potrzebny przy podłączeniu do wentylacji?
Nie. Filtr węglowy FWK 245 stosuje się, gdy okap pracuje jako pochłaniacz i zwraca oczyszczone powietrze do pomieszczenia. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, a filtr węglowy należy usunąć.
Czy filtr aluminiowy 334 × 274 mm można myć?
Tak. Producent przewiduje mycie ręczne łagodnym detergentem albo w zmywarce. Filtr trzeba wymienić, jeśli jest zdeformowany, rozwarstwiony, ma uszkodzony zatrzask lub nie daje się skutecznie oczyścić.
Dlaczego panel działa, ale silnik się nie uruchamia?
Możliwa jest blokada turbiny, uszkodzenie silnika, przerwa w wiązce albo brak sterowania z płytki. Świecący panel potwierdza tylko obecność zasilania w części urządzenia — nie dowodzi, że napięcie dociera do silnika.
Czy wystarczy podać nazwę OWS9641TB przy zakupie części?
Nie zawsze. Dla Amica należy potwierdzić model, kod wyrobu 1191764 i 14-cyfrowy numer fabryczny. Jest to szczególnie ważne przy elektronice, wiązkach, oświetleniu i częściach konstrukcyjnych.
