1007906 - Okap nadkuchenny OKC 6519 I (Amica)
Części do okapu Amica OKC 6519 I o kodzie wyrobu 1007906 pozwalają usunąć problemy takie jak słaby ciąg, hałas, brak oświetlenia lub reakcji na sterowanie. Przed zakupem ustal przyczynę usterki, a następnie porównaj numer części oraz dane z tabliczki: model, kod wyrobu i 14-cyfrowy numer fabryczny.
Co sprawdzić przed zakupem części do okapu Amica OKC 6519 I
Słabe pochłanianie, buczenie albo brak światła nie wskazują automatycznie jednego uszkodzonego podzespołu. W pierwszej kolejności warto rozdzielić problem z przepływem powietrza od awarii silnika, oświetlenia lub sterowania.
| Objaw | Możliwe przyczyny | Sposób sprawdzenia | Interpretacja |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr metalowy, zużyty filtr węglowy, niedrożny lub zwężony przewód, zablokowana klapa, zabrudzona turbina | sprawdź filtry, drożność wylotu i różnicę przepływu na kolejnych biegach | poprawa po zdjęciu zabrudzonego filtra wskazuje na opór przepływu, a nie od razu na uszkodzenie silnika |
| Silnik buczy, lecz turbina nie rusza | ciało obce, ocierający wirnik, zużyte łożyskowanie, problem z obwodem rozruchowym lub zasilaniem silnika | po odłączeniu zasilania skontroluj, czy turbina obraca się bez blokowania i nie dotyka obudowy | ciężki obrót przemawia za problemem mechanicznym; swobodny obrót nie potwierdza jednak pełnej sprawności elektrycznej silnika |
| Okap nadmiernie drga lub hałasuje | zabrudzona albo uszkodzona turbina, luźna obudowa dmuchawy, filtr osadzony nieprawidłowo, zwężenie kanału | sprawdź mocowania, stan łopatek i to, czy dźwięk zmienia się po wyjęciu filtrów | hałas zależny od przepływu może pochodzić z kanału lub filtrów, natomiast tarcie słyszalne również przy ręcznym obrocie wskazuje na część wirującą |
| Wentylator działa, ale nie świecą lampy | uszkodzone źródło światła, oprawka, przewody, transformator lub zasilacz oświetlenia, obwód sterowania | sprawdź oba źródła światła i ich ciągłość po wyjęciu; obejrzyj styki oraz wiązkę | sprawne żarówki nie wykluczają usterki zasilacza; brak napięcia na wyjściu również wymaga uwzględnienia sposobu pracy i minimalnego obciążenia zasilacza |
| Nie działa ani silnik, ani panel lub światło | brak zasilania, uszkodzony przewód, bezpiecznik, zasilacz modułu albo elektronika | najpierw potwierdź zasilanie gniazda i stan przewodu; dalsze pomiary wykonuje się kolejno od wejścia zasilania | przepalony bezpiecznik jest informacją o przerwaniu obwodu, ale nie wyjaśnia przyczyny jego uszkodzenia |
| Działa tylko jeden bieg | przełącznik lub panel, wiązka, styki, sterownik albo obwody prędkości silnika | sprawdź, czy panel reaguje na każde polecenie, oraz obejrzyj złącza pod kątem nadpalenia i luzu | prawidłowa praca na jednym biegu potwierdza jedynie częściową sprawność napędu, nie całego układu sterowania |
Słaby ciąg: filtr, instalacja czy wentylator?

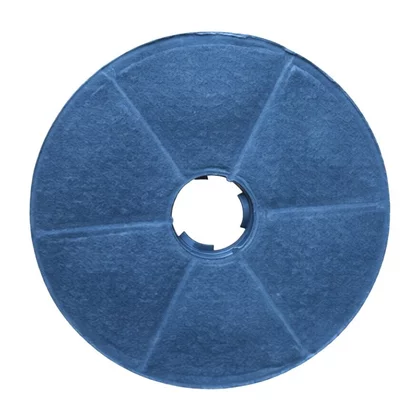

Jeżeli silnik zmienia prędkość, ale para nadal rozchodzi się po kuchni, zacznij od toru powietrza. Metalowy filtr przeciwtłuszczowy powinien być drożny, nieodkształcony i prawidłowo osadzony. Filtr węglowy stosuje się podczas pracy w obiegu zamkniętym; po nasyceniu ogranicza on przepływ i przestaje skutecznie pochłaniać zapachy. Standardowego filtra węglowego nie należy myć, jeśli jego producent nie oznaczył go jako regenerowalny.
Przy pracy jako wyciąg skontroluj przewód odprowadzający. Długi kanał, ostre załamania, zgnieciona rura, zbyt mała redukcja albo zablokowana klapa zwrotna mogą wywołać hałas i spadek wydajności mimo sprawnego silnika. Jeżeli przepływ poprawia się po zapewnieniu dopływu powietrza do kuchni, problem może wynikać także z nadmiernego podciśnienia w pomieszczeniu.
Dopiero po wykluczeniu filtrów i instalacji oceń turbinę. Tłusty osad na łopatkach zaburza wyważenie, a pęknięcie, odkształcenie lub ocieranie wirnika powoduje drgania. Nie uruchamiaj okapu z odsłoniętą turbiną ani nie wkładaj dłoni do pracującej dmuchawy.
Jak sprawdzić silnik i elementy elektryczne?
Do oględzin mechanicznych odłącz okap od sieci, zdejmij filtry i poczekaj, aż elementy oświetlenia ostygną. Turbina powinna obracać się bez wyraźnego zakleszczania. Ten test ujawnia blokadę lub tarcie, ale nie sprawdza uzwojeń, działania pod obciążeniem ani sterowania prędkością.
Pomiar ciągłości uzwojeń wykonuje się po odłączeniu silnika od instalacji urządzenia i oznaczeniu przewodów. Przerwa między końcówkami właściwego uzwojenia wskazuje na uszkodzenie obwodu. Sama obecność rezystancji nie dowodzi jednak, że silnik wystartuje, nie przegrzewa się i osiąga prawidłowe obroty. Wartości oraz przypisanie przewodów zależą od wersji silnika, dlatego nie należy stosować jednego uniwersalnego pinoutu dla całej kategorii.
Jeżeli okap jest całkowicie martwy, kontrola powinna przebiegać od wejścia zasilania przez przewód, zabezpieczenia i zasilacz do modułu sterującego. Bezpiecznik sprawdza się omomierzem po odłączeniu napięcia. Nie należy zastępować go elementem o większym prądzie ani zwierać jego wyprowadzeń. Przepalenie może być skutkiem zwarcia zasilacza, przewodów, silnika albo innego elementu, więc wymiana bez znalezienia przyczyny może spowodować ponowne uszkodzenie.
Pomiary na pracującym urządzeniu i naprawy modułów zasilanych napięciem sieciowym są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi oraz procedury właściwej dla danego wykonania okapu.
Oświetlenie: dlaczego sama zamiana lampy może nie wystarczyć?
W wykonaniach tego okapu mogą występować elementy oświetlenia niskonapięciowego wraz z transformatorem lub zasilaczem. Dobierając lampę, sprawdź nie tylko trzonek i wymiary, lecz także napięcie, moc, rodzaj zasilania oraz zgodność ze znajdującym się w urządzeniu układem.
Zamiana halogenu na lampę LED o podobnym wyglądzie może zakończyć się miganiem, krótkim błyskiem albo brakiem światła. Elektroniczny transformator przeznaczony do halogenów może wymagać minimalnego obciążenia, którego lampa LED nie zapewnia. Nie należy dodawać prowizorycznych rezystorów obciążających ani przerabiać zasilacza bez obliczeń i oceny temperatury. Bezpieczniejszym rozwiązaniem jest zastosowanie katalogowo zgodnego źródła światła albo kompletnego układu lampy i zasilacza przeznaczonego do danego wykonania.
Przy braku światła sprawdź najpierw żarówkę poza układem lub zmierz ciągłość jej żarnika. Oględziny nie wystarczą, ponieważ przerwa może być słabo widoczna. Następnie skontroluj oprawkę i przewody. Pomiar napięcia wyjściowego zasilacza bez odpowiedniego obciążenia nie zawsze pozwala jednoznacznie ocenić jego sprawność.
Dostęp do części i wymiana
Dostęp do filtrów oraz części oświetlenia uzyskuje się zwykle od spodu okapu. Zespół dmuchawy znajduje się nad filtrami, natomiast sterowanie i zasilanie mogą być umieszczone pod osłoną korpusu albo w górnej części za maskownicą komina. Dokładne rozmieszczenie zależy od wersji produkcyjnej.
Przed demontażem:
- Odłącz okap od instalacji elektrycznej i potwierdź brak możliwości przypadkowego włączenia.
- Zdejmij filtry, podtrzymując je tak, aby nie uszkodzić zatrzasków ani płyty grzewczej.
- Zabezpiecz szklane i lakierowane powierzchnie przed zarysowaniem.
- Przed rozpięciem przewodów wykonaj zdjęcia złączy i oznacz ich położenie.
- Nie ciągnij za przewody; chwytaj za korpus wtyku i zwolnij jego blokadę.

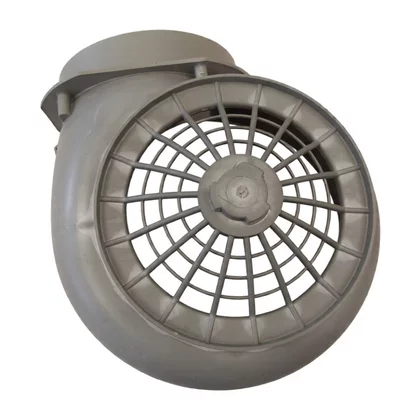

Przy wymianie silnika lub turbiny usuń osad z obudowy dmuchawy i sprawdź, czy wirnik po montażu nie ociera o osłonę. Nie dokręcaj plastikowych mocowań nadmierną siłą. Po złożeniu załóż filtry, sprawdź wszystkie biegi i obserwuj, czy urządzenie nie drga, nie wydziela zapachu przegrzania i prawidłowo odprowadza powietrze.
Jak dobrać właściwą część do kodu 1007906?
Samo oznaczenie OKC 6519 I nie powinno być jedynym kryterium. Dla urządzeń Amica przygotuj:
- pełny model;
- kod wyrobu 1007906;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer odczytany ze starej części, jeśli jest czytelny.
W obrębie jednego kodu urządzenia mogą pojawiać się alternatywne silniki, układy oświetlenia lub podzespoły stosowane w różnych okresach produkcji. Przy filtrze porównaj wymiary, grubość, kształt i zatrzaski. Przy silniku sprawdź jego oznaczenie, mocowania, turbinę, liczbę oraz układ złączy. Dla modułu sterującego porównaj symbol płytki, jej rewizję, panel współpracujący i obsadę złączy. Identyczne gniazdo nie gwarantuje zgodności elektrycznej.
Jeśli oznaczenie starej części różni się od numeru produktu w katalogu, może to być numer zastąpiony nowszym. Potwierdź wtedy oficjalne zastąpienie po pełnych danych urządzenia, zamiast wybierać element wyłącznie na podstawie zdjęcia.
FAQ – części do Amica OKC 6519 I
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy, drożność przewodu, redukcje i klapę zwrotną. Silnik podejrzewaj po wykluczeniu oporów przepływu oraz kontroli turbiny.
Dlaczego silnik buczy, ale nie obraca turbiny?
Przyczyną może być blokada lub ocieranie wirnika, zużycie mechaniczne, uszkodzenie silnika albo jego obwodu zasilania i rozruchu. Swobodny obrót turbiny przy odłączonym zasilaniu pozwala wykluczyć część usterek mechanicznych, ale nie potwierdza sprawności elektrycznej.
Czy można zastąpić halogen G4 dowolną lampą LED 12 V?
Nie. Trzeba uwzględnić rodzaj napięcia, moc, minimalne obciążenie transformatora, wymiary lampy i temperaturę pracy. Nieodpowiednia lampa LED może migać albo gasnąć tuż po włączeniu.
Czy po przepaleniu bezpiecznika wystarczy zamontować nowy?
Nie zawsze. Bezpiecznik może przerwać obwód wskutek zwarcia lub przeciążenia. Przed wymianą należy ustalić przyczynę i zastosować dokładnie taki typ oraz parametry zabezpieczenia, jakie przewidziano dla danego wykonania.
Gdzie znajduje się tabliczka znamionowa okapu?
Zwykle jest umieszczona wewnątrz korpusu i staje się widoczna po wyjęciu metalowych filtrów. Przepisz model, kod wyrobu oraz cały 14-cyfrowy numer fabryczny, nie pomijając zer.
Dlaczego w katalogu widzę więcej niż jeden silnik lub układ oświetlenia?
Może to wynikać z różnych wersji produkcyjnych albo późniejszych zastąpień części. Właściwy wariant należy potwierdzić po numerze fabrycznym i oznaczeniu zdemontowanego podzespołu.
