55170 - 10203.3TyDpsScLaQCg piekarnik
Części do piekarnika Amica 55170 - 10203.3TyDpsScLaQCg dobiera się na podstawie pełnego oznaczenia urządzenia, nie tylko wyglądu elementu. Przy braku grzania, nierównej temperaturze, uszkodzeniu drzwi lub problemach z prowadnicami najpierw ustal objaw i sprawdź współpracujące podzespoły, a dopiero potem wybierz część zgodną z modelem, kodem wyrobu i numerem fabrycznym.
Jak rozpoznać, której części potrzebuje piekarnik
Piekarnik Amica jest układem kilku współpracujących grup podzespołów: grzałek i ich przewodów, regulatora temperatury, przełącznika funkcji, programatora lub modułu sterującego, wentylatora termoobiegu, oświetlenia, drzwi, szyb, zawiasów, uszczelki oraz prowadnic. Ten sam objaw może mieć kilka przyczyn, dlatego nie należy zamawiać części wyłącznie na podstawie symptomów.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem |
| Piekarnik nie grzeje na żadnej funkcji | brak zasilania, nieustawiony zegar lub programator, termostat, przełącznik funkcji, zabezpieczenie termiczne, przerwa w przewodzie albo uszkodzenie kilku obwodów | Czy działa wyświetlacz i oświetlenie, czy po zaniku zasilania ustawiono zegar, czy urządzenie reaguje na zmianę funkcji |
| Nie działa tylko grzanie górne, dolne albo termoobieg | konkretna grzałka, konektor, przewód, styk przełącznika lub przekaźnik | Czy pozostałe funkcje grzania działają; obejrzyj zaciski i ślady przegrzania |
| Piekarnik grzeje zbyt słabo albo nierówno | uszkodzona grzałka, błędny pomiar temperatury, nieszczelne drzwi, wentylator, nieprawidłowo wybrana funkcja | Porównaj zachowanie na kilku funkcjach, sprawdź domykanie drzwi i pracę wentylatora |
| Temperatura jest inna niż ustawiona | czujnik lub termostat, moduł sterujący, grzałka pracująca okresowo, nieszczelność drzwi | Zwróć uwagę, czy problem dotyczy wszystkich programów; pomiar temperatury użytkowym termometrem nie zastępuje diagnostyki układu regulacji |
| Drzwi opadają, zacinają się lub nie domykają | zawias, mocowanie zawiasu, element prowadzący, odkształcona rama, uszczelka albo szyba | Sprawdź luzy, symetrię drzwi, stan mocowań i czy uszczelka nie wypycha skrzydła |
| Szyba jest pęknięta lub luźna | szyba zewnętrzna, środkowa albo wewnętrzna, dystans, listwa lub mocowanie | Zmierz szybę i sprawdź jej położenie w konstrukcji drzwi; warianty nie muszą być zamienne |
| Prowadnica lub blacha wysuwa się nieprawidłowo | zużyta prowadnica, zła strona montażu, wygięcie mocowania, niezgodny wariant teleskopowy | Ustal, czy potrzebna jest część lewa czy prawa oraz jaki typ prowadnicy zastosowano |
Piekarnik nie grzeje – kolejność diagnostyki
Jeżeli wyświetlacz działa, ale komora pozostaje zimna, najpierw sprawdź proste przyczyny. W niektórych piekarnikach po przerwie w zasilaniu trzeba ponownie ustawić zegar albo wyłączyć tryb automatyczny. Wybierz funkcję, ustaw temperaturę i sprawdź, czy zapala się kontrolka grzania. Brak kontrolki nie rozstrzyga jednak samodzielnie, czy uszkodzona jest grzałka, przełącznik czy sterowanie.

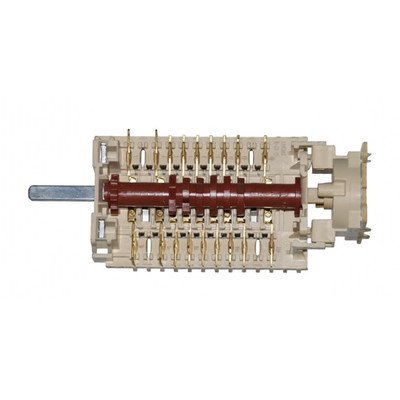

Jeżeli nie działa tylko jedna funkcja, podejrzenie kieruje się przede wszystkim na elementy wspólne dla tego obwodu: odpowiednią grzałkę, jej konektory, przewody, styk przełącznika funkcji albo przekaźnik modułu. Jeżeli nie działa całe grzanie, a wentylator lub oświetlenie nadal pracują, trzeba uwzględnić termostat, zabezpieczenie termiczne, programator i zasilanie obwodu grzałek. Nie oznacza to automatycznie uszkodzenia modułu sterującego.
Sprawdzenie grzałki miernikiem
Przed pomiarem odłącz piekarnik od zasilania, odczekaj do całkowitego ostygnięcia urządzenia i odłącz przewody od badanej grzałki. Pomiar rezystancji wykonuje się między jej zaciskami. Wynik wskazujący przerwę w obwodzie przemawia za uszkodzeniem elementu grzejnego, natomiast sama obecność rezystancji nie potwierdza pełnej sprawności.
Warto również sprawdzić, czy nie ma przebicia do metalowej obudowy. Do takiego badania potrzebny jest odpowiedni miernik izolacji, a zwykły pomiar omomierzem może nie wykryć usterki ujawniającej się dopiero po rozgrzaniu. Wartość rezystancji grzałki zależy od jej mocy i konstrukcji, dlatego nie należy stosować jednej uniwersalnej wartości dla wszystkich części do piekarników Amica. Porównanie powinno uwzględniać oznaczenie konkretnego elementu i dokumentację danego wariantu.
Jeżeli grzałka ma prawidłową rezystancję, ale nie grzeje, sprawdź konektory, przewody i styki. Luźna lub nadpalona wsuwka może pokazywać napięcie przy pomiarze bez obciążenia, a jednocześnie nie być zdolna do przewodzenia prądu roboczego. Ślady odbarwienia, stopiona izolacja albo zwęglony konektor są wskazaniem do naprawy połączenia, a nie do wymiany samej grzałki na próbę.
Pomiary napięcia podczas pracy oraz pomiary spadków napięcia w obwodzie wykonuje się wyłącznie przy zachowaniu procedury dla urządzeń sieciowych. Czynności pod napięciem wymagają kwalifikacji, odpowiednich przyrządów i doświadczenia. Nie wolno mostkować zabezpieczeń ani wykonywać prowizorycznych połączeń.
Gdy piekarnik grzeje nierówno

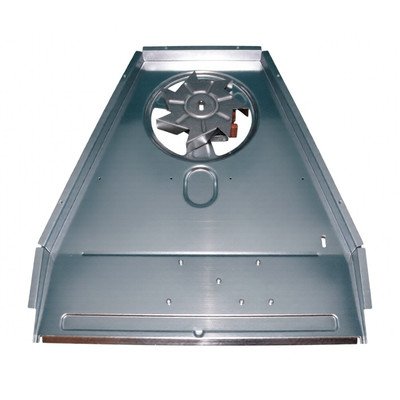

Nierówne pieczenie nie musi oznaczać uszkodzenia grzałki. W pierwszej kolejności sprawdź wybraną funkcję, poziom ustawienia blachy, pracę wentylatora termoobiegu i szczelność drzwi. Zabrudzenie lub odkształcenie uszczelki może powodować ucieczkę ciepła, a niesprawny wentylator ogranicza rozprowadzanie temperatury.
Jeżeli problem występuje tylko przy jednej funkcji, porównaj ją z programem wykorzystującym inną kombinację grzałek. Brak nagrzewania od dołu może wskazywać na dolną grzałkę albo jej tor zasilania, lecz gdy podobne zachowanie występuje także w innych trybach, trzeba sprawdzić regulację temperatury, zasilanie wspólne i sterowanie. Pomiar temperatury jednym termometrem kuchennym pomaga wykryć dużą różnicę, ale nie zastępuje kontroli czujnika, termostatu i cyklu pracy grzałek.
Dostęp do części i wymiana
Sposób dostępu zależy od konstrukcji konkretnego wariantu Amica. W piekarniku do zabudowy często trzeba najpierw wysunąć urządzenie z mebla, zabezpieczyć je przed przechyleniem i dopiero zdjąć odpowiednią osłonę. Przed demontażem odłącz zasilanie urządzenia; samo wyłączenie funkcji na panelu nie wystarcza.
Przy wymianie grzałki należy:
- Odłączyć urządzenie od sieci i poczekać, aż ostygnie.
- Zabezpieczyć piekarnik po wysunięciu z zabudowy.
- Wykonać zdjęcie połączeń i oznaczyć przewody przed ich odłączeniem.
- Sprawdzić, czy konektory nie są nadpalone lub luźne.
- Odkręcić mocowanie zgodnie z konstrukcją danego modelu i wyjąć element bez uszkadzania izolacji.
- Zamontować część o takim samym sposobie mocowania, położeniu zacisków i parametrach.
- Założyć osłony, sprawdzić prowadzenie przewodów i dopiero wtedy wykonać próbę działania.
W niektórych konstrukcjach dostęp do górnej grzałki uzyskuje się od strony górnej lub tylnej obudowy, a sam element wyjmuje się przez komorę piekarnika. Nie należy przenosić tej kolejności bez sprawdzenia instrukcji właściwego wariantu. Blachy obudowy mogą mieć ostre krawędzie, a przewody przy grzałkach pracują w podwyższonej temperaturze.
Wymiana szyby lub elementów drzwi wymaga stabilnego ułożenia skrzydła i kontroli kolejności szyb, dystansów oraz listew. Nie dokręcaj mocowań z nadmierną siłą, ponieważ szkło może pęknąć. Przy zawiasach trzeba uwzględnić ich napięcie sprężynujące i nie wkładać palców w strefę ruchu zawiasu.
Jak dobrać część do Amica 55170 - 10203.3TyDpsScLaQCg
Pełne oznaczenie z nazwy kategorii pomaga wskazać rodzinę urządzenia, ale przed zakupem porównaj dane z tabliczki znamionowej. W przypadku Amica przygotuj:
- model lub typ urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny,
- oznaczenie części odczytane ze starego elementu, jeśli jest dostępne,
- zdjęcie tabliczki znamionowej oraz złącza lub mocowania części.
W piekarnikach tabliczka znamionowa znajduje się z boku obudowy. Jeżeli urządzenie jest zabudowane, może być konieczne jego wysunięcie, aby odczytać dane. Sam skrócony model, podobny wygląd, liczba konektorów albo identyczna szerokość nie gwarantują zgodności. Różnice mogą dotyczyć mocy, wymiarów, sposobu mocowania, długości przewodów, strony montażu, wersji drzwi lub współpracy z konkretnym programatorem.
Przy szybach zmierz szerokość, wysokość i grubość oraz sprawdź, czy jest to szyba zewnętrzna, środkowa czy wewnętrzna. Przy prowadnicach ustal stronę lewą lub prawą i sposób zaczepienia. Przy grzałkach porównaj kształt, punkty mocowania, położenie zacisków i parametry elektryczne. Przy modułach i programatorach nie zakładaj, że każda część będzie działać bez konfiguracji — wymagania zależą od wersji urządzenia.
Najbezpieczniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej i porównanie ich z opisem wybranej części. W razie wątpliwości dołącz zdjęcie tabliczki, starego elementu oraz jego mocowania, zamiast zamawiać część wyłącznie na podstawie fotografii produktu.
Konserwacja i kontrola po naprawie
Uszczelkę drzwi utrzymuj w czystości i sprawdzaj, czy nie jest przecięta, sparciała lub odkształcona. Nie używaj ostrych narzędzi do czyszczenia szyb. Prowadnice i zawiasy powinny poruszać się bez nadmiernego luzu; zabrudzenia usuwaj po ostygnięciu komory. Po naprawie sprawdź osobno funkcję, której dotyczyła usterka, działanie pozostałych programów, oświetlenie, wentylator, domykanie drzwi i brak nietypowego zapachu przegrzewanej izolacji.
Jeżeli podczas próby pojawia się dym, iskrzenie, wybijanie zabezpieczenia, zapach spalenizny albo nadmierne nagrzewanie przewodów, natychmiast przerwij pracę i odłącz urządzenie. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy instalacji elektrycznej oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego serwisanta.
FAQ
Czy brak grzania zawsze oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być także nieustawiony programator, termostat, przełącznik funkcji, zabezpieczenie termiczne, przewód, nadpalony konektor lub moduł sterujący. Jeżeli nie działa tylko jedna funkcja, porównaj ją z pozostałymi programami i sprawdź konkretny tor grzania.
Czy prawidłowa rezystancja grzałki potwierdza jej sprawność?
Nie w każdym przypadku. Pomiar rezystancji wykrywa przede wszystkim przerwę w elemencie. Nie potwierdza odporności izolacji ani zachowania grzałki po rozgrzaniu. Należy również sprawdzić przebicie do obudowy, stan konektorów i zasilanie pod obciążeniem.
Gdzie znajduje się tabliczka znamionowa w piekarniku Amica?
W piekarnikach Amica znajduje się z boku obudowy. Przy urządzeniu do zabudowy może być konieczne wysunięcie piekarnika z mebla. Do doboru części przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny.
Czy można dobrać szybę po samych wymiarach?
Same wymiary mogą nie wystarczyć. Znaczenie ma także położenie szyby w drzwiach, grubość, otwory, sposób mocowania, dystanse i wariant kolorystyczny. Przed zamówieniem ustal, czy potrzebujesz szyby zewnętrznej, środkowej czy wewnętrznej.
Czy podobna grzałka Amica będzie pasować do tego piekarnika?
Nie należy zakładać zgodności wyłącznie na podstawie kształtu lub mocy. Porównaj oznaczenie urządzenia, moc, wymiary, punkty mocowania, położenie zacisków i katalogową zgodność z pełnymi danymi z tabliczki.
Co zrobić, gdy po wymianie części piekarnik nadal nie działa?
Nie wymieniaj kolejnych elementów na próbę. Sprawdź, czy przewody zostały podłączone do właściwych zacisków, czy konektory nie są nadpalone, czy zamontowano osłony oraz czy objaw jest dokładnie taki sam jak przed naprawą. Dalsze pomiary obwodu pod napięciem powinien wykonać wykwalifikowany serwisant.
