27613 - PB4ES11 mod.PE0220 płyta elektryczna
Części do Amica PB4ES11 mod. PE0220 obejmują pola grzejne, regulatory, przełączniki, pokrętła, elementy przyłącza, uszczelki i mocowania. Przy braku grzania najpierw rozdziel usterkę pola od problemu z przewodami lub regulatorem, a część dobierz po pełnych danych z tabliczki i oznaczeniu uszkodzonego elementu.
Jakie części występują w płycie Amica PB4ES11 PE0220
Model 27613 / PB4ES11 mod. PE0220 jest elektryczną płytą grzewczą z kilkoma niezależnie sterowanymi obwodami grzejnymi. W zależności od miejsca usterki potrzebna może być płytka grzejna, regulator energii lub łącznik krzywkowy, pokrętło, listwa przyłączeniowa, mostek, pokrywa przyłącza, uszczelka, uchwyt albo element obudowy.
W tej rodzinie występują pola o różnych średnicach i mocach, dlatego nie wolno zastępować uszkodzonego pola wyłącznie na podstawie średnicy. Przykładowo elementy 145 mm i 180 mm mogą mieć różną moc, układ zacisków i sposób mocowania. Część do innego modelu z serii PB4ES11 może wyglądać podobnie, ale nie musi być zgodna z wersją PE0220.
Objaw nie wskazuje od razu konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Jedno pole nie grzeje, pozostałe działają | Przerwana spirala pola, wypalony styk regulatora, luźny lub przegrzany przewód, uszkodzone złącze | Oględziny zacisków oraz pomiar rezystancji odłączonego pola | Brak przejścia wskazuje na przerwę w polu. Prawidłowa rezystancja nie wyklucza regulatora ani połączeń |
| Pole grzeje tylko na części ustawień | Uszkodzony regulator lub łącznik krzywkowy, przerwa w jednym obwodzie pola wieloobwodowego, nadpalony styk | Porównanie działania na kolejnych pozycjach oraz kontrola przełącznika po odłączeniu przewodów | Jeżeli pole działa na jednej pozycji, sama grzałka nie musi być uszkodzona. Trzeba sprawdzić obwód przypisany do niedziałającego zakresu |
| Pole grzeje cały czas albo nie ogranicza temperatury | Sklejone lub wypalone styki regulatora, błędne podłączenie po wcześniejszej naprawie | Odłączenie urządzenia i kontrola regulatora oraz oznaczeń przewodów | Nie używaj płyty do czasu ustalenia przyczyny. Ciągłe grzanie może przegrzać płytę roboczą i przewody |
| Płyta nie działa w całości | Brak zasilania, problem na listwie przyłączeniowej, uszkodzony przewód, wspólne połączenie lub zabezpieczenie | Sprawdzenie zabezpieczenia instalacji i oględziny listwy bez dotykania części pod napięciem | Jeżeli inne obwody w kuchni również nie działają, przyczyna może być poza płytą. Przy ingerencji w przyłącze potrzebny jest elektryk |
| Pole działa przerywanie, pojawia się zapach przegrzania lub ślady stopienia | Luźny zacisk, nadpalona końcówka, uszkodzone pole, regulator albo listwa | Oględziny po odłączeniu urządzenia i kontrola wszystkich połączeń danego obwodu | Nie wystarczy wymienić samej grzałki, jeśli przyczyną było przegrzewanie złącza. Uszkodzone przewody i zaciski trzeba naprawić |

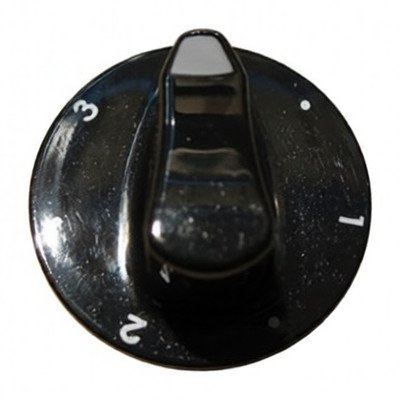

| Pokrętło obraca się luźno lub nie przekazuje ustawienia | Pęknięte pokrętło, zgubiona sprężyna, uszkodzone gniazdo regulatora | Porównanie z pozostałymi pokrętłami i kontrola osi regulatora | Jeśli oś regulatora działa, potrzebne może być samo pokrętło lub sprężyna. Jeśli nie, sprawdź regulator |
Jak sprawdzić pole grzejne miernikiem
Pomiar ma sens przede wszystkim wtedy, gdy jedno pole nie grzeje, a pozostałe funkcje płyty działają. Przed otwarciem urządzenia odłącz je od instalacji elektrycznej odpowiednim aparatem, zabezpiecz przed przypadkowym załączeniem i upewnij się, że element ostygł.
- Zdemontuj dolną osłonę lub uzyskaj dostęp do zacisków pola zgodnie z konstrukcją urządzenia.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem. Nie polegaj wyłącznie na kolorze przewodu.
- Odłącz przewody badanego pola tak, aby pomiar nie obejmował regulatora, innych pól ani połączeń równoległych.
- Ustaw multimetr na pomiar rezystancji i zmierz między zaciskami badanego obwodu grzejnego.
Sprawne pole 230 V o mocy typowej dla takich elementów powinno mieć rezystancję rzędu kilkudziesięciu omów. Dokładna wartość zależy od mocy, napięcia, temperatury oraz tego, czy jest to pojedynczy obwód, czy pole wieloobwodowe. Brak przejścia lub wskazanie poza zakresem miernika wskazuje na przerwę w obwodzie. Bardzo niska rezystancja może sugerować zwarcie, ale wynik trzeba ocenić na odłączonym elemencie i porównać z dokumentacją lub identycznym obwodem.
Sam pomiar rezystancji nie potwierdza pełnej sprawności pola. Nie wykrywa pewnie wszystkich usterek ujawniających się dopiero po nagrzaniu, problemów z izolacją ani luźnych zacisków. Jeżeli pole ma kilka niezależnych obwodów, każdy z nich należy sprawdzić osobno według oznaczeń elementu.
Regulator, łącznik i przewody
Jeżeli rezystancja pola jest prawidłowa, sprawdź tor zasilania tego konkretnego obwodu. Oględziny powinny obejmować wsuwki, zaciski, przewody, listwę przyłączeniową i miejsce podłączenia do regulatora. Szukaj nadpaleń, stopionej izolacji, luźnych konektorów, przebarwień oraz pękniętych elementów.
Regulator energii nie działa jak zwykły włącznik. Dozuje czas załączenia pola, dlatego przy niższych ustawieniach może cyklicznie przerywać zasilanie. Nie każda praca przerywana oznacza usterkę. Podejrzenie regulatora rośnie wtedy, gdy pole nie reaguje na część pozycji, grzeje stale mimo ustawienia wyłączenia albo zachowuje się inaczej niż pozostałe pola.
Test ciągłości styków można wykonać wyłącznie po odłączeniu przewodów i zgodnie z oznaczeniami konkretnego regulatora. Nie należy zwierać zacisków „na próbę”, omijać regulatora ani wykonywać pomiarów pod napięciem bez kwalifikacji i odpowiednich przyrządów.
Dostęp do części i wymiana
W tej konstrukcji dostęp do pól grzejnych i regulatorów uzyskuje się zwykle od spodu. Płytę trzeba odłączyć od instalacji, wyjąć z zabudowy lub unieść zgodnie z mocowaniem, a następnie zdjąć odpowiednią osłonę. Dokładna kolejność zależy od wersji blatu, mocowań i zastosowanej osłony dolnej.
Przy wymianie pola grzejnego:
- odłącz wszystkie przewody i zachowaj ich pierwotne położenie;
- porównaj średnicę, moc, napięcie, układ zacisków, uchwyty i sposób mocowania;
- przenieś elementy mocujące tylko wtedy, gdy są przewidziane dla nowej części;
- nie zgniataj przewodów między osłoną a obudową;
- sprawdź, czy przewody nie dotykają gorącej części pola;
- załóż uszczelkę lub element izolacyjny przewidziany dla tej wersji urządzenia;
- po montażu sprawdź stabilność pola i brak naprężeń mechanicznych.
Przy wymianie regulatora lub łącznika krzywkowego nie przenoś przewodów „po kolei” bez dokumentacji. Oznacz każdy przewód, porównaj numer katalogowy i układ styków, a przed zamknięciem obudowy sprawdź, czy żaden konektor nie jest luźny. Naprawa modułu lub wymiana elementów lutowanych wymaga doświadczenia w pracy z urządzeniami sieciowymi; w przypadku nadpalonej płytki trzeba również ustalić przyczynę przegrzania.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Przy pomiarach pod napięciem, naprawie listwy przyłączeniowej lub ingerencji w instalację elektryczną pracę powinien wykonać wykwalifikowany elektryk lub serwisant. Nie sprawdzaj urządzenia przez dotykanie odsłoniętych zacisków i nie obchodź zabezpieczeń.
Dobór części do PB4ES11 mod. PE0220
Do zapytania o część przygotuj:
- oznaczenie urządzenia: 27613 / PB4ES11 / PE0220;
- pełny typ z tabliczki znamionowej;
- kod wyrobu i 14-cyfrowy numer fabryczny Amica;
- numer katalogowy odczytany z uszkodzonej części, jeśli jest widoczny;
- zdjęcie tabliczki, części, zacisków i mocowania;
- wymiary pola, jego moc i napięcie, jeżeli są podane na elemencie.
Samo określenie „płyta Amica PB4ES11” może nie wystarczyć do potwierdzenia wariantu. Nie dobieraj pola wyłącznie po średnicy, a regulatora wyłącznie po liczbie wyprowadzeń. Identyczne złącze nie gwarantuje takiej samej charakterystyki pracy. W przypadku płyty roboczej, uszczelki, pokrywy lub uchwytu znaczenie mają także kształt, otwory, grubość materiału i sposób mocowania.
Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki oraz oznaczenia uszkodzonego elementu i porównanie ich z opisem konkretnej części. Jeżeli oznaczenie jest nieczytelne, dołącz wyraźne zdjęcia tabliczki i podzespołu zamiast zamawiać część na podstawie samego wyglądu.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną płytkę grzejną?
Nie. Przyczyną może być również regulator energii, łącznik, przewód, konektor albo nadpalony zacisk. Pomiar odłączonego pola pozwala wykryć przerwę w jego obwodzie, ale prawidłowa rezystancja nie wyklucza problemu w sterowaniu.
Jaką rezystancję powinno mieć pole grzejne?
Dla pól zasilanych napięciem 230 V typowy wynik jest rzędu kilkudziesięciu omów. Nie ma jednej uniwersalnej wartości dla wszystkich pól, ponieważ rezystancja zależy od mocy i konstrukcji. Wynik trzeba ocenić po odłączeniu przewodów i w odniesieniu do konkretnego elementu.
Czy można zamontować pole 180 mm zamiast pola 145 mm?
Nie bez potwierdzenia zgodności. Oprócz średnicy trzeba sprawdzić moc, napięcie, układ zacisków, wysokość, uchwyty oraz miejsce w płycie roboczej. Zmiana pola może również zmienić obciążenie regulatora i przewodów.
Co zrobić, gdy pole grzeje bez przerwy?
Odłącz płytę od zasilania i nie używaj jej do czasu diagnozy. Taki objaw może wskazywać na sklejone styki regulatora lub łącznika, błędne połączenie albo uszkodzenie toru sterowania. Nie próbuj wyłączać pola przez mostkowanie przewodów.
Czy doboru części wystarczy model PE0220?
Nie zawsze. Do potwierdzenia wariantu Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy części elektrycznej warto dodać zdjęcie oznaczeń i zacisków uszkodzonego podzespołu.
Czy po wymianie pola trzeba wymieniać również regulator?
Nie automatycznie. Regulator wymienia się dopiero po potwierdzeniu jego usterki. Jeżeli stare pole uległo przegrzaniu, trzeba jednak skontrolować regulator, konektory i przewody, ponieważ uszkodzone połączenie może ponownie zniszczyć nowy element.
