27823 - PEB4.1SR płyta elektryczna
Części do Amica PEB4.1SR pomagają usunąć usterki takie jak niedziałające pole, nierówne grzanie, uszkodzone pokrętło lub problem z mocowaniem. Przed zakupem porównaj oznaczenia z tabliczki znamionowej, moc, średnicę pola, sposób montażu i pełny wariant urządzenia.
Co obejmuje model Amica PEB4.1SR

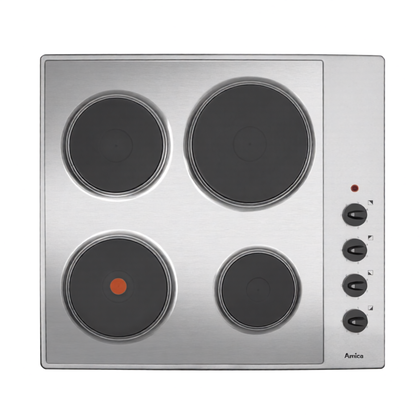

Amica PEB4.1SR to elektryczna płyta grzejna sterowana pokrętłami, o czterech polach i łącznej mocy znamionowej 5,5 kW. W dokumentacji modelu występują pola o średnicach 145 i 180 mm oraz elementy o mocach 1000, 1500 i 2000 W. Dokładny układ pól, ich moc i oznaczenie części trzeba potwierdzić dla konkretnego egzemplarza, ponieważ podobne płyty Amica mogą mieć inne wykonanie.
W tej kategorii mogą występować między innymi:
- płytki lub pola grzejne;
- przełączniki energii i elementy sterowania pokrętłami;
- pokrętła oraz lampki sygnalizacyjne;
- listwy przyłączeniowe i elementy przewodów;
- uchwyty, wkręty, podkładki i inne mocowania;
- osłony dolne, płyty robocze oraz elementy wykończeniowe.
Objaw nie oznacza jeszcze uszkodzonej części
Jeżeli jedno pole nie grzeje, podejrzewać można przerwę w elemencie grzejnym, luźne lub nadpalone połączenie, uszkodzony przełącznik energii albo brak zasilania jednej części obwodu. Jeżeli pozostałe pola działają, usterka lokalna jest bardziej prawdopodobna niż awaria całej listwy zasilającej, ale nie można wykluczyć wypalonego styku lub przewodu wspólnego dla danego obwodu.
Jeżeli pole grzeje tylko na wybranych pozycjach pokrętła, nie kupuj od razu płytki grzejnej. W modelach z przełącznikami energii stopniowa regulacja mocy odbywa się przez przełączanie obwodu. Brak jednego stopnia może wskazywać na zużyte lub wypalone styki przełącznika, przerwę w części grzałki albo uszkodzone połączenie. Sam fakt, że pole działa na wyższej pozycji, nie potwierdza sprawności całego elementu.
Jeżeli pole nie wyłącza się po ustawieniu pokrętła na zero, natychmiast odłącz urządzenie od zasilania. Możliwą przyczyną jest sklejony przełącznik energii lub zwarcie w jego obwodzie. Nie używaj płyty do czasu znalezienia przyczyny, ponieważ niekontrolowane grzanie zwiększa ryzyko przegrzania naczynia i elementów zabudowy.
Jeżeli nie działa cała płyta, zacznij od sprawdzenia zabezpieczenia obwodu, obecności zasilania oraz połączeń przy listwie. W tym modelu sposób zasilania może być jedno-, dwu- lub trójfazowy zgodnie ze schematem urządzenia. Brak jednej fazy lub błędnie wykonane mostki mogą wyłączyć część pól bez uszkodzenia samych płytek grzejnych.
Jak sprawdzić pole grzejne
Przed pomiarem odłącz płytę od instalacji elektrycznej i zabezpiecz ją przed przypadkowym załączeniem. Pomiar wykonuje się na odłączonym elemencie, a nie przez przypadkowe punkty całego układu.
- Zdemontuj osłonę zapewniającą dostęp do zacisków pola lub przełącznika.
- Oznacz przewody i wykonaj zdjęcie połączeń przed ich odłączeniem.
- Odłącz przewody badanego pola, aby pomiar nie obejmował innych elementów obwodu.
- Ustaw miernik na pomiar rezystancji i zmierz zaciski elementu grzejnego.
- Wynik porównaj z dokumentacją konkretnej części albo z elementem o tym samym typie i mocy.
Interpretacja:
- przerwa w obwodzie, czyli brak przejścia, wskazuje na uszkodzoną spiralę lub przerwany zacisk;
- bardzo mała rezystancja może wskazywać zwarcie, ale dokładna ocena zależy od konstrukcji elementu i zakresu miernika;
- prawidłowa rezystancja nie potwierdza pełnej sprawności pola — nie wykrywa wszystkich uszkodzeń połączeń, problemów termicznych ani wad przełącznika;
- pomiar między zaciskiem elementu a metalową częścią obudowy nie powinien wykazywać przewodzenia. Wynik sugerujący przebicie wymaga wycofania urządzenia z użytkowania i dalszej diagnostyki odpowiednim przyrządem.
Nie podawaj jednej uniwersalnej wartości rezystancji dla wszystkich pól. Dla orientacji, przy napięciu 230 V elementy o mocy 1000, 1500 i 2000 W mają teoretycznie rezystancję roboczą odpowiednio około 53, 35 i 26 Ω, lecz rzeczywisty pomiar zależy od temperatury, tolerancji oraz konstrukcji elementu. Są to wartości pomocnicze, a nie uniwersalne kryterium wymiany.
Sprawdzenie przełącznika i połączeń
Jeżeli element grzejny ma ciągłość, sprawdź tor zasilania: konektory, zaciski, przewody oraz przełącznik energii przypisany do danego pola. Szukaj nadpaleń, przebarwień, stopionej izolacji, luźnych konektorów i śladów przegrzewania. Luźne połączenie może powodować przerywanie pracy albo grzanie tylko przy określonym położeniu pokrętła.

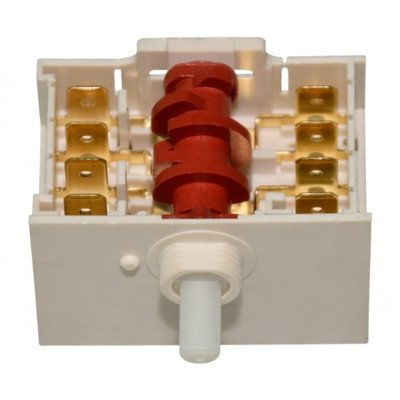

Przełącznik można badać omomierzem po odłączeniu przewodów i zgodnie ze schematem jego styków. Należy sprawdzać, które styki powinny być zwarte w poszczególnych położeniach, ponieważ układ zależy od konkretnego przełącznika. Pomiar bez schematu może prowadzić do błędnej interpretacji, a sprawdzanie napięcia pod obciążeniem jest czynnością dla osoby z odpowiednimi kwalifikacjami.
Jeśli płytka grzejna ma prawidłową rezystancję, ale podczas pracy nie otrzymuje zasilania, przyczyną może być przełącznik, listwa, przewód lub połączenie. Wymiana samej płytki nie usunie wtedy usterki.
Dostęp do części i wymiana pola
Płyta jest osadzona w wycięciu blatu i mocowana od spodu uchwytami. Aby uzyskać dostęp do części, zwykle trzeba:
- odłączyć urządzenie od instalacji;
- wyjąć płytę z zabudowy, nie ciągnąc za przewód;
- zabezpieczyć blat i krawędzie przed zarysowaniem;
- zdjąć dolną osłonę zgodnie z konstrukcją urządzenia;
- sfotografować rozmieszczenie przewodów i oznaczyć zaciski;
- odłączyć przewody od wymienianego pola;
- odkręcić mocowania elementu i zamontować część o identycznym wykonaniu;
- sprawdzić, czy konektory są mocno osadzone i nie są nadpalone;
- zamknąć obudowę, prawidłowo zamontować osłonę oraz ponownie osadzić płytę w blacie.
Konstrukcja mocowania może różnić się między wariantami. Nie podnoś ani nie obracaj płyty bez sprawdzenia, czy nie jest naprężony przewód przyłączeniowy. Nie zamieniaj przewodów tylko na podstawie ich koloru — kieruj się zdjęciem, oznaczeniami zacisków i schematem znajdującym się przy urządzeniu.
Po naprawie sprawdź kolejno każde pole, działanie wszystkich pozycji pokręteł, lampkę sygnalizacyjną oraz brak nadmiernego nagrzewania przewodów i zacisków. Jeżeli zadziałało zabezpieczenie, pojawił się zapach spalenizny albo widać nadpalenia, nie uruchamiaj płyty ponownie bez usunięcia przyczyny.
> Czynności przy obudowie i obwodach płyty wymagają odłączenia zasilania, odpowiednich narzędzi i umiejętności rozpoznania przewodów. Podłączenie do instalacji, pomiary pod napięciem oraz zmiana konfiguracji zasilania mogą być wykonane wyłącznie przez wykwalifikowanego instalatora posiadającego wymagane uprawnienia. Nie wolno zmieniać mostków ani sposobu podłączenia bez schematu właściwego dla urządzenia.
Jak dobrać właściwą część do PEB4.1SR
Nie dobieraj części wyłącznie po średnicy, zdjęciu ani nazwie „płytka 145 mm”. Dwa elementy o podobnym wyglądzie mogą różnić się mocą, sposobem mocowania, rozmieszczeniem zacisków, kształtem pierścienia lub przeznaczeniem dla innego wariantu płyty.
Przed zakupem przygotuj:
- model PEB4.1SR;
- kod wyrobu lub numer produktu z tabliczki znamionowej;
- pełny 14-cyfrowy numer fabryczny Amica;
- oznaczenie odczytane z wymienianej części;
- średnicę, moc i liczbę zacisków elementu;
- zdjęcie części oraz sposobu jej zamocowania, jeśli oznaczenie jest nieczytelne.
W przypadku pola grzejnego porównaj nie tylko średnicę, lecz także moc, napięcie, typ elementu, uchwyty i położenie konektorów. Przy pokrętle ważne są kształt trzpienia, liczba pozycji, sposób mocowania i oznaczenia na froncie. Przy listwie przyłączeniowej znaczenie ma układ zacisków i zgodność z konkretną konfiguracją zasilania.
Jeżeli część jest zamiennikiem, zgodność musi wynikać z katalogu lub potwierdzonych parametrów. Identyczne złącze nie gwarantuje bezpiecznej pracy. Przed zamówieniem przepisz wszystkie dane z tabliczki znamionowej albo prześlij zdjęcie oznaczeń do weryfikacji.
Konserwacja i błędy po naprawie
Zabrudzenia i wilgoć mogą pogarszać przekazywanie ciepła oraz sprzyjać korozji i przegrzewaniu połączeń. Czyść płytę dopiero po ostygnięciu, używając miękkiej ściereczki i łagodnego środka. Nie stosuj pary, ostrych narzędzi ani agresywnego szorowania przy elementach grzejnych.
Unikaj kilku typowych błędów:
- nie wymieniaj pola bez wcześniejszego sprawdzenia przełącznika i przewodów;
- nie mostkuj przełącznika ani żadnego zabezpieczenia;
- nie uruchamiaj urządzenia z odsłoniętą obudową, jeśli nie wykonujesz pomiaru zgodnie z procedurą serwisową;
- nie dokręcaj mocowań tak mocno, aby odkształcić obudowę lub element grzejny;
- nie montuj części o większej mocy tylko dlatego, że pasuje mechanicznie;
- nie podłączaj płyty według pamięci lub przypadkowego schematu z innego modelu.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną płytkę grzejną?
Nie. Przyczyną może być także przełącznik energii, przewód, konektor, listwa przyłączeniowa albo brak jednej części zasilania. Najpierw odłącz element i sprawdź jego ciągłość oraz stan połączeń.
Jaką rezystancję powinno mieć pole grzejne Amica PEB4.1SR?
Nie ma jednej wartości dla wszystkich pól. Zależy ona od mocy i konstrukcji elementu. Można orientacyjnie oczekiwać wyższej rezystancji dla pola o mniejszej mocy, ale wynik trzeba porównać z dokumentacją lub oznaczeniem konkretnej części.
Czy można zamienić pole 145 mm na inne pole o tej samej średnicy?
Nie bez potwierdzenia mocy, napięcia, mocowania i układu zacisków. Sama średnica nie określa zgodności. Element 145 mm może mieć inną moc lub inną konstrukcję elektryczną.
Dlaczego pole działa tylko na niektórych pozycjach pokrętła?
Możliwa jest usterka jednego toru przełącznika, przerwa w części elementu grzejnego albo nadpalone połączenie. Objaw nie pozwala wskazać jednej części bez sprawdzenia przełącznika i obwodu pola.
Czy można samodzielnie podłączyć płytę po wymianie części?
Wymiana części mechanicznej przy odłączonym urządzeniu może być wykonana przez osobę posiadającą odpowiednie przygotowanie, ale podłączenie do instalacji oraz zmiana mostków zasilających wymagają wykwalifikowanego instalatora. Połączenie musi odpowiadać schematowi właściwemu dla PEB4.1SR.
Jakie dane podać przy doborze części do Amica PEB4.1SR?
Podaj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy polu grzejnym dołącz także zdjęcie oznaczenia, średnicę, moc i sposób podłączenia elementu.
