21455 - PGB4.11ZpZsApR GZ50 płyta gazowa
Części do płyty gazowej Amica 21455 PGB4.11ZpZsApR GZ50 dobiera się na podstawie pełnych oznaczeń urządzenia oraz wykonania podzespołu. Przy problemach z zapłonem, płomieniem, pokrętłem lub palnikiem najpierw trzeba odróżnić zabrudzenie i wilgoć od uszkodzenia iskrownika, termopary, dyszy albo zaworu.
Części do Amica PGB4.11ZpZsApR GZ50 — co obejmuje kategoria
Model 21455 - PGB4.11ZpZsApR GZ50 jest czteropalnikową płytą gazową z elektrycznym zapłonem oraz zabezpieczeniem przeciwwypływowym. W dokumentacji urządzenie występuje także jako PGB6121ApR. W zależności od wersji i miejsca uszkodzenia potrzebna może być część palnika, układu zapłonowego, zabezpieczenia płomienia, sterowania lub mocowania.
Do tej grupy urządzeń mogą pasować między innymi:
- korony i nakrywki palników,
- korpusy palników oraz elementy palnika WOK,
- dysze gazowe przeznaczone do określonego rodzaju gazu,
- iskrowniki i przewody zapłonowe,
- termopary,
- zawory gazowe z zabezpieczeniem przeciwwypływowym,
- pokrętła i elementy ich mocowania,
- ruszty, uchwyty montażowe, uszczelki i śruby.
Sama nazwa handlowa płyty nie wystarcza do potwierdzenia zgodności każdej części. W obrębie podobnych urządzeń mogą występować różne palniki, długości termopar, kształty pokręteł, wersje dysz i odmienne mocowania.
Objaw nie wskazuje automatycznie jednej części
Przed zamówieniem elementu warto ustalić, co dokładnie dzieje się z konkretnym palnikiem. Ta sama usterka użytkowa może wynikać z kilku różnych przyczyn.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Nie ma iskry na jednym palniku, pozostałe działają | Wilgoć, zabrudzony iskrownik, uszkodzony przewód, iskrownik lub styk przy pokrętle | Po wystudzeniu i odłączeniu zasilania obejrzyj końcówkę iskrownika, przewód oraz miejsce przejścia przewodu. Sprawdź, czy po myciu element został dokładnie wysuszony | Jeżeli generator pracuje, ale iskra nie dochodzi do jednego palnika, podejrzany jest lokalny iskrownik, przewód albo jego połączenie. Brak iskry na wszystkich palnikach kieruje diagnostykę także na zasilanie, włącznik i generator |
| Iskra jest, ale gaz nie zapala się | Zabrudzona korona lub kanał zapłonowy, nieprawidłowo ułożona korona, wilgoć, iskra poza strumieniem gazu, problem z dyszą | Zdejmij ruszt, nakrywkę i koronę. Oczyść oraz wysusz elementy. Sprawdź, czy korona leży stabilnie, a iskra przeskakuje w miejscu, w którym pojawia się gaz | Jeżeli palnik zapala się z zewnętrznego źródła, ale nie z iskrownika, nie oznacza to jeszcze uszkodzenia dyszy. Najpierw trzeba ocenić położenie iskry, drożność kanałów i stan iskrownika |
| Płomień zapala się, lecz gaśnie po puszczeniu pokrętła | Zabrudzona lub źle ustawiona termopara, uszkodzona termopara, zbyt słaby płomień, problem z zaworem lub elektromagnesem | Oczyść i wysusz końcówkę termopary. Sprawdź, czy płomień ogrzewa jej końcówkę oraz czy pokrętło jest wciskane do oporu przez czas wymagany dla tego modelu | Jeżeli po prawidłowym rozgrzaniu termopary płomień nadal gaśnie, przyczyną może być termopara albo zawór. Sama wymiana termopary bez sprawdzenia jej położenia i płomienia nie rozstrzyga usterki |
| Płomień jest mały, nierówny lub pali się tylko częściowo | Zabrudzona korona, zatkane kanały, zabrudzona dysza, niewłaściwa dysza, problem z ciśnieniem gazu | Porównaj zachowanie z innymi palnikami, sprawdź poprawne ułożenie korony i oczyść elementy zgodnie z instrukcją. Nie rozwiercaj dyszy | Jeśli problem dotyczy tylko jednego palnika, najpierw sprawdza się jego elementy i dyszę. Zmiana dysz wymaga potwierdzenia rodzaju gazu oraz odpowiednich parametrów dla urządzenia |
| Pokrętło jest luźne, pęknięte lub nie steruje prawidłowo | Uszkodzone pokrętło, trzpień zaworu, element dociskowy albo mocowanie | Porównaj kształt, średnicę osadzenia i głębokość pokrętła z pozostałymi elementami. Nie używaj pokrętła, które obraca się bez prawidłowego sterowania zaworem | Jeżeli uszkodzony jest sam element zewnętrzny, można dobrać pokrętło. Opór, brak regulacji lub niewłaściwe działanie zaworu wymaga dalszej diagnostyki serwisowej |
Gdy palnik nie zapala się od iskrownika
W modelu PGB4.11ZpZsApR iskrownik jest uruchamiany przez wciśnięcie i przekręcenie pokrętła. Jeżeli słychać charakterystyczne przeskakiwanie iskry, ale płomień nie powstaje, nie należy od razu kupować generatora.
Najpierw po całkowitym wystudzeniu płyty zdejmij ruszt, nakrywkę i koronę palnika. Usuń resztki jedzenia z kanałów korony, wytrzyj końcówkę iskrownika i pozostaw elementy do pełnego wyschnięcia. Po zalaniu iskra może mieć zmienioną drogę do masy albo przeskakiwać w wilgotnym miejscu. Korona musi być założona stabilnie i w prawidłowej pozycji; przesunięcie może spowodować, że iskra nie znajdzie się w strefie wypływu gazu.
Jeżeli ten sam palnik zapala się z zapalarki, a nie z iskrownika, oznacza to, że gaz prawdopodobnie dociera do palnika, ale nie potwierdza sprawności iskrownika ani prawidłowego położenia iskry. Jeżeli nie zapala się również z zewnętrznego źródła, trzeba sprawdzić drożność kanałów, dyszę, rodzaj gazu i dopływ gazu. Nie wolno długo pozostawiać otwartego zaworu, gdy płomień nie powstaje.
Płomień gaśnie po puszczeniu pokrętła
Zabezpieczenie przeciwwypływowe powinno odciąć gaz, gdy płomień zgaśnie. W tej płycie podczas zapalania pokrętło należy przytrzymać wciśnięte przez około 10 sekund, aby zabezpieczenie mogło zadziałać. Jeżeli płomień gaśnie natychmiast po puszczeniu pokrętła mimo prawidłowego płomienia, diagnostykę zaczyna się od prostszych przyczyn:
- Oczyść i wysusz końcówkę termopary.
- Sprawdź, czy końcówka termopary znajduje się w płomieniu, a nie poza jego zasięgiem.
- Upewnij się, że korona palnika jest poprawnie ułożona i płomień dochodzi do termopary.
- Porównaj zachowanie z innym palnikiem, pamiętając, że termopary mogą różnić się długością.
- Jeżeli konstrukcja i dostęp do elementów na to pozwalają, serwisant może porównać termoparę z działającego palnika lub wykonać pomiar zgodnie z dokumentacją konkretnego zaworu.
Pomiar elektryczny termopary nie jest uniwersalnym testem dla wszystkich wersji. Wynik zależy od temperatury końcówki, sposobu podłączenia i zastosowanego zaworu. Prawidłowy pomiar nie wyklucza złego położenia termopary, uszkodzenia elektromagnesu ani problemu mechanicznego zaworu.
Jeżeli po wykluczeniu zabrudzenia, złego położenia i zbyt krótkiego przytrzymania płomień nadal gaśnie, podejrzenie może dotyczyć termopary, zaworu lub elementu dociskającego. Wymiana zaworu gazowego wymaga ingerencji w układ gazowy i powinna być wykonana przez osobę z odpowiednimi uprawnieniami oraz po sprawdzeniu szczelności.
Dysze i rodzaj gazu
Dysza nie jest częścią dobieraną wyłącznie po średnicy otworu. Jej zastosowanie zależy od rodzaju gazu, ciśnienia, typu palnika i konkretnej konfiguracji urządzenia. Model PGB4.11ZpZsApR jest przeznaczony do określonej kategorii gazu, a instrukcja rozróżnia ustawienia dla gazu ziemnego i płynnego.
Nie należy:
- rozwiercać otworu dyszy,
- zamieniać dysz między palnikami bez sprawdzenia ich przeznaczenia,
- montować dyszy tylko dlatego, że ma podobny gwint,
- zmieniać rodzaju gazu bez wymiany właściwych dysz i regulacji,
- oceniać poprawności spalania wyłącznie na podstawie wielkości płomienia.
Prawidłowo wyregulowany płomień powinien być stabilny i jasnoniebieski z wyraźnie zarysowanym stożkiem wewnętrznym. Żółty, odrywający się, pulsujący lub nierówny płomień może wskazywać na zabrudzenie, niewłaściwą dyszę, nieprawidłowe ciśnienie albo problem z mieszaniem gazu i powietrza. Regulację po zmianie rodzaju gazu wykonuje uprawniony instalator.
Dostęp do części i wymiana
Elementy dostępne od góry, takie jak ruszty, nakrywki, korony palników i pokrętła, można zwykle zdemontować po wystudzeniu urządzenia bez zdejmowania całej płyty. Przed ponownym montażem trzeba usunąć wilgoć i zachować właściwe położenie każdego elementu.

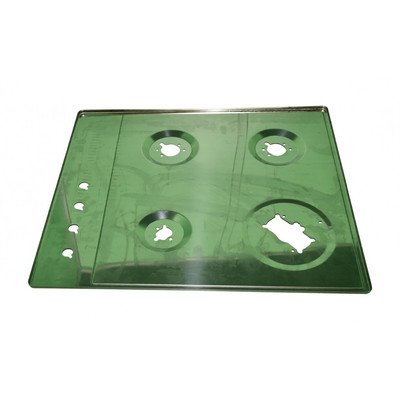

Dostęp do iskrowników, termopar, zaworów, przewodów i generatora zapłonu zazwyczaj wymaga zdjęcia płyty podpalnikowej lub dolnej osłony. Konstrukcja mocowania różni się między seriami, dlatego nie należy przenosić kolejności demontażu z innego modelu Amica. Przed odłączeniem przewodów warto wykonać zdjęcie połączeń i oznaczyć elementy według palnika. Nie wolno ciągnąć za przewód iskrownika ani zginać rurki termopary przy samym przyłączu.
Przy montażu sprawdź:
- stabilność korpusów i koron palników,
- położenie końcówki iskrownika względem strefy zapłonu,
- położenie termopary w płomieniu,
- prawidłowe osadzenie pokrętła,
- brak przygniecionych przewodów,
- stan uszczelek i mocowań.
Po pracach przy układzie gazowym trzeba sprawdzić szczelność wszystkich rozłączanych połączeń odpowiednią metodą. Nie wolno używać płomienia do sprawdzania szczelności. Prace przy zaworach, dyszach, przyłączu gazowym i zmianie rodzaju gazu są przeznaczone dla wykwalifikowanego instalatora lub serwisanta.
Jak dobrać część do modelu 21455
Dla urządzeń Amica nie należy ograniczać identyfikacji do skróconej nazwy modelu. Przy pytaniu o zgodność przygotuj z tabliczki znamionowej:
- model urządzenia,
- kod wyrobu lub Product No.,
- pełny 14-cyfrowy numer fabryczny.
W przypadku tej kategorii warto podać również oznaczenie PGB4.11ZpZsApR, numer kategorii 21455 oraz — jeśli występuje na dokumentach — wariant PGB6121ApR. Zdjęcie tabliczki znamionowej i uszkodzonej części pomaga odróżnić podobne wykonania, ale nie zastępuje sprawdzenia katalogowego.
Przy częściach mechanicznych porównaj kształt, punkty mocowania, stronę montażu i wymiary. Przy termoparze istotne są długość, zakończenia i sposób przyłączenia. Przy iskrowniku ważne są długość ceramicznej osłony, kształt końcówki, sposób mocowania i przewód. Przy dyszy decydują typ gazu, palnik i potwierdzone oznaczenie, a przy zaworze także rodzaj zabezpieczenia oraz wykonanie dla konkretnego palnika.
Podobne zdjęcie, identyczne złącze lub sama nazwa PGB4.11 nie gwarantują zgodności. Przed zakupem odczytaj pełne oznaczenia z tabliczki i porównaj je z opisem części. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki oraz fotografię elementu z widocznym mocowaniem.
Bezpieczeństwo podczas diagnostyki
Przed czyszczeniem i oględzinami odczekaj, aż palniki ostygną. Przy pracach dotyczących zapłonu odłącz zasilanie elektryczne płyty. Jeżeli wyczuwasz gaz, nie włączaj ani nie wyłączaj urządzeń elektrycznych, zamknij dopływ gazu, przewietrz pomieszczenie i skontaktuj się z uprawnioną osobą.
Nie wykonuj prób z otwartym gazem bez natychmiastowego zapłonu, nie mostkuj zabezpieczenia przeciwwypływowego i nie pozostawiaj płyty pracującej bez nadzoru. Opisane czynności przy zaworach, instalacji gazowej, dyszach oraz pomiarach wykonywanych pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi.
FAQ
Czy do PGB4.11ZpZsApR pasuje każda termopara Amica?
Nie. Termopara musi mieć właściwą długość, zakończenia i sposób przyłączenia do zaworu oraz palnika. O zgodności decydują pełne dane urządzenia i katalog części, a nie sama marka lub podobny wygląd.
Dlaczego palnik ma iskrę, ale nie zapala gazu?
Przyczyną może być wilgoć, zabrudzona korona, zatkany kanał zapłonowy, źle ustawiona korona, iskrownik ustawiony poza strefą wypływu gazu albo problem z dopływem gazu. Najpierw oczyść i wysusz elementy oraz sprawdź ich ułożenie. Jeżeli zewnętrzna zapalarka zapala palnik, problem dotyczy raczej zapłonu lub położenia iskry niż samego braku gazu.
Co oznacza gaśnięcie płomienia po puszczeniu pokrętła?
Najpierw sprawdź czas przytrzymania pokrętła, czystość termopary i to, czy płomień ogrzewa jej końcówkę. Jeżeli te warunki są spełnione, przyczyną może być termopara, zawór lub mechanizm zabezpieczenia. Nie należy kupować zaworu bez wykluczenia prostszych przyczyn.
Czy dyszę można przeczyścić igłą albo rozwiercić?
Dyszę można oczyścić zgodnie z instrukcją i bez zmiany średnicy otworu. Rozwiercanie zmienia parametry spalania i może być niebezpieczne. Jeżeli dysza jest uszkodzona lub nie pasuje do rodzaju gazu, należy dobrać właściwy element katalogowy.
Czy wymiana iskrownika wymaga zdjęcia całej płyty?
W wielu konstrukcjach tak, ponieważ iskrownik jest mocowany od strony wewnętrznej i połączony przewodem z generatorem. Dokładny dostęp zależy od wykonania płyty. Przed demontażem odłącz zasilanie, oznacz przewody i nie uszkodź ceramicznej izolacji.
Jakie dane podać przy doborze części do Amica?
Podaj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo przydatne są zdjęcia uszkodzonej części, jej mocowania i oznaczeń. Sam skrócony model może nie identyfikować konkretnego wariantu technicznego.
