20402 - ^PMG3.1ZpZtC mod.PG1320 GZ50 kuch.gazowa
Części do Amica PG1320 GZ50 PMG3.1ZpZtC obejmują elementy palników, zapłonu, zabezpieczenia przeciwwypływowego, sterowania i mocowania. Przy problemach z płomieniem najpierw sprawdź czystość oraz ułożenie palnika, a część dobieraj po pełnych danych z tabliczki znamionowej, nie tylko po wyglądzie.
Jak rozpoznać elementy płyty Amica PG1320 GZ50
Model oznaczony jako 20402 - ^PMG3.1ZpZtC mod. PG1320 GZ50 należy do grupy płyt gazowo-elektrycznych Amica z palnikami gazowymi, zapłonem iskrowym oraz zabezpieczeniem przeciwwypływowym. Oznaczenie Zp wskazuje na zapalanie zintegrowane z pokrętłem, a Zt na obecność zabezpieczenia, które powinno odciąć gaz po zgaśnięciu płomienia.
W tej kategorii mogą występować między innymi:
- iskrowniki i przewody lub zespoły zapalaczy;
- generator iskry albo elementy włączające zapłon przy pokrętle;
- termopary współpracujące z zaworami gazowymi;

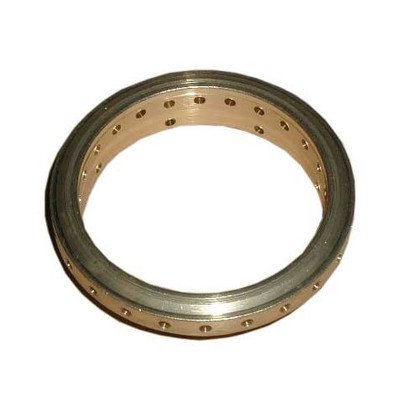

- korpusy palników, pokrywki, stabilizatory i pierścienie;
- dysze dobrane do konkretnego palnika oraz rodzaju gazu;
- zawory gazowe, pokrętła, rurki palnika i elementy mocujące;
- ruszty, elementy ustalające oraz płyta robocza.
Nie każda część widoczna na zdjęciu pasuje do każdego wariantu PMG3.1. Różnice mogą dotyczyć rodzaju palnika, długości przewodu, sposobu mocowania, typu zaworu, rodzaju gazu i wykonania płyty.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Nie ma iskry tylko przy jednym palniku | Uszkodzony iskrownik, przewód, zabrudzenie elektrody lub nieprawidłowe ułożenie elementów palnika | Po odłączeniu zasilania obejrzyj elektrodę, przewód i miejsce przeskoku iskry. Porównaj położenie z działającym palnikiem | Jeżeli generator działa przy pozostałych palnikach, podejrzenie kieruje się na konkretny iskrownik, jego przewód albo połączenie. Sam brak zapłonu nie potwierdza uszkodzenia generatora |
| Nie ma iskry na żadnym palniku | Brak zasilania, uszkodzony włącznik w pokrętle, wiązka zapalaczy lub generator | Sprawdź, czy urządzenie ma zasilanie i czy problem dotyczy wszystkich palników. Kontrola elektryczna wymaga odłączenia urządzenia i dostępu do właściwych złączy | Jeżeli wszystkie palniki zachowują się tak samo, nie zaczynaj od wymiany pojedynczej elektrody. Potrzebna jest kontrola zasilania, elementu uruchamiającego oraz generatora zgodnie ze schematem tego wariantu |
| Gaz wypływa, ale palnik nie zapala się od iskry | Zabrudzona lub zawilgocona korona palnika, iskra przeskakująca w niewłaściwym miejscu, źle ustawiony stabilizator albo niewłaściwa dysza | Zamknij dopływ gazu, wystudź urządzenie, zdejmij elementy palnika, oczyść otwory płomieniowe i dokładnie wysusz części | Jeżeli po prawidłowym złożeniu iskra nadal nie trafia w strefę gazu, sprawdź iskrownik, jego położenie i elementy palnika. Nie rozwiercaj dyszy ani nie zwiększaj jej otworu |
| Palnik zapala się, lecz gaśnie po puszczeniu pokrętła | Zbyt krótko przytrzymane pokrętło, zabrudzona lub źle ustawiona termopara, zbyt mały płomień, zawór gazowy albo problem z pokrętłem | Przy prawidłowo złożonym palniku przytrzymaj pokrętło przez czas wymagany do zadziałania zabezpieczenia. Sprawdź, czy płomień ogrzewa końcówkę termopary | Jeżeli płomień jest stabilny, a po zwolnieniu pokrętła gaz zostaje odcięty, dalsza diagnostyka obejmuje termoparę, jej położenie, zawór i mechanizm pokrętła. Nie mostkuj zabezpieczenia |
| Płomień jest żółty, nierówny albo płomień przeskakuje na dyszę | Wilgoć lub zabrudzenie korony, nieprawidłowe osadzenie pokrywy, niewłaściwa dysza, zła regulacja małego płomienia albo niezgodny rodzaj gazu | Sprawdź, czy elementy palnika są suche, kompletne i prawidłowo osadzone. Porównaj oznaczenie palnika oraz rodzaj gazu z dokumentacją urządzenia | Jeśli problem występuje wyłącznie przy małym płomieniu, przyczyną może być regulacja zaworu lub zabrudzenie obwodu małego przepływu. Regulację i zmianę rodzaju gazu wykonuje uprawniony instalator |
| Pokrętło ma luz albo nie steruje płomieniem | Pęknięte pokrętło, uszkodzony trzpień, nieprawidłowe osadzenie, zużyty lub uszkodzony zawór | Zdejmij pokrętło dopiero po odłączeniu urządzenia i sprawdź, czy nie jest pęknięte oraz czy prawidłowo zazębia się z trzpieniem | Wymiana samego pokrętła ma sens tylko wtedy, gdy trzpień zaworu i jego działanie są prawidłowe. Wymiana zaworu wymaga ingerencji w układ gazowy |
| Ruszt lub garnek jest niestabilny | Pęknięty ruszt, zużyty stabilizator, brak podkładki lub odkształcenie elementu | Porównaj wszystkie punkty podparcia, sprawdź pęknięcia i kompletność elementów ustalających | Dobieraj ruszt i stabilizator po wymiarach, rozstawie oraz wariancie płyty. Podobny kształt nie gwarantuje prawidłowego podparcia naczynia |
Gdy palnik nie zapala się
Najpierw ustal, czy problem dotyczy gazu, iskry czy spalania. Jeżeli nie słychać wypływu gazu, nie próbuj wielokrotnie uruchamiać palnika. Przyczyną może być zamknięty zawór dopływu, problem z instalacją, zatkana dysza lub usterka zaworu gazowego. W przypadku podejrzenia nieszczelności zamknij zawór odcinający, przewietrz pomieszczenie i nie włączaj urządzeń elektrycznych powodujących iskrę.
Jeżeli gaz wypływa, ale nie pojawia się zapłon, sprawdź po ostygnięciu urządzenia, czy korona palnika, pokrywka i elektroda są czyste oraz suche. Po zalaniu nawet sprawny iskrownik może nie zapalać mieszanki, gdy prąd przeskakuje po wilgotnej powierzchni. Elementy palnika muszą zostać ułożone dokładnie w swoich gniazdach.
Do czyszczenia otworów palnika można użyć delikatnego narzędzia przeznaczonego do tego celu. Nie rozwiercaj otworów płomieniowych i nie powiększaj dyszy. Zmiana średnicy otworu zmienia ilość gazu oraz warunki spalania.
Jeżeli iskra pojawia się nieregularnie, należy rozróżnić uszkodzenie elektrody od problemu generatora lub wiązki. Gdy po zamianie przewodów albo elementów diagnostycznych problem przemieszcza się razem z konkretnym iskrownikiem, podejrzenie dotyczy iskrownika lub jego przewodu. Jeżeli pozostaje przy tym samym wyjściu generatora, trzeba sprawdzić generator, połączenie i zgodność zastosowanego zespołu. Takie testy wykonuj wyłącznie przy odłączonym zasilaniu i zgodnie ze schematem konkretnego urządzenia.
Palnik gaśnie po puszczeniu pokrętła
W wersji z zabezpieczeniem przeciwwypływowym pokrętło trzeba przytrzymać po zapłonie, aby termopara nagrzała się i utrzymała otwarcie zaworu. Zbyt szybkie puszczenie może powodować zgaśnięcie prawidłowo działającego palnika.
Jeśli problem występuje nadal, sprawdź kolejno:
- Czy płomień obejmuje końcówkę termopary, a termopara nie jest odsunięta lub zabrudzona.
- Czy korona i pokrywka palnika są założone prawidłowo oraz całkowicie suche.
- Czy płomień nie jest zbyt mały, niestabilny albo kierowany poza termoparę.
- Czy pokrętło wciska trzpień zaworu na odpowiednią głębokość i nie ma uszkodzonej blokady lub podkładki.
- Czy po zamianie termopary z elementem z działającego palnika objaw zmienia miejsce — taka próba może wskazać termoparę, ale nie wyklucza problemu zaworu lub położenia elementu.
Podstawowy test ciągłości przewodu nie potwierdza pełnej sprawności termopary w warunkach pracy. Termopara wytwarza sygnał zależny od temperatury i musi współpracować z konkretnym zaworem. Jeżeli płomień prawidłowo ogrzewa termoparę, a zawór nadal odcina gaz, potrzebna jest dalsza diagnostyka zaworu i mechanizmu zabezpieczenia.
Iskrownik, generator i zespół włączników
Iskrownik jest elektrodą umieszczoną przy palniku. Generator wytwarza impulsy wysokiego napięcia, a w modelach z zapalaniem w pokrętle sygnał do zapłonu przekazuje zespół włączników. Uszkodzenie jednego elementu może dawać podobny objaw, dlatego wymiana części „na próbę” nie jest dobrą metodą.
Przy kontroli warto zanotować:
- czy nie działa jeden palnik, czy wszystkie;
- czy słychać pracę generatora;
- czy iskra pojawia się na elektrodzie, na korpusie palnika lub w innym miejscu;
- czy problem występuje stale, czy po zalaniu i wysuszeniu;
- czy położenie przewodu lub elektrody różni się od pozostałych palników.
Nie wolno wykonywać pomiarów ani manipulować przy przewodach zapłonu podczas pracy urządzenia bez odpowiednich kwalifikacji i wyposażenia. Generator zapłonu pracuje z wysokim napięciem impulsowym, a w pobliżu znajduje się gaz. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi; nie są przeznaczone do wykonania przez osobę bez przygotowania.
Wymiana części i dostęp do podzespołów
Elementy zewnętrzne, takie jak pokrywki palników, korony, ruszty, pokrętła i stabilizatory, zwykle można zdemontować po wystudzeniu urządzenia, zamknięciu dopływu gazu i odłączeniu zasilania. Przy montażu zwróć uwagę na prawidłowe osadzenie części, ponieważ przesunięta korona lub pokrywka może zmienić kształt płomienia i utrudnić działanie termopary albo zapłonu.
Iskrowniki, termopary, zawory, generator oraz wiązka zapalaczy znajdują się pod płytą roboczą. Dostęp może wymagać wysunięcia urządzenia z zabudowy, odłączenia przewodu elektrycznego, zdjęcia elementów palników i odkręcenia płyty. Dokładna kolejność zależy od konstrukcji konkretnego wariantu PMG3.1, dlatego przed demontażem warto wykonać zdjęcia połączeń i oznaczyć przewody.
Nie odłączaj ani nie rozszczelniaj przewodów gazowych bez uprawnień. Wymiana zaworu, dyszy, elementów instalacji, przezbrojenie z GZ50 na gaz płynny lub odwrotnie oraz regulacja płomienia wymagają uprawnionego instalatora. Po każdej ingerencji w układ gazowy należy sprawdzić szczelność odpowiednią metodą, nigdy płomieniem, oraz zweryfikować działanie wszystkich palników i zabezpieczenia przeciwwypływowego.
Po naprawie sprawdź, czy każdy palnik zapala się bez opóźnienia, płomień jest stabilny na pełnej i małej mocy, pokrętło działa płynnie, a po zgaśnięciu płomienia dopływ gazu zostaje odcięty. Jeżeli wyczuwasz gaz, przerwij próby, zamknij zawór, przewietrz pomieszczenie i wezwij uprawnionego instalatora.
Jak dobrać część do tego modelu
W przypadku urządzeń Amica skrócony opis modelu może nie wystarczyć do identyfikacji wariantu. Przed zamówieniem spisz z tabliczki znamionowej:
- pełny model lub typ urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie rodzaju gazu, jeżeli dobierasz dyszę, zawór lub element palnika.
Porównaj także oznaczenie starej części, długość przewodu lub termopary, rodzaj złącza, sposób mocowania, średnice i położenie elementu. W przypadku palników i dysz istotne są nie tylko wymiary, lecz także typ korpusu, obciążenie cieplne oraz rodzaj gazu. Dla elementów bezpieczeństwa i układu gazowego nie zakładaj zgodności na podstawie identycznego zdjęcia.
Jeśli część ma być zamiennikiem, zgodność powinna wynikać z potwierdzonej listy modeli lub numerów producenta. Samo podobne złącze nie oznacza prawidłowego działania, a w przypadku generatora lub zespołu zapalaczy niewłaściwe połączenie może powodować brak iskry albo jej przeskok w niewłaściwe miejsce.
Najbezpieczniejszy następny krok to przesłanie pełnych danych z tabliczki znamionowej oraz zdjęcia uszkodzonej części. Pozwala to odróżnić wariant PG1320 GZ50 od podobnych płyt PMG3.1 i dobrać właściwy element bez kupowania kilku części na próbę.
Konserwacja palników i zapłonu
Po wystudzeniu urządzenia regularnie usuwaj zabrudzenia z koron, pokrywek, otworów płomieniowych i okolic iskrownika. Elementy po myciu muszą być całkowicie suche. Nie używaj stalowego drutu do czyszczenia dysz, nie skrob elektrody ostrym narzędziem i nie stosuj czyszczenia parą, jeśli instrukcja urządzenia tego zabrania.
Zwracaj uwagę na zmianę koloru płomienia, nierówne otwory płomieniowe, zapach gazu, ślady przegrzania i powtarzające się problemy z zapłonem. Zabrudzenie można usunąć, ale pęknięty korpus, odkształcony ruszt, uszkodzona izolacja iskrownika lub nieszczelny element wymaga wymiany i oceny bezpieczeństwa.
FAQ
Czy brak iskry oznacza uszkodzony iskrownik?
Nie zawsze. Przyczyną może być brak zasilania, uszkodzony włącznik w pokrętle, generator, wiązka, przewód, zabrudzenie albo wilgoć. Jeżeli nie działa tylko jeden palnik, zacznij od porównania jego elektrody i przewodu z działającym palnikiem. Gdy nie działa cały zapłon, sprawdzania wymaga wspólna część układu.
Dlaczego palnik Amica gaśnie po puszczeniu pokrętła?
Najpierw sprawdź, czy pokrętło było przytrzymane wystarczająco długo oraz czy płomień ogrzewa końcówkę termopary. Możliwa jest także zabrudzona lub źle ustawiona termopara, nieprawidłowo złożony palnik, problem z pokrętłem albo zaworem gazowym. Nie wolno omijać zabezpieczenia przeciwwypływowego.
Czy można zastosować dowolną dyszę do płyty PG1320 GZ50?
Nie. Dysza musi odpowiadać typowi palnika, obciążeniu cieplnemu i rodzajowi gazu. Oznaczenie GZ50 odnosi się do gazu ziemnego, ale przed zakupem trzeba potwierdzić dane konkretnego wariantu z tabliczki znamionowej i dokumentacji. Przezbrojenie oraz regulację wykonuje uprawniony instalator.
Czy termopara z innego palnika będzie pasować?
Nie należy zakładać tego wyłącznie na podstawie podobnego wyglądu. Termopara musi mieć właściwą długość, sposób mocowania i połączenie z zaworem. W niektórych konstrukcjach termopary różnią się głównie długością, ale zgodność dla modelu PMG3.1 trzeba potwierdzić po pełnych oznaczeniach urządzenia.
Jak dostać się do zaworu lub iskrownika?
Podzespoły te znajdują się pod płytą roboczą, lecz sposób demontażu zależy od konstrukcji i zabudowy. Zwykle trzeba odłączyć zasilanie, zamknąć gaz i uzyskać dostęp od spodu, ale rozszczelnianie instalacji gazowej oraz wymiana zaworu wymagają uprawnionego instalatora. Nie odkręcaj przewodów gazowych tylko po to, aby sprawdzić część.
Jakie dane wysłać przy doborze części do Amica?
Podaj pełny model lub typ, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatne jest także zdjęcie starej części, jej oznaczeń, mocowania i złącza. W przypadku dysz, zaworów i palników dodaj informację o rodzaju gazu.
