21366 - PBP4VI535FTB4SACUUt płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI535FTB4SACUUt dobiera się po pełnych oznaczeniach urządzenia, nie tylko po wyglądzie elementu. Przy braku grzania, błędach, problemach z wykrywaniem garnka lub panelem warto najpierw rozróżnić usterkę naczynia, zasilania, cewki, modułu i połączeń.
Jak działa płyta Amica PBP4VI535FTB4SACUUt

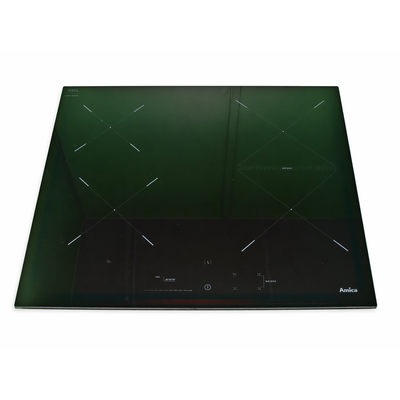

Model oznaczony typem PBP4VI535FTB4SACUUt jest czteropolową płytą indukcyjną o mocy pól do 7,35 kW. W zależności od pola zastosowano cewki o średnicy 160 lub 200 mm, a sterowanie obejmuje panel dotykowy, detekcję naczynia, moduły mocy, czujniki temperatury, wentylację i wiązki przewodów.
Indukcja nie nagrzewa samej cewki tak jak klasyczna grzałka. Moduł elektroniczny wytwarza pole elektromagnetyczne, a ciepło powstaje w ferromagnetycznym dnie garnka. Z tego powodu objaw „pole nie grzeje” nie oznacza automatycznie uszkodzenia cewki lub modułu.
Objaw → przyczyna → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Cała płyta nie reaguje | Brak jednej części zasilania, wyłączone zabezpieczenie, błąd po zaniku napięcia, uszkodzenie elektroniki | Sprawdź zabezpieczenia instalacji i czy panel reaguje po odłączeniu płyty od zasilania na około 60 sekund | Jeżeli inne odbiorniki działają, a płyta nadal jest całkowicie martwa, potrzebna jest kontrola zasilania i modułu przez elektryka lub serwisanta |
| Jedno pole nie grzeje, ale panel działa | Niewłaściwe naczynie, cewka, czujnik temperatury, przewody, moduł mocy lub element sterowania | Użyj sprawnego garnka indukcyjnego na innym polu, oczyść i osusz szybę, porównaj zachowanie pól | Jeżeli problem podąża za konkretnym polem, podejrzane są elementy tego toru; sam brak grzania nie wskazuje jeszcze konkretnej części |
| Płyta nie wykrywa garnka | Naczynie nieferromagnetyczne, zbyt mała średnica dna, krzywe lub uszkodzone dno, zabrudzenie, cewka albo układ detekcji | Przyłóż magnes do dna garnka, sprawdź inne naczynie i inne pole; dno powinno być płaskie i suche | Jeżeli inne garnki są wykrywane na tym samym polu, problem dotyczy naczynia; jeżeli nie działa tylko jedno pole, sprawdź jego tor indukcyjny |
| Pole wyłącza się po rozgrzaniu | Przegrzanie modułu, zablokowany przepływ powietrza, niesprawny wentylator, czujnik temperatury, nieprawidłowe naczynie | Sprawdź, czy pod płytą jest zapewniona wentylacja i czy otwory nie są zasłonięte; zanotuj, czy problem występuje po kilku minutach pracy | Powtarzalne wyłączanie po nagrzaniu wymaga kontroli chłodzenia, czujników i modułu; nie należy wymieniać części bez ustalenia przyczyny |
| Panel dotykowy nie reaguje lub wydaje długi sygnał | Wilgoć, przedmiot na sensorach, zabrudzenie, aktywna blokada, uszkodzony panel lub komunikacja między modułami | Usuń przedmioty, wyczyść i osusz panel, sprawdź symbol blokady oraz wykonaj reset zasilania | Jeżeli tylko część sensorów pozostaje niesprawna, podejrzany jest panel lub jego połączenie; pełny brak reakcji wymaga szerszej diagnostyki |
| Pojawia się kod E z liczbą | Zakłócenie zasilania, przegrzanie lub usterka konkretnego obwodu, zależnie od wersji elektroniki | Zapisz dokładny kod, wyłącz płytę, odłącz zasilanie i po około minucie uruchom ją ponownie | Kod jest wskazówką diagnostyczną, a nie nazwą części do kupienia. Jeśli wraca, potrzebna jest dokumentacja właściwej wersji i pomiary serwisowe |
Najpierw wyklucz proste przyczyny
Przed zamawianiem modułu lub kompletnego pola wykonaj czynności, które nie wymagają otwierania urządzenia:
- Sprawdź, czy płyta ma zasilanie i czy nie zadziałało zabezpieczenie obwodu.
- Usuń wodę, tłuszcz i przedmioty z panelu sensorowego.
- Zdejmij garnek, odczekaj do ostygnięcia płyty i sprawdź ją z naczyniem przyciągającym magnes.
- Porównaj ten sam garnek na innym polu.
- Zapisz kod błędu oraz informację, czy problem występuje od razu, czy dopiero po rozgrzaniu.
- Odłącz płytę od zasilania na około 60 sekund, a następnie sprawdź, czy objaw powraca.
Jeśli pękła szyba, pojawił się zapach spalenizny, widoczne są ślady stopienia albo zabezpieczenie ponownie się wyłącza, nie używaj urządzenia do czasu ustalenia przyczyny.
Pomiar cewki i modułu
W płycie indukcyjnej pomiar omomierzem ma sens dopiero po odłączeniu urządzenia od sieci i rozładowaniu układów przez osobę posiadającą odpowiednie kwalifikacje. Przed badaniem trzeba odłączyć przewody badanego elementu, ponieważ pomiar przez moduł może dać wynik pozorny.
Cewka indukcyjna
Oględziny obejmują przewody, zaciski, izolację, ślady przegrzania oraz mocowanie cewki pod szybą. Omomierzem można sprawdzić ciągłość uzwojenia między jego zaciskami i porównać wynik z dokumentacją serwisową albo z identycznym, sprawnym torem. Przerwa w obwodzie lub wyraźnie odmienny wynik może wskazywać na uszkodzenie cewki, lecz prawidłowa ciągłość nie potwierdza jej sprawności pod obciążeniem.
Cewka współpracuje z kondensatorami, tranzystorem IGBT, czujnikiem temperatury i układem sterującym. Dlatego wymiana cewki bez sprawdzenia modułu może nie usunąć usterki, a uszkodzony moduł może ponownie zniszczyć nowy element.
Moduł mocy
Moduł indukcyjny zawiera obwody pracujące przy wysokim napięciu i wysokiej częstotliwości. Pomiar tranzystora IGBT, kondensatorów, rezystorów sterujących, zasilaczy i sygnałów detekcji wymaga schematu właściwej wersji oraz doświadczenia w naprawie elektroniki mocy. Sam test zwarcia lub przejścia miernikiem nie jest pełnym potwierdzeniem sprawności.
Nie wykonuj pomiarów pod napięciem, jeśli nie masz kwalifikacji, odpowiednich sond i procedury dla tego modułu. Nie zwieraj zabezpieczeń i nie uruchamiaj płyty z odłączonymi elementami tylko po to, aby obserwować reakcję układu.
Wiązka i złącza
Po odłączeniu zasilania można skontrolować, czy wtyczki są prawidłowo osadzone, czy przewody nie są przypalone oraz czy złącza nie mają śladów luzu lub przegrzania. Warto oznaczyć położenie każdej wtyczki przed demontażem. Zaśniedziałe lub nadpalone połączenie może powodować okresowe zaniki pracy, błędną detekcję garnka i wyłączanie pola.
Dostęp do części i wymiana
W tej rodzinie płyt podzespoły znajdują się pod szybą, w dolnej części obudowy. Uzyskanie dostępu zwykle wymaga wyjęcia urządzenia z blatu, odłączenia zasilania na wyłączniku instalacyjnym, odkręcenia dolnej osłony i rozłączenia odpowiednich wiązek. Dokładna kolejność zależy od wersji obudowy i zastosowanego modułu.
Przy wymianie:
- sfotografuj ułożenie przewodów i oznaczenia na płytkach;
- nie ciągnij za przewody — odłączaj wtyczki za korpus złącza;
- zabezpiecz szybę przed uderzeniem i punktowym naciskiem;
- sprawdź, czy cewka, czujnik temperatury i elementy chłodzenia są zamocowane tak jak przed demontażem;
- nie zmieniaj położenia izolacji, ekranów ani elementów prowadzących powietrze;
- po montażu sprawdź działanie każdego pola, detekcję garnka, poziomy mocy, wentylator i reakcję na zdjęcie naczynia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Wewnątrz płyty występują obwody elektryczne, które mogą pozostać niebezpieczne po odłączeniu zasilania. Podłączenie urządzenia oraz pomiary napięć powinien wykonać uprawniony elektryk lub technik AGD.
Jak dobrać część do tego modelu
Nie dobieraj modułu, cewki ani panelu wyłącznie po zdjęciu, średnicy lub liczbie pinów. W tej rodzinie mogą występować różne warianty elektroniki, mocy, rozmieszczenia pól i oprogramowania. Identyczne złącze nie gwarantuje zgodności, a moduł po wymianie może wymagać procedury konfiguracji właściwej dla urządzenia.
Przed zakupem przygotuj:
- pełny model płyty z tabliczki znamionowej;
- typ urządzenia: PBP4VI535FTB4SACUUt, jeśli występuje na oznaczeniu;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części oraz zdjęcie jej etykiety;
- informację, którego pola dotyczy problem i jaki kod błędu pojawia się na wyświetlaczu.
Jeżeli wymieniasz cewkę, porównaj także średnicę, długość przewodów, sposób mocowania i oznaczenie producenta. Przy module sprawdź numer płytki, wersję wykonania, układ pól oraz zgodność z pełnym oznaczeniem urządzenia. Sam skrócony model może nie identyfikować wariantu technicznego.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej i porównanie jej z numerem części. W razie wątpliwości prześlij zdjęcie tabliczki oraz uszkodzonego elementu przed zakupem.
Konserwacja i zapobieganie usterkom
Utrzymuj sensory i szybę w czystości, nie stawiaj przedmiotów na panelu, używaj suchych naczyń z płaskim dnem i nie zasłaniaj przestrzeni wentylacyjnej pod płytą. Wklęsłe dno garnka, zbyt małe dno ferromagnetyczne lub brak przepływu powietrza mogą powodować słabe grzanie, błędy detekcji i przegrzewanie.
Nie używaj płyty z pękniętą szybą. Ciecz może przedostać się do części pod napięciem, dlatego po takim uszkodzeniu wyłącz zabezpieczenie obwodu i zleć ocenę urządzenia osobie wykwalifikowanej.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Przyczyną może być niewłaściwy garnek, zabrudzenie, problem z detekcją naczynia, czujnik temperatury, wiązka, moduł mocy lub panel sterujący. Najpierw porównaj działanie garnka na innym polu i zapisz dokładny objaw.
Czy można zmierzyć cewkę bez demontażu płyty?
Bezpieczna i miarodajna ocena wymaga odłączenia zasilania oraz odseparowania przewodów cewki od pozostałych obwodów. Pomiar wykonany przez podłączony moduł może być mylący, a otwieranie płyty wiąże się z ryzykiem porażenia.
Co oznacza kod E na płycie Amica?
Litera E z liczbą może wskazywać zakłócenie zasilania, przegrzanie albo usterkę określonego obwodu, zależnie od wersji elektroniki. Kod należy odczytać w całości i porównać z instrukcją właściwego typu. Nie jest on automatycznym wskazaniem modułu do wymiany.
Czy moduł z podobnej płyty Amica będzie pasował?
Nie można tego potwierdzić na podstawie samej marki, wyglądu ani złącza. Potrzebny jest pełny model, kod wyrobu, numer fabryczny i oznaczenie modułu. Różnice w mocy, układzie pól lub oprogramowaniu mogą uniemożliwić prawidłową pracę.
Jakie dane przygotować do doboru części?
Dla Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dołącz oznaczenie części, zdjęcie etykiety oraz opis objawu: które pole nie grzeje, czy garnek jest wykrywany i czy pojawia się kod błędu.
