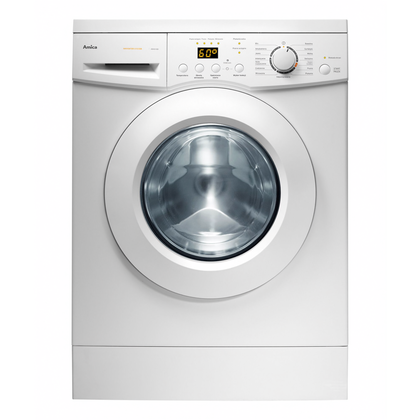

1140069 - AWA510D (AWCA10D) Amica
Części do pralki Amica AWA510D (AWCA10D) o kodzie wyrobu 1140069 obejmują elementy układu dopływu i odpływu wody, napędu, grzania, drzwi oraz obudowy. Przed zakupem ustal przyczynę objawu i porównaj pełne dane z tabliczki znamionowej: model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Pozwala to odróżnić techniczne warianty pralek występujących pod podobną nazwą.
Jak rozpoznać układ wymagający naprawy
Ten sam objaw nie zawsze wskazuje na jedną część. Przykładowo brak wirowania może wynikać z niewyważenia wsadu, pozostającej w bębnie wody albo problemu z napędem. Z kolei brak podgrzewania nie przesądza o uszkodzeniu grzałki, ponieważ znaczenie mają również czujnik temperatury, przewody oraz układ sterujący.
| Objaw | Co sprawdzić najpierw | Kolejne możliwe przyczyny | Jak interpretować wynik |
| Pralka nie pobiera wody | Zawór instalacji, ciśnienie, zagięcie węża i sitko dopływowe | Blokada drzwi, elektrozawór, wężyk układu kontroli poziomu, przewody | Prawidłowy przepływ do pralki wyklucza problem instalacji, ale nie potwierdza otwierania elektrozaworu |
| Woda pozostaje w bębnie | Filtr pompy, wąż odpływowy i odpływ kanalizacyjny | Zablokowany wirnik, pompa odpływowa, przewody lub sterowanie | Oczyszczenie filtra pomaga tylko wtedy, gdy zator znajduje się w jego komorze; nie sprawdza silnika pompy |
| Pralka nie wiruje | Ilość i rozłożenie wsadu oraz obecność wody w bębnie | Układ odpływowy, pasek, silnik, połączenia napędu | Jeżeli działa odpompowanie, a bęben nie rozpędza się także bez wsadu, trzeba przejść do kontroli napędu |
| Pranie pozostaje zimne | Wybrany program i ustawioną temperaturę | Grzałka, czujnik NTC, wiązka, przekaźnik lub moduł | Ciągłość grzałki nie potwierdza jeszcze jej izolacji ani tego, że otrzymuje zasilanie podczas programu |
| Pralka hałasuje lub silnie drga | Wypoziomowanie, stabilność nóżek, wsad i obce przedmioty | Amortyzatory, łożyskowanie, bęben albo elementy napędu | Hałas przy ręcznym obracaniu pustego bębna kieruje diagnostykę w stronę łożyskowania lub ciała obcego |
| Woda wycieka | Miejsce pojawienia się wody i moment cyklu | Fartuch, węże, opaski, obudowa dozownika, pompa lub połączenia dopływu | Ślad przy drzwiach sugeruje kontrolę fartucha, ale woda może spływać z elementu położonego wyżej |
Pralka nie pobiera wody
Najpierw sprawdź, czy zawór jest całkowicie otwarty, a wąż dopływowy nie został zagięty po przesunięciu pralki. Po zakręceniu wody można odłączyć wąż i oczyścić sitko znajdujące się na wejściu dopływu. Trzeba przy tym uważać, aby nie uszkodzić ani nie wepchnąć siatki głębiej.
Jeżeli woda dochodzi do urządzenia, obserwuj blokadę drzwi. Program powinien rozpocząć się dopiero po potwierdzeniu ich zamknięcia. Brak zablokowania może wynikać z uszkodzonego zaczepu, niewłaściwego ustawienia drzwi, blokady, złącza albo jej sterowania. Samo mechaniczne zatrzaśnięcie drzwi nie potwierdza, że sygnał dotarł do modułu.
W tej wersji pralki może występować elektrozawór z więcej niż jednym torem przepływu. Jeśli woda trafia do jednej komory dozownika, lecz nie do drugiej, warto porównać drożność kanałów oraz obie sekcje zaworu. Rezystancję cewek mierzy się po odłączeniu pralki, zamknięciu wody i wypięciu przewodów z zaworu. Przerwa w obwodzie wskazuje na uszkodzenie cewki. Skończony, zbliżony wynik obu identycznych sekcji nie potwierdza jednak, że zawór otwiera się mechanicznie i zachowuje właściwy przepływ pod ciśnieniem.
Pralka nie odpompowuje wody lub nie wiruje
W modelu AWA510D filtr pompy jest dostępny od frontu, pod pokrywą serwisową. Przed jego odkręceniem odłącz zasilanie, zakręć dopływ i przygotuj płaskie naczynie oraz chłonne materiały — z komory może wypłynąć znaczna ilość wody. Filtr trzeba oczyścić wraz z gniazdem i sprawdzić, czy w komorze nie ma monet, guzików, fragmentów tkanin lub innych przedmiotów.
Jeżeli filtr jest czysty, skontroluj wąż odpływowy: nie może być załamany, zatkany ani wsunięty w instalację w sposób powodujący niewłaściwy odpływ. Dla tego modelu producent przewidział umieszczenie końca węża na wysokości 0,6–1 m od podłogi. Zbyt niskie ułożenie może powodować samoczynne opróżnianie pralki, a niedrożność lub niewłaściwa wysokość — problemy z odpompowaniem.
Po opróżnieniu urządzenia można ostrożnie sprawdzić, czy wirnik pompy nie jest zablokowany. Wyczuwalne skokowe ustawianie wirnika może wynikać z konstrukcji silnika i nie musi oznaczać awarii. Pompa, która buczy, ale nie tłoczy wody, może być nadal zablokowana albo zużyta mechanicznie. Cisza podczas fazy odpompowania nie rozstrzyga między uszkodzeniem pompy, przewodów i sterowania.
Brak wirowania należy oceniać dopiero po potwierdzeniu, że woda została usunięta. Sterownik tej pralki kontroluje wyważenie wsadu i przy nadmiernym niewyważeniu może ograniczyć obroty albo zrezygnować z wirowania. Jeśli osobny program wirowania działa po równomiernym rozłożeniu odzieży, wymiana silnika lub innych części napędu nie ma uzasadnienia.
Jak sprawdzić układ grzania
Do próby wybierz program rzeczywiście wykorzystujący podgrzewanie i ustaw temperaturę wyższą niż temperatura dopływającej wody. Program prania w zimnej wodzie ani krótki cykl o niskiej temperaturze nie nadają się do miarodajnej oceny. Należy także pamiętać, że późniejsze płukania odbywają się zimną wodą, więc zimna woda wypompowana pod koniec programu nie świadczy sama w sobie o braku grzania.
Po odłączeniu urządzenia od sieci i wypięciu przewodów z grzałki można zbadać:
- ciągłość elementu grzejnego — przerwa między zaciskami oznacza uszkodzenie;
- izolację względem obudowy — pomiar między zaciskiem a metalową osłoną nie powinien wykazywać przewodzenia;
- reakcję czujnika NTC — rezystancja sprawnego termistora powinna zmieniać się płynnie wraz z temperaturą, bez przerw i gwałtownych skoków.
Prawidłowa rezystancja między zaciskami nie wystarcza do oceny upływności grzałki. Zwykły multimetr może również nie ujawnić osłabienia izolacji występującego dopiero po rozgrzaniu. Dokładniejsza próba wymaga miernika rezystancji izolacji oraz procedury odpowiedniej dla badanego elementu.
Jeżeli grzałka, NTC i przewody są sprawne, przyczyną braku grzania może być przekaźnik, jego połączenia lutowane albo sterowanie. Oględziny modułu nie wystarczą: pęknięcie połączenia lub uszkodzenie styku nie zawsze pozostawia ślady przegrzania.
Pomiary napięcia podczas pracy oraz diagnostyka modułu są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno zasilać wymontowanej grzałki bezpośrednio z gniazda ani obchodzić czujników i blokad.
Hałas, drgania i luzy bębna
Przed zakupem amortyzatorów lub łożysk wypoziomuj pralkę i sprawdź, czy wszystkie nóżki stabilnie opierają się o twarde podłoże. Następnie wykonaj próbę z pustym bębnem. Hałas pojawiający się wyłącznie przy ciężkim, skupionym po jednej stronie wsadzie może wynikać z niewyważenia, natomiast narastający szum obecny również podczas ręcznego obracania pustego bębna wymaga kontroli łożyskowania.
Chwyć nieruchomy bęben przy górnej krawędzi i sprawdź, czy występuje wyraźny ruch względem zbiornika. Sam ruch całego zespołu piorącego na zawieszeniu jest normalny; niepokojący jest luz bębna względem zbiornika, ocieranie albo metaliczny odgłos. Przed zamówieniem łożysk trzeba ustalić komplet elementów przewidziany dla kodu wyrobu 1140069, w tym uszczelnienie i wariant wykonania zbiornika. Pojedynczego rozmiaru odczytanego ze starego łożyska nie należy traktować jako pełnej specyfikacji zestawu.
Dostęp do części i zasady wymiany
Przed demontażem odłącz wtyczkę, zakręć zawór, opróżnij pralkę i wysuń ją tak, aby nie naprężać węży. Zrób zdjęcia złączy i prowadzenia przewodów przed ich wypięciem. Nie opieraj oznaczeń wyłącznie na kolorach przewodów, ponieważ naprawy wykonane wcześniej mogły zmienić instalację.
Filtr i szuflada detergentów są elementami obsługowymi dostępnymi bez rozbierania zasadniczej obudowy. Wymiana elektrozaworu, grzałki, silnika, blokady, fartucha czy elementów bębna wymaga już demontażu paneli albo elementów drzwi. Dokładna droga dostępu powinna wynikać z położenia wymienianej części i dokumentacji danego wykonania — nie należy zdejmować kolejnych paneli bez ustalenia, gdzie znajduje się podzespół.
Przy ponownym montażu sprawdź ułożenie uszczelek, opasek, węży i przewodów. Przewód nie może dotykać koła pasowego, bębna ani ostrej krawędzi. Po naprawie układu wodnego wykonaj kontrolę szczelności podczas pobierania, prania i odpompowania. Po pracy przy napędzie przeprowadź najpierw krótki test bez wsadu, obserwując kierunek prowadzenia paska, drgania i nietypowe dźwięki.
Jak dobrać część do Amica AWA510D 1140069
Nazwa AWA510D nie wystarcza do potwierdzenia zgodności. W katalogach występują inne techniczne wykonania pralek AWA510D, dlatego należy zachować pełną identyfikację tej kategorii: kod wyrobu 1140069 oraz oznaczenie AWCA10D. Z tabliczki znamionowej trzeba dodatkowo odczytać:
- model urządzenia;
- kod wyrobu;
- pełny 14-cyfrowy numer fabryczny.
Tabliczka tej pralki znajduje się na tylnej powierzchni obudowy. Jeżeli urządzenia nie można bezpiecznie wysunąć, dane mogą znajdować się również na naklejce w karcie gwarancyjnej.
Oprócz zgodności katalogowej porównaj cechy istotne dla danego podzespołu: numer części, moc i długość grzałki, obecność oraz wykonanie czujnika NTC, liczbę torów elektrozaworu, układ króćców, wymiary łożyska, kształt fartucha, mocowania, złącza i stronę montażu. Identyczna wtyczka lub podobne zdjęcie nie potwierdzają zgodności elektrycznej ani mechanicznej. W przypadku modułu trzeba również ustalić wersję wykonania i ewentualne wymagania dotyczące konfiguracji.
Najbezpieczniejszym następnym krokiem jest porównanie danych starej części z katalogiem dla kodu 1140069. Jeżeli oznaczenia elementu są nieczytelne, do doboru należy przygotować zdjęcie całej tabliczki znamionowej, starej części, złącza i mocowania.
FAQ — części do pralki Amica AWA510D
Czy każda część opisana jako AWA510D będzie pasować do kodu 1140069?
Nie. Ta sama nazwa modelu może występować z różnymi kodami wyrobu i podzespołami. Zgodność należy potwierdzić dla kodu 1140069 oraz pełnego 14-cyfrowego numeru fabrycznego.
Czy brak wirowania oznacza uszkodzony silnik?
Nie. Najpierw sprawdź, czy pralka całkowicie odpompowała wodę i czy wsad nie jest niewyważony. Dopiero po wykluczeniu odpływu, ustawień i paska należy diagnozować silnik oraz jego sterowanie.
Jak sprawdzić, czy pompa odpływowa wymaga wymiany?
Oczyść filtr i komorę, sprawdź drożność węża oraz wirnik. Pompa bucząca bez przepływu może być zablokowana lub zużyta, natomiast brak dźwięku wymaga również kontroli przewodów i sterowania. Sam pomiar ciągłości uzwojenia nie potwierdza wydajności pompy.
Czy zimne pranie jest dowodem uszkodzenia grzałki?
Nie. Trzeba użyć programu z podgrzewaniem, a następnie sprawdzić grzałkę, jej izolację, czujnik NTC i przewody. Sprawna grzałka może nie zostać załączona z powodu usterki przekaźnika, modułu lub układu kontroli poziomu wody.
Dlaczego pralka nie pobiera wody mimo sprawnego elektrozaworu?
Możliwe przyczyny to zamknięty zawór instalacji, niskie ciśnienie, niedrożne sitko, zagięty wąż, brak potwierdzenia blokady drzwi, problem z kontrolą poziomu albo przerwa w przewodach. Elektrozawór powinien być oceniany dopiero po sprawdzeniu tej drogi diagnostycznej.
Co sprawdzić po wymianie fartucha lub węża?
Skontroluj równomierne ułożenie uszczelnienia, osadzenie opasek oraz brak skręcenia węża. Następnie obserwuj urządzenie podczas pobierania, ruchów bębna i odpompowania, ponieważ nieszczelność może ujawnić się dopiero w określonej fazie programu.
