Silniki pralek Amica
Silniki do pralek Amica odpowiadają za obroty bębna podczas prania i wirowania. Zatrzymany lub szarpiący bęben nie przesądza jednak o awarii całego silnika — przyczyną mogą być szczotki, pasek, przewody albo sterownik. Przed zakupem ustal typ napędu i przygotuj model, kod wyrobu oraz 14-cyfrowy numer fabryczny pralki.
Kiedy podejrzewać silnik pralki Amica?
Problem w obwodzie napędu może powodować brak obrotów bębna, przerywanie programu, pozostawanie czasu na jednej minucie, szarpnięcie przy próbie startu albo brak wirowania. Takie objawy nie są jednak jednoznacznym potwierdzeniem uszkodzenia kompletnego silnika.
W pralkach Amica występują różne rozwiązania napędowe. Starsze i część nowszych konstrukcji wykorzystują silniki komutatorowe ze szczotkami węglowymi oraz paskiem. Inne modele mogą mieć silnik bezszczotkowy sterowany falownikiem. Przed rozpoczęciem diagnostyki trzeba więc rozpoznać typ zamontowanego zespołu — silnik inwerterowy nie ma szczotek, które można wymienić.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Silnik słychać, ale bęben stoi | Spadnięty lub zerwany pasek, uszkodzone koło pasowe | Obejrzeć pasek i koło po uzyskaniu dostępu do napędu | Obracający się silnik przy nieruchomym bębnie kieruje diagnostykę na przeniesienie napędu, nie na zakup silnika |
| Bęben nie rusza albo wykonuje krótkie szarpnięcia | Zużyte szczotki, brak sygnału tachogeneratora, przerwa w przewodach, sterownik | Sprawdzić swobodę bębna, złącza i typ silnika; w wersji komutatorowej obejrzeć szczotki | Samo szarpnięcie nie rozstrzyga, czy uszkodzony jest silnik, czujnik obrotów czy elektronika |
| Pralka pierze, lecz nie osiąga obrotów wirowania | Problem z odpompowaniem, niewyważony wsad, pasek, szczotki lub napęd | Ustalić, czy woda została całkowicie usunięta i czy bęben obraca się podczas prania | Jeżeli w pralce pozostaje woda, diagnostykę należy zacząć od układu odpływowego, a nie silnika |
| Silne iskrzenie, zapach spalenizny, nierówna praca | Szczotki, zabrudzony lub uszkodzony komutator, zwarcie uzwojenia, przeciążone złącze | Natychmiast przerwać pracę i obejrzeć silnik oraz przewody | Delikatne iskrzenie silnika komutatorowego może występować, ale długi łuk, dym lub zapach przegrzania oznaczają usterkę wymagającą kontroli |
| Głośne wirowanie i duże luzy bębna | Łożyskowanie zbiornika, koło pasowe, amortyzatory, ciało obce | Obrócić bęben ręcznie i sprawdzić luz promieniowy | Hałas zależny od ruchu bębna nie musi pochodzić z silnika |
Co sprawdzić przed demontażem silnika?
Czy bęben obraca się ręką?
Po wyłączeniu pralki, odłączeniu jej od zasilania i opróżnieniu z wody obróć bęben ręcznie. Powinien poruszać się bez punktowego blokowania. Opór paska i silnika jest normalny, ale zgrzytanie, wyraźny luz albo zatrzymywanie w jednym położeniu może wskazywać na łożyskowanie, ciało obce między bębnem a zbiornikiem lub uszkodzenie koła pasowego.
Jeśli po zdjęciu paska bęben nadal obraca się ciężko, sam silnik nie jest główną przyczyną oporu. Elementów układu bębna można szukać w kategorii łożyskowania pralek Amica.
Czy pasek znajduje się na kołach?
Gdy słychać pracę silnika, lecz bęben pozostaje nieruchomy, należy obejrzeć paski pralek Amica oraz koło pasowe. Pasek nie może być zerwany, zsunięty, postrzępiony ani luźny wskutek niewłaściwego rozmiaru. Sprawdź też, czy koło jest stabilnie osadzone i obraca bębnem.
Czy pralka odprowadza wodę?
Sterownik zwykle nie rozpocznie właściwego wirowania, dopóki nie otrzyma informacji o opróżnieniu zbiornika. Jeżeli w środku pozostaje woda, oczyść filtr, skontroluj drożność węża odpływowego i pracę pompy pralki Amica. Brak wirowania spowodowany niedrożnym odpływem nie jest dowodem awarii napędu.
Diagnostyka silnika komutatorowego
Po odłączeniu pralki od sieci wypnij kostkę silnika i przewód ochronny. Nie identyfikuj wyprowadzeń wyłącznie po kolorach kabli — układ pinów zależy od konkretnego silnika i wiązki. Do pomiarów użyj schematu lub oznaczeń właściwych dla badanego zespołu.
Kontrola szczotek węglowych
Szczotkę należy wyjąć ze szczotkotrzymacza i ocenić nie tylko na podstawie długości. Istotne są również:
- swobodne przesuwanie się wkładu w prowadnicy;
- docisk sprężyny;
- brak pęknięć, wyszczerbień i nadpaleń;
- równomierna powierzchnia styku z komutatorem;
- stan przewodu oraz konektora szczotki;
- wygląd komutatora, który nie powinien mieć wypalonych lub uniesionych wycinków.
Nie ma jednej minimalnej długości pasującej do wszystkich silników. Krótka szczotka może tracić kontakt tylko w niektórych położeniach wirnika, dlatego pralka raz rusza, a innym razem zatrzymuje się lub szarpie. Szczotki wymienia się parami i dobiera według silnika oraz zgodności katalogowej, a nie przez samo przycięcie przypadkowego wkładu węglowego.
Nowe szczotki muszą zostać zamontowane we właściwym kierunku względem komutatora. Odwrócona powierzchnia robocza może źle przylegać, powodować hałas i nadmierne iskrzenie. Jeżeli komutator jest mocno wypalony albo ma nierówne wycinki, sama wymiana szczotek może nie przywrócić trwałej sprawności.
Pomiar uzwojeń i komutatora
Omomierzem można sprawdzić ciągłość uzwojenia stojana oraz porównać pomiary między kolejnymi sąsiednimi wycinkami komutatora. Silnik musi być odłączony od instalacji pralki, a powierzchnie pomiarowe czyste.
- Brak ciągłości wskazuje na przerwę w uzwojeniu, połączeniu albo zabezpieczeniu termicznym.
- Wyraźnie odmienny wynik na jednej parze sąsiednich wycinków może oznaczać uszkodzenie wirnika.
- Podobne niskie wyniki nie potwierdzają pełnej sprawności, ponieważ zwykły multimetr może nie wykryć zwarcia między zwojami ujawniającego się dopiero pod obciążeniem.
Przy bardzo małych rezystancjach uwzględnij opór przewodów pomiarowych. Nie stosuj uniwersalnej wartości rezystancji znalezionej dla innego modelu silnika.
Tachogenerator i przewody sprzężenia zwrotnego
W wielu silnikach komutatorowych tachogenerator przekazuje sterownikowi informację o prędkości obrotowej. Jego usterka, poluzowany magnes, przerwana cewka albo uszkodzona wiązka mogą powodować szarpanie, krótkie próby rozruchu lub niekontrolowane zmiany obrotów.
Po zidentyfikowaniu właściwych zacisków można sprawdzić ciągłość cewki oraz obserwować, czy podczas ręcznego obracania wałem pojawia się zmienne napięcie. Oczekiwana rezystancja i poziom sygnału zależą od konstrukcji silnika. Samo stwierdzenie ciągłości nie wyklucza problemu z magnesem, połączeniem albo sygnałem zanikającym podczas pracy.
Badanie izolacji
Przebicie uzwojenia do korpusu może powodować zadziałanie zabezpieczenia różnicowoprądowego. Rzetelna ocena izolacji wymaga odpowiedniego miernika rezystancji izolacji i procedury przeznaczonej dla badanego silnika. Funkcja brzęczyka zwykłego multimetru nie jest pełnym testem izolacji.
Opisane pomiary izolacji i diagnostyka pracującego układu napędowego są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi i znajomości zasad ochrony przeciwporażeniowej. Nie wolno uruchamiać wymontowanego silnika przez przypadkowe podłączanie przewodów do sieci.

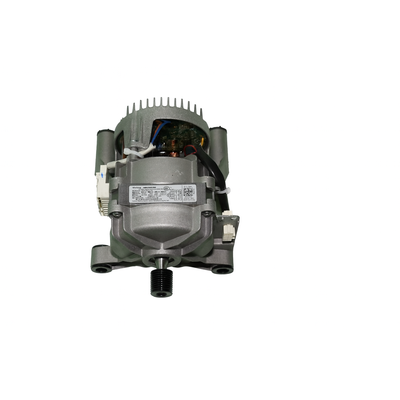

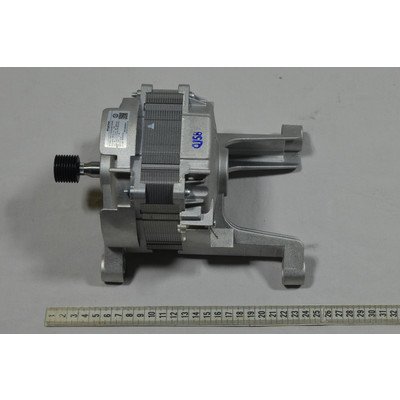

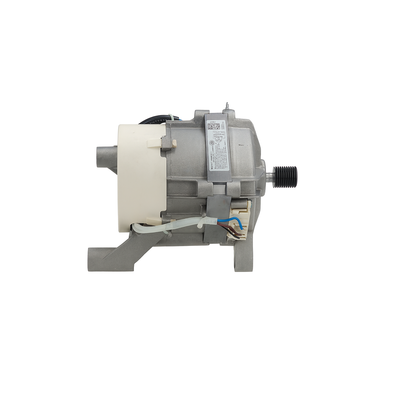

Silnik bezszczotkowy i sterowanie inwerterowe
Brak szczotkotrzymaczy oznacza, że zakup szczotek nie rozwiąże usterki. W takim układzie sprawdza się przede wszystkim:
- kostki i wiązkę między silnikiem a sterownikiem;
- ślady wilgoci, przegrzania lub poluzowania złączy;
- swobodę mechaniczną wirnika i bębna;
- uzwojenia według schematu konkretnego silnika;
- czujnik położenia lub prędkości, jeśli występuje jako oddzielny element;
- sterownik silnika albo falownik.
Wyniki rezystancji poszczególnych uzwojeń powinny być porównywane ze sobą i z dokumentacją modelu. Równe wyniki nie potwierdzają sprawności sterownika ani poprawnego działania silnika pod obciążeniem. Jeżeli przewody i silnik są sprawne, dalszej kontroli mogą wymagać sterowniki pralek Amica.
Jak uzyskać dostęp i wymienić silnik?
W pralkach ładowanych od frontu z napędem paskowym silnik jest zwykle zamontowany pod zbiornikiem, a dostęp uzyskuje się od tyłu lub od spodu. W innych konstrukcjach może być konieczne zdjęcie przedniej części obudowy. Pralki ładowane od góry mają odmienny układ paneli serwisowych. Przed demontażem warto sprawdzić dokumentację konkretnego modelu.
Typowa kolejność przy napędzie paskowym wygląda następująco:
- Wyłącz pralkę, wyjmij wtyczkę, zakręć wodę i usuń wodę pozostałą w układzie odpływowym.
- Ustaw urządzenie stabilnie, zapewniając dostęp do odpowiedniego panelu. Nie kładź pralki na przypadkowym boku, jeżeli nie znasz położenia dozownika, elektroniki i pozostałej wody.
- Zdejmij właściwy panel serwisowy i zrób zdjęcie układu przewodów, paska oraz mocowań.
- Zsuń pasek z koła, obracając kołem ręcznie. Nie wkładaj narzędzi między pasek a koło.
- Odłącz kostkę, przewód ochronny i pozostałe złącza, chwytając za obudowy konektorów, a nie za przewody.
- Podeprzyj silnik przed odkręceniem mocowań — kompletny zespół jest ciężki i po zwolnieniu śrub może się gwałtownie przesunąć.
- Porównaj oba silniki przed montażem: oznaczenie, uchwyty, wał, koło pasowe, złącze, układ pinów i element sprzężenia zwrotnego.
- Zamontuj zespół bez naprężania wiązki, podłącz przewód ochronny i ułóż pasek równo na kole.
- Przed zamknięciem obudowy obróć bęben ręcznie, sprawdzając prowadzenie paska oraz brak kolizji.
- Po złożeniu wykonaj nadzorowaną próbę bez wsadu. Przerwij ją w razie silnego iskrzenia, zapachu przegrzania, nietypowego hałasu lub zsuwania się paska.
Sposób mocowania i droga dostępu nie są jednakowe we wszystkich pralkach. Nie należy odkręcać zbiornika, przeciwwag ani elementów zawieszenia, jeżeli procedura danego modelu tego nie wymaga.
Jak dobrać silnik do pralki Amica?
Podobna obudowa, zbliżona moc albo identyczna liczba pinów nie gwarantują zgodności. Dwa silniki mogą różnić się mocowaniem, długością wału, kołem pasowym, tachogeneratorem, charakterystyką uzwojeń lub układem połączeń. Silnik inwerterowy może ponadto współpracować tylko z określoną wersją sterownika.
Do doboru przygotuj dane z tabliczki znamionowej pralki:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Dodatkowo odczytaj pełne oznaczenie z etykiety starego silnika i wykonaj zdjęcia jego złącza, wału oraz mocowań. Numer z silnika pomaga potwierdzić wykonanie, ale nie powinien zastępować danych pralki, ponieważ wcześniejsza naprawa mogła pozostawić w urządzeniu niewłaściwy podzespół.
Przed zamówieniem porównaj zgodność katalogową dla pełnych danych urządzenia. Jeżeli oznaczenia są nieczytelne, prześlij zdjęcie całej tabliczki znamionowej oraz etykiety silnika zamiast dobierać część wyłącznie ze zdjęcia produktu.
FAQ – silniki do pralek Amica
Czy brak wirowania oznacza uszkodzony silnik?
Nie. Pralka może nie wirować z powodu wody pozostającej w zbiorniku, niewyważonego wsadu, uszkodzonego paska, szczotek, tachogeneratora, przewodów albo sterownika. Najpierw ustal, czy bęben obraca się podczas prania i czy urządzenie całkowicie odpompowuje wodę.
Czy zamiast całego silnika można wymienić szczotki?
Tak, ale tylko w silniku komutatorowym i pod warunkiem, że uzwojenia, komutator, łożyska oraz tachogenerator są sprawne. W silniku bezszczotkowym szczotki nie występują.
Dlaczego silnik po wymianie szczotek nadal nie rusza?
Możliwe przyczyny to nieprawidłowy montaż szczotek, uszkodzony komutator, przerwa w uzwojeniu, problem z tachogeneratorem, wiązką albo sterownikiem. Należy również potwierdzić, że zamontowano właściwy wariant szczotek.
Czy iskrzenie szczotek jest normalne?
Niewielkie iskrzenie może towarzyszyć pracy silnika komutatorowego. Silny łuk biegnący po komutatorze, zapach spalenizny, dym, terkotanie lub szybkie nagrzewanie wymagają natychmiastowego wyłączenia pralki i kontroli silnika.
Czy silnik można dobrać tylko po modelu pralki?
Nie zawsze. Do identyfikacji wariantu pralki Amica potrzebne są pełny model, kod wyrobu i 14-cyfrowy numer fabryczny. Warto także odczytać oznaczenie starego silnika i porównać jego mocowanie oraz złącze.
Czy po wymianie silnika trzeba programować pralkę?
Nie każdy silnik wymaga konfiguracji. Zależy to od rodzaju napędu, sterownika i wersji urządzenia. Nie należy zakładać ani pełnej zamienności, ani konieczności programowania bez dokumentacji właściwej dla danego modelu.
