Moduły, programatory i płytki sterujące Bauknecht
Moduły sterujące do pralek Bauknecht odpowiadają za obsługę panelu i wykonywanie kolejnych faz prania. Brak reakcji, przerwanie programu lub niedziałająca funkcja nie przesądzają jednak o awarii elektroniki. Przed zakupem trzeba sprawdzić podzespoły współpracujące, a część dobrać według pełnego modelu i 12-cyfrowego numeru serwisowego.
Jaki moduł znajduje się w pralce Bauknecht?
Określenia „moduł”, „programator” i „płytka sterująca” bywają używane zamiennie, lecz nie zawsze oznaczają ten sam element. Zależnie od konstrukcji pralki można spotkać:
- główny moduł sterujący lub moduł mocy, który zasila albo załącza silnik, grzałkę, pompę, elektrozawory i blokadę drzwi;

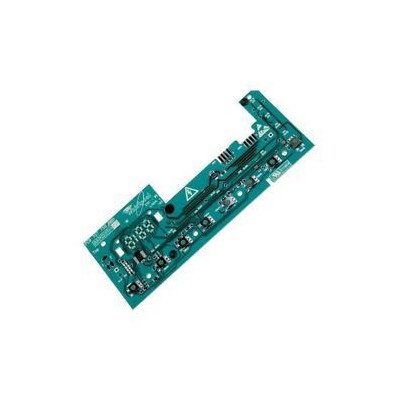

- płytkę interfejsu użytkownika, połączoną z przyciskami, pokrętłem, diodami lub wyświetlaczem;
- osobny sterownik silnika, stosowany w wybranych układach napędowych;
- programator mechaniczny, występujący głównie w starszych pralkach, w których przebieg programu realizują krzywki, styki i silniczek programatora.
Awaria jednej płytki może zakłócać komunikację z pozostałymi. Z kolei uszkodzenie odbiornika sterowanego przez moduł może wyglądać jak problem z elektroniką, a niekiedy również uszkodzić jej stopień wykonawczy.
Czy objaw rzeczywiście wskazuje na moduł?
Moduł należy podejrzewać dopiero po sprawdzeniu zasilania, przewodów i podzespołu związanego z niedziałającą funkcją. Sam kod błędu, brak wirowania czy ciemny wyświetlacz nie są wystarczającym potwierdzeniem.
| Objaw | Co może powodować problem poza modułem | Co sprawdzić przed zakupem płytki |
| Pralka jest całkowicie martwa | gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik, przerwane połączenie | obecność zasilania w gnieździe, stan przewodu i wtyczki; wewnątrz urządzenia ciągłość toru zasilania i złącza filtra |
| Panel działa, ale program nie startuje | niedomknięte drzwi, uszkodzona blokada, przewody zamka, niewłaściwy poziom wody | mechaniczne domknięcie drzwi, złącze i obwody blokady oraz sygnał potwierdzający zamknięcie |
| Pralka nie odpompowuje i nie wiruje | zatkany filtr, niedrożny wąż, zablokowany wirnik lub uszkodzona pompa | drożność odpływu, swobodę wirnika, uzwojenie pompy i połączenie z modułem |
| Bęben nie obraca się | pasek, szczotki węglowe w silniku komutatorowym, silnik, czujnik prędkości, przewody lub sterownik napędu | stan mechanicznego napędu oraz pomiary silnika właściwe dla zastosowanego typu |
| Woda pozostaje zimna | grzałka, czujnik NTC, przewody, niewłaściwy poziom wody | rezystancję grzałki, jej izolację względem obudowy, charakterystykę NTC oraz wiązkę |
| Program przerywa się lub urządzenie resetuje | luźne albo skorodowane złącze, niestabilne zasilanie, uszkodzony odbiornik, zakłócenia komunikacji | historię błędów, przewody między płytkami i zachowanie pralki w teście serwisowym właściwym dla modelu |
| Przycisk lub pokrętło działa nieregularnie | pęknięte pokrętło, przesunięty trzpień, zużyty przycisk lub enkoder | elementy mechaniczne panelu i działanie wybieraka przed wymianą całej płytki |
Jeżeli pralka nie włącza się, warto rozpocząć od toru zasilania, w tym filtra przeciwzakłóceniowego. Gdy nie startuje mimo aktywnego panelu, jednym z pierwszych podejrzanych jest blokada drzwi, jej mocowanie albo wiązka przewodów. Brak wirowania po pozostawieniu wody w bębnie wymaga natomiast sprawdzenia odpływu i pompy pralki, zanim podejrzenie zostanie skierowane na sterownik.
Jak wykonywać pomiary bez błędnej diagnozy?
Pomiary rezystancji i ciągłości wykonuje się po odłączeniu pralki od sieci oraz rozłączeniu badanego elementu od modułu. Pomiar przez podłączoną wiązkę może obejmować równoległe obwody na płytce i dać wynik, którego nie da się poprawnie zinterpretować.
Kontrola przewodów i złączy
Należy szukać luźnych pinów, śladów wilgoci, korozji, przebarwień i przewodów wysuniętych z obudowy złącza. Ciągłość żyły sprawdza się między jej końcami, poruszając przy tym wiązką w miejscach zagięć. Wynik prawidłowy w spoczynku nie wyklucza okresowej przerwy pojawiającej się podczas drgań pralki.
Sprawdzenie elementu wykonawczego
Jeżeli nie działa tylko jedna funkcja, w pierwszej kolejności bada się jej odbiornik. Dla pompy, zaworu, blokady, grzałki, czujnika NTC i silnika obowiązują odmienne procedury oraz wartości. Należy korzystać z dokumentacji konkretnej platformy, a nie z przypadkowej rezystancji znalezionej dla podobnej pralki.
Przy problemach z grzaniem sama ciągłość grzałki nie wystarcza. Trzeba także zbadać izolację między zaciskami roboczymi a metalową osłoną grzałki. Pomiar zwykłym multimetrem może nie ujawnić niewielkiej upływności występującej dopiero przy wyższym napięciu lub po rozgrzaniu elementu; dokładniejszy test wykonuje się miernikiem rezystancji izolacji, zgodnie z procedurą dla urządzenia. Warto również sprawdzić grzałkę i czujnik temperatury NTC jako współpracujący układ.
Oględziny płytki
Po bezpiecznym wymontowaniu modułu można sprawdzić, czy występują:
- zwęglone lub pęknięte elementy;
- uszkodzone ścieżki i złącza;
- ślady łuku elektrycznego;
- zalanie, osad detergentu albo korozja;
- przegrzane luty przy przekaźnikach i elementach mocy;
- wybrzuszone kondensatory.
Brak widocznych uszkodzeń nie potwierdza sprawności modułu. Uszkodzony może być zasilacz impulsowy, przekaźnik, triak, pamięć, procesor lub obwód komunikacyjny bez jednoznacznego śladu na powierzchni płytki. Tak samo przebarwienie laminatu przy elemencie wydzielającym ciepło nie zawsze oznacza jego awarię.
Pomiary na zasilonym module oraz uruchamianie płytki poza urządzeniem są przeznaczone dla wykwalifikowanego technika. Występuje tam napięcie sieciowe, a część obwodów niskonapięciowych może nie być galwanicznie odseparowana. Opisane czynności wymagają kwalifikacji, doświadczenia, ochrony ESD i właściwych przyrządów.
Kod błędu nie wskazuje automatycznie części do wymiany
Znaczenia kodów różnią się między seriami i generacjami pralek Bauknecht. Nie należy przenosić opisu kodu z innego modelu tylko dlatego, że urządzenia mają tę samą markę albo podobny panel.
Kod komunikacji może oznaczać uszkodzenie jednej z płytek, ale również przerwę w wiązce, nieprawidłowo osadzone złącze lub zakłócenie zasilania. Kod blokady drzwi wymaga sprawdzenia zamka, mechaniki drzwi i przewodów. Błąd grzania może wynikać z grzałki, NTC, poziomu wody, okablowania lub elementu wykonawczego na module.
Właściwa kolejność to odczyt pełnego kodu, ustalenie modelu i numeru serwisowego, odnalezienie procedury dla danej platformy, wykonanie wskazanych kontroli i dopiero wtedy ocena modułu.
Co sprawdzić przed zamontowaniem nowego sterownika?
Jeżeli na płytce spalił się triak, przekaźnik, rezystor bezpiecznikowy albo część ścieżki prowadzącej do konkretnego złącza, trzeba ustalić, jaki podzespół jest przez ten obwód sterowany. Zwarcie cewki zaworu, pompy, blokady, uzwojenia silnika lub przewodu do obudowy może ponownie uszkodzić wymieniony moduł.
Przed montażem warto zatem:
- sprawdzić odbiornik połączony z uszkodzonym wyjściem;
- skontrolować wiązkę pod kątem przetarć, zalania i zwarcia;
- porównać rozmieszczenie oraz oznaczenia wszystkich złączy;
- ustalić, czy część jest fabrycznie skonfigurowana, czy wymaga zaprogramowania;
- zabezpieczyć elektronikę przed wyładowaniami elektrostatycznymi.
Naprawa płytki może być uzasadniona, jeśli uszkodzenie obejmuje możliwy do zidentyfikowania element zasilacza, przekaźnik, triak, połączenie lutowane lub ścieżkę, a procesor i pamięć pozostały sprawne. Wymiana elementów „z zestawu naprawczego” bez diagnozy jest ryzykowna: niewłaściwe parametry lub element z niepewnego źródła mogą spowodować dalszą awarię.
Dostęp do modułu i wymiana
W pralkach ładowanych od przodu płytka interfejsu znajduje się zwykle za panelem obsługi. Główny moduł może być zamontowany przy panelu, pod blatem, z tyłu, z boku albo w dolnej części obudowy. W pralkach ładowanych od góry układ panelu i sposób dostępu są inne. Z tego powodu nie istnieje jedna prawidłowa instrukcja demontażu dla wszystkich pralek Bauknecht.
Po odłączeniu urządzenia od zasilania i zabezpieczeniu dopływu wody należy ustalić położenie płytki na podstawie konstrukcji konkretnego modelu. Przed wypięciem przewodów warto wykonać czytelne zdjęcia całego modułu i każdego złącza. Wtyki wyjmuje się za ich obudowy po zwolnieniu zatrzasków, bez ciągnięcia za przewody. Płytkę należy trzymać za krawędzie, nie dotykając styków i elementów elektronicznych.
Podczas montażu trzeba sprawdzić, czy przewody nie zostały przygniecione obudową, wszystkie blokady złączy są zatrzaśnięte, a osłona modułu chroni go przed wilgocią. Pierwsze uruchomienie powinno odbyć się zgodnie z procedurą przewidzianą dla zamontowanej części. Niektóre sterowniki są gotowe do pracy, inne wymagają konfiguracji lub wgrania danych urządzenia.
Jak dobrać moduł do pralki Bauknecht?
Podstawą doboru jest pełny model oraz 12-cyfrowy numer serwisowy 12NC, często rozpoczynający się od 85. Dane znajdują się na tabliczce znamionowej urządzenia. W zależności od konstrukcji etykieta może być widoczna przy otworze drzwiowym, na obudowie albo w innym miejscu wskazanym w instrukcji.
Należy również odczytać z wymontowanej płytki:
- numer części producenta;
- oznaczenie rodziny modułu;
- wersję sprzętową i programową, jeśli występują na etykiecie;
- informację, czy moduł jest skonfigurowany;
- numery z dodatkowych naklejek na obudowie sterownika.
Identyczny wygląd, rozmieszczenie wtyków lub wspólny numer samego laminatu nie gwarantują zgodności. Ta sama płytka bazowa może być programowana dla różnych silników, paneli, czujników i zestawów programów. Moduł niezaprogramowany nie jest równoważny wersji skonfigurowanej do konkretnej pralki.
Przed zamówieniem porównaj zgodność katalogową z pełnym numerem serwisowym. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej oraz etykiet starego modułu, zachowując wszystkie cyfry, ukośniki i końcówki wersji.
FAQ – moduły i programatory pralek Bauknecht
Czy brak reakcji pralki oznacza spalony moduł?
Nie. Najpierw trzeba sprawdzić gniazdo, przewód, tor zasilania, filtr przeciwzakłóceniowy, wyłącznik oraz złącza. Dopiero prawidłowe zasilanie dochodzące do sterownika kieruje diagnostykę na jego wewnętrzny zasilacz lub płytkę interfejsu.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr pozwala wykryć część zwarć, przerw, uszkodzonych przewodów i niektóre awarie elementów dyskretnych. Nie potwierdzi jednak działania procesora, pamięci, komunikacji ani sterowania wszystkimi wyjściami pod obciążeniem. Pomiary na zasilonej płytce wymagają kwalifikacji serwisowych.
Czy moduł z identycznymi złączami będzie pasował?
Nie musi. Znaczenie mają numer części, wersja sprzętowa, oprogramowanie i zgodność z numerem serwisowym pralki. Mechanicznie pasujący, lecz niewłaściwie skonfigurowany moduł może nie uruchomić urządzenia albo nieprawidłowo sterować jego podzespołami.
Czy każdy nowy programator Bauknecht trzeba zaprogramować?
Nie. W sprzedaży występują zarówno moduły skonfigurowane, jak i niezaprogramowane. Status trzeba potwierdzić dla konkretnego numeru części. Nie należy zakładać ani pełnej gotowości do montażu, ani konieczności programowania całej kategorii.
Dlaczego nowy moduł może ponownie się uszkodzić?
Przyczyną może być zwarcie lub upływność w elemencie sterowanym, uszkodzona wiązka, wilgoć albo wcześniejsza pomyłka w połączeniach. Przed wymianą trzeba skontrolować obwód powiązany ze spalonym wyjściem starej płytki.
Czy można zastąpić programator mechaniczny modułem elektronicznym?
Nie jest to typowa zamiana części. Oba rozwiązania mają inne sterowanie, okablowanie i sposób realizacji programu. Do starszej pralki należy dobrać programator przewidziany dla jej konkretnego wykonania i numeru serwisowego.
