Rurki, przewody i armatura gazowa kuchni Beko
Rurki, przewody i armatura gazowa Beko rozprowadzają gaz pomiędzy zaworami a palnikami i odpowiadają za szczelność połączeń. Słaby lub nierówny płomień nie przesądza jednak o uszkodzeniu rurki — przyczyną może być zabrudzony palnik, niewłaściwa dysza albo zawór. Część dobieraj według modelu i pełnego Product No. urządzenia.
Jaką funkcję pełnią rurki i armatura gazowa w kuchni Beko?
Wewnętrzne rurki palników prowadzą gaz od kolektora i zaworów do korpusów palników płyty, a w odpowiednich konstrukcjach również do palnika gazowego piekarnika. Do układu należą także złączki, uchwyty, króćce oraz uszczelnienia przeznaczone do danego połączenia i rodzaju paliwa.
Rurka nie reguluje samodzielnie wielkości płomienia. Przepływem steruje zawór, a ilość gazu wypływającego do konkretnego palnika zależy również od dyszy. Dlatego słaby płomień nie jest wystarczającym dowodem na niedrożność przewodu.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co pozwala zawęzić diagnozę |
| Zapach gazu przy wyłączonych palnikach | nieszczelna rurka, połączenie, uszczelnienie, zawór albo przyłącze urządzenia | Nie uruchamiaj palników. Zamknij dopływ gazu, unikaj przełączania urządzeń elektrycznych, przewietrz pomieszczenie i zleć kontrolę całego układu osobie z wymaganymi kwalifikacjami. |
| Jeden palnik ma wyraźnie słabszy płomień | zabrudzona korona lub dysza, źle ułożona nakrywka, ograniczony przepływ w rurce, niesprawny zawór | Jeśli pozostałe palniki pracują prawidłowo, problem ogólnego zasilania gazem jest mniej prawdopodobny. Najpierw sprawdza się prawidłowe ułożenie i czystość zdejmowanych elementów palnika. |
| Wszystkie palniki są słabe | problem z dopływem gazu, reduktorem LPG, zaworem głównym, ciśnieniem zasilania lub nieprawidłową konwersją | Jednoczesna zmiana pracy wszystkich palników rzadziej wskazuje na pojedynczą rurkę wewnętrzną. Potrzebna jest kontrola instalacji i zgodności urządzenia z rodzajem gazu. |
| Płomień jest żółty, nierówny lub odrywa się od palnika | zabrudzony albo mokry palnik, przesunięta nakrywka, niewłaściwa dysza, nieprawidłowy rodzaj lub dopływ gazu | Po ostygnięciu urządzenia ułóż koronę i nakrywkę płasko oraz usuń zabrudzenia z dostępnych kanałów. Utrzymujący się nieprawidłowy płomień wymaga kontroli technicznej. |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | termopara poza płomieniem, zabrudzony lub luźny styk termopary, zbyt mały skok pokrętła, usterka zabezpieczenia w zaworze | Ten objaw nie wskazuje bezpośrednio na rurkę gazową. Sprawdź kategorię termopar i czujników płomienia Beko oraz zaworów gazowych Beko. |
| Pokrętło zacina się albo zawór obraca się z dużym oporem | uszkodzenie mechanizmu zaworu, trzpienia lub pokrętła | Nie używaj nadmiernej siły i nie smaruj zaworu przypadkowym preparatem. Najpierw zdejmowane pokrętło należy porównać z trzpieniem, a sam zawór pozostawić do oceny specjaliście. |
Co użytkownik może sprawdzić bez rozłączania instalacji?
Jeżeli nie ma zapachu gazu, a urządzenie jest zimne, można:
- Ustalić, czy objaw dotyczy jednego palnika, kilku palników czy całej kuchni.
- Zdjąć ruszt, nakrywkę i koronę palnika, a następnie sprawdzić ich czystość, wysuszenie i prawidłowe ułożenie.
- Obejrzeć dostępne kanały płomieniowe. Nie wolno powiększać otworu dyszy igłą, wiertłem ani drutem — zmiana jego średnicy wpływa na ilość podawanego gazu.
- Sprawdzić, czy problem pojawił się po zalaniu, czyszczeniu, przestawieniu urządzenia, wymianie butli albo zmianie rodzaju gazu.
- Porównać płomień tego samego palnika na małym i dużym ustawieniu, bez demontowania zaworu i bez obchodzenia zabezpieczenia przeciwwypływowego.
Brak widocznych uszkodzeń nie potwierdza szczelności rurki. Mikropęknięcie, nieszczelność złącza lub wada zaworu mogą nie być dostrzegalne podczas zwykłych oględzin.
Jak sprawdza się szczelność i przepływ gazu?
Kontrola wewnętrznej instalacji gazowej nie jest pomiarem wykonywanym zwykłym multimetrem. Połączenia bada się odpowiednim środkiem do wykrywania nieszczelności, detektorem gazu albo metodą ciśnieniową zgodną z dokumentacją urządzenia i obowiązującą procedurą. Próba obejmuje wszystkie rozłączane złącza, a nie tylko wymienioną część.
Nigdy nie sprawdzaj szczelności zapałką, zapalniczką ani płomieniem palnika. Nie wolno także diagnozować przepływu przez luzowanie nakrętki przy otwartym gazie.
Przy słabym płomieniu serwisant ocenia kolejno:
- zgodność rodzaju gazu i dysz z oznaczeniem urządzenia;
- ciśnienie zasilania w warunkach przewidzianych dla danego modelu;
- drożność dyszy, korpusu palnika i rurki;
- brak zagięć, pęknięć, korozji oraz naprężeń przewodu;
- otwieranie zaworu i stabilność płomienia przy małym przepływie.
Prawidłowy wynik próby szczelności oznacza, że w badanych warunkach nie wykryto wycieku. Nie potwierdza jednak właściwego wydatku dyszy, regulacji zaworu ani poprawnego spalania. Te cechy ocenia się oddzielnie.
Dostęp do rurek i zaworów gazowych
W wielu kuchniach wolnostojących dostęp do przewodów palników uzyskuje się po zdjęciu rusztów, koron i nakrywek, odkręceniu mocowań korpusów oraz uniesieniu płyty podpalnikowej. Zawory znajdują się zwykle za pokrętłami i są połączone z kolektorem oraz rurkami prowadzącymi do palników.
W płytach do zabudowy konstrukcja może wymagać wyjęcia urządzenia z blatu i otwarcia obudowy od spodu. Nie należy podnosić płyty za rurę przyłączeniową ani naciągać przewodów zapalacza i termopar. Przed demontażem technik powinien udokumentować trasę rurki, położenie uchwytów i sposób podłączenia obu końców.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Wymiana rurki, uszczelnienia lub elementu armatury
Uszkodzonej rurki nie należy prostować na siłę, lutować, kleić ani uszczelniać taśmą nieprzeznaczoną do danego połączenia. Część wymienia się na wariant o zgodnym przebiegu, zakończeniach, długości i mocowaniach. Rurka po montażu nie może być skręcona, naprężona, zgnieciona ani stykać się z elementami, które nagrzewają się ponad zakres przewidziany przez producenta.
Podczas naprawy trzeba:
- Odciąć dopływ gazu i odłączyć zasilanie elektryczne zapalacza.
- Oznaczyć połączenia oraz położenie wymienianego elementu.
- Przy odkręcaniu złącza przytrzymywać współpracujący króciec odpowiednim narzędziem, aby nie skręcić kolektora lub korpusu palnika.

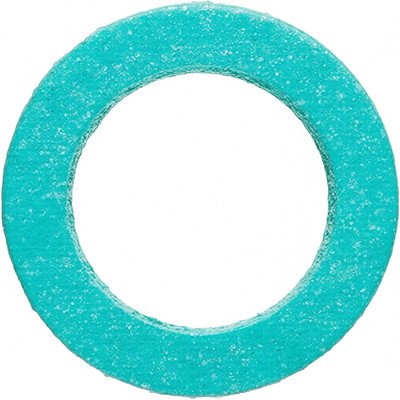

- Zastosować uszczelnienie przewidziane dla konkretnego złącza. Starej uszczelki nie należy automatycznie używać ponownie.
- Zamocować rurkę we wszystkich fabrycznych uchwytach, bez zmieniania jej trasy.
- Wykonać próbę szczelności każdego rozłączanego połączenia.
- Po pozytywnym wyniku sprawdzić zapłon, wygląd płomienia oraz działanie zabezpieczenia przeciwwypływowego każdego obsługiwanego palnika.
Zmiana z gazu ziemnego na LPG lub odwrotnie nie polega wyłącznie na wymianie jednej rurki. Wymaga zestawu dysz odpowiednich do rodzaju gazu, a w urządzeniach, w których przewidział to producent, również regulacji minimalnego przepływu zaworów. Zakres konwersji musi wynikać z instrukcji konkretnego modelu.
Jak dobrać rurkę lub armaturę gazową Beko?
Podobny kształt nie potwierdza zgodności części. W obrębie jednej nazwy handlowej urządzenia mogą występować rurki o innej długości, profilu, średnicy, zakończeniach i położeniu uchwytów. Zawory mogą różnić się wydatkiem, przeznaczeniem dla konkretnego palnika, sposobem mocowania, trzpieniem i współpracą z zabezpieczeniem płomienia.
Do doboru przygotuj:
- pełny model urządzenia Beko;
- Product No. z tabliczki znamionowej;
- numer części odczytany ze starego elementu, jeśli jest widoczny;
- informację, którego palnika dotyczy część;
- rodzaj gazu podany na tabliczce lub etykiecie konwersji;
- zdjęcia elementu, jego zakończeń, mocowań i przebiegu w urządzeniu.
W kuchniach wolnostojących tabliczka znajduje się zwykle za drzwiami, w dolnej części wewnętrznej ramy. W płytach do zabudowy jest przeważnie na spodzie urządzenia; jej kopia może znajdować się także w dokumentacji lub na opakowaniu. Najbezpieczniej przesłać czytelne zdjęcie całej tabliczki, zamiast przepisywać tylko skrócony model.
Jeżeli diagnoza wskazuje inną grupę elementów, przejdź do iskrowników i zapalaczy gazu Beko, elementów palników Beko albo zaworów gazowych Beko.
FAQ – rurki i armatura gazowa Beko
Czy słaby płomień oznacza zatkaną rurkę gazową?
Nie. Jeżeli problem dotyczy jednego palnika, należy najpierw wykluczyć źle ułożoną lub zabrudzoną koronę, dyszę i niesprawny zawór. Gdy słabe są wszystkie palniki, bardziej prawdopodobny jest problem z zasilaniem, reduktorem, ciśnieniem albo konwersją urządzenia.
Czy można samodzielnie sprawdzić rurkę wodą z mydłem?
Kontrolę szczelności po rozłączeniu wewnętrznej instalacji powinien wykonać wykwalifikowany technik odpowiednim środkiem i według procedury dla urządzenia. Piana może ujawnić wyciek w badanym miejscu, ale nie zastępuje pełnej próby układu. Do testowania nigdy nie używa się płomienia.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Zwykle należy sprawdzić układ zabezpieczenia płomienia: położenie termopary, jej styki, docisk pokrętła oraz mechanizm zaworu. Sama rurka gazowa nie jest pierwszym podejrzanym, jeżeli palnik zapala się i podczas wciskania pokrętła otrzymuje gaz.
Czy wygiętą rurkę można wyprostować?
Nie należy prostować jej bez potwierdzonej procedury producenta. Odkształcenie może osłabić ściankę, zmienić ułożenie zakończeń lub spowodować naprężenie złączy. Bezpiecznym rozwiązaniem jest dobór rurki przeznaczonej do konkretnego wariantu urządzenia.
Czy do zmiany rodzaju gazu wystarczy wymienić dysze?
Nie w każdym urządzeniu. Konwersja może wymagać wymiany wszystkich właściwych dysz, regulacji minimalnego przepływu zaworów, oznaczenia nowego rodzaju gazu oraz końcowej kontroli szczelności i spalania. Zakres prac określa instrukcja danego modelu Beko.
Jakie oznaczenia są potrzebne do zakupu części?
W przypadku urządzeń Beko przygotuj pełny model oraz Product No. z tabliczki znamionowej. Dodatkowo podaj rodzaj gazu, położenie części i jej numer, jeśli jest czytelny. Sam wygląd rurki, zaworu lub złącza nie wystarcza do potwierdzenia zgodności.
