Bezpieczniki, termostaty i czujniki NTC do ekspresów Bosch / Siemens
Bezpieczniki termiczne, termostaty i czujniki NTC chronią układ grzejny ekspresu Bosch lub Siemens i uczestniczą w kontroli temperatury. Ich usterka może powodować brak grzania, zimną kawę, komunikat o przegrzaniu albo brak uruchomienia. Przed zakupem sprawdź rodzaj elementu, jego połączenia i pełny E-Nr ekspresu z końcówką /xx.
Bezpiecznik termiczny, termostat i NTC – czym różnią się te elementy?
Choć części te mogą znajdować się obok siebie na termobloku lub innym zespole grzejnym, nie pełnią tej samej funkcji:
- bezpiecznik termiczny jest zabezpieczeniem awaryjnym. W wykonaniu jednokrotnego działania trwale przerywa obwód po przekroczeniu określonej temperatury i po zadziałaniu wymaga wymiany;

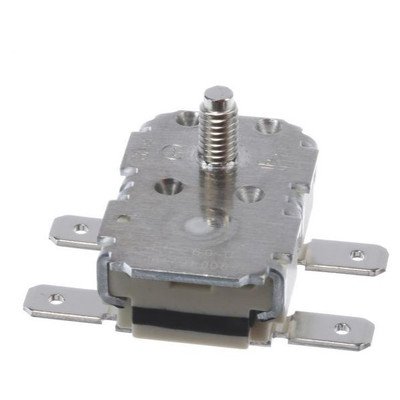

- termostat bimetaliczny rozłącza styki po osiągnięciu temperatury granicznej, a w wersji z automatycznym resetem może ponownie je zamknąć po ostygnięciu;
- czujnik NTC przekazuje elektronice informację o temperaturze. Jego rezystancja maleje wraz ze wzrostem temperatury, lecz nominalna wartość i przebieg charakterystyki zależą od konkretnego czujnika.
Nie należy identyfikować części wyłącznie po kształcie. W podobnych ekspresach Bosch i Siemens mogą występować zabezpieczenia o innych temperaturach zadziałania, sposobach resetu, mocowaniach i złączach. W niektórych wykonaniach czujniki oraz termiki są dostępne osobno, a w innych katalog przewiduje wymianę kompletnego termobloku lub zespołu grzejnego.
Jakie objawy mogą wskazywać na usterkę?
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw |
| Ekspres nie reaguje na włącznik | zasilanie, przewód, wyłącznik, mikrowyłącznik pokrywy lub tacki, bezpiecznik termiczny, moduł | gniazdo, przewód, prawidłowe osadzenie elementów wyjmowanych, następnie ciągłość obwodu zabezpieczeń |
| Ekspres działa, ale kawa jest zimna lub letnia | grzałka, termostat, NTC, przewody, przekaźnik sterujący, ograniczony przepływ przez zakamieniony układ | stan termobloku i połączeń, ciągłość obwodu grzejnego, reakcję NTC na zmianę temperatury |
| Urządzenie długo pozostaje na etapie nagrzewania | słabe grzanie, brak zasilania grzałki, błędny odczyt NTC, problem z przepływem wody | grzałkę, zabezpieczenia, wiązkę NTC i drożność obiegu |
| Komunikat o przegrzaniu lub konieczności ostygnięcia pojawia się na zimnym ekspresie | przerwa lub zwarcie czujnika, uszkodzona wiązka albo wejście pomiarowe modułu | rezystancję NTC na odłączonym złączu oraz zmianę wyniku przy ogrzewaniu czujnika |
| Nowe zabezpieczenie ponownie przerywa obwód | rzeczywiste przegrzewanie, niewłaściwy element, zły kontakt termiczny, problem ze sterowaniem grzałką lub przepływem | przyczynę wzrostu temperatury; nie montować kolejnego zabezpieczenia bez diagnozy |
Sam objaw nie potwierdza uszkodzenia termostatu lub czujnika. Przykładowo zimna kawa może wynikać zarówno z błędnego pomiaru temperatury, jak i z przerwy w grzałce, niesprawnego przekaźnika albo problemu hydraulicznego.
Jak sprawdzić bezpiecznik termiczny i termostat?
Pomiar wykonuje się przy ekspresie odłączonym od sieci, po ostygnięciu zespołu grzejnego. Aby wynik nie był zafałszowany przez inne gałęzie obwodu, należy odłączyć badany element przynajmniej z jednej strony. Miernik ustaw na test ciągłości lub niski zakres rezystancji.
- Bezpiecznik jednokrotnego działania powinien przed zadziałaniem przewodzić. Brak ciągłości w zimnym elemencie wskazuje, że zabezpieczenie jest przerwane.
- Termostat ograniczający często ma zwarte styki w temperaturze pokojowej, ale trzeba to potwierdzić dla konkretnego wykonania. Istnieją termostaty o odmiennej logice działania.
- Sprawdź konektory, ślady przegrzania, korozję i luźne zaciski. Przerwa na złączu może dawać taki sam rezultat jak uszkodzony termostat.
Pomiar ciągłości nie wyjaśnia, dlaczego zabezpieczenie zadziałało, ani nie potwierdza prawidłowej temperatury przełączania. Test punktu zadziałania wymaga kontrolowanego źródła ciepła, niezależnego pomiaru temperatury oraz danych właściwych dla części. Nie należy ogrzewać zabezpieczenia przypadkowym płomieniem ani montować elementu o wyższym progu w celu uniknięcia kolejnego wyłączenia.
Jak sprawdzić czujnik NTC?
Odłącz złącze NTC od modułu i mierz rezystancję samego czujnika wraz z jego przewodem. Zanotuj temperaturę otoczenia, ponieważ bez niej liczba na wyświetlaczu miernika ma ograniczoną wartość diagnostyczną.
- Stabilny wynik powinien zmieniać się płynnie po łagodnym ogrzaniu czujnika. Dla NTC rezystancja maleje wraz ze wzrostem temperatury.
- Brak przejścia może oznaczać przerwę w czujniku, przewodzie lub złączu.
- Wynik bliski zwarciu, nagłe skoki albo zanikanie odczytu podczas poruszania przewodem wskazują na uszkodzenie czujnika lub wiązki.
- Płynna zmiana rezystancji potwierdza reakcję termistora, ale nie dowodzi, że jego charakterystyka jest zgodna z wymaganiami sterownika.
Nie ma jednej prawidłowej rezystancji dla wszystkich ekspresów Bosch i Siemens. Wynik należy porównać z dokumentacją danego zespołu, tabelą serwisową albo potwierdzonymi danymi identycznego czujnika w tej samej temperaturze. Pomiar NTC pozostawionego w obwodzie może być zafałszowany przez elementy modułu sterującego.
Dostęp do elementów i wymiana
W automatycznych ekspresach zabezpieczenia temperatury i NTC są zwykle zamocowane na termobloku, grzałce albo przy kanale wylotowym podgrzanej wody. Droga demontażu różni się między seriami TES, TCA, Vero i EQ, dlatego przed zdjęciem paneli trzeba ustalić procedurę dla pełnego E-Nr.
Po odłączeniu urządzenia usuń zbiornik wody, tackę oraz inne luźne elementy. Podczas otwierania obudowy zapisuj położenie śrub i fotografuj prowadzenie przewodów. Nie ciągnij za żyły czujnika i nie zamieniaj złączy tylko dlatego, że mają taki sam kształt.
Przy montażu czujnik musi mieć prawidłowy kontakt cieplny z powierzchnią, którą mierzy. Należy odtworzyć fabryczne mocowanie, izolację oraz sposób zastosowania materiału termoprzewodzącego, jeżeli przewiduje go dana konstrukcja. Nadmiar przypadkowej pasty, pozostawienie szczeliny lub przeniesienie czujnika w inne miejsce może zmienić odczyt temperatury.
Po naprawie trzeba skontrolować prowadzenie przewodów, przewód ochronny, szczelność rozłączanych połączeń wodnych i brak kontaktu wiązek z gorącymi lub ruchomymi częściami. Pierwsze uruchomienie powinno obejmować obserwację nagrzewania oraz sprawdzenie, czy nie pojawia się wyciek.
Opisane prace wewnątrz ekspresu wymagają wiedzy o urządzeniach zasilanych napięciem sieciowym. Pomiary pod napięciem, testowanie układu sterowania grzałką i kontrolę temperatury podczas pracy powinien wykonywać wykwalifikowany serwisant z właściwymi przyrządami.
Błędy, których należy unikać
- Nie mostkuj bezpiecznika ani termostatu nawet na próbę. Usuwa to zabezpieczenie przed przegrzaniem.
- Nie zastępuj bezpiecznika termicznego zwykłym bezpiecznikiem prądowym – reagują na inne zagrożenia.
- Nie dobieraj wyższej temperatury zadziałania, napięcia lub obciążalności bez potwierdzenia katalogowego.
- Nie uznawaj NTC za sprawny tylko dlatego, że miernik pokazuje jakąkolwiek rezystancję.
- Nie wymieniaj modułu przed sprawdzeniem grzałki, zabezpieczeń, czujnika, wiązki i śladów wycieku.
- Nie regeneruj ani nie resetuj zabezpieczenia jednorazowego. Po zadziałaniu należy zamontować właściwą nową część i znaleźć przyczynę przegrzania.
Jak dobrać właściwą część do ekspresu Bosch lub Siemens?
Podstawą jest pełny E-Nr z końcówką po ukośniku, na przykład w formacie XXXXXXXX/03. Końcowy indeks może oznaczać inną wersję układu grzejnego, zabezpieczeń lub wiązki niż w ekspresie o tej samej skróconej nazwie handlowej.
Poza zgodnością katalogową porównaj:
- numer części i oznaczenia naniesione na starym elemencie;
- temperaturę zadziałania i informację, czy jest to termostat, czy bezpiecznik jednokrotny;
- napięcie oraz dopuszczalne obciążenie styków;
- sposób mocowania, wymiary i położenie powierzchni pomiarowej;
- rodzaj złącza, długość przewodów i przebieg charakterystyki NTC;
- informację, czy część występuje samodzielnie, czy jako składnik kompletnego zespołu.
Samo podobieństwo zdjęcia, napis „EQ.6” albo identyczna wtyczka nie potwierdzają zgodności. Odczytaj cały E-Nr z tabliczki znamionowej i porównaj go z listą kompatybilności części. Pozostałe grupy podzespołów znajdziesz w kategorii części do ekspresów Bosch i Siemens.
FAQ – bezpieczniki, termostaty i NTC w ekspresach Bosch / Siemens
Czy uszkodzony bezpiecznik termiczny może spowodować, że ekspres w ogóle się nie włączy?
Tak, jeżeli zabezpieczenie znajduje się w obwodzie zasilającym układ niezbędny do uruchomienia. Identyczny objaw mogą jednak powodować przewód zasilający, wyłącznik, mikrowyłącznik, zasilacz modułu lub uszkodzona elektronika.
Czy bezpiecznik termiczny można zmostkować w celu sprawdzenia ekspresu?
Nie. Mostek usuwa zabezpieczenie przed przegrzaniem i może doprowadzić do uszkodzenia termobloku, przewodów lub obudowy. Diagnostykę prowadzi się przez pomiar odłączonego elementu i sprawdzenie przyczyny jego zadziałania.
Jaka powinna być rezystancja czujnika NTC?
Zależy od numeru czujnika i temperatury pomiaru. Wartość należy porównać z charakterystyką właściwą dla części. Uniwersalna wartość dla wszystkich ekspresów Bosch i Siemens nie istnieje.
Czy ciągłość termostatu oznacza, że jest sprawny?
Potwierdza jedynie stan styków w temperaturze pomiaru. Nie sprawdza rzeczywistego progu rozłączenia, histerezy ani zachowania pod obciążeniem.
Dlaczego nowy bezpiecznik termiczny ponownie się uszkodził?
Możliwa jest niewłaściwa część, rzeczywiste przegrzewanie grzałki, brak przepływu wody, zły kontakt czujnika z termoblokiem albo problem ze sterowaniem. Kolejna wymiana bez usunięcia przyczyny nie jest bezpieczną naprawą.
Czy wystarczy podać nazwę Siemens EQ.6 lub Bosch VeroAroma?
Nie. Do doboru potrzebny jest pełny E-Nr wraz z końcówką /xx, ponieważ w obrębie jednej serii mogą występować różne wersje zabezpieczeń, czujników i zespołów grzejnych.
