Płytki sterujące, wyświetlacze i moduły mocy do ekspresów Bosch / Siemens
Płytki sterujące, moduły mocy i wyświetlacze do ekspresów Bosch oraz Siemens odpowiadają za zasilanie, obsługę panelu i sterowanie podzespołami. Ciemny ekran, samoczynne wybieranie funkcji lub brak pracy jednego układu nie przesądzają jednak o awarii elektroniki. Przed zakupem sprawdź zasilanie, czujniki, wiązki i odbiorniki, a część dobierz według pełnego E-Nr z końcówką /xx.
Płytka sterująca, moduł mocy czy wyświetlacz?

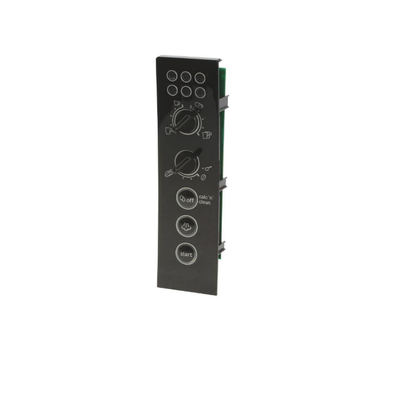

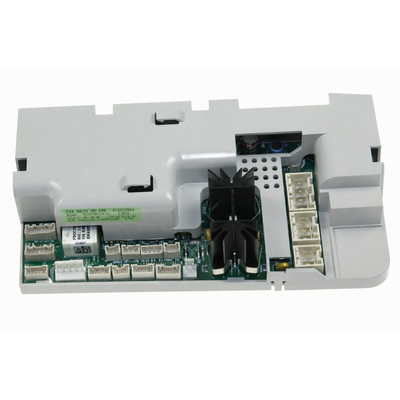

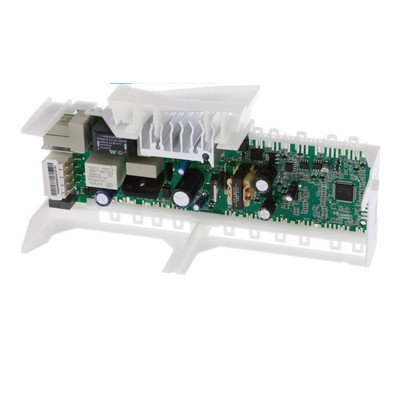

W ekspresie Bosch lub Siemens elektronika może być podzielona na kilka zespołów. Moduł mocy zasila urządzenie i załącza odbiorniki, takie jak pompa, młynek, napęd zaparzacza, grzałka lub zawór. Płytka sterująca przetwarza informacje z czujników i realizuje program przygotowania napoju. Moduł obsługi lub wyświetlacza odpowiada za ekran, przyciski, pokrętło albo panel dotykowy.

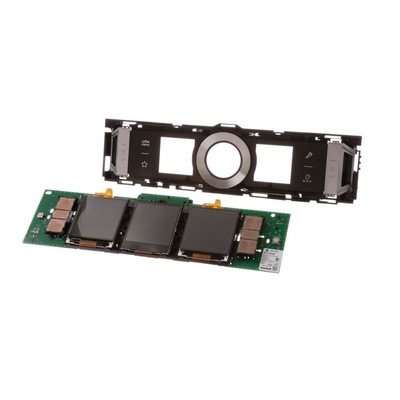

Podział funkcji zależy od konstrukcji konkretnego ekspresu. W jednym modelu panel i wyświetlacz tworzą kompletny zespół, w innym występują jako oddzielne płytki połączone taśmą. Z tego powodu nazwa „moduł sterujący” oraz podobny wygląd części nie wystarczają do jej prawidłowego doboru.
Objawy i kolejność diagnostyki
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem modułu | Jak interpretować wynik |
| Ekspres jest całkowicie martwy | gniazdo, przewód, wyłącznik główny, bezpiecznik lub zabezpieczenie termiczne, wiązka, zasilacz modułu | sprawność gniazda, stan kabla, połączenia i przejście elementów zabezpieczających według schematu danego E-Nr | brak zasilania przed płytką nie potwierdza jej uszkodzenia; prawidłowe zasilanie wejściowe kieruje diagnostykę na moduł i jego obciążenia |
| Wyświetlacz jest ciemny, ale słychać pracę mechanizmu | moduł wyświetlacza, taśma, złącze, brak niskiego napięcia zasilającego panel, problem komunikacji | osadzenie i stan taśmy, ślady zalania, napięcia zasilające panel zgodnie z dokumentacją serwisową | działające elementy wykonawcze wskazują, że przynajmniej część elektroniki startuje; nie rozstrzyga to, czy uszkodzony jest ekran, interfejs czy zasilanie panelu |
| Panel sam wybiera napoje, otwiera menu lub reaguje bez dotyku | wilgoć, zabrudzone styki, odkształcona maskownica, nacisk obudowy, uszkodzony panel dotykowy | czy objaw zmienia się po prawidłowym ułożeniu panelu, czy są ślady pary i korozji, czy maskownica oraz zatrzaski nie dociskają czujników | poprawa po uwolnieniu panelu od naprężeń przemawia za problemem mechanicznym lub panelem, a nie za awarią modułu mocy |
| Nie działa tylko pompa, młynek, grzałka albo napęd | uszkodzony odbiornik, jego zabezpieczenie, przewody, czujnik warunkujący start lub stopień wyjściowy modułu | rezystancję i izolację odbiornika, wiązkę, odpowiednie czujniki i elementy zabezpieczające | sprawny odbiornik nie dowodzi jeszcze sprawności wyjścia płytki; zwarcie odbiornika może natomiast ponownie uszkodzić nowy moduł |
| Ekspres zatrzymuje program i pokazuje komunikat | czujnik, mikroprzełącznik, przepływomierz, termoblok, zawór, mechanizm zaparzacza lub elektronika | znaczenie komunikatu dla pełnego E-Nr oraz rzeczywisty stan wskazanego układu | kod albo komunikat opisuje wykrytą nieprawidłowość, a nie zawsze część przeznaczoną do wymiany |
| Po wymianie pojawia się logo, pętla startowa lub wybór języka wraca od początku | niewłaściwy wariant modułu, inne oprogramowanie, moduł niezaprogramowany, brak komunikacji albo wadliwa część używana | numer katalogowy, status zaprogramowania, zgodność z E-Nr, taśmy i złącza komunikacyjne | fizycznie pasujący panel lub moduł z innej wersji ekspresu może nie współpracować poprawnie z pozostałą elektroniką |
Jeżeli ekspres uruchamia grzałkę, pompę lub młynek natychmiast po podłączeniu albo element pracuje bez przerwy, urządzenie należy odłączyć. Przyczyną może być zwarty element wykonawczy na module, uszkodzenie obwodu sterowania lub błąd połączeń po wcześniejszej naprawie.
Jak sprawdzić elektronikę bez wymiany części na próbę?
Kontrola bez zasilania
Przed demontażem wyjmij wtyczkę, poczekaj na ostygnięcie grzałki i opróżnij elementy, z których podczas przechylania może wylać się woda. Samo odłączenie przewodu nie oznacza natychmiastowego rozładowania kondensatorów znajdujących się w module zasilania.
Po uzyskaniu dostępu warto sprawdzić:
- ślady wody, kamienia, korozji i ciemnych osadów na płytce;
- pęknięcia, zwęglenie laminatu, nadpalone złącza i przebarwione elementy;
- obluzowane wtyki, przerwane przewody oraz naderwane lub krzywo wsunięte taśmy;
- czy wyciek z zaworu lub rozdzielacza, grzałki albo przewodu nie znajduje się nad elektroniką;
- przejście przewodu zasilającego, wyłącznika i zabezpieczeń, jeżeli ich położenie oraz funkcja są potwierdzone dla danego modelu.
Pomiar ciągłości wykonuje się przy odłączonym zasilaniu i przynajmniej jednym odizolowanym końcu badanego toru, jeżeli połączenia równoległe mogłyby zafałszować wynik. Zwarcie sygnalizowane przez miernik nie zawsze oznacza uszkodzenie — półprzewodniki, uzwojenia i kondensatory mogą wpływać na wskazanie. Wynik trzeba odnosić do schematu oraz konstrukcji danego modułu.
Sprawdzenie podzespołu sterowanego przez moduł
Przed uznaniem płytki za uszkodzoną należy skontrolować odbiornik, który nie działa albo poprzedził awarię. Dotyczy to zwłaszcza młynka, pompy, napędu, zaworu i grzałki lub termobloku.
Rezystancję odbiornika mierzy się po jego odłączeniu od modułu. Przerwa może wskazywać na uszkodzone uzwojenie, grzałkę albo zabezpieczenie termiczne, a bardzo mała wartość może oznaczać zwarcie. Nie istnieje jednak jedna prawidłowa rezystancja wspólna dla wszystkich ekspresów. Wynik należy porównać z dokumentacją konkretnej części, sprawnym odpowiednikiem lub danymi serwisowymi dla pełnego E-Nr.
Sprawdź również, czy badany element nie ma niepożądanego połączenia z dostępną częścią metalową. Zwykły multimetr nie zastępuje miernika rezystancji izolacji i nie wykryje każdej usterki pojawiającej się dopiero po nagrzaniu, pod obciążeniem albo w obecności wilgoci.
Jeżeli moduł steruje nieprawidłowo temperaturą, przed jego wymianą skontroluj czujniki NTC i zabezpieczenia termiczne. Rezystancja czujnika powinna zmieniać się w sposób ciągły wraz z temperaturą, lecz jej wartość znamionowa zależy od zastosowanego typu. Sam brak przerwy nie potwierdza prawidłowej charakterystyki NTC.
Pomiary na pracującym module
Sprawdzenie napięcia sieciowego na wejściu płytki oraz napięć niskich zasilających procesor, wyświetlacz i czujniki pozwala rozdzielić awarię sekcji zasilacza od problemu panelu lub komunikacji. Punkty pomiarowe, wartości i masa odniesienia różnią się między modułami, dlatego nie należy przenosić pinoutu z podobnego ekspresu.
Pomiary pod napięciem oraz naprawa części pierwotnej zasilacza wymagają kwalifikacji, doświadczenia, separacji stanowiska i odpowiednich przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Błąd sondy może spowodować porażenie, zwarcie i zniszczenie sprawnego procesora lub wyświetlacza.
Czujnik lub wiązka mogą udawać awarię modułu
Sterownik nie rozpocznie albo przerwie program, gdy nie otrzyma potwierdzenia prawidłowego położenia tacki, drzwiczek, zaparzacza lub zbiornika. Dlatego przy komunikacie niezgodnym ze stanem ekspresu sprawdź mikroprzełączniki i blokady oraz element, który je mechanicznie uruchamia.
Mikroprzełącznik można zbadać omomierzem po odłączeniu od instalacji. Stan styków powinien wyraźnie zmieniać się podczas naciskania. Poprawny pomiar na stole nie wyklucza jednak złego ustawienia przełącznika w obudowie, pękniętego zaczepu ani braku docisku po zamknięciu drzwiczek.
W przypadku okresowego zaniku obrazu, braku reakcji panelu albo błędów pojawiających się podczas poruszania obudową skontroluj także wiązki przewodów i kable. Taśma może wyglądać poprawnie, a mieć pękniętą ścieżkę przy zagięciu lub skorodowane pola kontaktowe.
Dostęp do płytki i wymiana modułu
Droga demontażu różni się pomiędzy ekspresami wolnostojącymi, seriami EQ oraz urządzeniami do zabudowy. Moduł mocy bywa osłonięty wewnątrz korpusu, natomiast płytka interfejsu znajduje się przy panelu przednim lub górnym. W modelu do zabudowy urządzenie może wymagać wysunięcia zgodnie z jego instrukcją instalacji.
Bezpieczna kolejność prac obejmuje zwykle:
- Odłączenie ekspresu, ostudzenie układu i wyjęcie zbiornika, tacki oraz innych luźnych elementów.
- Zdjęcie osłon przewidzianych dla konkretnej konstrukcji, bez podważania niewidocznych zatrzasków na siłę.
- Wykonanie zdjęć połączeń przed odpinaniem przewodów.
- Oznaczenie podobnych wtyków — w niektórych konstrukcjach mogą pasować mechanicznie w więcej niż jedno gniazdo.
- Odblokowanie zatrzasku złącza taśmy przed jej wysunięciem. Ciągnięcie za samą taśmę może zerwać ścieżki.
- Wyjęcie płytki za krawędzie i zabezpieczenie jej przed wyładowaniem elektrostatycznym.
- Usunięcie przyczyny zalania lub zwarcia przed podłączeniem części zamiennej.
- Montaż przewodów zgodnie ze zdjęciami i dokumentacją, z dala od gorących elementów oraz ruchomych mechanizmów.
Po złożeniu należy obserwować pierwsze uruchomienie. Jeżeli pojawia się zapach przegrzanej elektroniki, nietypowa praca odbiornika, dym albo wyzwolenie zabezpieczenia instalacji, natychmiast odłącz urządzenie. Nie ponawiaj prób bez ustalenia przyczyny.
Naprawa płytki poprzez wymianę przekaźnika, triaka, elementów przetwornicy lub odbudowę ścieżek jest możliwa w części przypadków, ale wymaga zidentyfikowania uszkodzonego obwodu i sprawdzenia sterowanego odbiornika. Wymiana widocznie spalonego elementu bez znalezienia przyczyny może zakończyć się ponownym uszkodzeniem modułu.
Jak dobrać właściwy moduł Bosch lub Siemens?
Podstawą doboru jest pełny E-Nr wraz z końcówką po ukośniku, na przykład TE657313RW/12, a następnie zgodność katalogowego numeru części. Samo oznaczenie serii, takie jak EQ.6, VeroCafe albo CTL636, nie identyfikuje wersji elektroniki.
Przed zamówieniem porównaj:
- pełny E-Nr urządzenia z końcówką /xx;
- numer katalogowy starego modułu i ewentualny numer części zastępującej;
- przeznaczenie elementu: moduł mocy, panel obsługi, wyświetlacz czy komplet;
- układ złączy, mocowania i wersję wykonania;
- informację, czy część jest zaprogramowana, skonfigurowana lub przeznaczona do konfiguracji serwisowej;
- zakres dostawy — ekran, maskownica, przyciski i płytka nie zawsze występują w jednym komplecie.
Nie kupuj elektroniki wyłącznie na podstawie fotografii albo informacji, że pochodzi z tej samej serii. Dwie płytki mogą wyglądać identycznie, lecz mieć inne oprogramowanie. Również moduł z urządzenia używanego może zawierać zapis konfiguracji nieodpowiedni dla Twojego wariantu.
Jeżeli nie możesz potwierdzić zgodności, odczytaj pełny E-Nr z tabliczki znamionowej lub przygotuj jej wyraźne zdjęcie. Pozostałe grupy podzespołów znajdziesz w kategorii części do ekspresów Bosch i Siemens.
FAQ – moduły i wyświetlacze ekspresów Bosch / Siemens
Czy ciemny wyświetlacz oznacza uszkodzenie panelu?
Nie. Przyczyną może być brak zasilania ekspresu, awaria niskonapięciowej sekcji modułu mocy, przerwana taśma, skorodowane złącze albo brak komunikacji. Jeżeli mechanizmy rozpoczynają pracę mimo ciemnego ekranu, usterka prawdopodobnie dotyczy toru zasilania lub obsługi panelu, ale wymaga to pomiaru.
Czy można zamontować moduł z innego ekspresu tej samej serii?
Tylko po potwierdzeniu zgodności katalogowej. Identyczna obudowa i złącza nie gwarantują właściwego oprogramowania. Znaczenie ma pełny E-Nr z końcówką /xx, numer części oraz status jej zaprogramowania.
Czy każdy nowy moduł trzeba programować?
Nie. W sprzedaży występują części zaprogramowane, nieskonfigurowane oraz zespoły niewymagające konfiguracji. Informację trzeba sprawdzić dla konkretnego numeru katalogowego; nie można jej wywnioskować wyłącznie z wyglądu płytki.
Dlaczego nowy moduł ponownie się uszkodził?
Możliwą przyczyną jest zwarcie młynka, pompy, grzałki, zaworu lub wiązki, a także nierozpoznany wyciek na elektronikę. Przed montażem kolejnej części należy sprawdzić obciążenia sterowane przez uszkodzony tor i usunąć nieszczelność.
Czy płytkę po zalaniu wystarczy wysuszyć?
Nie zawsze. Woda z osadem może powodować korozję, upływność i zwarcia również po wyschnięciu. Płytkę trzeba obejrzeć po obu stronach, oczyścić odpowiednią metodą i sprawdzić uszkodzone ścieżki, złącza oraz elementy. Jeżeli ciecz dotarła do części pracującej przy napięciu sieciowym, ocenę powinien wykonać elektronik.
