Kable zasilające i wiązki przewodów do ekspresów Bosch / Siemens
Kable zasilające i wiązki przewodów do ekspresów Bosch i Siemens mogą wymagać wymiany, gdy urządzenie nie reaguje, resetuje się albo nie uruchamia konkretnego podzespołu. Przed zakupem trzeba odróżnić przerwany przewód od awarii bezpiecznika, czujnika lub modułu. Właściwy wariant dobiera się według pełnego E-Nr z końcówką /xx, a nie wyłącznie według wyglądu złącza.

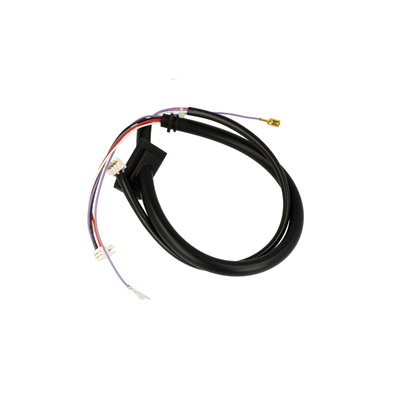

Kabel zasilający a wewnętrzna wiązka przewodów
Kabel zasilający doprowadza napięcie sieciowe do ekspresu. Wiązki wewnętrzne łączą natomiast moduły elektroniczne, grzałkę, pompę, młynek, napęd zaparzacza, czujniki, mikroprzełączniki i zabezpieczenia termiczne. Poszczególne przewody różnią się przekrojem żył, odpornością na temperaturę, długością, przebiegiem, końcówkami oraz rozmieszczeniem pinów.
Do tej kategorii nie należą rurki transportujące wodę, parę lub mleko. Jeżeli przyczyną problemu jest nieszczelność albo niedrożność obiegu, odpowiednich elementów należy szukać wśród rurek i wężyków do ekspresów Bosch / Siemens.
Jakie objawy może powodować uszkodzony kabel lub wiązka?
Objaw zależy od miejsca przerwy, zwarcia albo pogorszonego styku:
- ekspres nie reaguje na włącznik – możliwe są uszkodzenia przewodu zasilającego, wtyczki, wejścia zasilania lub połączenia z modułem;
- urządzenie wyłącza się albo resetuje podczas pracy – przyczyną może być niestabilny styk, nadpalone złącze lub pęknięta żyła, ale również usterka modułu zasilania;
- nie pracuje tylko jeden podzespół, na przykład pompa, młynek lub napęd zaparzacza – podejrzana jest jego wiązka, lecz taki sam objaw może spowodować sam podzespół, element wykonawczy modułu albo brak sygnału z czujnika;
- ekspres nie grzeje – przerwa może występować w przewodach grzałki lub zabezpieczenia termicznego. Trzeba jednak sprawdzić również grzałkę, termik, czujnik temperatury i sterowanie;
- pojawia się zapach spalenizny, iskrzenie lub nadtopienie izolacji – urządzenia nie należy ponownie uruchamiać przed ustaleniem przyczyny;
- usterka pojawia się po demontażu lub czyszczeniu wnętrza – mogła zostać niedopięta wtyczka, przygnieciony przewód albo uszkodzony zatrzask złącza.
Samo zgaśnięcie wyświetlacza nie potwierdza awarii kabla. Podobny rezultat może dać niesprawne gniazdo, wyłącznik sieciowy, bezpiecznik termiczny lub moduł sterujący i moduł mocy.
Diagnostyka krok po kroku
1. Kontrola bez otwierania ekspresu
Najpierw sprawdź gniazdo za pomocą innego sprawnego urządzenia. Obejrzyj wtyczkę i cały dostępny odcinek przewodu. Pęknięta izolacja, ślady przygniecenia, nadtopienie albo luz w miejscu wejścia kabla do obudowy są podstawą do wycofania ekspresu z użytkowania.
Jeżeli reakcja urządzenia zmienia się podczas poruszania przewodem, prawdopodobna jest pęknięta żyła lub luźne połączenie. Nie należy jednak celowo wyginać uszkodzonego kabla przy podłączonym napięciu, ponieważ może to wywołać łuk elektryczny lub zwarcie.
2. Oględziny wewnętrznych połączeń
Po odłączeniu zasilania, opróżnieniu zbiornika i ostygnięciu układu można skontrolować dostępne wiązki. Szukaj:
- wysuniętych pinów i niedopiętych kostek;
- pękniętych blokad złączy;
- zielonego lub białego nalotu wskazującego na kontakt z wilgocią;
- przebarwionych, luźnych i nadpalonych konektorów;
- izolacji przetartej o krawędź obudowy;
- przewodów przyciśniętych pokrywą albo poprowadzonych zbyt blisko termobloku;
- śladów wycieku nad modułem lub złączem.
Nadtopiona końcówka nie musi oznaczać, że wystarczy wymienić sam przewód. Trzeba sprawdzić także pin podzespołu i gniazdo po drugiej stronie. Luźny styk zwiększa opór połączenia, nagrzewa się pod obciążeniem i może ponownie uszkodzić nową wiązkę.
3. Pomiar ciągłości przewodu
Pomiar wykonuje się wyłącznie po odłączeniu ekspresu od sieci. Badana wiązka powinna być wypięta przynajmniej w sposób eliminujący równoległe połączenia przez moduł lub podzespół.
- Ustaw multimetr na test ciągłości albo najniższy odpowiedni zakres rezystancji.
- Zewrzyj sondy i sprawdź rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do dwóch końców tej samej żyły, nie sugerując się wyłącznie kolorem przewodu.
- Podczas pomiaru delikatnie poruszaj kablem przy odgiętce, złączu i podejrzanym załamaniu.
- Powtórz badanie dla każdej żyły zgodnie ze schematem lub wcześniej udokumentowanym przebiegiem.
Sprawna żyła powinna wykazywać stabilną, bardzo małą rezystancję, z uwzględnieniem oporu sond. Wskazanie OL, brak sygnału ciągłości albo skoki wyniku podczas poruszania kablem wskazują na przerwę lub niestabilne połączenie. Taki test nie potwierdza jednak jakości styku pod dużym obciążeniem ani bezpieczeństwa izolacji przy napięciu sieciowym.
4. Czego zwykły multimetr może nie wykazać?
Przewód może przechodzić test ciągłości, a mimo to powodować usterkę podczas pracy. Dotyczy to między innymi nadpalonego konektora, częściowo pękniętej żyły, słabego docisku pinu albo izolacji uszkodzonej tylko w warunkach podwyższonej temperatury i wilgotności.
Ocena rezystancji izolacji, ciągłości przewodu ochronnego oraz pomiary wewnątrz pracującego ekspresu wymagają odpowiednich przyrządów i kwalifikacji. Pomiary pod napięciem sieciowym są przeznaczone dla wykwalifikowanego serwisanta. Nie należy wykonywać ich zwykłymi sondami w ciasnym, wilgotnym wnętrzu urządzenia.
Jak odróżnić przewód od innych usterek?
| Objaw | Co sprawdzić najpierw | Jak interpretować wynik |
| Ekspres jest całkowicie martwy | Gniazdo, wtyczkę, kabel zasilający i połączenie wejściowe | Przerwa w kablu uzasadnia jego wymianę. Ciągłość przewodu oznacza, że diagnostykę trzeba prowadzić dalej w obwodzie zasilania. |
| Nie działa tylko grzanie | Wiązkę grzałki, konektory i zabezpieczenie termiczne | Sprawna wiązka nie wyklucza uszkodzenia grzałki, termika, czujnika NTC ani elementu sterującego na module. |
| Nie uruchamia się pompa lub młynek | Złącza i ciągłość przewodów danego podzespołu | Przerwa potwierdza problem wiązki. Poprawny przewód nie rozstrzyga, czy sprawny jest silnik, pompa albo moduł. |
| Komunikat dotyczy tacki, drzwiczek lub zaparzacza | Wiązkę czujnika i mikroprzełączniki oraz blokady | Brak zmiany stanu może wynikać z przewodu, niesprawnego przełącznika albo mechanicznego niedociśnięcia. |
| Wtyczka lub konektor są nadpalone | Obie strony połączenia oraz współpracujący podzespół | Wymiana jednej końcówki bez usunięcia luzu, przeciążenia lub wycieku grozi ponownym przegrzaniem. |
Wiązka może być jedynie skutkiem, a nie pierwotną przyczyną awarii. Przykładowo zwarcie konektora do metalowej obudowy może uszkodzić moduł, natomiast wyciek z układu wodnego może doprowadzić do korozji kilku złączy jednocześnie.
Dostęp do kabli i wymiana wiązki
Konstrukcja ekspresów Bosch i Siemens różni się między seriami wolnostojącymi i urządzeniami do zabudowy. Dostęp może wymagać zdjęcia tylnego, bocznego lub górnego panelu, a w ekspresie zabudowanym także bezpiecznego wysunięcia urządzenia z mebla. Nie należy przenosić instrukcji demontażu z innej serii bez sprawdzenia dokumentacji właściwego E-Nr.
Przed wypięciem wiązki wykonaj czytelne zdjęcia połączeń i oznacz złącza. Nie zakładaj, że każda kostka pasuje tylko do jednego gniazda — w niektórych konstrukcjach podobne wtyki można pomylić. Złącze wyciąga się za jego korpus po zwolnieniu blokady, a nie przez ciągnięcie za przewody.
Nową wiązkę prowadzi się tą samą trasą, wykorzystując fabryczne uchwyty i osłony. Przewód nie może być napięty, skręcony, przyciśnięty panelem ani stykać się z ruchomym napędem, ostrą krawędzią i gorącą częścią, jeśli nie został do tego przeznaczony. Wszystkie odłączone przewody ochronne muszą wrócić do właściwych punktów.
Uszkodzonego kabla sieciowego nie należy naprawiać przez skręcanie żył, lutowanie odcinka w miejscu zginania ani owinięcie taśmą. Bezpiecznym rozwiązaniem jest wymiana kompletnego przewodu lub zespołu przyłączeniowego zgodnego z urządzeniem.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i umiejętności wykonania kontroli bezpieczeństwa elektrycznego po naprawie. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać kabel lub wiązkę do ekspresu Bosch albo Siemens?
Podstawą doboru jest pełny E-Nr z końcówką po ukośniku, na przykład TES.../xx albo TE.../xx. Oznaczenie należy przepisać z tabliczki znamionowej bez pomijania liter, cyfr i numeru wersji. Skrócona nazwa serii, taka jak EQ.6, oraz sam wygląd części nie identyfikują wariantu technicznego.
Przed zamówieniem porównaj:
- numer katalogowy części;
- pełny E-Nr urządzenia;
- liczbę pinów i ich rzeczywiste przypisanie;
- rodzaj oraz kodowanie wtyczek;
- długość i przebieg przewodów;
- przekrój żył i odporność temperaturową;
- obecność dodatkowych elementów, takich jak kostka, osłona albo zabezpieczenie termiczne;
- wersję wiązki przypisaną do konkretnego wykonania ekspresu.
Identyczne złącze nie oznacza identycznego układu pinów. Nie należy również zastępować wiązki zawierającej zabezpieczenie termiczne zwykłym przewodem. Najpewniejszym następnym krokiem jest odczytanie pełnego E-Nr z tabliczki i porównanie go z listą zgodności katalogowej wybranej części.
FAQ – kable i wiązki do ekspresów Bosch / Siemens
Czy uszkodzony kabel zasilający zawsze powoduje całkowity brak reakcji ekspresu?
Nie. Całkowita przerwa może unieruchomić urządzenie, ale częściowo uszkodzona żyła lub luźny styk mogą powodować okresowe resetowanie, wyłączanie albo reakcję zależną od położenia kabla. Podobne objawy daje także uszkodzony moduł zasilania.
Czy można sprawdzić wiązkę przewodów bez uruchamiania ekspresu?
Tak. Po odłączeniu urządzenia i odizolowaniu badanego obwodu można sprawdzić ciągłość poszczególnych żył oraz stabilność wyniku podczas delikatnego poruszania przewodem. Pomiar nie potwierdza jednak stanu izolacji pod napięciem ani zachowania złącza pod obciążeniem.
Czy nadpalony konektor wystarczy oczyścić?
Zwykle nie jest to wystarczająca naprawa. Przebarwienie i nadtopienie wskazują na przegrzewanie połączenia. Trzeba ocenić przewód, zacisk, pin podzespołu i gniazdo, a także wykluczyć przeciążenie lub zalanie.
Czy wtyczek wiązki nie da się pomylić podczas montażu?
Nie można tego zakładać. Część złączy jest kodowana, ale w niektórych ekspresach podobne kostki mogą pasować do więcej niż jednego miejsca. Przed demontażem warto wykonać zdjęcia i oznaczyć każde połączenie.
Dlaczego potrzebny jest E-Nr z końcówką /xx?
Końcówka oznacza wariant wykonania urządzenia. Ekspresy o podobnej nazwie handlowej mogą mieć inne wiązki, długości przewodów, złącza albo rozmieszczenie pinów. Dlatego zgodności nie należy potwierdzać na podstawie samego modelu bez końcówki.
