Grzałki kuchni Bosch/Siemens
Grzałki do kuchni Bosch i Siemens obejmują elementy górne, dolne i termoobiegu piekarnika oraz pola grzejne HiLight do płyt ceramicznych. Brak grzania, niedopiekanie lub wyzwalanie zabezpieczeń nie zawsze oznaczają przepaloną grzałkę, dlatego przed zakupem warto wykonać oględziny i pomiary. Właściwy wariant dobiera się według pełnego E-Nr z końcówką /xx.
Jaką grzałkę stosuje piekarnik lub płyta Bosch/Siemens?
W piekarnikach Bosch i Siemens mogą pracować oddzielne elementy przeznaczone do różnych funkcji:

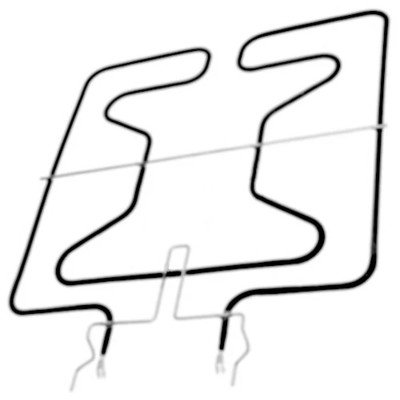

- grzałka dolna ogrzewa komorę od spodu i często jest ukryta pod dnem piekarnika;

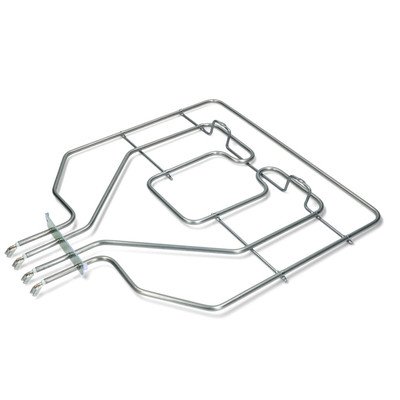

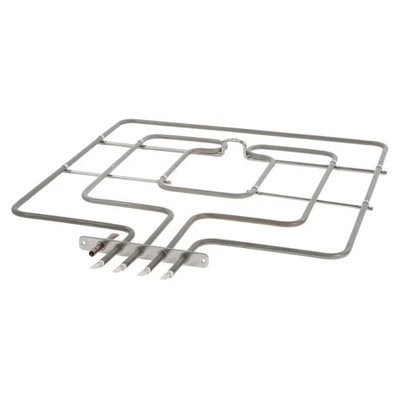

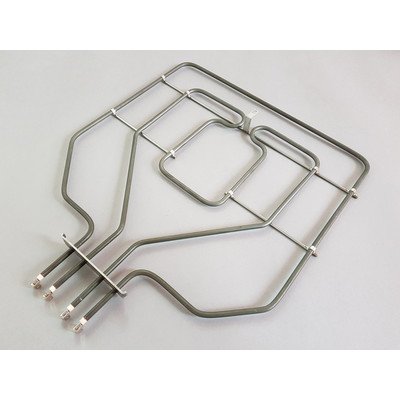

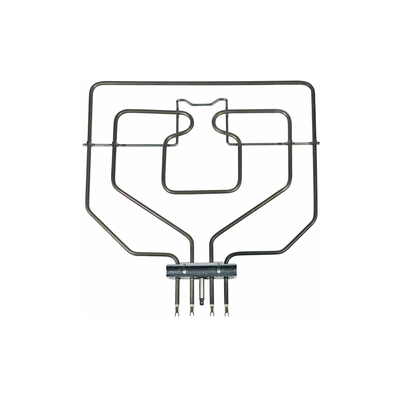

- grzałka górna lub górna z grillem może mieć jeden albo dwa niezależne obwody;

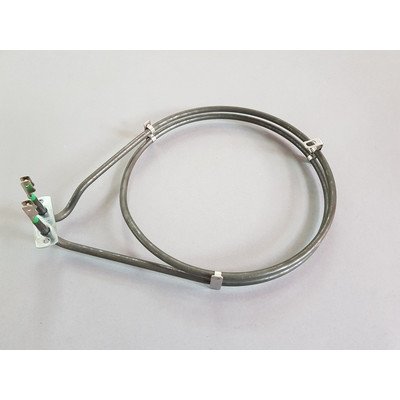

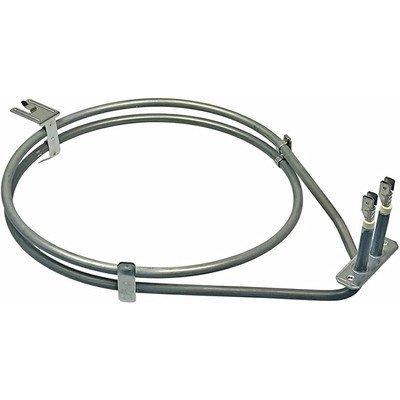

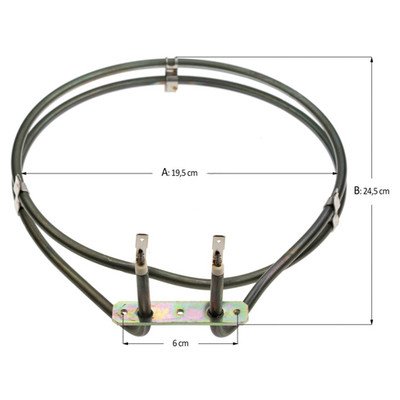

- grzałka pierścieniowa termoobiegu znajduje się przy wentylatorze na tylnej ścianie komory;
- element HiLight ogrzewa pole płyty ceramicznej i może mieć jedną lub dwie strefy grzejne.
Płyta indukcyjna działa inaczej niż ceramiczne pole HiLight: ciepło powstaje w naczyniu wskutek działania cewki indukcyjnej. Nie należy więc dobierać klasycznego pola oporowego do płyty indukcyjnej tylko dlatego, że element znajduje się pod szkłem.
Objawy uszkodzenia grzałki i inne możliwe przyczyny
Sam objaw nie przesądza, którą część należy wymienić. Najpierw warto ustalić, czy problem występuje na jednym programie, na wszystkich funkcjach grzania, czy dopiero po rozgrzaniu urządzenia.
| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Piekarnik nie grzeje tylko od dołu | przerwa w grzałce dolnej, wypalony konektor, przewód, przełącznik funkcji lub układ sterujący | Uruchom funkcję przewidzianą w instrukcji dla grzania dolnego, a po odłączeniu zasilania sprawdź grzałkę i jej połączenia. |
| Nie działa termoobieg, ale inne funkcje grzeją | grzałka pierścieniowa, silnik wentylatora, jego zasilanie albo sterowanie | Rozróżnij brak obiegu powietrza od sytuacji, w której wentylator obraca się, lecz powietrze pozostaje chłodne. |
| Grill nie działa lub grzeje tylko część elementu górnego | przerwa w jednej sekcji grzałki, uszkodzone połączenie albo dana sekcja nie jest używana przez wybrany program | Sprawdź w instrukcji, które obwody powinny być aktywne. Dwusekcyjna grzałka wymaga oddzielnego pomiaru każdej sekcji. |
| Piekarnik grzeje zbyt słabo lub nierówno | grzałka, czujnik temperatury, wentylator, nieszczelne drzwi, uszczelka, zawiasy albo nieprawidłowe ustawienie blachy | Porównaj działanie kilku funkcji. Jeżeli problem dotyczy tylko jednego trybu, podejrzenie konkretnego obwodu grzewczego jest silniejsze. |
| Nie działa żadna grzałka, ale wyświetlacz i światło są aktywne | ustawienie zegara, blokada, termik, przełącznik funkcji, przekaźniki, moduł lub zasilanie obwodu mocy | Jednoczesne przepalenie wszystkich grzałek jest możliwe, lecz przed ich zakupem należy sprawdzić element wspólny dla wszystkich obwodów. |
| Zabezpieczenie różnicowoprądowe wyłącza się po kilku minutach | upływność grzałki pojawiająca się po rozgrzaniu, uszkodzona izolacja przewodu, wilgoć lub inny element z przebiciem do obudowy | Zwykły pomiar na zimno może nie ujawnić usterki. Potrzebny jest pomiar izolacji i lokalizacja wadliwego obwodu przez osobę z kwalifikacjami. |
| Pole ceramiczne grzeje tylko małym albo dużym pierścieniem | przerwana sekcja pola HiLight, regulator energii, łącznik lub połączenie | Zmierz sekcje osobno według układu zacisków właściwego dla danego pola; wygląd i średnica nie określają pinoutu. |
Przy niedopiekaniu warto również obejrzeć uszczelkę drzwi piekarnika i sprawdzić, czy drzwi równomiernie dociskają ją na całym obwodzie. Jeżeli piekarnik przegrzewa się, przerywa grzanie za wcześnie albo wskazanie temperatury wyraźnie odbiega od rzeczywistej pracy urządzenia, diagnostyka powinna objąć także termostat lub czujnik temperatury.
Jak sprawdzić grzałkę miernikiem?
Przed pomiarem odłącz kuchnię lub piekarnik od wszystkich torów zasilania. W urządzeniu podłączonym na stałe samo ustawienie pokrętła w pozycji „0” nie odłącza napięcia. Należy użyć właściwego rozłącznika i potwierdzić brak napięcia odpowiednim przyrządem. Grzałka musi być wystudzona.
Pomiar obwodu grzejnego
- Zrób zdjęcie przewodów i oznacz ich położenie.
- Odłącz od badanej sekcji przynajmniej jeden przewód, a przy niejasnym układzie oba. Pomiar części pozostawionej w instalacji może przebiegać przez inne podzespoły i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do dwóch zacisków roboczych danej sekcji.
- Wynik OL, nieskończoność lub brak ciągłości oznacza przerwany obwód. Grzałka z przerwą nie wytworzy ciepła.
- Skończona rezystancja potwierdza ciągłość spirali, ale nie dowodzi pełnej sprawności elementu.
Jeżeli znane są znamionowe napięcie i moc konkretnej sekcji, orientacyjną rezystancję zimnej grzałki można porównać z zależnością R ≈ U² / P. Jest to kontrola przybliżona: rezystancja zmienia się z temperaturą, a grzałki dwusekcyjne mają osobne wartości dla każdej sekcji. Nie wolno porównywać wszystkich grzałek Bosch/Siemens z jedną uniwersalną wartością.
Kontrola przebicia do obudowy
Po odłączeniu przewodów można wykonać wstępną kontrolę między każdym zaciskiem roboczym a metalową osłoną lub kołnierzem grzałki. Zwykły multimetr nie powinien wskazywać ciągłości. Taki test nie wyklucza jednak upływności ujawniającej się dopiero przy wyższym napięciu pomiarowym albo po rozgrzaniu elementu.
Między zaciskiem grzałki a obudową nie należy wykonywać prób przez podłączanie części „na krótko”. Rzetelna ocena izolacji wymaga odpowiedniego miernika, właściwej procedury oraz interpretacji wyniku dla danego obwodu.
Pomiary rezystancji izolacji, diagnostyka pod napięciem i próby obciążeniowe są przeznaczone dla wykwalifikowanego serwisanta lub elektryka. Wymagają odpowiednich uprawnień, doświadczenia, zabezpieczenia stanowiska i właściwych przyrządów.
Grzałka ma prawidłową rezystancję, ale nie grzeje — co dalej?
Ciągłość spirali oznacza tylko, że obwód nie jest całkowicie przerwany. Jeżeli grzałka nie otrzymuje zasilania, przyczyną może być:
- luźna, utleniona lub przegrzana wsuwka;
- nadpalony przewód wysokotemperaturowy;
- uszkodzony przełącznik funkcji;
- niesprawny termostat, czujnik lub zabezpieczenie termiczne;
- wypalony styk przekaźnika albo uszkodzenie modułu sterującego;
- program, który nie wykorzystuje sprawdzanej sekcji grzałki.
Ślady łuku elektrycznego, ciemne końcówki, stopiona izolacja lub luźne konektory wymagają naprawy połączenia, a nie tylko założenia nowej grzałki. Pozostawienie przegrzanego styku może uszkodzić nową część. Jeśli brakuje zasilania kilku obwodów jednocześnie, dalszej diagnostyki może wymagać elektronika piekarnika.
Jak uzyskać dostęp do grzałki?
Konstrukcja zależy od E-Nr urządzenia, dlatego przed demontażem warto sprawdzić dokumentację konkretnego wariantu.
- Grzałka górna jest zwykle widoczna w komorze. Jej mocowanie może znajdować się na tylnej ścianie lub suficie, ale zaciski często są dostępne dopiero po odsunięciu urządzenia i zdjęciu osłony.
- Grzałka termoobiegu znajduje się za wewnętrzną osłoną wentylatora. Po zdjęciu osłony trzeba uważać, aby przewody nie zsunęły się za tylną ścianę i nie uszkodzić łopatek wentylatora.
- Grzałka dolna jest często niewidoczna od strony komory. Dostęp może wymagać wysunięcia piekarnika z zabudowy i zdjęcia tylnej lub dolnej osłony.
- Pole HiLight znajduje się bezpośrednio pod szkłem płyty. Demontaż wymaga odłączenia płyty, bezpiecznego wyjęcia jej z blatu i podparcia szkła bez naprężeń.
Nie należy ciągnąć za przewody ani używać zwykłych konektorów w miejscu wymagającym końcówek odpornych na wysoką temperaturę. Przed montażem porównaj rozmieszczenie zacisków, kołnierz, podpory i sposób prowadzenia przewodów. Przewód nie może dotykać rozgrzewającej się rurki ani zostać przycięty osłoną.
Wymiana i kontrola po naprawie
Nową grzałkę montuje się bez wyginania rurki i bez przenoszenia obciążeń na ceramiczne izolatory zacisków. Przewody powinny zostać podłączone zgodnie z wykonanym wcześniej zdjęciem lub schematem właściwym dla danego E-Nr. W grzałkach górnych z dwiema sekcjami pomylenie zacisków może zmienić działanie poszczególnych funkcji.
Po złożeniu urządzenia należy sprawdzić, czy:
- przewody i konektory są stabilne oraz nie noszą śladów przegrzania;
- osłony, przewód ochronny i elementy mocujące wróciły na swoje miejsce;
- wentylator obraca się swobodnie;
- wybrana funkcja uruchamia właściwy obwód grzejny;
- urządzenie nie wydziela zapachu przegrzanej izolacji i nie wyzwala zabezpieczeń.
Pierwsze nagrzanie wykonuje się zgodnie z instrukcją urządzenia. Jeżeli zabezpieczenie ponownie zadziała, nie należy wielokrotnie go załączać ani odłączać przewodu ochronnego. Konieczny jest pomiar izolacji całego obwodu.
Jak dobrać grzałkę Bosch lub Siemens?
Podstawą jest pełny E-Nr z końcówką /xx, na przykład oznaczenie w formacie z dwiema cyframi po ukośniku. Tabliczka znamionowa piekarnika znajduje się zwykle przy otwartych drzwiach, na ramie komory lub krawędzi obudowy. W kuchniach wolnostojących i płytach jej położenie może być inne.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Dwie grzałki mogą mieć podobny kształt i złącza, lecz różnić się:
- mocą i napięciem znamionowym;
- liczbą oraz układem sekcji;
- rozstawem zacisków i otworów mocujących;
- wymiarami rurki, kołnierza i podpór;
- kształtem dopasowanym do komory;
- średnicą i liczbą stref pola HiLight;
- czujnikiem temperatury lub ogranicznikiem współpracującym z polem ceramicznym.
Jeżeli na starej części jest czytelny numer, warto go zapisać, ale zgodność należy potwierdzić w katalogu dla pełnego E-Nr. Numer wybity na elemencie może oznaczać producenta grzałki lub serię wykonania, a nie numer części zamiennej Bosch/Siemens. W razie wątpliwości przygotuj zdjęcie całej tabliczki znamionowej, starej części, zacisków i mocowania.
Pozostałe grupy podzespołów znajdują się w kategorii części do kuchni, płyt i piekarników Bosch/Siemens.
FAQ — grzałki Bosch/Siemens
Czy brak grzania oznacza przepaloną grzałkę?
Nie. Jeśli nie działa jeden tryb, warto sprawdzić grzałkę przypisaną do tej funkcji. Brak wszystkich funkcji grzania częściej kieruje diagnostykę również na zasilanie, zegar, termik, przełącznik lub moduł.
Czy sygnał ciągłości miernika potwierdza sprawność grzałki?
Potwierdza jedynie, że spirala nie ma całkowitej przerwy. Nie wyklucza nieprawidłowej rezystancji, przebicia do osłony, usterki ujawniającej się po rozgrzaniu ani braku zasilania grzałki.
Dlaczego piekarnik wyłącza różnicówkę dopiero po nagrzaniu?
Izolacja wewnątrz grzałki lub przewodu może tracić właściwości pod wpływem temperatury. Na zimno element może przechodzić podstawowy test omomierzem, a po rozgrzaniu powodować prąd upływu do obudowy.
Czy można zamienić grzałkę na model o podobnym kształcie?
Nie bez potwierdzenia katalogowego. Znaczenie mają moc, napięcie, geometria, mocowanie, liczba sekcji i układ zacisków. Niewłaściwy element może nie pasować mechanicznie lub nie współpracować prawidłowo ze sterowaniem.
Jakie oznaczenie jest potrzebne do doboru części Bosch/Siemens?
Potrzebny jest pełny E-Nr z tabliczki znamionowej, łącznie z końcówką /xx. Skrócony model bez numeru wariantu może prowadzić do wyboru grzałki przeznaczonej do innego wykonania urządzenia.
Czy uszkodzoną grzałkę można naprawić?
Przerwanej rurkowej grzałki piekarnika ani pola HiLight nie naprawia się przez lutowanie, spawanie czy mostkowanie. Ze względu na temperaturę, izolację elektryczną i bezpieczeństwo uszkodzony element wymienia się na zgodny podzespół.
