Zegary/elektronika kuchenek Bosch/Siemens
Zegary, programatory, wyświetlacze oraz moduły sterujące i zasilające do kuchenek i piekarników Bosch i Siemens dobieraj według pełnego E-Nr z końcówką /xx. Brak grzania, ciemny ekran lub samoczynne resetowanie nie zawsze oznaczają uszkodzenie elektroniki — przed zakupem warto sprawdzić ustawienie zegara, zasilanie, połączenia i podzespoły wykonawcze.
Jaką elektroniką steruje się piekarnikiem Bosch lub Siemens?
W zależności od konstrukcji urządzenie może mieć jeden zintegrowany programator albo kilka współpracujących zespołów:
- moduł obsługi i wyświetlacza, który odbiera polecenia z przycisków, pól dotykowych lub pokręteł;

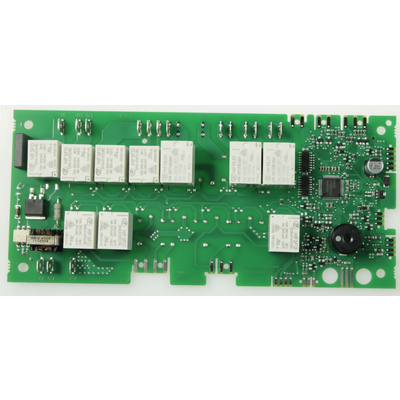

- moduł mocy, zawierający między innymi elementy załączające grzałki, wentylatory i oświetlenie;
- zegar lub timer, który obsługuje czas, minutnik i automatyczne rozpoczęcie albo zakończenie pieczenia;

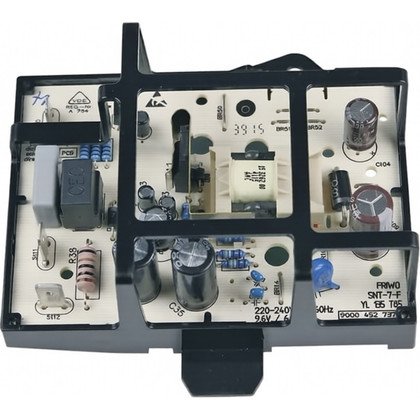

- płytkę zasilającą, wytwarzającą napięcia potrzebne elektronice;
- taśmy, wiązki i płytki pośrednie, przekazujące zasilanie oraz dane między modułami.
Części te mogą występować osobno albo jako jeden komplet. Dlatego określenie „uszkodzony zegar” nie przesądza jeszcze, czy potrzebny jest sam wyświetlacz, panel obsługi, moduł mocy czy naprawa ich połączenia.
Objawy awarii zegara lub modułu sterującego
Wyświetlacz jest ciemny i piekarnik nie reaguje
Najpierw sprawdź, czy urządzenie ma zasilanie i czy nie zadziałało zabezpieczenie instalacji. Całkowicie ciemny panel może być skutkiem przerwy w zasilaniu, uszkodzenia przewodu lub zacisku, przerwy w obwodzie zabezpieczenia termicznego, rozłączonej wiązki albo awarii zasilacza na płytce.
Jeżeli oświetlenie, wentylator lub inna funkcja działa, zasilanie przynajmniej części urządzenia jest obecne. Taki wynik zawęża diagnostykę do panelu, jego zasilania i połączeń, ale sam w sobie nie wskazuje jeszcze konkretnego modułu.
Zegar miga po przerwie w dostawie prądu, a piekarnik nie grzeje
W części piekarników rozpoczęcie grzania jest blokowane do chwili ustawienia aktualnej godziny. Jeśli problem pojawił się bezpośrednio po zaniku napięcia, ustaw zegar zgodnie z instrukcją właściwego modelu. Gdy miganie ustaje i piekarnik zaczyna działać, wymiana elektroniki nie jest potrzebna.
Jeżeli godzina nie daje się ustawić, przyciski samoczynnie zmieniają wartości albo ustawienie ponownie się zeruje, sprawdzenia wymagają elementy obsługi, zasilanie modułu i połączenie między płytkami.
Panel działa, ale piekarnik nie grzeje
Sprawny wyświetlacz nie potwierdza sprawności modułu mocy, lecz brak grzania może mieć również inne przyczyny. Kolejność kontroli zależy od objawu:
- jeśli nie grzeje tylko jeden tryb, sprawdź odpowiadającą mu grzałkę piekarnika Bosch/Siemens, jej przewody i sposób wyboru funkcji;
- jeśli nie działa żaden układ grzejny, wyklucz brak właściwego zasilania, nieustawiony zegar, aktywną blokadę, rozłączony ogranicznik temperatury i przerwę we wspólnym obwodzie sterowania;
- jeśli temperatura jest nieprawidłowa, nie zakładaj od razu awarii modułu — kontroli może wymagać czujnik temperatury, termostat Bosch/Siemens, grzałka albo obieg powietrza.
Dopiero gdy obciążenie, czujniki, przewody i zabezpieczenia są sprawne, a moduł nie załącza właściwego wyjścia, podejrzenie elektroniki staje się uzasadnione.
Przyciski lub pola dotykowe nie reagują
Oczyść i dokładnie osusz powierzchnię panelu. Wilgoć, tłuszcz oraz przytrzymane pole dotykowe mogą blokować obsługę lub wywoływać sygnał błędu. W panelach z pokrętłem impulsowym skokowe zmiany czasu albo temperatury mogą wynikać z zużycia enkodera, a nie z uszkodzenia całej płyty.
Jeżeli panel jest czysty, sprawdź, czy front nie naciska stale na przycisk oraz czy taśma i złącza nie są poluzowane. Brak reakcji pojedynczego pola wskazuje na inny zakres usterki niż całkowicie martwy panel.
Piekarnik resetuje się lub wyświetla przypadkowe znaki
Resetowanie może powodować niestabilne zasilanie, luźne albo przegrzane złącze, usterka zasilacza modułu lub zakłócenie komunikacji między płytkami. Fragmenty znaków lub brak części segmentów wyświetlacza mogą natomiast dotyczyć samego wyświetlacza, jego sterownika, połączenia lutowanego albo taśmy.
Obejrzenie płytki może ujawnić nadpalenie, korozję, pęknięcie lub wybrzuszony kondensator, ale brak widocznych śladów nie potwierdza sprawności elektroniki.
Jak sprawdzić moduł bez wymieniania części na próbę?
Przed demontażem odłącz urządzenie od wszystkich torów zasilania. W piekarnikach podłączonych na stałe samo wyłączenie urządzenia przyciskiem nie odłącza obwodów sieciowych. Brak napięcia powinien zostać potwierdzony odpowiednim przyrządem.
Kontrola bez zasilania
- Obejrzyj kostkę przyłączeniową, przewody, konektory i złącza modułów. Szukaj przebarwień, stopionych obudów, korozji oraz wysuniętych styków.
- Sprawdź ciągłość wiązek i zabezpieczeń termicznych po odłączeniu badanego elementu od obwodu. Przerwa może wskazywać uszkodzony przewód lub otwarte zabezpieczenie, ale najpierw trzeba ustalić przyczynę jego zadziałania.
- Zmierz ciągłość grzałek. Brak przejścia oznacza przerwę w elemencie, natomiast wynik skończonej rezystancji nie wyklucza przebicia izolacji ujawniającego się po nagrzaniu.
- Czujnik temperatury badaj omomierzem po odłączeniu od modułu, porównując wynik z dokumentacją danego E-Nr i temperaturą czujnika. Nie istnieje jedna rezystancja właściwa dla wszystkich piekarników Bosch i Siemens.
Pomiary podczas pracy
Sprawdzenie napięcia zasilającego moduł, sygnałów komunikacyjnych i napięcia na wyjściu załączającym obciążenie może odróżnić awarię płytki od problemu w instalacji lub elemencie wykonawczym. Wymaga jednak schematu konkretnego urządzenia, prawidłowego rozpoznania złączy i pomiarów w obwodach pod napięciem sieciowym.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych przyrządów oraz zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno zwierać przekaźników, mostkować ograniczników temperatury ani uruchamiać urządzenia z przypadkowo rozłączonymi zabezpieczeniami.
Prawidłowe napięcie dochodzące do modułu i brak sterowania jego wyjściem mogą wskazywać na usterkę elektroniki, ale tylko wtedy, gdy moduł otrzymał poprawne polecenie, widzi prawidłowe sygnały czujników i nie blokuje pracy z powodu innego błędu.
Kod błędu nie zawsze wskazuje część do wymiany
Numery błędów zależą od serii, rynku i wersji oprogramowania. Ten sam zapis nie powinien być interpretowany bez instrukcji lub dokumentacji przypisanej do pełnego E-Nr. Błąd komunikacji może wynikać zarówno z modułu obsługi, jak i modułu mocy, braku jednego z napięć, uszkodzonego przewodu albo złącza.
Przed skasowaniem komunikatu zapisz pełny kod oraz okoliczności jego pojawienia się: po nagrzaniu, po zaniku zasilania, natychmiast po uruchomieniu czy dopiero po wyborze konkretnego programu. Informacje te pomagają odróżnić przegrzewanie elektroniki od trwałego uszkodzenia lub błędu konfiguracji.
Dostęp do zegara i elektroniki
W piekarnikach do zabudowy moduły są zwykle umieszczone w górnej części urządzenia, za panelem czołowym lub pod górną osłoną. Zależnie od konstrukcji dostęp może wymagać częściowego albo całkowitego wysunięcia piekarnika z mebla. W kuchenkach wolnostojących sposób demontażu panelu jest inny i nie należy przenosić procedury z piekarnika do zabudowy.
Typowa kolejność prac obejmuje:
- odłączenie wszystkich torów zasilania i ostudzenie urządzenia;
- zabezpieczenie ciężkiego piekarnika przed przechyleniem lub upadkiem podczas wysuwania;
- zdjęcie osłony przewidzianej przez konstrukcję danego modelu;
- sfotografowanie wszystkich złączy oraz oznaczenie podobnych wiązek;
- zwolnienie blokad wtyków bez ciągnięcia za przewody;
- odkręcenie albo odpięcie modułu z uchwytów;
- przełożenie elementów dodatkowych tylko wtedy, gdy przewiduje to wariant części.
Nie podłączaj złącza tylko dlatego, że mechanicznie pasuje. Podobne gniazda mogą mieć inne przeznaczenie, a odwrócenie lub przesunięcie taśmy może uszkodzić elektronikę. Podczas montażu trzeba również odtworzyć ułożenie osłon, kanałów powietrznych i przewodów z dala od gorących elementów.
W urządzeniu gazowo-elektrycznym prace wymagające naruszenia przewodów, armatury lub uszczelnień gazowych należą do osoby z wymaganymi kwalifikacjami. Szczelności instalacji gazowej nie sprawdza się płomieniem.
Wymiana całego modułu czy naprawa płytki?
Naprawa płytki może być uzasadniona, gdy uszkodzenie dotyczy zasilacza, przekaźnika, połączenia lutowanego, sterownika wyświetlacza albo pojedynczego elementu półprzewodnikowego. Wymaga to jednak ustalenia pierwotnej przyczyny. Wstawienie nowego przekaźnika nie pomoże na długo, jeśli jego styki przeciąża uszkodzona grzałka, silnik lub nadpalone połączenie.
Naprawioną elektronikę należy sprawdzić pod kątem poprawnych napięć, komunikacji, działania wyjść oraz zachowania po nagrzaniu. Podstawowy pomiar rezystancji elementów na płytce nie jest pełnym testem modułu.
Wymiana kompletnego zespołu jest rozsądniejsza, gdy płytka jest zwęglona, wielowarstwowe ścieżki zostały poważnie uszkodzone, procesor nie pracuje albo brakuje danych potrzebnych do bezpiecznej naprawy. Trzeba wcześniej ustalić, czy część jest skonfigurowana fabrycznie, uczy się ustawień z drugiego modułu, czy wymaga kodowania właściwego dla urządzenia. Nie każdy moduł Bosch lub Siemens wymaga programowania, ale nie każdy można również zamontować bez dodatkowej procedury.
Kontrola po montażu
Po złożeniu urządzenia sprawdź kolejno:
- czy wyświetlacz uruchamia się bez błędów i zachowuje ustawioną godzinę;
- czy wszystkie przyciski i pokrętła odpowiadają właściwym funkcjom;
- czy oświetlenie, wentylatory i poszczególne tryby grzania są załączane prawidłowo;
- czy wentylator chłodzący elektronikę działa zgodnie z programem urządzenia;
- czy przewody, osłony i kanały chłodzenia zostały zamontowane w pierwotnym położeniu;
- czy podczas próby nie występuje zapach przegrzanej izolacji, resetowanie ani ponowny kod błędu.
Jak dobrać zegar lub moduł Bosch/Siemens?
Podstawą doboru jest pełny E-Nr z końcówką /xx, odczytany z tabliczki znamionowej. Przykładowo urządzenia oznaczone tą samą nazwą przed ukośnikiem, lecz z inną końcówką wykonania, mogą korzystać z różnych modułów, wyświetlaczy, złączy lub wersji oprogramowania.
Oprócz zgodności katalogowej porównaj:
- numer części nadrukowany na starym zespole, uwzględniając numery zastępujące wcześniejsze wykonania;
- funkcję elementu: interfejs użytkownika, moduł mocy, zasilacz, timer lub kompletny panel;
- układ mocowań, liczbę i położenie złączy oraz wariant wyświetlacza;
- wersję urządzenia, obsługiwane funkcje i wymagania dotyczące konfiguracji;
- informację, czy produkt jest kompletnym modułem, czy tylko jedną z jego płytek.
Sam wygląd, identyczne gniazdo lub skrócona nazwa modelu nie potwierdzają zgodności. Przed zamówieniem odczytaj cały E-Nr wraz z cyframi po ukośniku i porównaj go z listą urządzeń przypisaną do części. Jeśli tabliczka jest nieczytelna, wykonaj jej zdjęcie oraz zdjęcie oznaczeń starego modułu, nie odcinając zer, ukośników ani numerów wersji.
FAQ – zegary i elektronika kuchenek Bosch/Siemens
Czy migający zegar oznacza uszkodzony programator?
Nie. Jeżeli zegar zaczął migać po przerwie w zasilaniu, piekarnik może jedynie wymagać ustawienia aktualnej godziny. Usterkę należy podejrzewać, gdy ustawienie jest niemożliwe, samoczynnie się zmienia albo ponownie zeruje mimo stabilnego zasilania.
Dlaczego wyświetlacz działa, ale piekarnik nie grzeje?
Panel może działać mimo awarii modułu mocy, lecz podobny objaw powodują również grzałki, czujnik temperatury, przełącznik funkcji, ogranicznik termiczny, przewody lub blokada wynikająca z ustawień. Najpierw trzeba określić, czy nie działa jeden tryb, czy wszystkie funkcje grzania.
Czy ciemny wyświetlacz oznacza konieczność wymiany modułu?
Nie zawsze. Trzeba wykluczyć brak zasilania, uszkodzenie zacisku lub przewodu, otwarte zabezpieczenie termiczne oraz rozłączone złącze. Dopiero potwierdzone zasilanie dochodzące do zespołu kieruje diagnostykę na zasilacz płytki lub moduł obsługi.
Czy moduł można sprawdzić zwykłym multimetrem?
Multimetr pozwala sprawdzić ciągłość przewodów, zabezpieczeń, grzałek i niektóre napięcia zasilające, ale nie bada w pełni procesora, komunikacji ani zachowania modułu pod obciążeniem. Pełniejsza diagnostyka może wymagać schematu, oscyloskopu i kontrolowanego testu podczas pracy.
Czy nowy moduł Bosch lub Siemens trzeba programować?
Zależy to od rodziny urządzenia i rodzaju wymienianego zespołu. Niektóre części są przygotowane do montażu, inne przejmują konfigurację z drugiej płytki, a wybrane zestawy wymagają procedury kodowania. Należy to potwierdzić dla pełnego E-Nr i numeru części przed demontażem.
Gdzie znaleźć E-Nr piekarnika?
Tabliczka znamionowa jest zwykle widoczna po otwarciu drzwi, na ramie komory lub w sąsiedztwie krawędzi frontu. Do doboru przepisz całe oznaczenie wraz z końcówką /xx; sama nazwa handlowa modelu może nie rozróżniać wersji technicznej.
