Przełączniki funkcji i łączniki krzywkowe Candy
Przełączniki funkcji i łączniki krzywkowe Candy sterują obwodami grzałek, wentylatora i oświetlenia w poszczególnych trybach pieczenia. Ich usterkę może sugerować brak wybranych funkcji, niestabilna praca pokrętła lub nadpalone złącze, lecz podobne objawy powodują też grzałki, termostat i programator. Część dobieraj według pełnego modelu, numeru seryjnego oraz zgodności układu styków.
Jak działa przełącznik funkcji piekarnika Candy?

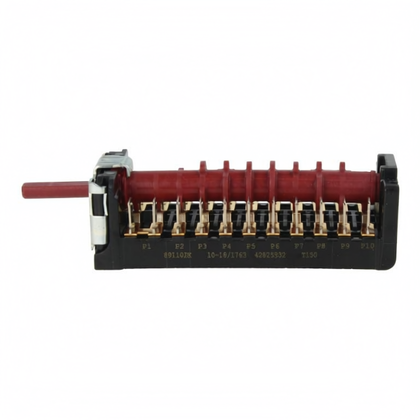

Przełącznik funkcji, nazywany również selektorem lub łącznikiem krzywkowym, po obróceniu pokrętła zwiera określone pary styków. W ten sposób kieruje zasilanie do obwodów potrzebnych w danym trybie, na przykład grzałki dolnej, grzałki górnej, grilla, wentylatora termoobiegu albo lampy.
Nie każdy piekarnik Candy ma taki sam układ sterowania. W konstrukcjach mechanicznych prąd elementów wykonawczych może przepływać bezpośrednio przez styki przełącznika. W innych urządzeniach selektor przekazuje sygnał do programatora lub modułu. Z tego powodu nie istnieje uniwersalna numeracja zacisków ani jedna matryca połączeń właściwa dla całej marki.
Objawy uszkodzonego przełącznika funkcji
Podejrzenie przełącznika jest uzasadnione zwłaszcza wtedy, gdy problem zależy od położenia pokrętła. Typowe sygnały to:
- piekarnik działa tylko na części programów;
- wybrany tryb nie uruchamia grzałki lub wentylatora, choć ten sam element działa w innym trybie;
- grzanie pojawia się dopiero po poruszeniu pokrętłem;
- pozycje są niewyraźne, pokrętło obraca się z nadmiernym luzem albo mechanizm nie zatrzymuje się prawidłowo;
- przy panelu czuć zapach przegrzanego tworzywa;
- obudowa selektora, konektor lub izolacja przewodu są nadtopione albo przebarwione;
- uruchamia się obwód nieodpowiadający symbolowi ustawionemu na panelu.
Grzanie przy przełączniku ustawionym na 0, dym, iskrzenie albo widoczne stopienie połączeń wymagają natychmiastowego odłączenia urządzenia od zasilania. Piekarnika nie należy ponownie używać przed sprawdzeniem obwodu.
Przełącznik, grzałka czy inny podzespół?
Sam brak grzania nie potwierdza awarii łącznika krzywkowego. Kolejność diagnostyki warto dopasować do objawu.
| Objaw | Co może być przyczyną | Co pomaga rozróżnić usterkę |
| Nie działa tylko jeden sposób grzania | przełącznik, odpowiednia grzałka, przewód lub konektor | Sprawdź, czy ta sama grzałka uczestniczy w innym działającym programie. Następnie zbadaj jej ciągłość oraz właściwe styki selektora. |
| Nie działa żaden tryb, ale wyświetlacz świeci | ustawienia zegara, programator, termostat bezpieczeństwa, wspólny tor przełącznika | Po zaniku zasilania część piekarników Candy wymaga ustawienia zegara. Jeżeli zegar jest ustawiony, potrzebna jest kontrola obwodu wspólnego według schematu modelu. |
| Piekarnik grzeje, lecz nie osiąga temperatury | grzałka, termostat, czujnik temperatury, utrata ciepła, nadpalony styk | Porównaj zachowanie różnych programów. Awaria jednej grzałki zwykle wpływa głównie na tryby, które jej używają. |
| Wentylator nie pracuje, ale grzałki działają | silnik wentylatora, jego przewody albo tor selektora | Sprawdź mechanicznie wirnik oraz ciągłość silnika i przewodów. Sam sprawny styk przełącznika nie potwierdza sprawności wentylatora. |
| Pokrętło obraca się, lecz oś selektora pozostaje nieruchoma | pęknięte pokrętło lub jego gniazdo | Zdejmij pokrętło i obejrzyj jego osadzenie. W takim przypadku przełącznik może być sprawny. |
| Piekarnik sam się wyłącza | timer, programator, zabezpieczenie termiczne, luźne połączenie lub przełącznik | Sprawdź ustawienia czasu i stan złączy. Usterka zależna od nagrzania może nie ujawnić się w zimnym elemencie. |
Jeżeli pomiar potwierdzi przerwę w elemencie grzejnym, właściwe części znajdziesz w kategorii grzałek do piekarnika Candy. Gdy wszystkie tryby załączają się, ale regulacja temperatury jest nieprawidłowa, należy sprawdzić również termostat piekarnika Candy. Brak zezwolenia na pracę mimo sprawnych obwodów może natomiast prowadzić do diagnostyki programatora lub modułu.
Jak sprawdzić łącznik krzywkowy miernikiem?
Test wykonuje się przy całkowicie odłączonym zasilaniu, po potwierdzeniu braku napięcia właściwym przyrządem. Piekarnik do zabudowy może być zasilany przez stałe przyłącze, dlatego samo ustawienie pokrętła na 0 nie jest zabezpieczeniem.
- Zrób wyraźne zdjęcia przewodów, oznaczeń zacisków i ustawienia korpusu. W razie potrzeby oznacz każdy przewód osobno.
- Obejrzyj korpus, wsuwki i izolację. Nadtopienie, ciemne przebarwienia, luźna wsuwka lub ślady łuku elektrycznego są ważną wskazówką, nawet jeśli przełącznik chwilowo wykazuje ciągłość.
- Odłącz przewody od badanych zacisków, aby pomiar nie przebiegał przez grzałki, lampę, silnik lub inny równoległy obwód.
- Ustaw multimetr na test ciągłości albo niski zakres rezystancji. Najpierw zewrzyj sondy i zapamiętaj rezystancję przewodów pomiarowych.
- Sprawdzaj pary styków przewidziane jako zwarte dla kolejnych pozycji. Niezbędny jest schemat elektryczny lub matryca styków konkretnego przełącznika — nie należy zgadywać położenia wejść i wyjść.
- Zamknięty styk powinien mieć stabilną rezystancję zbliżoną do rezystancji zwartych sond. Wskazanie OL, przerwa lub wynik zmieniający się podczas lekkiego poruszania osią sugerują zużycie albo uszkodzenie danego toru.
- W pozycji, w której para styków ma być otwarta, miernik powinien wskazywać przerwę. Niepożądane zwarcie może uruchamiać niewłaściwy element.
Taki pomiar potwierdza stan przejścia w chwili badania, ale nie odtwarza temperatury ani obciążenia podczas pieczenia. Nadpalony styk może przejść test bez obciążenia, a następnie nagrzewać się przy przepływie większego prądu. Dlatego wynik należy zestawić z oględzinami i zachowaniem urządzenia.
Pomiar napięć w działającym piekarniku może pomóc ustalić, czy selektor podaje zasilanie na właściwy obwód, ale jest czynnością dla wykwalifikowanego technika. Opisane czynności pod napięciem wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi i procedury właściwej dla modelu. Nie są przeznaczone dla osoby bez przygotowania.
Dlaczego przełącznik lub konektor się przepala?
Przełącznik może zużyć się mechanicznie, jednak widoczne przegrzanie wymaga kontroli całego połączenia. Luźna, utleniona lub osłabiona wsuwka zwiększa rezystancję styku, a przepływ prądu powoduje miejscowe wydzielanie ciepła. Wymiana samego selektora bez naprawy uszkodzonego konektora może zakończyć się ponownym stopieniem nowej części.
Należy sprawdzić:
- czy wsuwki trzymają zaciski bez luzu;
- czy końce przewodów nie są kruche, poczerniałe lub przegrzane pod izolacją;
- czy złącza mają odpowiedni rozmiar i odporność temperaturową;
- czy przewody nie zostały ściśnięte panelem albo poprowadzone przy gorącej obudowie;
- czy grzałki i pozostałe odbiorniki nie mają zwarcia lub uszkodzenia izolacji.
Nie wolno naprawiać wypalonego toru przez trwałe mostkowanie styków, przenoszenie przewodu na przypadkowy wolny zacisk ani stosowanie nieizolowanych połączeń. Uszkodzone końcówki i przewody powinien prawidłowo odtworzyć technik przy użyciu elementów właściwych dla obciążenia i temperatury pracy piekarnika.
Jak uzyskać dostęp do przełącznika?
Łącznik znajduje się za pokrętłem wyboru funkcji, po wewnętrznej stronie panelu sterowania. Sposób dostępu zależy od konstrukcji:
- w piekarniku do zabudowy zwykle trzeba wysunąć urządzenie z mebla i zdjąć górną osłonę lub element panelu sterowania;
- w kuchni wolnostojącej dostęp może prowadzić przez górną płytę, tylną osłonę panelu albo jego przednią maskownicę;
- w kuchni gazowo-elektrycznej nie wolno naprężać przewodu gazowego ani demontować armatury gazowej w celu uzyskania dostępu.
Przed wysunięciem urządzenia sprawdź sposób jego zamocowania do mebla i zabezpiecz podłogę. Panel może pozostawać połączony krótkimi przewodami, dlatego po odkręceniu mocowań nie należy go gwałtownie odciągać.
Wymiana przełącznika funkcji Candy
Po uzyskaniu dostępu porównaj stary i nowy element przed odłączeniem przewodów. Jeżeli zgodność katalogowa jest potwierdzona, a oznaczenia zacisków odpowiadają sobie, najbezpieczniej przepinać przewody pojedynczo. Zdjęcie podłączeń stanowi zabezpieczenie, ale nie zastępuje schematu, szczególnie gdy część zastępcza ma inaczej rozmieszczone zaciski.
Podczas montażu:
- nie ciągnij za przewód — chwytaj za metalową część konektora;
- nie podłączaj luźnej ani przegrzanej wsuwki do nowego przełącznika;
- ustaw korpus i oś tak, aby symbole na panelu odpowiadały rzeczywistym pozycjom;
- poprowadź przewody z dala od ostrych krawędzi i gorących powierzchni;
- sprawdź, czy pokrętło nie ociera o panel i wyraźnie zatrzymuje się na pozycjach;
- po złożeniu przetestuj kolejno dostępne tryby, obserwując grzałki, wentylator i oświetlenie zgodnie z instrukcją urządzenia.
Prace przy stałym przyłączu elektrycznym, naprawa przewodów dużego obciążenia oraz ingerencja wymagająca odłączenia instalacji gazowej są przeznaczone dla osób z odpowiednimi kwalifikacjami i uprawnieniami.
Jak dobrać przełącznik funkcji do piekarnika Candy?
Wygląd korpusu i liczba pozycji nie wystarczają do potwierdzenia zgodności. Dwa podobne selektory mogą mieć inną matrycę styków, kolejność programów lub obciążalność. Przed zamówieniem przygotuj:
- pełny model urządzenia z tabliczki znamionowej;
- 16-cyfrowy numer seryjny Candy;
- kod produktu, jeżeli znajduje się na tabliczce;
- oznaczenia producenta przełącznika i numer wybity na starej części;
- liczbę pozycji roboczych i pozycję 0;
- zdjęcia zacisków, osi, mocowania i całego panelu funkcji.
Istotne są także długość i kształt osi, rozstaw mocowań, liczba oraz oznaczenia zacisków, a przede wszystkim zgodność elektryczna potwierdzona katalogiem części. Ten sam skrócony model handlowy może występować w kilku wariantach produkcyjnych. Przed zakupem odczytaj więc całą tabliczkę znamionową i porównaj numer katalogowy starego selektora z częścią przypisaną do konkretnego wykonania urządzenia.
FAQ – przełączniki funkcji Candy
Czy brak jednej funkcji piekarnika oznacza uszkodzony przełącznik?
Nie. Jeżeli nie działa tylko tryb wykorzystujący konkretną grzałkę, przyczyną może być przerwa w tej grzałce albo jej przewodzie. Przełącznik staje się bardziej prawdopodobny, gdy element działa w innym programie lub reakcja zmienia się podczas poruszania pokrętłem.
Dlaczego piekarnik Candy nie działa po zaniku prądu?
W części modeli elektroniczny zegar musi zostać ponownie ustawiony; migające 12:00 może blokować pracę piekarnika. Dotyczy to określonych wersji sterowania, dlatego sposób ustawienia należy sprawdzić w instrukcji konkretnego modelu.
Czy przełącznik można sprawdzić bez schematu?
Można wykryć nadtopienie, luźne zaciski lub całkowity brak przejścia, ale bez matrycy styków trudno rozstrzygnąć, które pary mają być zwarte na każdej pozycji. Nie należy przypisywać zacisków wyłącznie na podstawie ich położenia.
Czy można wyczyścić styki zamiast wymieniać łącznik?
Zamknięte, nitowane przełączniki obciążone prądem grzałek zazwyczaj wymienia się jako kompletny element. Rozbieranie korpusu może zmienić docisk i kolejność styków. Selektora ze stopioną obudową, osłabionymi sprężynami lub nadpalonymi zaciskami nie należy ponownie montować.
Dlaczego nowy przełącznik ponownie się nagrzewa?
Możliwą przyczyną jest pozostawiony luźny lub przegrzany konektor, uszkodzony przewód albo niezgodna część. Urządzenie należy odłączyć i sprawdzić całe połączenie, ponieważ kolejna wymiana samego selektora może nie usunąć źródła problemu.
Czy podobny przełącznik z taką samą liczbą pozycji będzie pasował?
Nie musi. Liczba pozycji nie określa matrycy połączeń, mocy styków, mocowania ani kształtu osi. Zgodność powinna wynikać z katalogu części dla pełnego modelu i numeru seryjnego Candy.
