Termostaty do piekarnika Candy
Termostat do piekarnika Candy odpowiada za regulację temperatury, lecz przegrzewanie, niedopiekanie lub ciągłe grzanie może także wynikać z awarii grzałki, przełącznika funkcji, czujnika albo nieszczelnych drzwi. Przed zakupem ustal rodzaj sterowania i odczytaj pełny model oraz 16-cyfrowy numer seryjny urządzenia.
Jaki termostat znajduje się w piekarniku Candy?
W piekarnikach i kuchniach Candy występują różne elementy związane z kontrolą temperatury. Nie są one wzajemnie zamienne, nawet gdy mają podobną obudowę lub takie same konektory.

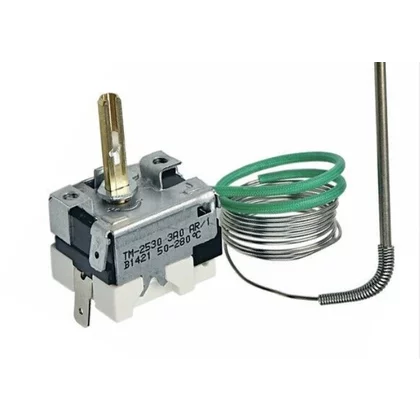

- Termostat regulowany mechanicznie znajduje się za pokrętłem temperatury. Jego głowica jest połączona cienką kapilarą z czujnikiem umieszczonym w komorze pieczenia. Zmiana temperatury czujnika powoduje przełączanie styków zasilających obwód grzania.
- Termostat zabezpieczający, nazywany też ogranicznikiem lub termikiem, nie służy do codziennej regulacji. Zwykle ma stały próg zadziałania i odłącza zasilanie po nadmiernym wzroście temperatury.
- Elektroniczna sonda temperatury współpracuje z modułem sterującym. Nie ma wałka pokrętła ani kapilary; jej parametr elektryczny zmienia się wraz z temperaturą.
- Termostat piekarnika gazowego może stanowić część zespołu regulującego przepływ gazu. Nie należy mylić go z termoparą zabezpieczenia płomienia, której zadaniem jest odcięcie gazu po zgaśnięciu palnika.
Przed diagnostyką trzeba więc ustalić, czy pokrętło steruje bezpośrednio termostatem mechanicznym, zaworem gazowym, czy tylko przekazuje nastawę do elektroniki.
Objawy uszkodzenia termostatu i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Jak zawęzić podejrzenie |
| Piekarnik grzeje bez przerwy i wyraźnie przekracza nastawę | sklejone styki termostatu, uszkodzona lub przemieszczona kapilara, błąd sondy, sklejony przekaźnik modułu, uszkodzony przełącznik funkcji | sprawdź, czy grzanie jest przerywane po zmniejszeniu nastawy oraz czy problem występuje na wszystkich funkcjach |
| Piekarnik nie osiąga temperatury, a kontrolka grzania długo nie gaśnie | niesprawna grzałka, brak jednej fazy lub uszkodzone połączenie, przełącznik funkcji, nieszczelne drzwi, wentylator, dopiero w dalszej kolejności termostat | porównaj działanie grzania góra–dół, grilla i termoobiegu; brak temperatury tylko na jednej funkcji kieruje diagnostykę do jej grzałki lub toru zasilania |
| Temperatura jest stale za wysoka albo za niska o podobną wartość | przesunięcie punktu regulacji, niewłaściwy termostat, źle ułożony czujnik, błąd sondy lub ustawień sterownika | oceniaj temperaturę po ustabilizowaniu i podczas kilku cykli, nie na podstawie pojedynczego wskazania |
| Piekarnik w ogóle nie grzeje | przerwa w termostacie, zadziałany termik, programator w trybie oczekiwania, przełącznik funkcji, przewody, grzałki lub moduł | sprawdź, czy działa oświetlenie i wentylator oraz czy awaria dotyczy wszystkich funkcji; brak całego zasilania grzania nie dowodzi uszkodzenia termostatu regulowanego |
| Potrawa przypala się z jednej strony | uszkodzona jedna z grzałek, brak obiegu powietrza, nieprawidłowe ustawienie blachy, uszczelka lub zawiasy | termostat reguluje temperaturę całej komory, dlatego wyraźnie jednostronny problem częściej wskazuje na rozkład ciepła niż sam regulator |
Jeżeli piekarnik nie dogrzewa tylko na jednej funkcji, przed zakupem termostatu warto sprawdzić odpowiednią grzałkę piekarnika Candy. Jeśli natomiast urządzenie grzeje na niewłaściwych pozycjach pokrętła albo nie reaguje na wybór programu, podejrzenie może dotyczyć przełącznika funkcji Candy.
Jak sprawdzić rzeczywistą temperaturę piekarnika?
Grzałki nie muszą być zasilane bez przerwy. Po nagrzaniu piekarnik cyklicznie włącza i wyłącza grzanie, a temperatura chwilowa może znajdować się powyżej lub poniżej wartości ustawionej na pokrętle. Z tego powodu pojedynczy odczyt bezpośrednio po zgaśnięciu kontrolki nie rozstrzyga o usterce.
Do kontroli użyj termometru przeznaczonego do pracy w piekarniku:
- Umieść go w środkowej części komory, z dala od ścian, grzałek i blachy osłaniającej wentylator.
- Wybierz zwykłą funkcję pieczenia i temperaturę odpowiednią do zakresu termometru.
- Nie otwieraj drzwi podczas nagrzewania, ponieważ szybka utrata ciepła zaburza cykl regulacji.
- Po osiągnięciu temperatury odczekaj, aż piekarnik wykona kilka cykli włączenia i wyłączenia grzania.
- Zapisz kilka wskazań i oceń ich środek, a nie wyłącznie najwyższą lub najniższą wartość.
Duże, powtarzalne przekroczenie nastawy, brak wyłączania grzałek lub brak reakcji na zmianę położenia pokrętła uzasadniają sprawdzenie termostatu. Niewielkie wahania są naturalnym skutkiem cyklicznej regulacji. Dokładna dopuszczalna różnica zależy od konstrukcji i instrukcji konkretnego modelu.
Pomiar termostatu mechanicznego multimetrem
Pomiar ciągłości pozwala wykryć przerwę, wypalone styki albo styki, które nie rozłączają się. Nie potwierdza jednak prawidłowej temperatury zadziałania i nie zastępuje próby termicznej.
Przed pomiarem odłącz urządzenie od zasilania, potwierdź brak napięcia i zdejmij przewody z badanych zacisków. Termostat pozostaw w temperaturze pokojowej. Korzystając ze schematu urządzenia lub oznaczeń starej części, znajdź styki toru regulacyjnego — nie istnieje uniwersalne przypisanie zacisków dla wszystkich termostatów Candy.
- Przy nastawie wyższej niż temperatura czujnika styki robocze typowego termostatu mechanicznego powinny być zwarte.
- Po ustawieniu pozycji wyłączenia powinny się rozłączyć, jeżeli konstrukcja termostatu realizuje wyłączanie tym samym stykiem.
- Brak ciągłości w każdej pozycji może wskazywać na przerwę lub wypalenie styków.
- Ciągłość w każdej pozycji może oznaczać zablokowane styki, ale wynik trzeba odnieść do układu zacisków i temperatury kapilary.
Prawidłowe przełączenie w temperaturze pokojowej nie dowodzi, że termostat rozłącza obwód przy właściwej temperaturze. Do oceny progu potrzebna jest kontrolowana próba cieplna z równoczesnym pomiarem temperatury. Podgrzewanie kapilary zapalniczką, opalarką lub bezpośrednio na grzałce może ją trwale uszkodzić i nie daje miarodajnego wyniku.
W termostacie wielostykowym trzeba dodatkowo sprawdzić, które styki zasilają grzałki, kontrolkę lub inne obwody. Nie należy zwierać przewodów w urządzeniu „na próbę”, ponieważ można ominąć regulację temperatury i doprowadzić do niekontrolowanego grzania.
Co sprawdzić przy kapilarze i połączeniach?
Kapilara termostatu jest elementem zespołu pomiarowego, a nie zwykłym przewodem. Jej przecięcie, rozszczelnienie, zgniecenie lub ostre załamanie zwykle oznacza konieczność wymiany całego termostatu.
Podczas oględzin zwróć uwagę na:
- prawidłowe osadzenie czujnika w uchwytach komory;
- brak kontaktu kapilary z grzałką, ostrą krawędzią lub ruchomym wentylatorem;
- ślady przetarcia, korozji, zgniecenia i wcześniejszego prostowania;
- nadpalone konektory, luźne wsuwki oraz przebarwioną izolację przewodów;
- stan przepustu i izolacji w miejscu przejścia czujnika do komory.
Przemieszczony czujnik może reagować na inną temperaturę niż ta panująca w przewidzianym przez producenta punkcie. Samo czyszczenie lub poprawienie mocowania ma sens tylko wtedy, gdy kapilara nie została uszkodzona.
Jak odróżnić termostat regulowany od termika zabezpieczającego?
Termostat regulowany jest połączony z pokrętłem temperatury lub układem nastawy. Termik zabezpieczający ma zazwyczaj stały próg i jest zamontowany na obudowie albo w kanale chłodzącym. Jego zadziałanie może odciąć wszystkie grzałki, wentylator lub zasilanie sterowania.
Jeśli termik ma przerwę, nie należy ograniczać naprawy do jego wymiany. Trzeba ustalić przyczynę przegrzania: niedziałający wentylator chłodzący, zasłonięte kanały wentylacyjne, niewłaściwie zamontowaną izolację, sklejony element sterujący albo brak rozłączania grzania. Montaż termika o innym progu lub jego trwałe mostkowanie stwarza zagrożenie pożarem.
W piekarnikach sterowanych elektronicznie podobne objawy może powodować sonda, jej przewody albo moduł i programator Candy. Rezystancję sondy należy porównywać wyłącznie z dokumentacją konkretnego modelu; nie ma jednej prawidłowej wartości dla całej kategorii.
Dostęp i wymiana termostatu w piekarniku Candy
Głowica mechanicznego termostatu znajduje się zwykle bezpośrednio za pokrętłem temperatury, natomiast kapilara biegnie od panelu sterowania do czujnika zamocowanego w komorze. W kuchni wolnostojącej dostęp może wymagać zdjęcia górnego panelu. W piekarniku do zabudowy często trzeba wysunąć urządzenie z mebla i zdemontować panel sterowania lub część obudowy. Właściwą drogę dostępu należy potwierdzić dla modelu.
Typowa kolejność wymiany termostatu mechanicznego obejmuje:
- Odłączenie zasilania i potwierdzenie braku napięcia.
- Zdjęcie pokrętła oraz elementów obudowy zapewniających dostęp do głowicy termostatu.
- Wykonanie zdjęć połączeń i oznaczenie każdego przewodu przed zdjęciem konektorów.
- Ostrożne wypięcie czujnika z uchwytów w komorze i wyprowadzenie kapilary bez ciągnięcia za jej końcówkę.
- Odkręcenie głowicy termostatu od panelu.
- Poprowadzenie nowej kapilary tą samą trasą, z zachowaniem łagodnych łuków i bez pozostawiania jej przy gorących lub ostrych elementach.
- Zamocowanie czujnika w pierwotnym miejscu oraz odtworzenie przepustu i izolacji termicznej.
- Podłączenie przewodów według dokumentacji i wykonanych zdjęć, a następnie zamknięcie wszystkich osłon.
- Kontrolę nagrzewania, cyklicznego wyłączania grzałek i temperatury komory po złożeniu urządzenia.
Nie próbuj prostować kapilary narzędziami ani zwijać jej w ciasną pętlę. Termostatu z uszkodzoną kapilarą nie naprawia się przez lutowanie lub zaciskanie rurki.
Opisane pomiary i prace przy instalacji elektrycznej wymagają umiejętności potwierdzania braku napięcia, właściwych narzędzi oraz znajomości budowy urządzenia. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego serwisanta.
Termostat piekarnika gazowego
W piekarniku gazowym termostat reguluje dopływ gazu do palnika na podstawie temperatury wykrywanej przez sondę. Zespół może jednocześnie współpracować z zabezpieczeniem odcinającym gaz po zaniku płomienia. Objawami wymagającymi diagnostyki są między innymi brak zmniejszania płomienia po nagrzaniu, gaśnięcie palnika, brak możliwości utrzymania małego płomienia lub duża rozbieżność temperatury.
Takie zachowanie nie przesądza o awarii termostatu. Przyczyną może być położenie sondy, termopara zabezpieczenia płomienia, zabrudzony palnik, nieprawidłowe ciśnienie lub rodzaj gazu, dysza, wentylacja albo regulacja zaworu.
Odłączanie przewodów gazowych, regulacja zaworu, zmiana dysz i kontrola szczelności wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Szczelności instalacji nigdy nie sprawdza się płomieniem.
Jak dobrać termostat do piekarnika Candy?
Nie dobieraj termostatu tylko według wyglądu, zakresu nadrukowanego przy pokrętle ani liczby konektorów. Dwa podobne elementy mogą różnić się temperaturą rozłączania, układem styków, obciążalnością, długością i kształtem kapilary, mocowaniem czujnika, wałkiem pokrętła albo przeznaczeniem do piekarnika elektrycznego lub gazowego.
Przed zamówieniem przygotuj:
- pełny model urządzenia;
- 16-cyfrowy numer seryjny z tabliczki znamionowej Candy;
- numer katalogowy odczytany ze starej części, jeśli jest czytelny;
- zdjęcie termostatu, zacisków, wałka i przebiegu kapilary;
- informację, czy jest to piekarnik elektryczny, gazowy czy kuchnia gazowo-elektryczna.
Tabliczka znamionowa może znajdować się na ramie widocznej po otwarciu drzwi, na bocznej krawędzi lub na obudowie urządzenia. Nie skracaj numeru i zachowaj wszystkie cyfry oraz znaki modelu. Po wyglądzie części nie można zagwarantować zgodności — ostateczne potwierdzenie powinno wynikać z katalogu części dla pełnego oznaczenia urządzenia.
FAQ – termostaty do piekarników Candy
Czy ciągłe świecenie kontrolki oznacza uszkodzony termostat?
Nie. Kontrolka może świecić, ponieważ termostat nie rozłącza grzania, ale również dlatego, że piekarnik nie osiąga zadanej temperatury z powodu niesprawnej grzałki, nieszczelnych drzwi albo utrudnionego obiegu powietrza. Najpierw sprawdź temperaturę i działanie poszczególnych funkcji.
Czy termostat jest uszkodzony, jeśli temperatura w piekarniku się waha?
Nie każde wahanie jest usterką. Mechaniczna regulacja cyklicznie włącza i wyłącza grzałki, dlatego chwilowa temperatura zmienia się wokół nastawy. Niepokojący jest dopiero duży, powtarzalny błąd średniej temperatury, brak wyłączania grzania lub brak reakcji na pokrętło.
Czy termostat mechaniczny powinien mieć określoną rezystancję?
Styki zamkniętego termostatu powinny wykazywać ciągłość i bardzo małą rezystancję, lecz nie ma jednej wartości katalogowej dla wszystkich konstrukcji. Pomiar trzeba wykonać po odłączeniu przewodów. Sam wynik w temperaturze pokojowej nie potwierdza prawidłowego progu rozłączania.
Czy można wymienić samą kapilarę termostatu?
Zwykle nie. Kapilara i czujnik tworzą szczelny układ z głowicą termostatu. Przecięcie, rozszczelnienie lub mocne zgniecenie kwalifikuje cały zespół do wymiany.
Dlaczego piekarnik Candy nadal nie grzeje po wymianie termostatu?
Przyczyną może być zadziałany termik zabezpieczający, programator w niewłaściwym trybie, przełącznik funkcji, przerwa w przewodach, uszkodzona grzałka lub moduł. Sprawdź, czy nowy termostat jest zgodny katalogowo i czy przewody zostały podłączone dokładnie do właściwych zacisków.
Czy termostat z piekarnika elektrycznego pasuje do gazowego?
Nie należy tego zakładać. Termostat elektryczny przełącza obwód grzałek, natomiast zespół gazowy steruje przepływem paliwa i może zawierać element zabezpieczenia płomienia. Część musi być potwierdzona dla pełnego modelu i numeru seryjnego urządzenia.
