Kryzy grzałek
Kryza grzałki do bojlera Ariston mocuje element grzejny i wraz z uszczelką zabezpiecza zbiornik przed wyciekiem. Jeśli woda pojawia się przy grzałce, sprawdź także stan uszczelki, powierzchni przylegania i samego kołnierza. Dobór wymaga porównania konstrukcji, mocowania oraz pełnych danych urządzenia.
Za co odpowiada kryza grzałki w bojlerze Ariston?
Kryza, nazywana również flanszą lub kołnierzem grzałki, jest elementem mechanicznym zamykającym otwór serwisowy zbiornika. Utrzymuje grzałkę w prawidłowym położeniu, przenosi siłę docisku mocowania i zapewnia miejsce pracy uszczelki. Sama kryza nie podgrzewa wody i nie steruje temperaturą, ale jej odkształcenie, korozja albo uszkodzenie mocowania może doprowadzić do nieszczelności lub niestabilnego osadzenia grzałki.

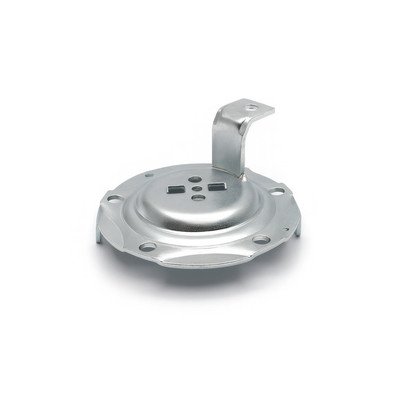

W podgrzewaczach Ariston spotyka się różne rozwiązania konstrukcyjne. W zależności od rodziny urządzenia grzałka może być osadzona na kryzie autoklawowej, mocowanej centralnym elementem i uchwytem, albo na kryzie z pięcioma otworami i nakrętkami. Nie należy przenosić sposobu demontażu z jednego modelu na inny.
Wyciek przy grzałce – czy winna jest kryza?
Woda wypływająca spod dolnej pokrywy lub w okolicy grzałki nie potwierdza jeszcze uszkodzenia kryzy. Możliwe przyczyny trzeba rozdzielić przed zakupem części:
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Wilgoć na obwodzie mocowania grzałki | Zużyta uszczelka, zabrudzone gniazdo, nierówny docisk, odkształcona kryza | Po opróżnieniu zbiornika obejrzyj obwód uszczelki i powierzchnie styku | Jeśli kryza jest równa, a powierzchnia nie ma ubytków, problem może dotyczyć samej uszczelki lub montażu |
| Krople pojawiają się po nagrzaniu | Nieszczelność ujawniająca się przy rozszerzalności elementów, uszkodzona uszczelka lub korozja | Sprawdź miejsce wycieku po całkowitym odłączeniu zasilania i ostygnięciu urządzenia | Próba podczas pracy nie rozstrzyga bezpiecznie przyczyny i nie powinna zastępować oględzin po demontażu |
| Grzałka jest luźna lub przesunięta | Uszkodzone otwory, skorodowane mocowanie, brak właściwego uchwytu albo nierównomierny docisk | Oceń stabilność grzałki, gwinty, śruby, nakrętki i uchwyt | Wymiana samej uszczelki nie usunie problemu uszkodzonego mocowania |
| Woda pojawia się poza obwodem kryzy | Nieszczelność króćca, zbiornika, przewodu lub zaworu bezpieczeństwa | Osusz okolice i sprawdź najwyższy punkt, w którym zaczyna się wilgoć | Kryza może być tylko miejscem, do którego spływa woda z innego podzespołu |
| Bojler nie grzeje, ale nie ma wycieku | Grzałka, termostat, zabezpieczenie termiczne, przewody lub zasilanie | Sprawdź obwód zgodnie ze schematem konkretnego modelu | Brak grzania nie jest wskazaniem do wymiany kryzy |
Jeżeli wyciek pochodzi z samego zbiornika, spawu lub skorodowanej blachy wokół otworu, wymiana kryzy nie przywróci szczelności. Podobnie sama wymiana grzałki nie rozwiąże problemu, gdy uszkodzona jest powierzchnia gniazda albo element dociskowy.
Jak sprawdzić kryzę przed zamówieniem części?
Przed demontażem odłącz podgrzewacz od zasilania odpowiednim wyłącznikiem lub zabezpieczeniem. Zamknięcie dopływu wody i wyjęcie wtyczki nie zawsze wystarcza, jeśli urządzenie jest podłączone na stałe. Woda w zbiorniku może być gorąca, dlatego przed opróżnieniem trzeba doprowadzić ją do bezpiecznej temperatury.
Po odłączeniu urządzenia i opróżnieniu zbiornika sprawdź:
- czy kryza jest płaska, bez wygięcia i pęknięć;
- czy na metalu występują wżery, ubytki lub łuszcząca się korozja;
- czy otwory mocujące i gwinty nie są rozciągnięte, zapieczone albo przegnite;
- czy powierzchnia przylegania uszczelki jest czysta i równa;
- czy grzałka nie opiera się o kryzę w sposób wskazujący na przesunięcie lub deformację;
- czy uchwyt, pierścień lub nakrętki dociskowe są właściwe dla tej konstrukcji.
Pomiar elektryczny nie służy do oceny płaskości ani szczelności kryzy. Multimetr może pomóc zbadać grzałkę, termostat lub ciągłość przewodów, lecz prawidłowa rezystancja grzałki nie wyklucza przecieku na kryzie. Wartości rezystancji i punkty pomiarowe należy odczytać ze schematu lub dokumentacji konkretnego modelu, ponieważ zależą od mocy, napięcia i konstrukcji elementu.
Dostęp do kryzy i wymiana
W typowym bojlerze dostęp do kryzy uzyskuje się od strony dolnej pokrywy. Zakres demontażu zależy od modelu i może obejmować zdjęcie osłony, odłączenie przewodów termostatu oraz przewodu ochronnego, a następnie opróżnienie zbiornika przez przygotowane przyłącze spustowe. Przed odłączeniem przewodów oznacz ich położenie albo wykonaj zdjęcie połączeń. Nie opieraj się wyłącznie na kolorze przewodów.
Ogólna kolejność prac wygląda następująco:
- Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym włączeniem.
- Zamknij dopływ zimnej wody, otwórz punkt poboru ciepłej wody w celu redukcji ciśnienia i opróżnij zbiornik zgodnie z układem hydraulicznym danego modelu.
- Zdejmij pokrywę, odłącz przewody i usuń elementy zasłaniające mocowanie.
- W konstrukcji z kryzą pięciootworową odkręcaj nakrętki równomiernie, podtrzymując wyjmowany zespół. W konstrukcji autoklawowej najpierw usuwa się centralną nakrętkę i uchwyt, a następnie otwiera kryzę zgodnie z jej budową.
- Wyjmij zespół ostrożnie, ponieważ w zbiorniku mogą pozostać woda i osad.
- Oczyść gniazdo z kamienia i resztek starej uszczelki, nie rysując powierzchni przylegania.
- Załóż nową uszczelkę właściwą dla danego typu kryzy. Przy ponownym montażu rozebranej flanszy uszczelkę należy traktować jako element do wymiany, a nie jako część do ponownego użycia.
- Zamontuj kryzę w pierwotnej pozycji i dokręcaj mocowanie stopniowo, równomiernie. Nie używaj nadmiernej siły, ponieważ można wygiąć kołnierz albo uszkodzić uszczelkę.
- Podłącz przewody zgodnie z wcześniejszym oznaczeniem i schematem urządzenia.
- Napełnij zbiornik przed przywróceniem zasilania. Odpowietrz instalację przez punkt poboru ciepłej wody, sprawdź szczelność i dopiero wtedy włącz ogrzewanie.
Nie włączaj grzałki przy pustym lub częściowo napełnionym zbiorniku. Może to doprowadzić do przegrzania i uszkodzenia elementu. Prace przy podłączeniu elektrycznym, opróżnianiu większego zbiornika i demontażu zespołu grzejnego wymagają doświadczenia, właściwych narzędzi oraz zachowania zasad bezpieczeństwa. Jeśli urządzenie jest podłączone na stałe albo dostęp do kryzy wymaga ingerencji w instalację wodną, czynności powinien wykonać wykwalifikowany serwisant.
Kryzy Ariston i oznaczenia części

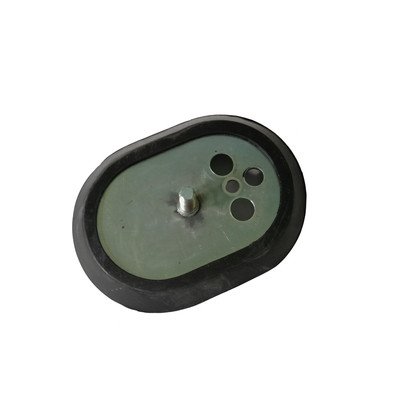

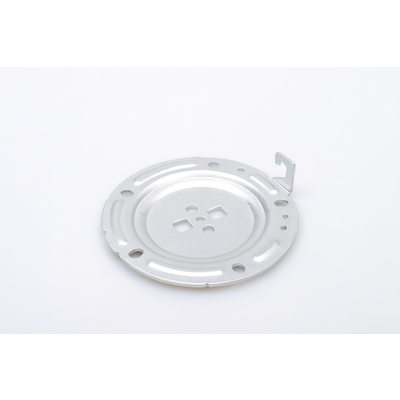

W katalogach Ariston dla określonych rodzin podgrzewaczy występują między innymi różne warianty flansz z uszczelką oraz kryza pięciootworowa. Przykładowe oznaczenia spotykane w materiałach części to 65103691, 65108275 i 65111789, ale nie są one uniwersalne dla wszystkich bojlerów Ariston. Numery mogą być przypisane do konkretnych modeli, zakresów produkcji lub zmian konstrukcyjnych.
Dlatego przed zakupem porównaj:
- pełny model podgrzewacza z tabliczki znamionowej;
- numer produktu, kod urządzenia lub numer seryjny, jeśli występuje;
- typ kryzy: autoklawowa, okrągła, pięciootworowa albo inna;
- liczbę i rozstaw otworów oraz sposób mocowania;
- kształt, średnicę lub wymiary kryzy;
- obecność uchwytu, pierścienia i uszczelki w zestawie;
- położenie oraz konstrukcję grzałki współpracującej z kryzą.
Samo podobieństwo zdjęcia, liczba przewodów albo identyczna nazwa handlowa bojlera nie gwarantują zgodności. Jeśli nie masz pewności, prześlij pełne oznaczenie urządzenia i zdjęcie zdemontowanej kryzy, obejmujące mocowanie, uszczelkę oraz oznaczenia części. Pozwala to odróżnić kryzę od samej uszczelki lub kompletnego zespołu grzałki.
Powiązane elementy do sprawdzenia
Wyciek przy kryzie często wymaga jednoczesnej oceny uszczelki i grzałki, ale nie oznacza automatycznie konieczności wymiany wszystkich tych części. Przy okazji demontażu warto usunąć osad z elementu grzejnego oraz ocenić stan anody magnezowej, ponieważ kamień i zużyta anoda wpływają na trwałość podzespołów wewnątrz zbiornika.
Przydatne będą także kategorie: uszczelki do ogrzewaczy Ariston, grzałki do ogrzewaczy Ariston oraz anody do ogrzewaczy Ariston. Dobieraj je jako osobne części tylko wtedy, gdy oględziny potwierdzą ich zużycie lub gdy wymagają tego zalecenia producenta.
FAQ
Czy wyciek spod bojlera zawsze oznacza uszkodzoną kryzę?
Nie. Woda może pochodzić z uszczelki, grzałki, zaworu bezpieczeństwa, króćca albo skorodowanego zbiornika. Po osuszeniu obudowy trzeba ustalić, z którego miejsca wyciek faktycznie się rozpoczyna.
Czy przy wymianie kryzy trzeba wymienić uszczelkę?
Tak, ponownie użyta uszczelka może być odkształcona, stwardniała lub zabrudzona. Producent w instrukcjach dla różnych konstrukcji Ariston zaleca wymianę uszczelki przy każdym ponownym montażu flanszy.
Czy kryza pięciootworowa pasuje do każdego bojlera Ariston?
Nie. Kryzy różnią się między innymi liczbą otworów, rozstawem, kształtem i sposobem osadzenia grzałki. Zgodność trzeba potwierdzić na podstawie pełnego oznaczenia urządzenia i katalogu części.
Czy można dokręcić śruby mocniej, aby zatrzymać wyciek?
Nie należy usuwać wycieku przez bezładne zwiększanie siły dokręcania. Można w ten sposób zdeformować kryzę, przeciąć uszczelkę albo uszkodzić gwinty. Jeśli powierzchnie są skorodowane lub nierówne, potrzebna może być wymiana elementu.
Czy prawidłowa rezystancja grzałki oznacza, że kryza jest sprawna?
Nie. Pomiar rezystancji ocenia tylko wybrany obwód elektryczny grzałki i nie potwierdza płaskości, stanu gwintów ani szczelności mocowania. Kryzę trzeba ocenić wzrokowo po opróżnieniu i demontażu zespołu.
Jakie dane wysłać do doboru kryzy Ariston?
Podaj pełny model z tabliczki znamionowej, kod produktu lub numer seryjny, jeśli znajduje się na urządzeniu. Dołącz zdjęcie kryzy, uszczelki i mocowania oraz zmierz rozstaw otworów, jeśli część została już zdemontowana.
