Grzałki do bojlera Ariston
Grzałki do bojlera Ariston dobieraj po pełnym modelu ogrzewacza, numerze starej części, mocy i rodzaju mocowania. Brak ciepłej wody może oznaczać przerwę w grzałce, ale podobny objaw powodują także termostat, sonda lub sterowanie. Przed zakupem warto wykonać pomiar rezystancji i sprawdzić, czy element nie ma przebicia do metalowego kołnierza.
Kiedy podejrzewać grzałkę w bojlerze Ariston?
Uszkodzona grzałka może przestać przewodzić prąd, mieć przebicie elektryczne do metalowego płaszcza albo grzać zbyt słabo wskutek intensywnego osadu. Sam objaw nie wystarcza jednak do wskazania części do wymiany. W ogrzewaczach z termostatem elektronicznym lub dwoma zbiornikami przyczyną może być również czujnik temperatury, zabezpieczenie termiczne, przekaźnik albo brak zasilania grzałki.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Woda pozostaje zimna | przerwana grzałka, termostat lub ogranicznik temperatury, sonda, przewody, moduł, brak zasilania | pomiar grzałki między zaciskami oraz sprawdzenie, czy układ sterowania zgłasza potrzebę grzania |
| Woda nagrzewa się bardzo długo | kamień na grzałce, niewłaściwa moc zamontowanej części, awaria jednej z grzałek w urządzeniu wielozbiornikowym, duży pobór wody | porównanie czasu pracy, mocy części i pomiar każdej grzałki oddzielnie; po demontażu także ocena osadu |
| Wyłącznik różnicowoprądowy zadziała podczas grzania | upływność grzałki, wilgoć na połączeniach, uszkodzony przewód lub inny element obwodu | kontrola połączeń i pomiar izolacji między zaciskami grzałki a jej metalowym kołnierzem |
| Woda jest przegrzewana lub bojler grzeje mimo osiągnięcia nastawy | czujnik temperatury, termostat, sklejone styki przekaźnika, błąd połączeń po naprawie | nie należy zaczynać od zakupu grzałki; trzeba sprawdzić sondę, termostat i element wykonawczy sterowania |
| Woda wycieka spod zespołu grzejnego | zużyta uszczelka, zabrudzone lub uszkodzone gniazdo, skrzywiona kryza, korozja kołnierza | oględziny po opróżnieniu zbiornika; wyciek nie przesądza o przerwie elektrycznej grzałki |
| Słychać szum, trzaski albo miejscowe wrzenie | osad na grzałce, powietrze w zbiorniku lub nieprawidłowe napełnienie | kontrola odpowietrzenia i oględziny grzałki; sam dźwięk nie potwierdza jeszcze jej przepalenia |
Jeżeli bojler w ogóle się nie uruchamia, nie świeci panel lub nie reaguje na regulację, najpierw trzeba sprawdzić zasilanie i układ sterowania. Sprawna grzałka nie pomoże, jeśli nie otrzymuje napięcia albo elektronika błędnie odczytuje temperaturę.
Jak sprawdzić grzałkę do podgrzewacza Ariston?
Przed pomiarem wyłącz właściwy obwód, odłącz ogrzewacz od sieci zgodnie z jego sposobem podłączenia i potwierdź odpowiednim przyrządem brak napięcia. Poczekaj również, aż woda ostygnie. Dostęp do zacisków uzyskuje się zwykle po zdjęciu dolnej lub przedniej osłony, ale ich położenie zależy od konstrukcji ogrzewacza.
Przed odłączeniem przewodów zrób wyraźne zdjęcie połączeń i oznacz wtyczki. W urządzeniach z dwiema grzałkami, kilkoma sondami lub elektronicznym termostatem zamiana złączy może spowodować błędne sterowanie albo przegrzewanie.
Pomiar rezystancji między zaciskami
Odłącz przewody od badanego elementu, aby pozostałe obwody nie zmieniały wskazania omomierza. Zmierz rezystancję bezpośrednio między zaciskami grzałki.
- Wskazanie OL lub nieskończonej rezystancji oznacza przerwę obwodu grzejnego.
- Wynik bliski zeru, wyraźnie niezgodny z mocą części, może wskazywać zwarcie wewnętrzne lub błąd pomiaru.
- Wynik zbliżony do wartości obliczeniowej potwierdza ciągłość elementu, ale nie wyklucza przebicia izolacji ani usterki ujawniającej się po rozgrzaniu.
Dla prostej grzałki rezystancyjnej wartość orientacyjną można wyliczyć ze wzoru R ≈ U² / P. Przy napięciu znamionowym 230 V będzie to około:
| Moc znamionowa | Orientacyjna rezystancja |
| 1000 W | 52,9 Ω |
| 1500 W | 35,3 Ω |
| 1800 W | 29,4 Ω |
| 2000 W | 26,5 Ω |
| 2500 W | 21,2 Ω |
| 3200 W | 16,5 Ω |
Są to wartości obliczeniowe, a nie uniwersalne tolerancje serwisowe. Pomiar wykonuje się na odłączonej, zwykle zimnej grzałce, a wynik należy porównać z rzeczywistym napięciem i mocą oznaczoną na części lub w dokumentacji konkretnego ogrzewacza. W elementach wielosekcyjnych każdą sekcję bada się zgodnie z jej układem wyprowadzeń.
Sprawdzenie przebicia do kołnierza
Drugim badaniem jest pomiar między każdym zaciskiem prądowym a metalowym kołnierzem lub płaszczem grzałki. Niska rezystancja albo wykazana ciągłość oznacza niebezpieczne uszkodzenie izolacji. Takiej grzałki nie wolno uruchamiać ani sprawdzać po odłączeniu przewodu ochronnego.
Zwykły multimetr może wykryć wyraźne zwarcie, lecz prawidłowy wynik nie potwierdza pełnej sprawności izolacji. Miernik uniwersalny bada element niewielkim napięciem, dlatego może nie ujawnić upływności pojawiającej się dopiero przy napięciu roboczym, pod wpływem wilgoci lub po rozgrzaniu. Między innymi dlatego bojler może wyzwalać zabezpieczenie różnicowoprądowe, mimo że podstawowy pomiar wygląda poprawnie.
Miary rezystancji izolacji odpowiednim napięciem probierczym powinien dokonać wykwalifikowany technik, stosując procedurę właściwą dla urządzenia i odłączonej elektroniki. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Co, jeśli grzałka ma prawidłową rezystancję?
Jeżeli obwód grzałki nie jest przerwany i nie stwierdzono uszkodzenia izolacji, kolejne podejrzenia zależą od objawu:
- przy całkowitym braku grzania sprawdza się termostat, ogranicznik temperatury, połączenia oraz sterowanie;
- przy błędnej temperaturze lub przegrzewaniu kontroluje się sondy i ich wtyczki;
- gdy prawidłowy sygnał z czujnika nie powoduje załączenia grzania, diagnostyki może wymagać moduł elektroniczny;
- jeśli urządzenie z dwoma zbiornikami podgrzewa tylko część wody, każdą grzałkę, sondę i odpowiedni tor sterowania sprawdza się osobno.
Pomiar napięcia na zaciskach podczas pracy pozwala odróżnić przerwaną grzałkę od braku sterowania, ale jest pomiarem pod napięciem sieciowym. Powinien wykonywać go wyłącznie serwisant z odpowiednimi kwalifikacjami i wyposażeniem ochronnym.
Jak wygląda wymiana grzałki w bojlerze Ariston?
Dokładna kolejność zależy od rodziny urządzenia. W klasycznych podgrzewaczach z jednym zbiornikiem grzałka, anoda i termostat mogą być osadzone przy wspólnym kołnierzu. Płaskie modele z dwoma zbiornikami mogą mieć dwa oddzielne zespoły grzejne i czujniki przypisane do odpowiednich części urządzenia. Nie należy więc przenosić instrukcji z jednego modelu na wszystkie bojlery Ariston.
Typowa kolejność prac obejmuje:
- Odłączenie zasilania i potwierdzenie braku napięcia.
- Zamknięcie dopływu zimnej wody, ostudzenie zawartości, otwarcie punktu ciepłej wody w celu usunięcia ciśnienia i opróżnienie zbiornika zgodnie z instrukcją modelu.
- Zdjęcie osłony, sfotografowanie połączeń oraz odłączenie przewodów, termostatu i sond bez ciągnięcia za ich kable.
- Odkręcenie mocowania kołnierza lub grzałki. W niektórych konstrukcjach razem z zespołem wychodzi anoda.
- Usunięcie luźnego osadu ze zbiornika i oczyszczenie powierzchni uszczelniającej bez rysowania emalii ani gniazda.
- Kontrolę kołnierza, mocowania anody i kryzy grzałki. Skrzywiony lub skorodowany element może powodować ponowny wyciek mimo nowej uszczelki.
- Montaż zgodnej grzałki z właściwą uszczelką. Mocowania dokręca się równomiernie, bez stosowania niepotwierdzonego momentu.
- Napełnienie i odpowietrzenie zbiornika przed podaniem napięcia. Kran ciepłej wody pozostawia się otwarty do chwili uzyskania stabilnego strumienia bez powietrza.
- Kontrolę szczelności przy kołnierzu i połączeniach. Zasilanie można włączyć dopiero po całkowitym napełnieniu urządzenia.
Uruchomienie pustego lub nieodpowietrzonego zbiornika może w krótkim czasie zniszczyć nową grzałkę. Po naprawie trzeba także upewnić się, że przewód ochronny wrócił na właściwe miejsce, osłona nie przygniata przewodów, a regulator wyłącza grzanie po osiągnięciu zadanej temperatury.
Kamień, anoda i ponowne uszkodzenie grzałki
Osad mineralny pogarsza oddawanie ciepła do wody. Grzałka może wtedy pracować przy wyższej temperaturze powierzchni, nagrzewać wodę dłużej i wydawać odgłosy miejscowego wrzenia. Gruba warstwa kamienia nie oznacza automatycznie przerwy elektrycznej, ale uzasadnia kontrolę stanu płaszcza grzałki oraz całego zbiornika.
W części instrukcji ogrzewaczy producent przewiduje kontrolę i usuwanie osadu w przybliżeniu co dwa lata, z częstszą obsługą przy twardej wodzie. Wiążący zakres i termin należy sprawdzić w instrukcji konkretnego modelu. Osadu nie powinno się usuwać uderzeniami lub ostrym narzędziem, które może przebić płaszcz elementu albo uszkodzić powłokę zbiornika.
Przy otwartym zbiorniku warto ocenić anodę magnezową. Jej zużycie nie jest elektrycznym dowodem awarii grzałki, ale brak ochrony anodowej może przyspieszać korozję zbiornika, kołnierza i elementów zanurzonych w wodzie.
Jak dobrać właściwą grzałkę Ariston?
Samo podobieństwo zdjęcia lub zgodna moc nie wystarczą. Przed zakupem zanotuj pełny model, pojemność i wariant ogrzewacza, a także numer seryjny lub dodatkowy kod z tabliczki, jeżeli występuje. Najpewniejszym punktem odniesienia jest numer katalogowy wymontowanej części zestawiony z dokumentacją urządzenia.
Porównaj również:
- moc i napięcie znamionowe;
- rodzaj mocowania: kołnierz, kryza albo gwint;
- kształt i długość elementu zanurzonego w zbiorniku;
- rozmieszczenie zacisków oraz liczbę sekcji grzejnych;
- miejsce na termostat lub sondę temperatury;
- sposób mocowania anody;
- średnicę, kształt i rozstaw otworów kołnierza;
- pozycję grzałki w modelach wielozbiornikowych;
- numer aktualnego następcy części, jeśli producent zmienił wykonanie.

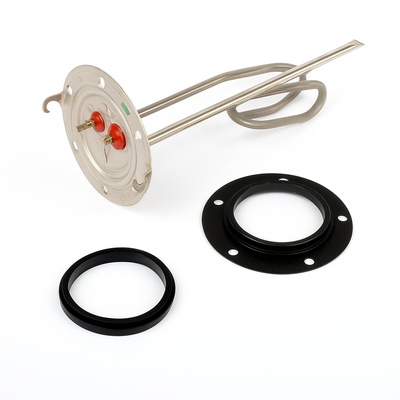

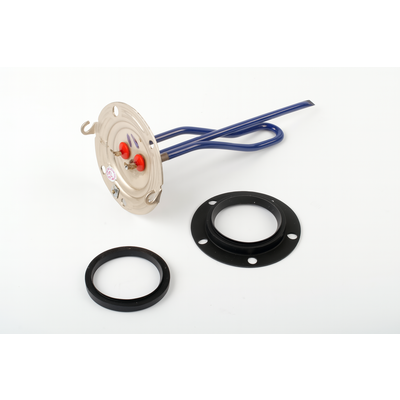

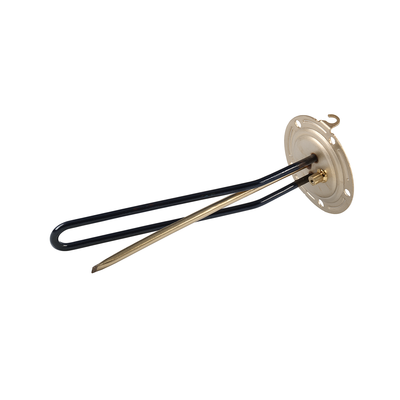

Zmiana mocy nie zawsze oznacza pomyłkę. Dla niektórych wersji Velis/VLS pierwotna grzałka prawego zbiornika 65151226 o mocy 1000 W została zastąpiona częścią 65151227 o mocy 1500 W, stosowaną w określonych urządzeniach jako aktualny zamiennik. Tego zastąpienia nie wolno jednak rozszerzać na inne modele tylko dlatego, że kołnierz wygląda podobnie.
Przed zamówieniem odczytaj wszystkie oznaczenia z tabliczki znamionowej oraz numer starej grzałki. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, kołnierza, zacisków i całego wymontowanego zespołu z widoczną podziałką wymiarową.
FAQ – grzałki do bojlerów Ariston
Czy brak ciepłej wody oznacza przepaloną grzałkę?
Nie. Przerwana grzałka jest jedną z możliwości, ale taki sam objaw powodują brak zasilania, rozłączone zabezpieczenie termiczne, uszkodzony termostat, sonda, przewody albo moduł. Decyzję o wymianie należy poprzedzić pomiarem elementu i kontrolą toru sterowania.
Czy sprawna grzałka powinna mieć przejście do metalowego kołnierza?
Nie. Zaciski robocze powinny być odizolowane od kołnierza. Wykazana ciągłość lub mała rezystancja do części metalowej oznacza uszkodzenie. Brak wskazania na zwykłym multimetrze nie zastępuje jednak profesjonalnego pomiaru izolacji.
Dlaczego nowa grzałka wybija różnicówkę?
Możliwa jest wada elementu, zawilgocenie połączeń, uszkodzenie przewodu podczas montażu albo problem w innym podzespole. Trzeba odłączyć urządzenie, sprawdzić poprawność połączeń i wykonać pomiar izolacji. Nie wolno uruchamiać bojlera bez przewodu ochronnego w celu obejścia zabezpieczenia.
Czy przy wymianie grzałki trzeba wymienić uszczelkę?
Uszczelka po demontażu może być odkształcona, stwardniała lub uszkodzona przez osad, dlatego jej ponowne użycie zwiększa ryzyko przecieku. Trzeba zastosować uszczelkę przeznaczoną do danego kołnierza i sprawdzić stan powierzchni, do których przylega.
Czy bojler można włączyć od razu po zamontowaniu grzałki?
Nie. Najpierw należy całkowicie napełnić i odpowietrzyć zbiornik, uzyskać stabilny wypływ z kranu ciepłej wody oraz sprawdzić szczelność kołnierza. Podanie napięcia na grzałkę pracującą bez wody może ją szybko przepalić.
Czy można dobrać grzałkę wyłącznie po mocy?
Nie. Dwie grzałki o tej samej mocy mogą mieć inne mocowanie, wymiary, położenie sondy, uchwyt anody albo zastosowanie w lewym i prawym zbiorniku. Potrzebny jest pełny model urządzenia, dane z tabliczki i zgodność numeru części lub jego potwierdzonego następcy.
