Szczotki do maszynek do mielenia mięsa
Szczotki do maszynek do mielenia mięsa odpowiadają za przekazywanie prądu do wirnika silnika komutatorowego. Ich zużycie może powodować przerywanie pracy, spadek mocy, trudności z uruchomieniem lub nadmierne iskrzenie. Przed zakupem warto skontrolować również przewód, wyłącznik, napęd i komutator, a część dobrać według pełnego oznaczenia urządzenia oraz zgodności katalogowej.
Jak działają szczotki węglowe w maszynce do mięsa?
Szczotki węglowe są ruchomymi stykami dociskanymi sprężynami do komutatora wirnika. Podczas pracy przesuwają się po jego powierzchni i stopniowo się ścierają. Silnik może działać prawidłowo tylko wtedy, gdy szczotka swobodnie porusza się w prowadnicy, ma właściwy docisk i całą powierzchnią roboczą przylega do komutatora.
Nie każda maszynka wykorzystuje wymienne szczotki. Przed rozebraniem urządzenia należy potwierdzić w dokumentacji lub katalogu części, że zamontowano w nim silnik komutatorowy i producent przewidział oddzielne szczotki albo szczotkotrzymacze.
Jakie objawy mogą wskazywać na zużycie szczotek?
Zużycie nie zawsze prowadzi od razu do całkowitego zatrzymania silnika. Kontakt z komutatorem może zanikać tylko przy określonym położeniu wirnika albo podczas drgań i obciążenia.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak interpretować wynik |
| Maszynka nie uruchamia się | Krótkie lub zakleszczone szczotki, uszkodzony przewód, wyłącznik, zabezpieczenie termiczne, połączenie albo uzwojenie silnika | Ciągłość obwodu i stan obu szczotek | Brak przejścia nie wskazuje automatycznie szczotek — przerwa może znajdować się w innym elemencie obwodu |
| Silnik rusza po poruszeniu obudową lub działa przerywanie | Niestabilny styk szczotki, uszkodzony przewód, luźny konektor lub wyłącznik | Swobodę ruchu szczotek, przewody elastyczne szczotek i złącza | Szczotka pozostająca w prowadnicy mimo nacisku sprężyny nie będzie prawidłowo dociskana |
| Spadek obrotów i mocy | Zużyte szczotki, zabrudzony komutator, zatarcie łożysk lub przekładni, blokada zespołu mielącego | Osobno pracę napędu bez przystawki i opory mechanizmu | Jeżeli sam silnik pracuje równo, a zwalnia dopiero po zamontowaniu głowicy, przyczyna może być mechaniczna |
| Silnik pracuje, ale ślimak się nie obraca | Pęknięte sprzęgło, uszkodzona przekładnia lub nieprawidłowo osadzona komora | Połączenie silnika ze ślimakiem | W takim przypadku zakup szczotek nie usunie usterki; sprawdź sprzęgła do maszynek do mielenia mięsa |
| Intensywne iskrzenie i zapach przegrzania | Złe przyleganie szczotek, uszkodzony komutator lub wirnik, niewłaściwy typ szczotki, luzy łożyskowe | Obie szczotki, powierzchnię komutatora i luzy wirnika | Sama wymiana szczotek może nie pomóc, jeśli komutator jest wypalony, nierówny albo uszkodzone jest uzwojenie |
| Czarny pył wewnątrz obudowy | Naturalne ścieranie szczotek lub przyspieszone zużycie | Ilość pyłu, długość i powierzchnię roboczą szczotek | Niewielki osad jest typowy; duża ilość wraz z iskrzeniem wymaga kontroli całego układu szczotka–komutator |
Niewielkie, równomierne iskrzenie tuż przy krawędzi szczotki może występować w sprawnym silniku komutatorowym. Niepokojący jest szeroki, nieregularny łuk, szczególnie gdy obejmuje większą część obwodu komutatora, występuje wyraźnie tylko po jednej stronie albo towarzyszy mu dym, zapach spalenizny i gwałtowny spadek obrotów.
Co sprawdzić przed zakupem nowych szczotek?
Zespół mielący i sprzęgło
Odłącz maszynkę od zasilania, zdejmij głowicę i sprawdź, czy ślimak, nóż oraz sitko zostały prawidłowo złożone i nie są zablokowane kością, ścięgnem lub innym twardym fragmentem. Zbyt mocne dokręcenie nakrętki albo uszkodzone części mogą zwiększyć opór napędu.
W niektórych maszynkach sprzęgło ślimaka pełni funkcję mechanicznego zabezpieczenia silnika. Podczas przeciążenia jego zęby mogą się wyłamać. Silnik wtedy słychać, ale ślimak stoi lub obraca się skokowo. Jest to inny objaw niż brak obrotów samego silnika.
Przewód, wyłącznik i połączenia
Gdy urządzenie pozostaje całkowicie martwe, w pierwszej kolejności trzeba wykluczyć przerwę w przewodzie, wtyczce, konektorach i wyłączniku maszynki. Oględziny nie wystarczają, ponieważ żyła przewodu może być przerwana pod izolacją, zwłaszcza przy odgiętce wejściowej.
W odłączonym od sieci urządzeniu można skontrolować ciągłość kolejnych odcinków obwodu omomierzem. Wyłącznik podczas pomiaru powinien znajdować się w pozycji pracy. Sprawdzenie całej drogi od bolców wtyczki może ujawnić przerwę, ale nie rozstrzyga samodzielnie, czy winna jest szczotka, przewód, zabezpieczenie, uzwojenie czy elektronika. Poszczególne odcinki należy mierzyć osobno, po udokumentowaniu i bezpiecznym rozłączeniu przewodów.
Zabezpieczenie termiczne
Jeżeli maszynka zatrzymała się podczas długiej pracy lub silnego przeciążenia, pozostaw ją wyłączoną do całkowitego ostygnięcia. Część konstrukcji ma zabezpieczenie termiczne, które czasowo odcina silnik. Ponowne uruchomienie po schłodzeniu nie potwierdza jednak pełnej sprawności — trzeba znaleźć przyczynę przegrzewania, na przykład blokadę zespołu mielącego, nadmierne opory napędu albo problem ze szczotkami.
Nie mostkuj zabezpieczenia termicznego ani bezpiecznika maszynki. Takie obejście może doprowadzić do przegrzania uzwojeń i obudowy.
Jak sprawdzić szczotki po wyjęciu?
Przed otwarciem obudowy wyjmij wtyczkę z gniazda, zdejmij wyposażenie robocze i poczekaj, aż silnik ostygnie. Zrób zdjęcia ułożenia przewodów oraz szczotkotrzymaczy przed ich odłączeniem.
Po wyjęciu obu szczotek oceń:
- długość wkładu – nie istnieje jedna minimalna wartość właściwa dla wszystkich maszynek; porównaj ją z nową częścią albo limitem producenta;
- swobodę przesuwania – wkład powinien poruszać się w prowadnicy bez klinowania, ale również bez dużego luzu bocznego;
- sprężynę dociskową – pęknięta, przegrzana lub niewłaściwie osadzona sprężyna nie zapewni stabilnego kontaktu;
- przewód elastyczny szczotki – nie może być naderwany, nadpalony ani napięty w sposób ograniczający przesuw wkładu;
- powierzchnię roboczą – wykruszenia, pęknięcia, szklista warstwa i kontakt tylko na małym fragmencie wskazują na nieprawidłową współpracę z komutatorem;
- równomierność zużycia – duża różnica między stronami może wynikać z zakleszczenia, nierównego docisku, bicia komutatora lub problemu z łożyskowaniem.
Sama długość nie potwierdza sprawności. Szczotka może być dostatecznie długa, lecz pęknięta, zakleszczona albo odłączona od przewodu. Jeżeli katalog przewiduje komplet, należy wymienić cały komplet zgodnego typu, a nie łączyć nowej szczotki ze zużytą lub wkładów o innym materiale.
Kontrola komutatora i silnika
Przy wyjętych szczotkach obejrzyj komutator latarką. Powierzchnia powinna być równa, bez luźnych lamelek, głębokich rowków, nadtopień i wyraźnie wypalonych pól. Jednolity ślad pracy nie jest tym samym co uszkodzenie. Ciemny punkt powtarzający się na jednej lamelce, nierówność albo ślady silnego łuku mogą wskazywać na problem wirnika.
Można również sprawdzić ciągłość obwodu silnika przy odłączonych przewodach i powoli obracanym wirniku. Wynik powinien pozostawać ciągły. Okresowy brak przejścia może wynikać ze szczotki tracącej kontakt, zabrudzenia komutatora albo przerwy w uzwojeniu. Dokładna wartość rezystancji zależy od konstrukcji silnika i przewodów pomiarowych, dlatego nie należy porównywać jej z przypadkową wartością znalezioną dla innego modelu.
Podstawowy pomiar omomierzem nie wykrywa wszystkich zwarć międzyzwojowych. Silnik może mieć ciągłość, a mimo to mocno iskrzyć i tracić moc podczas pracy. Jeżeli nowe, prawidłowo dobrane szczotki swobodnie pracują w prowadnicach, a iskrzenie pozostaje intensywne, potrzebna jest kontrola wirnika, stojana, komutatora i łożysk.
Pomiary pod napięciem i uruchamianie otwartego urządzenia są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają zabezpieczenia ruchomych elementów, izolowanych narzędzi i odpowiedniego stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Jak uzyskać dostęp do szczotek?
Budowa obudowy zależy od modelu. W maszynkach wolnostojących zwykle należy najpierw zdjąć tackę i kompletną komorę mielenia, a następnie odkręcić dolną część obudowy albo rozdzielić jej połówki. Część wkrętów może znajdować się pod stopkami lub zaślepkami. Nie podważaj obudowy siłą, dopóki nie upewnisz się, że wszystkie mocowania zostały usunięte.
Podczas otwierania uważaj na krótki przewód zasilający, odgiętkę, wyłącznik i przewody łączące połówki obudowy. Szczotki mogą być umieszczone w oddzielnych uchwytach po przeciwnych stronach komutatora, przykręcone do korpusu silnika albo dostępne dopiero po wyjęciu całego zespołu napędowego.
Wymiana szczotek krok po kroku
- Odłącz urządzenie od zasilania, zdejmij przystawkę i otwórz obudowę zgodnie z konstrukcją konkretnego modelu.
- Sfotografuj przebieg przewodów, położenie konektorów i kierunek montażu szczotek.
- Odłącz konektory, nie ciągnąc za przewody, i wyjmij szczotkotrzymacze lub wkłady.
- Usuń luźny pył węglowy, nie wciskając go do łożysk, wyłącznika ani uzwojeń. Nie stosuj wody i przypadkowych środków smarnych.
- Skontroluj komutator, sprężyny i prowadnice. Nowa szczotka musi przesuwać się swobodnie i być skierowana powierzchnią roboczą we właściwą stronę.
- Zamontuj zgodne elementy, poprowadź przewody tak, aby nie dotykały wirnika i nie zostały przycięte obudową.
- Obróć napęd ręcznie, jeżeli konstrukcja umożliwia to bezpiecznie, aby sprawdzić brak mechanicznej blokady.
- Zamknij obudowę przed próbą działania. Pierwszy test wykonaj krótko, bez zespołu mielącego, obserwując dźwięk, zapach i pracę silnika.
Nowe szczotki potrzebują czasu, aby powierzchnia robocza dopasowała się do krzywizny komutatora. Początkowo możliwe jest nieco wyraźniejsze, lecz równomierne iskrzenie. Silny łuk, gwałtowne grzanie lub zapach spalenizny oznaczają, że urządzenie należy natychmiast wyłączyć. Nie docieraj szczotek przez długą pracę maszynki pod dużym obciążeniem.
Jak dobrać właściwe szczotki do maszynki?
Podobny wygląd i zbliżone wymiary nie gwarantują zgodności. Znaczenie mają:
- szerokość, grubość i długość wkładu;
- kształt oraz kierunek powierzchni roboczej;
- rodzaj szczotkotrzymacza i sprężyny;
- długość, położenie oraz sposób mocowania przewodu;
- typ konektora;
- materiał szczotki przeznaczony do konkretnego silnika;
- liczba elementów w komplecie;
- numer katalogowy części i wariant silnika.
Zbyt ciasna szczotka może zakleszczać się w prowadnicy, a zbyt luźna drgać i przyspieszać zużycie komutatora. Inny materiał wkładu może powodować nadmierne iskrzenie, przegrzewanie albo szybkie ścieranie, nawet jeśli część mieści się w uchwycie.

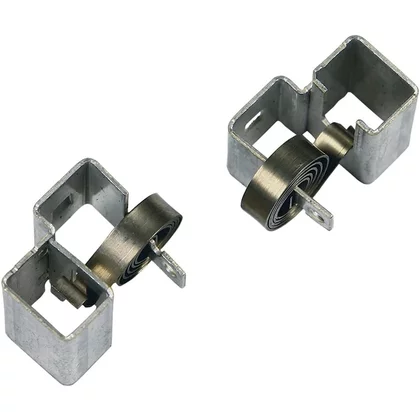

Dla urządzeń Bosch i Siemens odczytaj pełny E-Nr wraz z końcówką /xx. W maszynkach Zelmer sprawdź pełny model lub typ z tabliczki oraz numer starej szczotki, szczotkotrzymacza albo silnika, jeśli jest widoczny. Numer 00029465 czy 189.0300 identyfikuje konkretną część, lecz zgodność nadal należy potwierdzić z katalogiem dla pełnego wariantu urządzenia.
Najbezpieczniejszy następny krok to wykonanie zdjęcia całej tabliczki znamionowej, zapisanie numeru ze starej części i porównanie katalogowej listy kompatybilności. Sam pomiar zużytej szczotki traktuj jako dodatkową kontrolę, a nie jedyną podstawę zakupu.
FAQ – szczotki do maszynek do mielenia mięsa
Czy brak uruchamiania maszynki oznacza zużyte szczotki?
Nie. Szczotki są jedną z możliwych przyczyn. Taki sam objaw mogą wywołać przerwany przewód, niesprawny wyłącznik, zabezpieczenie termiczne, luźne połączenie, uszkodzenie modułu albo przerwa w uzwojeniu silnika. Potrzebne są oględziny i pomiar ciągłości kolejnych odcinków obwodu.
Czy można ocenić szczotkę tylko po jej długości?
Nie. Należy również sprawdzić pęknięcia, przewód elastyczny, sprężynę, powierzchnię roboczą oraz swobodę przesuwania w prowadnicy. Długa szczotka może nie przewodzić prądu albo nie dociskać do komutatora.
Dlaczego maszynka nadal iskrzy po wymianie szczotek?
Przyczyną może być nieprawidłowy typ lub kierunek montażu szczotek, niedopasowana powierzchnia robocza, zakleszczenie w prowadnicy, nierówny komutator, zużyte łożysko albo uszkodzenie wirnika. Jeżeli iskrzenie jest silne i nie maleje po krótkiej pracy bez obciążenia, należy przerwać test.
Czy szczotki trzeba wymieniać parami?
Jeżeli producent oferuje je jako komplet, należy wymienić cały komplet. Pozostawienie jednej mocno zużytej szczotki lub połączenie wkładów o różnym materiale może powodować nierówny docisk i rozkład prądu. Wyjątkiem są konstrukcje, dla których katalog wyraźnie przewiduje sprzedaż i wymianę pojedynczego elementu.
Silnik działa, ale maszynka nie mieli. Czy winne są szczotki?
Jeśli silnik zachowuje prawidłowe obroty, a ślimak nie porusza się, bardziej prawdopodobne jest uszkodzenie sprzęgła, przekładni albo połączenia napędu z komorą. Szczotki należy podejrzewać przede wszystkim wtedy, gdy sam silnik nie rusza, przerywa, wyraźnie traci obroty lub nadmiernie iskrzy.
Czy szczotkę można dobrać wyłącznie według wymiarów?
Nie. Oprócz wymiarów muszą zgadzać się materiał, przewód, konektor, sprężyna, uchwyt i ukształtowanie powierzchni roboczej. Podstawą jest zgodność katalogowa z pełnym oznaczeniem maszynki oraz wariantem zamontowanego silnika.
