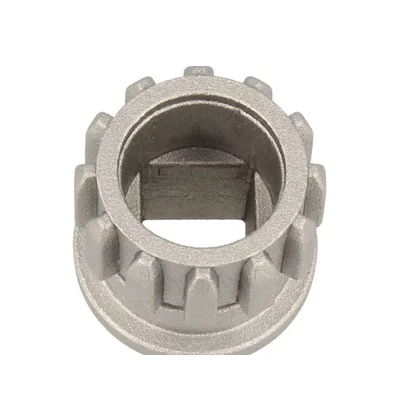

Sprzęgła do maszynek do mielenia mięsa
Sprzęgło do maszynki do mielenia mięsa przenosi napęd na ślimak i może chronić przekładnię przed przeciążeniem. Gdy silnik pracuje, ale ślimak przeskakuje lub zatrzymuje się pod obciążeniem, sprawdź sprzęgło, ślimak i sposób montażu, a część dobierz po pełnym oznaczeniu urządzenia.
Za co odpowiada sprzęgło w maszynce do mielenia mięsa
Sprzęgło jest mechanicznym łącznikiem między napędem a ślimakiem zespołu mielącego. W zależności od konstrukcji może znajdować się bezpośrednio na końcu ślimaka albo w gnieździe napędu. W wielu maszynkach wykonuje się je z tworzywa, aby w razie zablokowania mechanizmu uszkodzeniu uległ tańszy element, a nie przekładnia lub silnik.
Nie każda część opisywana jako sprzęgło wygląda tak samo. W tej grupie mogą występować między innymi tuleje, kostki, koła zębate, łączniki napędu oraz sprzęgła mocowane wkrętem. Dlatego nie należy zastępować jednego wariantu innym tylko na podstawie podobnego zdjęcia.
Objawy uszkodzonego sprzęgła
Najbardziej charakterystyczny objaw to praca silnika bez prawidłowego napędu ślimaka. Po włączeniu maszynka może wtedy:
- wydawać dźwięk silnika, ale nie obracać ślimakiem;
- obracać ślimak tylko chwilami;
- przeskakiwać lub stukać podczas podawania mięsa;
- tracić napęd po pojawieniu się obciążenia;
- zatrzymywać ślimak, mimo że jednostka napędowa nadal pracuje;
- działać poprawnie na biegu jałowym, lecz nie mielić produktu.
Uszkodzenie może być widoczne jako pęknięcie, starte zęby, wyrobione gniazdo, odkształcenie albo brak fragmentu tworzywa. W sprzęgle mocowanym wkrętem warto sprawdzić również, czy nie poluzowało się mocowanie i czy element uszczelniający znajduje się na właściwym miejscu.
Sam objaw nie potwierdza jeszcze awarii sprzęgła. Podobne zachowanie może powodować zablokowany ślimak, zbyt mocno dokręcona lub źle złożona nakrętka, zużyty ślimak, uszkodzone gniazdo napędu, przekładnia, silnik albo zabezpieczenie przeciążeniowe.
Diagnostyka: objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Silnik pracuje, ślimak stoi | Pęknięte sprzęgło, wysunięte mocowanie, uszkodzone gniazdo lub przekładnia | Odłącz urządzenie, zdejmij komorę i obejrzyj połączenie napędu ze ślimakiem | Widoczne pęknięcie lub starte zęby uzasadniają wymianę, ale przed montażem nowej części trzeba sprawdzić, czy gniazdo i ślimak nie są wyrobione |
| Słychać przeskakiwanie pod obciążeniem | Zużyte sprzęgło, zablokowanie komory, tępy lub niewłaściwy nóż, zbyt twardy produkt | Obróć ręcznie ślimak po rozłożeniu zespołu i sprawdź nóż, sitko, komorę oraz sprzęgło | Jeżeli mechanizm obraca się swobodnie bez obciążenia, a przeskakuje po podaniu produktu, podejrzane jest sprzęgło lub przeciążenie układu |
| Maszynka zatrzymuje się i po chwili rusza | Zabezpieczenie termiczne, przeciążenie silnika, zatarcie przekładni lub opory ślimaka | Sprawdź, czy komora nie jest zapchana, a po ostygnięciu urządzenie działa bez obciążenia | Powrót pracy po ostygnięciu nie potwierdza sprzęgła; najpierw trzeba wykluczyć przeciążenie, zablokowanie i problem silnika |
| Silnik nie uruchamia się wcale | Przewód, wyłącznik, bezpiecznik, termik, moduł lub silnik | Sprawdź zasilanie i elementy elektryczne zgodnie z dokumentacją konkretnego modelu | Brak pracy silnika nie wskazuje bezpośrednio na sprzęgło, ponieważ sprzęgło działa po stronie mechanicznego przeniesienia napędu |
| Ślimak obraca się ciężko po złożeniu | Złe ustawienie elementów, zabrudzenie, korozja, uszkodzone łożyskowanie lub zbyt mocno skręcony zespół | Zdemontuj komorę, oczyść części i sprawdź ruch ślimaka przed podłączeniem napędu | Nie montuj nowego sprzęgła bez usunięcia przyczyny nadmiernego oporu, bo nowe tworzywo może ponownie ulec uszkodzeniu |
Prosta kontrola bez pomiaru elektrycznego
- Odłącz wtyczkę od gniazda i poczekaj, aż wszystkie części wirujące się zatrzymają.
- Zdejmij komorę mielenia zgodnie z instrukcją urządzenia.
- Wyjmij ślimak, nóż, sitko i nakrętkę. Ostrze noża może być ostre, dlatego używaj rękawic odpornych na przecięcie lub chwytaj element za bezpieczną część.
- Oczyść sprzęgło i jego gniazdo z resztek mięsa, soli, tłuszczu oraz wilgoci.
- Obejrzyj zęby, wypusty, otwór pod wkręt, powierzchnię współpracującą ze ślimakiem i ewentualny O-ring.
- Sprawdź ręcznie, czy ślimak obraca się bez wyraźnego zacięcia po wyjęciu z napędu.
- Porównaj sprzęgło z właściwym rysunkiem części lub dokumentacją modelu, a nie tylko z fotografią podobnego produktu.
W przypadku sprzęgła z tworzywa pomiar rezystancji miernikiem nie jest użyteczny. To element mechaniczny, więc o jego stanie decydują kształt, zużycie, pęknięcia, luz i sposób współpracy z pozostałymi częściami. Pomiar ciągłości przewodów może pomóc przy diagnostyce urządzenia, które w ogóle nie uruchamia silnika, ale nie potwierdzi sprawności sprzęgła.
Co może uszkodzić sprzęgło
Sprzęgło może pęknąć po zablokowaniu ślimaka przez kość, twardy fragment produktu, zamrożone mięso albo nadmierną ilość surowca. Przyczyną bywa także naturalne zużycie tworzywa, korozja ślimaka, zabrudzenie gniazda, nieprawidłowy montaż lub przeciążanie maszynki przez zbyt mocne dociskanie popychaczem.
Przed wymianą sprawdź, czy komora, ślimak, nóż i sitko są właściwie dobrane oraz poprawnie złożone. Tępy nóż i zatkane sitko zwiększają opór mielenia, ale nie oznaczają automatycznie uszkodzenia sprzęgła. Jeśli po wymianie nowy element ponownie szybko pęka, przyczyną może być problem w przekładni, łożyskowaniu, gnieździe napędu albo sposób użytkowania.
Nie uruchamiaj maszynki z usuniętym sprzęgłem i nie zastępuj go metalowym elementem ani prowizorycznym łącznikiem. Taka modyfikacja może pozbawić urządzenie zabezpieczenia przeciążeniowego i przenieść siły na droższe części.
Wymiana sprzęgła
W wielu modelach wymiana ogranicza się do zdjęcia komory, wyjęcia ślimaka i odkręcenia wkrętu mocującego zużyte sprzęgło. W innych konstrukcjach sprzęgło jest wciskane, zatrzaskiwane albo stanowi część większego zespołu. Dokładna kolejność zależy od budowy maszynki.
Typowy przebieg prac wygląda następująco:
- Odłącz urządzenie od sieci. Jeżeli sprzęgło znajduje się w przystawce robota kuchennego, odłącz także przystawkę od napędu.
- Zdemontuj komorę mielenia i wyjmij ślimak.
- Zanim usuniesz starą część, zrób zdjęcie jej ułożenia oraz położenia podkładki, uszczelki lub O-ringu.
- Odkręć mocowanie albo wyjmij sprzęgło zgodnie z konstrukcją danego ślimaka.
- Usuń resztki tworzywa i zabrudzenia, ale nie powiększaj gniazda pilnikiem ani wiertłem.
- Załóż część w tej samej pozycji, zastosuj właściwe mocowanie i nie dokręcaj wkrętu z nadmierną siłą.
- Sprawdź ręcznie współpracę sprzęgła ze ślimakiem, złóż komorę i upewnij się, że nóż oraz sitko są ustawione prawidłowo.
- Po montażu wykonaj krótki test z niewielką ilością miękkiego produktu. Zwróć uwagę na równą pracę, brak przeskakiwania i nietypowych odgłosów.
Nie podgrzewaj ślimaka nad otwartym płomieniem i nie stosuj metod, które mogą stopić sprzęgło, uszkodzić uszczelkę lub odkształcić element. Jeżeli zapieczony wkręt nie daje się bezpiecznie odkręcić, lepiej użyć właściwego narzędzia lub przekazać ślimak do warsztatu niż uszkodzić gwint i wałek.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Przed otwarciem obudowy napędu odłącz urządzenie od sieci. Prace przy silniku, przekładni i instalacji elektrycznej powinien wykonywać wykwalifikowany serwisant.
Jak dobrać właściwe sprzęgło
Najbezpieczniej dobierać sprzęgło po pełnych danych urządzenia oraz numerze części, jeżeli jest widoczny na starej części lub w katalogu producenta. Sam skrócony model, marka, kolor albo średnica zewnętrzna mogą nie wystarczyć, ponieważ jedna seria może mieć kilka wersji komory, ślimaka i mocowania.
Przed zakupem porównaj:
- pełne oznaczenie modelu urządzenia, a w przypadku robota także oznaczenie przystawki, np. z rodziny MUZ;
- numer katalogowy lub fabryczny sprzęgła;
- średnicę, wysokość i kształt części, jeśli producent podaje te dane;
- sposób mocowania: wkręt, wcisk, zatrzask lub połączenie z kołem zębatym;
- obecność rowka, O-ringu, podkładki, tulei albo otworu pod śrubę;
- zgodność ze ślimakiem, komorą i konkretnym wariantem urządzenia.
W przypadku marki Amica warto przygotować model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No., dla Bosch i Siemens pełny E-Nr z końcówką /xx, a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy. W urządzeniach innych marek również należy podać komplet oznaczeń z tabliczki znamionowej, na przykład Product No., Product Code, Art. No. lub pełny wariant modelu, jeżeli producent go stosuje.
Nie zakładaj zgodności tylko dlatego, że część ma identyczne złącze albo pasuje do podobnego modelu. W przypadku sprzęgieł do maszynek istotna jest także współpraca z końcówką ślimaka i sposób przejęcia przeciążenia. Jeżeli nie masz pewności, odczytaj wszystkie dane z tabliczki znamionowej, numer z uszkodzonej części i wykonaj zdjęcia sprzęgła oraz końca ślimaka przed zamówieniem.
Konserwacja i prawidłowe użytkowanie
Po użyciu usuń resztki produktu i dokładnie wysusz metalowy ślimak oraz sprzęgło. Wilgoć, sól i pozostałości mięsa mogą przyspieszać korozję ślimaka oraz utrudniać późniejszy demontaż. Części myj wyłącznie w sposób przewidziany przez producenta; obudowy napędu nie zanurzaj w wodzie.
Podczas pracy:
- usuwaj z mięsa kości, chrząstki i twarde fragmenty;
- rozmrażaj produkt zgodnie z instrukcją urządzenia;
- używaj wyłącznie przeznaczonego do tego popychacza;
- nie dociskaj produktu z nadmierną siłą;
- po zablokowaniu wyłącz urządzenie i usuń przyczynę zamiast wielokrotnie uruchamiać silnik;
- nie pracuj na uszkodzonym sprzęgle, jeśli napęd przeskakuje lub wydaje trzaski.
FAQ
Czy silnik pracuje, ale ślimak się nie obraca — czy trzeba wymienić sprzęgło?
Sprzęgło jest jedną z możliwych przyczyn, zwłaszcza gdy silnik pracuje, a w sprzęgle widać pęknięcie lub starte zęby. Najpierw sprawdź jednak mocowanie, gniazdo napędu, ślimak i ewentualne zablokowanie komory. Jeżeli sprzęgło jest całe, problem może znajdować się w przekładni albo w połączeniu ślimaka z napędem.
Czy sprzęgło można sprawdzić miernikiem?
Nie w typowy sposób. Sprzęgło jest częścią mechaniczną i nie ma uniwersalnej wartości rezystancji, którą można potwierdzić jego sprawność. Właściwa jest kontrola wizualna, sprawdzenie luzu, pęknięć, zużycia zębów oraz współpracy ze ślimakiem.
Czy każde sprzęgło do maszynki do mielenia pasuje do każdego modelu?
Nie. Różnice mogą dotyczyć wymiarów, kształtu, mocowania, obecności uszczelki, wersji ślimaka i konstrukcji napędu. Dobieraj część po pełnym oznaczeniu urządzenia oraz numerze katalogowym, a nie wyłącznie po zdjęciu.
Czy po pęknięciu sprzęgła trzeba wymienić również ślimak?
Nie zawsze. Ślimak można pozostawić, jeżeli nie ma pęknięć, korozji, wyrobionego gniazda ani nadmiernego luzu. Wymiana ślimaka jest uzasadniona wtedy, gdy jego końcówka współpracująca ze sprzęgłem jest uszkodzona lub gdy katalog przewiduje wyłącznie kompletny zespół.
Dlaczego nowe sprzęgło ponownie szybko się łamie?
Powodem może być przeciążanie maszynki, zablokowany lub skorodowany ślimak, zatkane sitko, nieprawidłowe złożenie, niewłaściwy wariant sprzęgła albo uszkodzenie przekładni. Przed kolejną wymianą usuń nadmierny opór i sprawdź wszystkie elementy przeniesienia napędu.
Czy można zastąpić sprzęgło metalową tuleją?
Nie należy tego robić bez wyraźnego przewidzianego przez producenta rozwiązania. Sprzęgło może pełnić funkcję zabezpieczenia przeciążeniowego. Metalowy zamiennik może przenieść siły na przekładnię, wałek lub silnik i spowodować poważniejszą awarię.
