Części zamienne do odkurzacza Jupiter - seria 4000 Zelmer
Części do odkurzacza Zelmer Jupiter seria 4000 obejmują elementy eksploatacyjne, akcesoria oraz podzespoły potrzebne przy spadku siły ssania, problemach z zasilaniem, regulacją mocy lub zwijaniem przewodu. Przed zakupem odczytaj pełny typ i wariant z tabliczki znamionowej — wersje tej serii różnią się między innymi silnikiem, elektroniką, filtrem wylotowym i wyposażeniem.
Jak ustalić, której części potrzebuje Zelmer Jupiter 4000?
Seria Jupiter 4000 występowała w wielu wykonaniach. Poszczególne wersje mogą różnić się agregatem ssącym, regulacją mocy, gniazdem elektroszczotki, parksystemem, filtrem wylotowym oraz połączeniami elektrycznymi. Z tego powodu napis „Jupiter” albo samo „4000” nie wystarcza do pewnego doboru silnika, płytki, zwijacza czy części obudowy.
Najpierw odczytaj z tabliczki znamionowej pełne oznaczenie, w tym typ 4000.0 lub 4000.5 oraz wszystkie dalsze litery i cyfry. Końcówka oznaczenia identyfikuje wariant techniczny. Jeżeli tabliczka jest słabo czytelna, wykonaj jej zdjęcie przy dobrym świetle — nie dobieraj części wyłącznie na podstawie wyglądu starego elementu.
Objawy i kolejność diagnostyki
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Odkurzacz słabo ciągnie | Zapełniony lub zatkany drobnym pyłem worek, zabrudzony filtr, niedrożny wąż, rura albo ssawka, nieszczelność obudowy lub węża, zużyty silnik | Uruchom diagnostykę od worka i całej drogi przepływu powietrza; sprawdź też domknięcie pokrywy i stan uszczelek | Poprawa po wymianie worka, filtra lub usunięciu zatoru wskazuje na ograniczony przepływ, nie na konieczność wymiany silnika |
| Wskaźnik zapełnienia worka reaguje mimo pustego worka | Zator w wężu, rurze lub ssawce; worek zatkany drobnym pyłem | Odłącz wąż od korpusu i sprawdź drożność kolejnych elementów | Wskaźnik reaguje na podciśnienie, dlatego nie rozróżnia pełnego worka od zatkanego przewodu ssącego |
| Odkurzacz nagrzewa się lub wyłącza po pewnym czasie | Ograniczony przepływ powietrza, zabrudzone filtry, przepełniony worek, problem z silnikiem | Wymień lub skontroluj elementy filtracyjne, udrożnij tor ssący i sprawdź, czy otwory wylotowe nie są zasłonięte | Jeśli po przywróceniu przepływu nadal szybko się przegrzewa, potrzebna jest kontrola silnika i połączeń elektrycznych |
| Nie uruchamia się albo pracuje z przerwami | Gniazdo zasilające, przewód, styki zwijacza, wyłącznik, połączenia wewnętrzne, regulator albo silnik | Sprawdź inne urządzenie w gniazdku, obejrzyj przewód i wtyczkę; dalsze pomiary ciągłości wykonuje się po odłączeniu od sieci | Przerwa pojawiająca się podczas poruszania przewodem wskazuje na uszkodzenie kabla lub zwijacza, ale nie określa jeszcze dokładnego miejsca usterki |

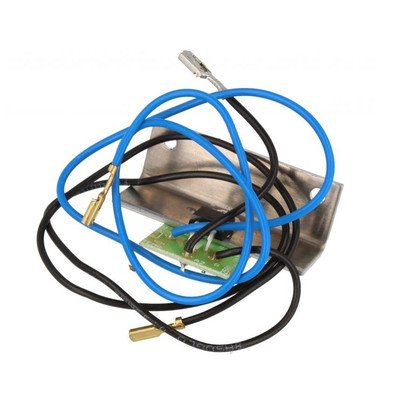

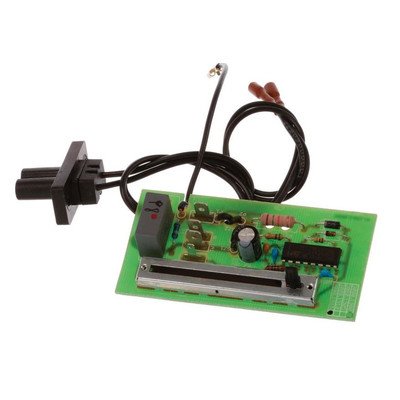

| Brak regulacji mocy | Uszkodzony suwak lub potencjometr, płytka sterująca, błędne połączenie po wcześniejszej naprawie | Sprawdź ruch suwaka, złącza i płytkę pod kątem przegrzania; porównaj połączenia ze schematem właściwego wariantu | Sprawny silnik pracujący tylko na jednym poziomie mocy nie oznacza automatycznie awarii całego agregatu ssącego |
| Głośna praca, metaliczny dźwięk, zapach spalenizny lub silne iskrzenie | Zużyte łożyska lub szczotki, zabrudzony komutator, zawieszenie szczotki, uszkodzony wirnik albo stojan | Przerwij pracę i zleć oględziny agregatu; oceń luzy łożysk, swobodę szczotek, komutator oraz uzwojenia | Sam pomiar rezystancji może wykazać przerwę, ale nie wyklucza zwarcia międzyzwojowego ujawniającego się dopiero podczas pracy |
| Przewód nie zwija się | Zablokowany hamulec, źle ułożony kabel, uszkodzona sprężyna lub element szpuli | Po wyjęciu zwijacza sprawdź ułożenie przewodu i części mechanizmu | Nie należy zwiększać napięcia sprężyny na próbę bez znajomości konstrukcji — może to uszkodzić mechanizm lub spowodować gwałtowne rozwinięcie |
Odkurzacz słabo ciągnie — sprawdzaj od najprostszych przyczyn
Najpierw wyjmij wtyczkę z gniazdka i skontroluj worek. Worek może ograniczać przepływ, nawet jeśli nie wygląda na całkowicie wypełniony. Drobny pył z gipsu, cementu, mąki lub tonera zatyka pory materiału, przez co rośnie podciśnienie przed workiem, a maleje przepływ przez silnik.
Następnie sprawdź:
- Filtr wlotowy — znajduje się za workiem i chroni agregat ssący przed pyłem. Powinien równo przylegać do osłony; szczeliny przy krawędziach umożliwiają przedostawanie się zanieczyszczeń do silnika.
- Filtr wylotowy — w Jupiterze 4000 stosowano różne wykonania, między innymi kasety HEPA i filtry elektretowe. Nie zakładaj, że filtr o tej samej wielkości ma tę samą klasę i pasuje do każdego wariantu.
- Wąż, rurę i ssawkę — oglądaj każdy element osobno pod światło. Zator często zatrzymuje się przy kolanku węża, zwężeniu końcówki albo przegubie ssawki.
- Szczelność — pęknięty wąż, źle osadzony worek, zużyta uszczelka pokrywy lub niedomknięta komora powodują zasysanie powietrza poza właściwą drogą.
Jeżeli po odłączeniu rury i ssawki ciąg przy końcówce węża jest wyraźnie większy, szukaj zatoru lub nieszczelności w odłączonych elementach. Gdy ssanie pozostaje słabe również na krótkiej drodze, wróć do worka, filtrów, uszczelek i dopiero potem rozważ diagnostykę silnika. Potrzebne elementy znajdziesz także w kategoriach filtrów do odkurzaczy Zelmer oraz węży i rur do odkurzaczy Zelmer.
Wymiana worka i filtrów w Jupiterze 4000
W udokumentowanych wykonaniach typu 4000 stosowano worki z rodziny SAFBAG 49.4220, ale przy zakupie trzeba potwierdzić zgodność z pełnym oznaczeniem urządzenia i aktualnym numerem katalogowym zamiennika.
Aby wymienić worek:
- odłącz odkurzacz od zasilania i wyjmij wąż z otworu wlotowego;
- zwolnij zaczep przedniej pokrywy i wyjmij uchwyt worka do góry;
- odegnij blokadę płytki, wyjmij worek i zamknij jego zakrywkę;
- umieść płytkę nowego worka w uchwycie tak, aby zatrzasnęła się w prowadnicach;
- wsuń uchwyt do komory, rozłóż worek bez przytrzaskiwania materiału i zamknij pokrywę.
Filtr wlotowy jest dostępny po otwarciu komory worka. Wysuń jego osłonę, wymień wkład i dopilnuj, aby wszystkie krawędzie dokładnie przylegały. Do filtra wylotowego uzyskuje się dostęp po podniesieniu uchwytu i otwarciu pokrywy wyposażenia. Sposób wymiany zależy od tego, czy zastosowano kasetę HEPA, czy kratkę z filtrem elektretowym.
Nie myj filtra tylko dlatego, że ma konstrukcję podobną do filtra zmywalnego. Możliwość płukania musi wynikać z oznaczenia konkretnego wkładu lub jego instrukcji. Zamontowanie wilgotnego albo zdeformowanego filtra może ograniczyć przepływ i zanieczyścić silnik.
Odkurzacz nie działa — przewód, zwijacz czy elektronika?
Przy całkowitym braku reakcji zacznij od sprawdzenia gniazdka. Następnie obejrzyj wtyczkę i całą dostępną długość przewodu. Przetarcia, załamania przy wtyczce oraz praca pojawiająca się po zmianie położenia kabla wskazują na problem w torze zasilania.
Serwisant może, przy urządzeniu odłączonym od sieci, sprawdzić ciągłość obu żył przewodu podczas powolnego rozwijania, zwijania i poruszania kablem. Stabilna ciągłość nie potwierdza sprawności wyłącznika, płytki sterującej ani silnika. Z kolei wynik zmieniający się wraz z położeniem przewodu uzasadnia kontrolę kabla, styków ślizgowych i połączeń zwijacza.
Zwijacz zawiera wstępnie napiętą sprężynę. Nieostrożne zwolnienie hamulca może gwałtownie uruchomić szpulę. Rozbieranie i naprawa tego zespołu wymagają zabezpieczenia mechanizmu oraz odtworzenia prawidłowego ułożenia przewodu. W razie potrzeby sprawdź zwijacze kabli do odkurzaczy Zelmer.
Jak oceniać stan silnika?
Silnika nie należy wymieniać wyłącznie dlatego, że odkurzacz ma mniejszą siłę ssania. Ograniczony przepływ przez worek lub filtr może dawać bardzo podobne objawy, a jednocześnie powodować przegrzewanie agregatu.
Do objawów uzasadniających kontrolę silnika należą:
- metaliczny szum, tarcie lub wyraźny luz łożysk;
- intensywne iskrzenie obejmujące większą część obwodu komutatora;
- zapach przegrzanej izolacji lub dymienie;
- nierówne obroty mimo sprawnej regulacji i drożnego przepływu;
- ślady przegrzania szczotkotrzymaczy albo nierównomiernie zużyte szczotki.
Po odłączeniu agregatu można sprawdzić ciągłość uzwojeń i porównać rezystancję symetrycznych cewek stojana, uwzględniając opór przewodów miernika. Brak przejścia wskazuje na przerwę. Zbliżone wyniki nie potwierdzają jednak pełnej sprawności — zwykły omomierz może nie wykryć zwarć międzyzwojowych wirnika lub stojana. Takie uszkodzenia ocenia się na podstawie specjalistycznych pomiarów, wyglądu komutatora i zachowania silnika pod kontrolowanym obciążeniem.
W serii 4000 stosowano różne typy agregatów ssących zależnie od wariantu urządzenia. Średnica, moc podawana przez sprzedawcę lub podobne rozmieszczenie dwóch konektorów nie są wystarczającym potwierdzeniem zamienności. Przed wyborem sprawdź pełny typ odkurzacza, oznaczenie starego agregatu, wymiary, sposób osadzenia, amortyzatory i zgodność katalogową. Dostępne grupy części można porównać w kategorii silników i wirników do odkurzaczy Zelmer.
Opisane pomiary i naprawy wewnętrznych obwodów wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonywania przy urządzeniu podłączonym do sieci ani przez osobę bez przygotowania. Nie uruchamiaj silnika poza obudową bez stanowiska zabezpieczającego przed napięciem sieciowym, wirującymi częściami i wyrzuceniem fragmentów komutatora.

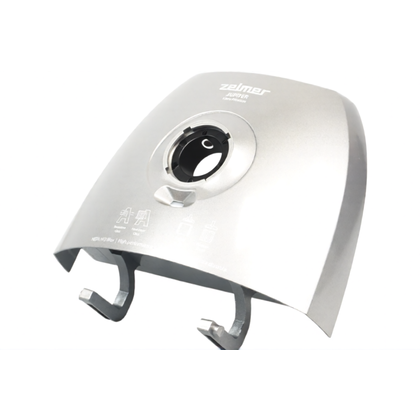

Dostęp do podzespołów wewnętrznych
W typach 4000.0 i 4000.5 dostęp rozpoczyna się od wyjęcia worka oraz filtra wlotowego. Dalej demontuje się przednią pokrywę i uszczelkę, otwiera pokrywę wyposażenia, zdejmuje zespół uchwytu i wkładki sterowania, a następnie tylną część obudowy. Dopiero wtedy dostępne są płytka regulacji, zwijacz oraz agregat ssący w osłonie i amortyzatorze.
Przed odłączeniem przewodów wykonaj własne zdjęcia i oznacz każde złącze. Warianty elektroniki mają różne układy połączeń, a zamiana konektorów na płytce może uszkodzić regulator. Przewody podczas składania muszą pozostać poza ruchomymi częściami zwijacza i ostrymi krawędziami obudowy. Nie zamykaj korpusu siłą — najpierw sprawdź położenie uszczelek, amortyzatorów, przewodów i zatrzasków.
Po naprawie skontroluj domknięcie komory worka, swobodę zwijania przewodu, poprawne działanie wyłącznika i regulatora oraz brak nietypowego zapachu, iskrzenia lub hałasu. Pierwsze uruchomienie po ingerencji elektrycznej powinien wykonać serwisant na zabezpieczonym stanowisku.
Jak dobrać części do Zelmer Jupiter seria 4000?
Przy wyborze porównuj cechy właściwe dla rodzaju części:
- worek — kształt i wymiary płytki, położenie otworu, sposób zatrzaśnięcia w uchwycie oraz potwierdzony typ urządzenia;
- filtr wlotowy — wymiary, grubość, osłona i szczelne przyleganie krawędzi;
- filtr wylotowy — wykonanie HEPA lub elektretowe, kaseta albo kratka, rozmieszczenie zaczepów i zgodność z wariantem;
- wąż, rura i ssawka — średnica robocza to tylko jedna z cech; sprawdź również kształt końcówki, zatrzask, styki elektroszczotki i sposób mocowania;
- zwijacz — mocowanie, długość i wyprowadzenia przewodu, styki oraz współpracujący przycisk i hamulec;
- silnik lub elektronika — pełny symbol starej części, wariant 4000.0 albo 4000.5, oznaczenia płytki, konektory i zgodność katalogowa.
Jeśli na tabliczce widnieje dokładne oznaczenie Jupiter ZVC427HT/01, skorzystaj z kategorii części przypisanej bezpośrednio do modelu ZVC427HT/01. W pozostałych przypadkach prześlij do doboru czytelne zdjęcie całej tabliczki oraz symbol wymontowanej części.
FAQ — części do Zelmer Jupiter 4000
Czy czerwony wskaźnik oznacza, że worek jest pełny?
Nie zawsze. Wskaźnik reaguje na wzrost podciśnienia i może zadziałać również po zatkaniu węża, rury lub ssawki. Unieś ssawkę nad podłogę, odłącz kolejne elementy i sprawdź, przy którym z nich wskazanie wraca do normy.
Jaki worek pasuje do Zelmer Jupiter seria 4000?
Dla udokumentowanych odkurzaczy typu 4000 instrukcja wskazuje rodzinę SAFBAG 49.4220. Przed zakupem trzeba jednak potwierdzić pełne oznaczenie odkurzacza oraz aktualny numer katalogowy produktu, ponieważ nazwa Jupiter obejmuje różne wykonania.
Czy każdy Jupiter 4000 ma filtr HEPA?
Nie. W zależności od końcówki oznaczenia stosowano filtry HEPA albo elektretowe, a warianty różniły się także wyposażeniem i elektroniką. Klasy filtra nie należy ustalać wyłącznie na podstawie nazwy serii.
Dlaczego odkurzacz wyłącza się po kilku minutach?
Najpierw sprawdź worek, oba filtry oraz drożność węża, rury i ssawki. Ograniczony przepływ utrudnia chłodzenie silnika. Jeśli urządzenie nadal szybko się wyłącza po przywróceniu przepływu, potrzebna jest kontrola silnika, regulatora i połączeń zasilających.
Czy można sprawdzić silnik zwykłym multimetrem?
Multimetr pozwala wykryć niektóre przerwy w uzwojeniach i porównać rezystancję cewek, ale nie potwierdza pełnej sprawności silnika. Zwarcie międzyzwojowe może nie być widoczne w podstawowym pomiarze i wymagać specjalistycznego testu wirnika lub stojana.
Czy ssawka 32 mm będzie pasować do każdego Jupitera?
Sama średnica 32 mm nie wystarcza, zwłaszcza przy wężach, turboszczotkach i elektroszczotkach. Trzeba sprawdzić głębokość nasunięcia, zatrzask, kształt końcówki oraz ewentualne połączenie elektryczne.
