Części zamienne do odkurzacza Jupiter ZVC427HT/01 Zelmer
Części zamienne do odkurzacza Zelmer Jupiter ZVC427HT/01 pomagają usunąć spadek siły ssania, problemy z zasilaniem, zwijaniem przewodu lub uszkodzenia obudowy. Przed zakupem sprawdź pełne oznaczenie ZVC427HT/01, numer katalogowy starego elementu, sposób mocowania i parametry części — podobny wygląd nie potwierdza zgodności.
Co warto sprawdzić przed zamówieniem części?
W odkurzaczu Zelmer Jupiter ZVC427HT/01 ten sam objaw może mieć kilka przyczyn. Słabsze odkurzanie nie musi oznaczać zużycia silnika, a brak reakcji na włącznik nie przesądza o uszkodzeniu modułu. Diagnostykę warto zaczynać od elementów dostępnych bez rozbierania korpusu.

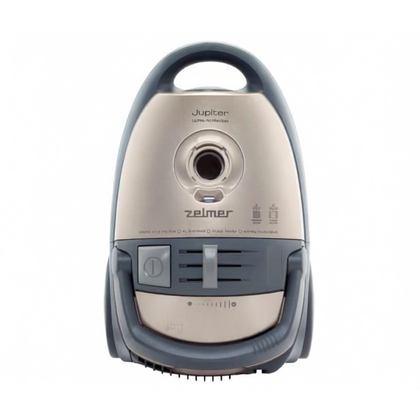

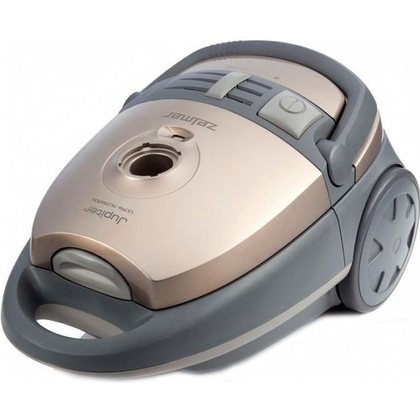

Model ZVC427HT jest odkurzaczem workowym z modułem worka SAFBAG, filtrem wlotowym, filtrem wylotowym HEPA H13, regulacją siły ssania, wskaźnikiem zapełnienia worka i zaworem bezpieczeństwa. Wersje z rodziny ZVC427 różnią się wyposażeniem, dlatego przy doborze akcesoriów i części konstrukcyjnych znaczenie ma również końcówka /01.
Odkurzacz słabo ciągnie lub wydaje odgłos trzepotania
Charakterystyczne pulsowanie albo trzepotanie może oznaczać otwarcie zaworu bezpieczeństwa. Zawór reaguje nie tylko na pełny worek, lecz także na całkowicie zatkany wąż, rurę lub ssawkę. Nie jest to zatem jednoznaczny sygnał, że trzeba kupić nowy worek.
| Sprawdzenie | Jak je wykonać | Interpretacja |
| Siła ssania przy wlocie korpusu | Wyłącz odkurzacz, odłącz wąż, ponownie uruchom urządzenie na krótko i porównaj ciąg przy samym wlocie | Wyraźna poprawa po odłączeniu węża wskazuje na zator albo nieszczelność w wężu, rurze lub ssawce. Brak poprawy kieruje uwagę na worek, filtry, uszczelnienie komory, regulator lub silnik |
| Drożność węża i rury | Po odłączeniu wyprostuj przewód i sprawdź jego światło latarką; skontroluj również kolanka i końcówki | Niewidoczne światło lub miejscowe przewężenie wskazuje na blokadę. Pęknięcie węża powoduje natomiast zasysanie bocznego powietrza |
| Worek SAFBAG | Otwórz przednią pokrywę i oceń zapełnienie oraz stan powierzchni worka | Drobny pył może zatkać pory materiału, nawet gdy worek nie wygląda na pełny. Rozdarcie worka wymaga także kontroli i wymiany zabrudzonych filtrów |
| Wskaźnik zapełnienia | Sprawdzaj go przy podniesionej nad podłogę ssawce | Czerwone pole może oznaczać pełny worek, ale pojawia się również przy zatkanym wężu lub akcesorium |
| Filtr wlotowy i HEPA | Wyjmij filtry przy odłączonym zasilaniu i obejrzyj je pod światło | Gruba warstwa pyłu, deformacja albo uszkodzenie kwalifikują filtr do wymiany. Sam czysty wygląd nie potwierdza pełnej przepuszczalności |
Nie należy odkurzać bez worka i filtrów. Pył przedostający się do turbiny przyspiesza zużycie silnika, a nieprawidłowo osadzony worek może zostać przycięty podczas zamykania pokrywy. Filtra HEPA nie myj, jeśli jego oznaczenie lub instrukcja konkretnej części nie dopuszczają czyszczenia wodą. Instrukcja rodziny ZVC427 opisuje wymianę całej kasety filtra wylotowego.
Odpowiednie elementy eksploatacyjne można porównać w kategorii filtrów do odkurzaczy Zelmer, a pęknięty lub zatkany przewód wśród węży i rur do odkurzaczy Zelmer.
Jak wymienić worek i filtry?
Worek SAFBAG i filtr wlotowy
- Wyłącz odkurzacz i wyjmij wtyczkę z gniazda.
- Odepnij wąż przy korpusie i otwórz przednią pokrywę.
- Wyjmij cały uchwyt worka, nie ciągnąc za miękką część worka.
- Wsuń płytkę nowego worka w prowadnice uchwytu zgodnie z kierunkiem montażu.

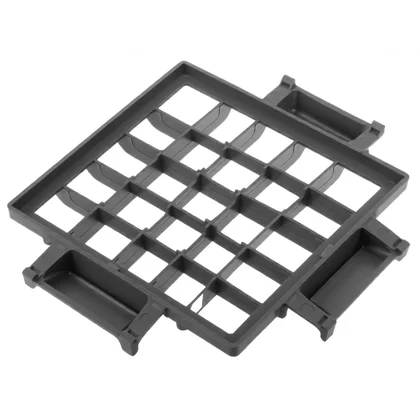

- Przed włożeniem worka sprawdź filtr wlotowy umieszczony w prowadnicach za komorą worka. Jego krawędzie muszą dokładnie przylegać do kasety.
- Umieść uchwyt worka w prawidłowym położeniu i zamknij pokrywę bez wciskania materiału worka pomiędzy elementy obudowy.
Konstrukcja ma zabezpieczenie utrudniające zamknięcie pokrywy bez zamontowanego worka. Nie dociskaj jej siłą — najpierw popraw położenie uchwytu i płytki worka.

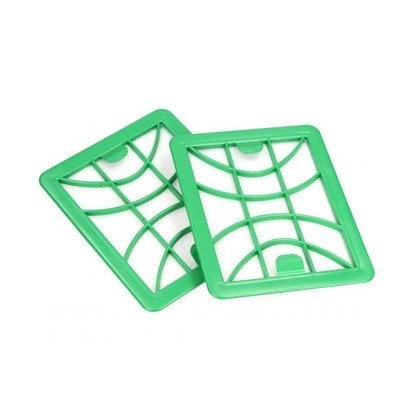

Filtr wylotowy HEPA H13
Dostęp do kasety filtra wylotowego znajduje się pod pokrywą w obrębie schowka na akcesoria. Po zwolnieniu zaczepu wyjmij pokrywę, następnie kasetę filtra. Nową część osadź bez zaginania uszczelniających krawędzi, zaczepiając dolne występy pokrywy przed zatrzaśnięciem jej górnej części.
Instrukcja urządzenia podaje około roku skutecznej eksploatacji filtra wylotowego, lecz jest to wartość orientacyjna. Duża ilość drobnego pyłu, uszkodzony worek albo częste użytkowanie mogą wymusić wcześniejszą wymianę.
Odkurzacz nie włącza się albo pracuje z przerwami
Najpierw sprawdź gniazdo za pomocą innego sprawnego urządzenia. Następnie obejrzyj wtyczkę i całą widoczną długość przewodu. Przetarcia, nadtopienia, wyczuwalne załamania lub działanie zależne od ułożenia kabla wskazują na problem z przewodem albo stykami zwijacza.
Możliwe przyczyny obejmują:
- uszkodzony przewód zasilający lub wtyczkę;
- zużyte styki zwijacza;
- niesprawny włącznik sieciowy;
- przerwę w przewodach wewnętrznych;
- usterkę regulatora mocy;
- zużyte szczotki węglowe, komutator, łożyska albo uzwojenie silnika;
- przegrzewanie wywołane ograniczonym przepływem powietrza.
Jeżeli odkurzacz zatrzymuje się po kilku minutach, ale ponownie rusza po ostygnięciu, przed zakupem części elektrycznych sprawdź worek, filtry, wąż, ssawkę i kanały wylotowe. Jeśli wyłączenie następuje przy poruszaniu kablem, bardziej podejrzany jest przewód lub zwijacz niż zabezpieczenie cieplne silnika.
Pomiar przewodu, zwijacza i włącznika
Pomiar ciągłości wykonuje się wyłącznie przy wtyczce wyjętej z gniazda, po odłączeniu badanego elementu od pozostałej instalacji odkurzacza. Miernik ustawiony na test ciągłości lub niski zakres rezystancji powinien wykazać stabilne przejście każdej żyły od bolca wtyczki do odpowiedniego wyjścia zwijacza. Wartość zanikająca podczas bardzo delikatnej zmiany ułożenia przewodu wskazuje na przerwę żyły lub zużyty styk.
Włącznik bada się osobno: po włączeniu powinien przewodzić, a po wyłączeniu mieć przerwę. Taki test nie ocenia stanu izolacji przewodu pod napięciem ani zachowania styków pod obciążeniem. Nie potwierdza również sprawności regulatora i silnika.
Opisane pomiary oraz prace wewnątrz urządzenia wymagają wiedzy elektrycznej, właściwych narzędzi i zabezpieczenia odłączonych przewodów. Nie są przeznaczone dla osoby bez przygotowania. Nie wykonuj prób z otwartym korpusem pod napięciem ani nie zasilaj silnika prowizorycznym połączeniem.
Zwijacz nie chowa przewodu
Najpierw rozwiń przewód bez szarpania, sprawdź, czy nie jest skręcony, i spróbuj zwinąć go ponownie, asekurując kabel ręką. Jeżeli linka nadal się nie chowa, przyczyną może być zabrudzenie mechanizmu, uszkodzona zapadka, sprężyna powrotna lub sama szpula.

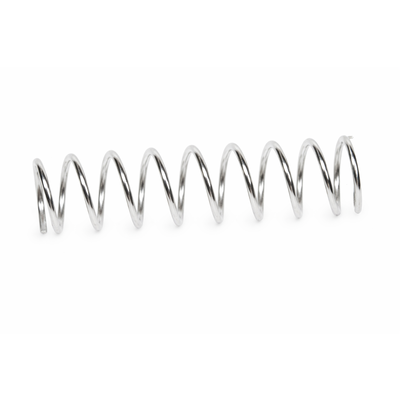

Sprężyna zwijacza jest naprężona. Nie rozbieraj jej kasety bez znajomości konstrukcji — gwałtowne rozwinięcie może spowodować uraz i utrudnić prawidłowe napięcie mechanizmu. Jeśli przewód zwija się prawidłowo, ale odkurzacz gaśnie zależnie od stopnia jego wysunięcia, trzeba skontrolować również styki ślizgowe i ciągłość żył. Właściwy zespół można znaleźć w kategorii zwijaczy kabli do odkurzaczy Zelmer.

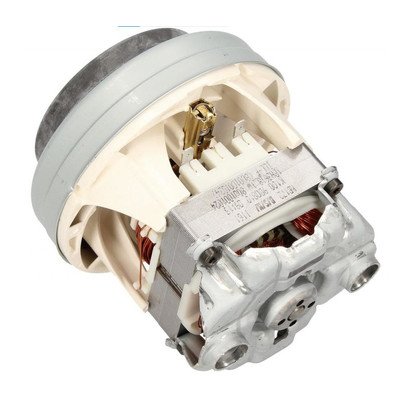

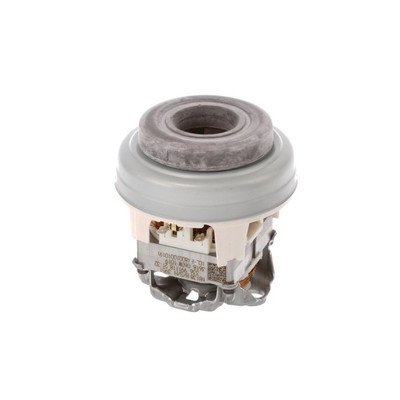

Głośna praca, zapach spalenizny i problemy z silnikiem
Świst pojawiający się jednocześnie ze spadkiem przepływu może pochodzić od nieszczelnego węża lub zatkanego toru powietrza. Metaliczne tarcie, nierówny rozruch, intensywne iskrzenie, zapach rozgrzanego lakieru albo hałas utrzymujący się po odłączeniu węża bardziej wskazują na silnik.
Przed wymianą zespołu silnika należy sprawdzić:
- czy wirnik obraca się swobodnie i bez wyczuwalnego luzu łożysk;
- stan szczotek węglowych i powierzchni komutatora;
- amortyzatory oraz uszczelnienia kierujące przepływem powietrza;
- połączenia elektryczne i regulator obrotów;
- czy kanały chłodzenia oraz wkładki tłumiące nie są zatkane pyłem.
Pomiar samej rezystancji uzwojenia może wykryć całkowitą przerwę, ale nie potwierdza pełnej sprawności silnika. Nie ujawni pewnie zwarć międzyzwojowych, zużytych łożysk ani usterki występującej dopiero pod obciążeniem. Nie należy też dobierać silnika tylko na podstawie średnicy turbiny lub deklarowanej mocy. W tej kategorii występują różne numery części, dlatego potrzebna jest zgodność katalogowa z ZVC427HT/01, właściwe przyłącza, wymiary, kierowanie powietrza i pasujące amortyzatory. Zobacz również silniki i wirniki do odkurzaczy Zelmer.
Dostęp do elementów wewnętrznych
Worek i filtr wlotowy są dostępne po otwarciu przedniej pokrywy, natomiast filtr wylotowy — od strony schowka na akcesoria. Dostęp do zwijacza, włącznika, regulatora i silnika wymaga rozebrania korpusu.

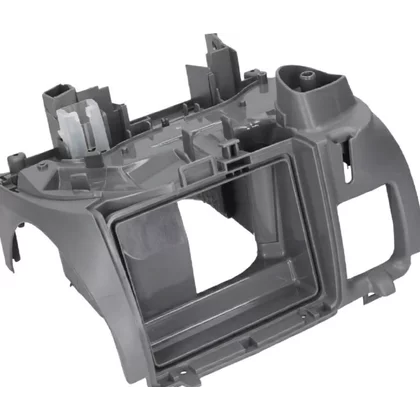

W konstrukcjach Jupiter obudowa jest łączona wkrętami oraz zatrzaskami. Po usunięciu widocznych mocowań nie należy rozrywać połówek korpusu siłą. Przed odłączeniem przewodów wykonaj zdjęcia ich ułożenia, oznacz konektory i zwróć uwagę, aby podczas montażu nie przyciąć krótkich przewodów zwijacza. Suwak regulacji w pokrywie musi trafić we właściwe położenie elementu nastawczego modułu. Szczegóły rozmieszczenia zatrzasków mogą różnić się między wykonaniami rodziny Jupiter, dlatego przed podważaniem porównaj obudowę z dokumentacją konkretnej wersji.
Po naprawie sprawdź bez podłączania zasilania, czy przewody nie dotykają wirujących lub nagrzewających się części, uszczelnienia silnika leżą w swoich gniazdach, a pokrywy filtrów i worka zamykają się bez naprężeń.
Jak dobrać część do Zelmer Jupiter ZVC427HT/01?
Podstawą jest pełne oznaczenie ZVC427HT/01 z tabliczki znamionowej. Nie pomijaj końcówki /01, ponieważ podobne odkurzacze Jupiter mogą mieć inne wykonanie obudowy, osprzętu albo instalacji elektrycznej.
Przy porównywaniu części sprawdź również:
- numer katalogowy oryginalnego elementu i ewentualny numer części zastępującej;
- wymiary oraz rozmieszczenie zatrzasków, prowadnic i otworów;
- średnicę i rodzaj blokady węża, rury lub ssawki;
- typ kasety i uszczelnienia filtra;
- złącza, mocowanie, konstrukcję turbiny i parametry silnika;

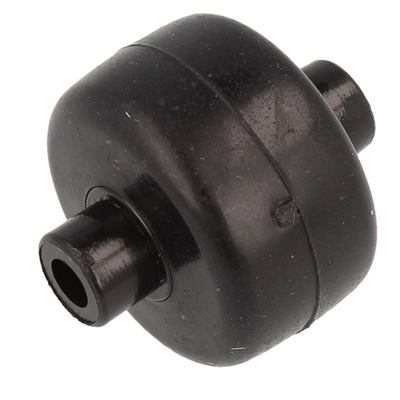

- kolor i stronę montażu elementów obudowy, kół oraz przycisków.
Akcesorium o średnicy 32 mm może pasować mechanicznie do rury, ale sama średnica nie potwierdza zgodności węża z korpusem ani prawidłowego działania blokady. Podobnie identyczne złącze modułu nie dowodzi zgodności jego charakterystyki z silnikiem i suwakiem regulacji.
Przed zamówieniem odczytaj model z tabliczki, porównaj numer starej części i wykonaj zdjęcia jej mocowań oraz złączy. Jeśli oznaczenie na elemencie jest nieczytelne, do doboru wykorzystaj zdjęcie tabliczki znamionowej i demontowanej części.
FAQ — części i naprawa Zelmer Jupiter ZVC427HT/01
Czy czerwony wskaźnik oznacza, że worek jest pełny?
Nie zawsze. Oprócz zapełnionego worka wskaźnik może reagować na zatkany wąż, rurę lub ssawkę. Oceniaj go przy podniesionej końcówce, a przed wymianą części sprawdź drożność całego toru ssącego.
Dlaczego nowy worek nie poprawił siły ssania?
Możliwy jest zatkany filtr, wąż, rura albo ssawka, nieszczelność połączenia lub źle osadzony worek. Jeśli ciąg jest słaby również bez podłączonego węża, trzeba sprawdzić filtry, uszczelnienia, regulator i silnik.
Czy filtr HEPA H13 można umyć?
Tylko wtedy, gdy producent konkretnego filtra wyraźnie oznaczył go jako zmywalny. Instrukcja rodziny ZVC427 przewiduje wyjęcie i wymianę kasety wylotowej, dlatego nie należy moczyć jej bez potwierdzenia takiej możliwości.
Czy do ZVC427HT/01 pasuje każdy silnik z serii Jupiter?
Nie. Silniki mogą różnić się turbiną, mocowaniem, amortyzatorami, przyłączami i charakterystyką elektryczną. Należy potwierdzić numer części przypisany do pełnego modelu ZVC427HT/01, a nie kierować się samą mocą lub wyglądem.
Co oznacza, gdy odkurzacz działa tylko przy określonym wysunięciu kabla?
Taki objaw wskazuje na możliwą przerwę przewodu albo zużycie styków zwijacza. Potwierdzeniem może być niestabilny wynik pomiaru ciągłości odłączonego przewodu. Uszkodzonego kabla nie należy dalej używać.
Czy można uruchomić odkurzacz bez worka na próbę?
Nie. ZVC427HT ma zabezpieczenie przed pracą bez worka, a omijanie go grozi przedostaniem się pyłu do silnika. Nie należy dociskać pokrywy siłą ani mostkować mechanizmu zabezpieczającego.
