Części zamienne do odkurzacza XS - 01Z011 Zelmer
Części do odkurzacza Zelmer XS 01Z011 obejmują worki, filtry, wąż, elementy obudowy, koła i podzespoły elektryczne. Przy spadku ssania najpierw wyklucz przepełniony worek, zabrudzone filtry i niedrożność układu, a przed zakupem porównaj oznaczenie części oraz pełne dane modelu.
Jak rozpoznać, której części potrzebuje Zelmer XS 01Z011?
W odkurzaczu Zelmer XS 01Z011 jeden objaw może mieć kilka przyczyn. Zakup silnika lub elektroniki bez wcześniejszego sprawdzenia drożności układu często nie rozwiązuje problemu. Zacznij od czynności niewymagających rozbierania obudowy, a dopiero później przechodź do pomiarów i demontażu.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Odkurzacz słabo zasysa | Pełny worek, zatkany filtr, niedrożny wąż, rura lub ssawka, nieszczelność | Worek, oba filtry, drożność węża i końcówek | Jeżeli po wymianie worka i filtrów ssanie wraca, nie ma podstaw do wymiany silnika |
| Silnik pracuje, ale zbieranie jest słabe | Zator lub nieszczelność w torze powietrza, filtr ochrony silnika, uszkodzony wąż | Oględziny pęknięć, sprawdzenie przepływu światła przez rozciągnięty wąż, połączenia | Brak światła w wężu wskazuje na zator; widoczne pęknięcie może powodować zasysanie fałszywego powietrza |
| Odkurzacz nie uruchamia się | Gniazdo, przewód, zwijacz, włącznik, połączenie wewnętrzne, silnik lub moduł | Przewód i wtyczkę bez napięcia, następnie elementy elektryczne po uzyskaniu dostępu | Ciągłość przewodu nie potwierdza sprawności włącznika, zwijacza ani silnika pod obciążeniem |
| Urządzenie wyłącza się podczas pracy | Przegrzewanie wskutek ograniczonego przepływu, zużyty silnik, usterka sterowania | Worek, filtry, drożność oraz zapach spalenizny i nietypowy hałas | Jeżeli po udrożnieniu problem pozostaje, potrzebna jest dalsza diagnostyka silnika lub modułu |
| Odkurzacz trudno prowadzić | Zablokowane, pęknięte albo zużyte koło, uszkodzone mocowanie | Obrót koła, luz, pęknięcia i stan osi | Uszkodzenie mechaniczne uzasadnia wymianę koła lub elementu mocującego |
| Obudowa lub klapka nie domyka się | Pęknięte zaczepy, pokrywa, sworzeń albo deformacja plastiku | Zatrzaski i miejsca mocowania | Niedomknięta komora worka może powodować nieszczelność i spadek skuteczności odkurzania |
Spadek mocy ssania: kolejność kontroli
- Odłącz odkurzacz od sieci. Wyjmij worek i sprawdź, czy nie jest przepełniony albo rozerwany. W modelu XS 01Z011 stosowany jest układ workowy, dlatego nieprawidłowo założony worek może ograniczać przepływ lub powodować nieszczelność.
- Obejrzyj filtr ochrony silnika oraz filtr wylotowy. Filtr jednorazowy wymień, gdy jest zbity pyłem, zdeformowany lub uszkodzony. Element przeznaczony do mycia musi całkowicie wyschnąć przed montażem; mokry filtr może ograniczać przepływ i uszkodzić urządzenie.
- Odłącz wąż, rurę i ssawkę. Usuń widoczne zatory. Wąż rozciągnij i sprawdź pod światło. Obejrzyj go również przy końcówkach, ponieważ pęknięcia często powstają w miejscach zginania.
- Sprawdź, czy klapka komory worka domyka się bez luzu, a uszczelnienia nie są przesunięte. Samo przyłożenie dłoni do końca węża nie jest pełnym testem — może wykazać obecność podciśnienia, ale nie wyklucza nieszczelności ani ograniczonego przepływu przy ssawce.
- Dopiero gdy układ powietrzny jest drożny, filtry prawidłowo osadzone, a odkurzacz nadal pracuje głośno, nierówno lub wyraźnie słabiej, rozważ diagnostykę silnika albo płytki elektroniki.
Kiedy podejrzewać silnik lub elektronikę?
Zapach spalenizny, dym, iskrzenie, metaliczny hałas, wyraźne grzanie obudowy silnika albo zmiana obrotów są poważniejszym sygnałem niż sam spadek ssania. Najpierw wyklucz zapchany worek i filtry, ponieważ ograniczony przepływ obciąża silnik i może powodować przegrzewanie.
Do kontroli elektrycznej przygotuj odkurzacz odłączony od sieci. Można sprawdzić wzrokowo nadpalenia, luźne konektory, uszkodzoną izolację oraz ciągłość przewodu, zwijacza i włącznika. Pomiar rezystancji silnika wykonuje się po odłączeniu jego przewodów, a wynik porównuje z dokumentacją konkretnego wariantu. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich silników i punktów pomiarowych. Pomiar omomierzem nie potwierdza również poprawnej pracy silnika pod obciążeniem ani stanu szczotek.

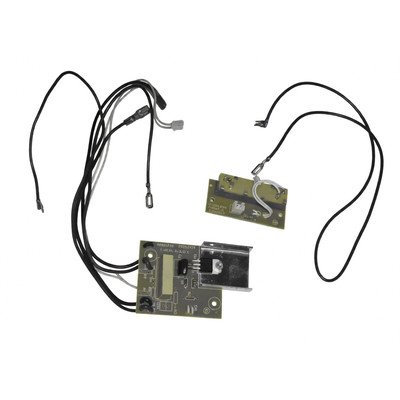

Płytka elektroniki, występująca w katalogu między innymi pod oznaczeniem 6012011016, nie powinna być wymieniana tylko dlatego, że odkurzacz słabo zasysa. Najpierw sprawdź tor powietrza i silnik. Jeżeli urządzenie nie reaguje na włącznik, ma niestabilne obroty albo na module widoczne są ślady przegrzania, potrzebna jest diagnostyka układu zgodnie ze schematem właściwym dla urządzenia.
Opisane pomiary i prace przy obwodach sieciowych wymagają doświadczenia, odpowiednich narzędzi i zachowania zasad ochrony przeciwporażeniowej. Diagnostykę pod napięciem pozostaw wykwalifikowanemu serwisantowi. Nie mostkuj włącznika, zabezpieczeń ani elementów modułu.
Wymiana worka i filtrów

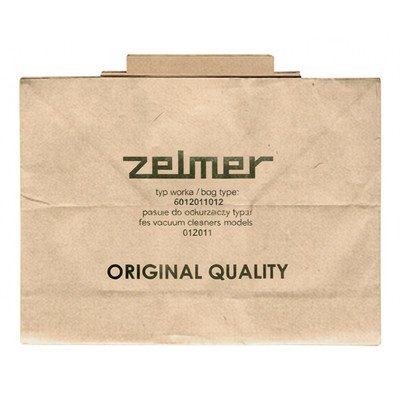

Wymiana worka i dostęp do filtrów należą do podstawowych czynności przewidzianych dla tego typu odkurzacza. Po odłączeniu wtyczki otwórz komorę worka, wyjmij zużyty element bez rozsypywania pyłu, sprawdź ułożenie uchwytu i włóż nowy worek w prowadnice. Kołnierz worka musi przylegać do króćca; samo podobieństwo wymiarów nie wystarcza.
Filtr ochrony silnika powinien znajdować się po stronie dopływu powietrza do silnika, a filtr wylotowy w torze powietrza opuszczającego obudowę. Ich dokładne kształty i sposób mocowania zależą od wykonania części. Nie uruchamiaj odkurzacza bez filtra ochronnego ani z filtrem włożonym krzywo, ponieważ pył może trafić do silnika.
Po montażu sprawdź, czy pokrywa zatrzasnęła się prawidłowo i czy worek nie został przycięty przez klapkę. Krótką próbę wykonaj bez dotykania wirujących elementów. Obserwuj hałas, zapach, temperaturę obudowy i stabilność pracy.
Wąż, rura, ssawka i koła

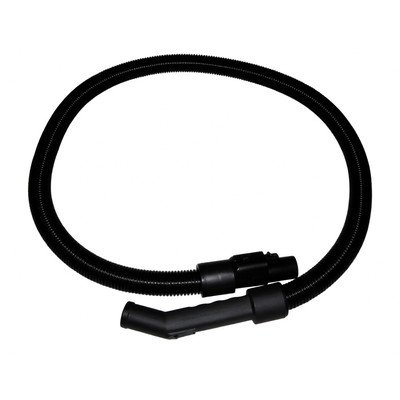

Wąż ssący, dostępny dla tego modelu między innymi pod oznaczeniem 6012011140, dobiera się po sposobie mocowania, długości, średnicy przyłączy i wykonaniu końcówek. Wąż o podobnej średnicy może nie uszczelnić się prawidłowo w korpusie albo w uchwycie. Jeżeli problem dotyczy tylko pękniętej końcówki, sprawdź, czy producent przewiduje osobny element, zamiast kupować kompletny wąż.
Przy doborze ssawki sprawdź średnicę króćca i sposób zatrzaskiwania. Zbyt luźna ssawka powoduje ucieczkę powietrza, a zbyt ciasna może uszkodzić rurę. W przypadku zablokowanej ssawki usuń włosy, nitki i większe przedmioty; zapchana końcówka może dawać objaw podobny do zużytego silnika.
Koło wymaga kontroli mechanicznej. Sprawdź, czy obraca się bez zacięć, nie ma pękniętego otworu osi i nie wypada z mocowania. W katalogu dla XS 01Z011 występuje między innymi duże koło tylne 6012011017, ale numer ten nie powinien być traktowany jako uniwersalny dla każdej wersji kolorystycznej lub konstrukcyjnej.
Jak dobrać właściwą część do XS 01Z011?
Skrót XS i oznaczenie 01Z011 identyfikują rodzinę urządzenia, ale przed zakupem warto porównać także pełne oznaczenie z tabliczki znamionowej oraz numer katalogowy starej części. W przypadku części wspólnych dla Zelmer i Bosch zachowaj wszystkie cyfry, ukośniki i końcówki oznaczeń.
Zwróć uwagę na:
- numer katalogowy części, na przykład 6012011030 dla filtra wylotowego lub 6012011011 dla filtra ochrony silnika;
- typ worka i sposób mocowania kołnierza;
- kształt, wymiary oraz punkty mocowania filtra;
- średnicę i konstrukcję przyłączy węża, rury lub ssawki;
- stronę montażu oraz kolor i wersję koła lub elementu obudowy;
- to, czy moduł elektroniczny jest przeznaczony do konkretnej wersji urządzenia.
Nie wybieraj części wyłącznie po zdjęciu. Identyczne złącze lub zbliżony wygląd nie gwarantują zgodności elektrycznej ani mechanicznej. Jeżeli na tabliczce występuje dodatkowy kod wariantu, przepisz go w całości. Przy wątpliwościach przygotuj zdjęcie tabliczki znamionowej, oznaczenie starej części i zdjęcia mocowania — te dane pozwalają odróżnić warianty bez kupowania elementów na próbę.
Konserwacja odkurzacza
Regularnie wymieniaj worek, zanim zostanie całkowicie zapełniony, kontroluj filtry i usuwaj zatory z węża oraz ssawek. Nie odkurzaj cieczy, wilgotnego pyłu ani gorącego popiołu, jeżeli instrukcja tego nie dopuszcza. Nie zasłaniaj wlotu powietrza podczas pracy i przerwij używanie urządzenia po pojawieniu się dymu, zapachu spalenizny lub nietypowego iskrzenia.
FAQ
Czy słabe ssanie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź worek, filtry, wąż, rurę, ssawkę i szczelność klapy. Dopiero po wykluczeniu tych przyczyn należy badać silnik lub elektronikę.
Czy worek ZMB07K pasuje do każdego odkurzacza Zelmer?
Nie. Zestaw ZMB07K jest wskazywany dla XS 01Z011 oraz określonych typów worków, ale zgodność należy potwierdzić po oznaczeniu urządzenia i sposobie mocowania worka.
Czy można umyć filtr w odkurzaczu XS 01Z011?
Tylko wtedy, gdy dany filtr jest oznaczony jako zmywalny lub instrukcja przewiduje jego mycie. Filtr papierowy, fizelinowy albo inny jednorazowy należy wymienić. Każdy filtr po myciu musi całkowicie wyschnąć.
Jak sprawdzić, czy wąż jest zatkany?
Odłącz go od odkurzacza, rozciągnij i obejrzyj pod światło z obu stron. Brak widocznego prześwitu sugeruje zator. Sprawdź także pęknięcia i nieszczelności przy końcówkach.
Czy można dobrać filtr tylko po wymiarach?
Nie. Wymiar może być podobny w kilku wariantach, ale filtr może mieć inną strukturę, sposób mocowania lub funkcję. Porównaj numer katalogowy, kształt i dane urządzenia.
Co przygotować do doboru części?
Przepisz pełne oznaczenie z tabliczki znamionowej Zelmer XS 01Z011, sfotografuj starą część i jej mocowanie oraz opisz objaw. Przy częściach elektrycznych podaj także numer z etykiety podzespołu.
