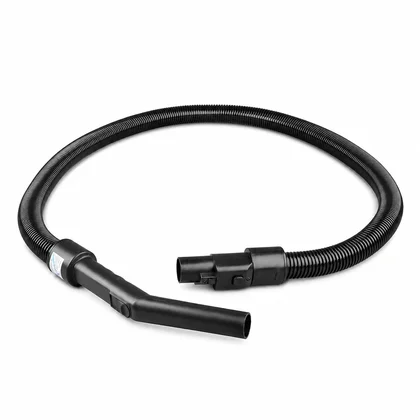

Wąż ssący do odkurzacza Zelmer XS 01Z011 / VC1002 Dot

Opis i zastosowanie

Wąż ssący do odkurzacza Zelmer XS 01Z011 jest zamiennikiem wykonanym przez AJS P.H.U. Łączy gniazdo w korpusie odkurzacza z rękojeścią, rurą i ssawką. Przez elastyczny przewód przepływa powietrze z zanieczyszczeniami do worka. Wąż ma cienką końcówkę przeznaczoną do gniazda w korpusie.

W odkurzaczach tej konstrukcji wąż współpracuje z gniazdem węża, jego uszczelką, rękojeścią oraz rurą teleskopową. Dokumentacja serwisowa urządzeń z rodziny VC1002 rozróżnia gniazdo węża i jego uszczelkę, dlatego przed zakupem trzeba porównać także kształt mocowania, a nie tylko nazwę modelu.

Objawy uszkodzenia

• odkurzacz wyraźnie słabiej zbiera kurz mimo drożnego filtra i pustego albo prawidłowo założonego worka;
• podczas pracy słychać syczenie przy końcówce, rękojeści lub na zgięciu przewodu;
• wąż jest pęknięty, przetarty, rozciągnięty albo zgnieciony;
• rękojeść lub końcówka wysuwa się z gniazda albo zbyt luźno łączy się z rurą;
• po poruszaniu wężem siła ssania zmienia się, ponieważ pęknięcie chwilowo się zamyka;
• wąż odłącza się od korpusu, a zatrzask lub mocowanie nie utrzymuje go stabilnie.

Pęknięty wąż powoduje nieszczelność układu ssącego, ale sam spadek siły ssania nie jest jeszcze dowodem jego uszkodzenia.

Możliwe przyczyny

Podobne objawy powodują również pełny worek, zatkany filtr, niedrożna rura, zablokowana ssawka, nieszczelność uszczelki gniazda węża albo uszkodzona rękojeść. Jeżeli odkurzacz pracuje głośniej, szybko się nagrzewa lub traci moc bez widocznego uszkodzenia węża, przyczyny trzeba szukać także w drożności całej drogi przepływu powietrza i w zespole silnika.

Diagnostyka krok po kroku

1. Sprawdź worek i filtry. Odłącz odkurzacz od zasilania, otwórz komorę worka i sprawdź, czy worek nie jest przepełniony oraz czy filtry nie są zatkane. Prawidłowo założony, drożny worek i czyste filtry oznaczają, że można przejść do kontroli przewodu. Jeżeli są pełne lub zabrudzone, najpierw je wymień albo oczyść zgodnie z instrukcją urządzenia.

1. Sprawdź rurę i ssawkę. Odłącz rurę od rękojeści i usuń widoczny zator. Jeżeli po zdjęciu rury przepływ powietrza wraca, przyczyną nie jest wąż. Zablokowana ssawka lub rura wymaga oczyszczenia, a nie wymiany przewodu.

1. Obejrzyj wąż na całej długości. Zegnij go delikatnie w kilku miejscach i sprawdź, czy nie pojawiają się szczeliny, rozdarcia albo trwałe odkształcenia. Widoczne pęknięcie, przetarcie lub rozszczelnienie potwierdza konieczność wymiany. Taśma klejąca może chwilowo ograniczyć zasysanie powietrza, ale nie przywraca trwałej szczelności i elastyczności.

1. Sprawdź szczelność połączeń. Skontroluj cienką końcówkę przy korpusie, rękojeść oraz połączenie z rurą. Końcówka powinna wejść do gniazda do oporu i nie wypadać podczas lekkiego poruszania. Jeżeli przewód jest cały, ale połączenie jest luźne, przyczyną może być uszkodzone gniazdo, zatrzask, rękojeść lub uszczelka w korpusie.

1. Porównaj elementy przed zakupem. Przyłóż nowy wąż do starego i porównaj końcówkę do korpusu, końcówkę rękojeści, sposób blokowania, długość oraz położenie uchwytów. Zgodność samej marki Zelmer nie wystarcza do potwierdzenia dopasowania.

Kiedy wymienić, a kiedy nie kupować węża

Wymień wąż, gdy jego przewód lub końcówka są pęknięte, przetarte, trwale odkształcone albo nieszczelne, a połączenia mają właściwy kształt. Wymiana jest uzasadniona także wtedy, gdy rękojeść odkleja się od przewodu i nie można jej trwale zamocować.

Nie kupuj węża tylko dlatego, że odkurzacz słabiej zasysa. Najpierw sprawdź worek, filtry, rurę, ssawkę oraz uszczelkę gniazda. Nowy przewód nie usunie zatoru, niesprawnej uszczelki gniazda ani problemu z silnikiem. Jeżeli po założeniu szczelnego węża odkurzacz nadal słabo pracuje, potrzebna jest dalsza diagnostyka urządzenia.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

1. Ustaw odkurzacz na stabilnym podłożu i wyjmij wtyczkę z gniazdka.
2. Odłącz rurę oraz ssawkę od rękojeści.
3. Zwolnij blokadę węża przy korpusie, jeżeli występuje, i wyjmij cienką końcówkę z gniazda. Nie ciągnij za karbowaną część przewodu.
4. Porównaj stare i nowe mocowanie. Jeżeli wtyk lub zatrzask ma inny kształt, przerwij montaż i dobierz właściwy wariant.
5. Wsuń końcówkę nowego węża do gniazda w korpusie do oporu. Zamocuj rękojeść, rurę i ssawkę bez skręcania przewodu.
6. Sprawdź, czy wąż obraca się i zgina bez naprężeń, a końcówki nie wysuwają się przy lekkim pociągnięciu.
7. Po podłączeniu odkurzacza sprawdź siłę ssania, brak syczenia oraz stabilność połączeń. Jeżeli pojawia się nieszczelność albo nietypowy hałas, wyłącz urządzenie i ponownie sprawdź mocowanie oraz uszczelkę gniazda.

Wymienia się kompletny wąż ssący. Nie trzeba programować ani kalibrować tej części.

Dane techniczne

• Typ części: wąż ssący do odkurzacza;
• Producent części: AJS P.H.U.;
• Rodzaj: zamiennik;
• Kod części: WO2338;
• Alternatywne oznaczenie: A078;
• Końcówka do korpusu: cienka;
• Zastosowanie: odkurzacze Zelmer XS 01Z011 oraz VC1002 Dot.

Dobór części i zgodność

Przed zamówieniem odczytaj pełne oznaczenie z tabliczki znamionowej odkurzacza. Porównaj model, wariant, kształt cienkiej końcówki do korpusu, sposób blokowania oraz końcówkę rękojeści. W modelach Zelmer z podobnej rodziny mogą występować różne wersje gniazda, uszczelki i rękojeści. Numer części WO2338 lub A078 ułatwia wyszukanie zamiennika, ale nie zastępuje porównania mocowania ze starym wężem.

Pasuje do:

• Zelmer XS 01Z011;
• Zelmer VC1002 Dot.

FAQ

Czy pęknięcie przy końcówce wymaga wymiany całego węża?

Tak, jeżeli przewód traci szczelność albo końcówka odkleja się od karbowanego węża. Naprawa taśmą nie przywraca trwałego połączenia i może ograniczać ruch przewodu.

Czy słabe ssanie zawsze oznacza uszkodzony wąż?

Nie. Najpierw sprawdź worek, filtry, rurę, ssawkę i uszczelkę gniazda. Wąż wymienia się dopiero po potwierdzeniu pęknięcia, nieszczelności lub uszkodzenia mocowania.

Czy ten wąż wymaga programowania?

Nie. Jest to część mechaniczna. Po montażu trzeba sprawdzić prawidłowe zablokowanie końcówki, szczelność oraz działanie odkurzacza.

Jak rozpoznać właściwą wersję przed zakupem?

Porównaj pełne oznaczenie odkurzacza z tabliczki znamionowej oraz oba końce starego węża. Szczególnie ważne są cienka końcówka do korpusu, kształt rękojeści, sposób blokowania i dopasowanie do rury.
