Części do okapu Amica OK 9
Części do okapu Amica OK 9 obejmują elementy filtracji, oświetlenia, sterowania, obudowy i zespołu wentylatora. Przed zakupem ustal, czy słaby ciąg wynika z filtrów lub instalacji, czy z usterki silnika. Właściwy wariant części dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać, która część okapu Amica OK 9 wymaga wymiany?
W okapie wentylator i oświetlenie są sterowane oddzielnie, dlatego sposób działania poszczególnych funkcji pomaga zawęzić miejsce usterki. Brak światła nie przesądza o problemie z zasilaniem całego urządzenia, jeżeli silnik nadal pracuje. Podobnie sprawne lampy nie potwierdzają sprawności obwodu przełącznika i silnika.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje na żadnym biegu, nie działa też światło | gniazdo, przewód zasilający, połączenie wewnętrzne, zabezpieczenie lub wspólny zacisk zasilania | sprawdź inne urządzenie w gnieździe, obejrzyj wtyczkę i przewód; dalsze pomiary wykonuje się w obwodzie okapu | sprawne gniazdo wyklucza tylko awarię instalacji przed wtyczką, nie potwierdza zasilania przełączników |
| Światło działa, ale wentylator nie rusza | łącznik suwakowy silnika, przewody, zablokowany wirnik, kondensator silnika, jeśli występuje, albo uzwojenie silnika | sprawdź swobodę obrotu wirnika i ciągłość styków łącznika; technik może sprawdzić napięcie na wyjściu sterowania | napięcie docierające do silnika przy braku rozruchu kieruje diagnostykę na silnik, wirnik i kondensator; brak napięcia wskazuje obwód sterowania lub przewody |
| Działa tylko część prędkości | zużyte styki łącznika, poluzowane złącze albo przerwa w jednym odczepie uzwojenia | zmierz ciągłość odpowiednich torów przełącznika i skontroluj konektory | sprawne pozostałe biegi oznaczają, że nie należy od razu wymieniać całego silnika |
| Wentylator buczy, lecz nie rozpędza się | zablokowany lub ocierający wirnik, zużyte łożyskowanie, niesprawny kondensator albo uszkodzenie silnika | po odłączeniu zasilania obróć wirnik ręką i sprawdź, czy nic o niego nie ociera | swobodny obrót nie wyklucza usterki elektrycznej; ciężki obrót wskazuje problem mechaniczny wymagający usunięcia przed kolejną próbą |
| Silnik pracuje, ale okap słabo usuwa opary | zabrudzony filtr tłuszczowy, zużyte filtry węglowe, niedrożny przewód, zamknięta klapa zwrotna lub zbyt mały dopływ powietrza | porównaj działanie po oczyszczeniu filtrów i sprawdź drożność wylotu oraz tryb pracy | prawidłowe obroty wentylatora przy małym przepływie częściej kierują diagnostykę na filtry i instalację niż na silnik |
| Nie działa samo oświetlenie | przepalona żarówka, uszkodzona oprawka, łącznik światła albo przewód | obejrzyj żarówkę i oprawkę, a następnie sprawdź ciągłość łącznika po odłączeniu przewodów | nowa żarówka, która nadal nie świeci, nie uzasadnia wymiany silnika ani przełącznika jego biegów |
Słaby ciąg nie zawsze oznacza uszkodzony silnik
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest kierowane przewodem poza pomieszczenie. Trzeba wtedy sprawdzić drożność rury, jej połączenie z króćcem, klapę zwrotną i kratkę wylotową. Zgnieciony przewód, nagromadzony tłuszcz albo niedostateczny dopływ świeżego powietrza mogą ograniczyć przepływ mimo prawidłowych obrotów wentylatora.
W trybie pochłaniacza powietrze wraca do kuchni po przejściu przez filtry węglowe. Nasycony wkład może przestać skutecznie pochłaniać zapachy i jednocześnie zwiększać opór przepływu. Filtrów węglowych przeznaczonych do tej konstrukcji nie należy myć, jeśli producent konkretnego wkładu nie oznaczył go jako regenerowalny. W tej rodzinie okapów mogą być stosowane dwa filtry montowane po bokach zespołu silnika, dlatego przed zakupem trzeba potwierdzić typ mocowania i liczbę wkładów.
Metalowy filtr przeciwtłuszczowy należy regularnie odtłuszczać. Jeśli siatka jest rozerwana, rama odkształcona albo zatrzask nie utrzymuje kasety, potrzebna jest wymiana. Sam wymiar zewnętrzny nie wystarcza — istotne są również grubość ramy, położenie uchwytu i sposób oparcia filtra w obudowie. Dostępne warianty można porównać w kategorii filtrów do okapów Amica.

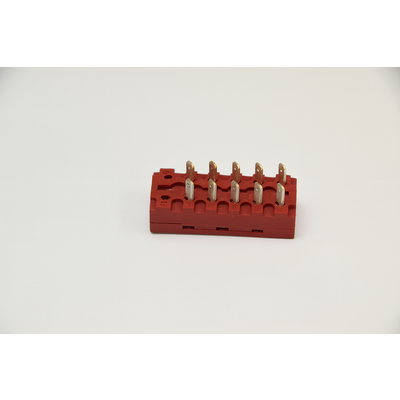

Jak sprawdzić łącznik suwakowy?
Przed pomiarem odłącz okap od zasilania i upewnij się, że nie może zostać przypadkowo włączony. Zrób wyraźne zdjęcie przewodów, oznacz konektory i dopiero wtedy odłącz badany łącznik. Nie ustalaj funkcji przewodów wyłącznie na podstawie ich kolorów.
Multimetr ustaw na pomiar ciągłości albo najniższy zakres rezystancji. Punkty pomiarowe wybiera się zgodnie z układem styków konkretnego łącznika:
- w pozycji wyłączonej tor roboczy powinien pozostawać rozwarty;
- po przesunięciu suwaka na dany bieg odpowiedni styk wspólny i wyjściowy powinny uzyskać ciągłość;
- niestabilny wynik podczas lekkiego poruszania suwakiem może wskazywać na wypalone lub zabrudzone styki;
- brak ciągłości tylko na jednym ustawieniu pozwala podejrzewać konkretny tor łącznika, lecz należy jeszcze wykluczyć konektor i przewód.
Rezystancja zamkniętego styku powinna być bardzo mała, z uwzględnieniem rezystancji przewodów pomiarowych. Wskazanie przerwy na mierniku ma znaczenie tylko wtedy, gdy poprawnie rozpoznano zaciski badanego toru. Łącznik światła i łącznik prędkości silnika nie są zamienne tylko dlatego, że mają podobny suwak lub obudowę.
Kontrola silnika i wentylatora
Po zdjęciu filtrów sprawdź, czy na obudowie silnika, przewodach i konektorach nie ma nadpaleń, stopionych izolacji lub dużych ilości tłuszczu. Wirnik powinien obracać się bez ocierania o osłonę. Pęknięta kratka, poluzowane mocowanie albo obcy przedmiot mogą powodować hałas podobny do zużycia silnika.
Po odłączeniu złącza silnika można zbadać ciągłość uzwojeń pomiędzy przewodem wspólnym a wyprowadzeniami poszczególnych prędkości, ale tylko według schematu lub oznaczeń konkretnego zespołu. Nie istnieje jedna prawidłowa rezystancja dla wszystkich silników stosowanych w okapach. Przerwa w uzwojeniu jest nieprawidłowa, natomiast sama obecność mierzalnej rezystancji nie potwierdza, że silnik zachowuje się poprawnie po rozgrzaniu i pod obciążeniem.
Pomiar napięcia na wyjściu łącznika oraz przy silniku odbywa się przy odsłoniętych obwodach sieciowych. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Jeżeli właściwe napięcie dochodzi do silnika, a wirnik jest drożny i nie rusza, należy sprawdzić kondensator silnika, o ile występuje w danym wykonaniu, oraz sam silnik. Próba podłączania silnika bezpośrednio do sieci bez potwierdzonego schematu może spowodować porażenie lub uszkodzenie uzwojeń.

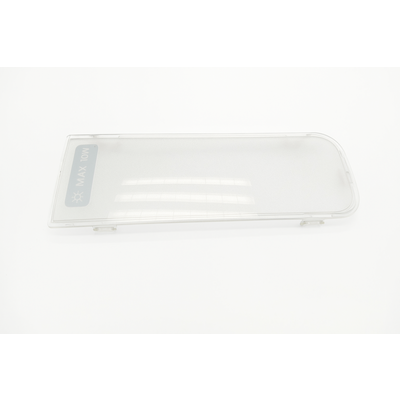

Oświetlenie, oprawka i klosz
W wariantach tej konstrukcji spotykane jest oświetlenie z gwintem E14. Przed zakupem sprawdź oznaczenie na starej żarówce i oprawce: napięcie, trzonek, maksymalną dopuszczalną moc oraz wymiary bańki. Część podobna wizualnie może nie zmieścić się pod kloszem albo nadmiernie nagrzewać oprawę. Jeśli dokumentacja i oznaczenie urządzenia wskazują maksymalnie 40 W, nie wolno stosować źródła o większej mocy.
Gdy nowa, prawidłowo dobrana żarówka nie działa, obejrzyj blaszkę kontaktową i ślady przegrzania w obsadzie. Nadtopiona lub zwęglona oprawka wymaga wymiany, a nie tylko czyszczenia. Brak widocznych uszkodzeń nie wyklucza przerwy w przewodzie ani niesprawnego łącznika oświetlenia.
Dostęp i wymiana części
- Odłącz okap od zasilania, poczekaj na ostygnięcie oświetlenia i zabezpiecz płytę grzewczą.
- Podtrzymując filtr od spodu, zwolnij jego zatrzask i opuść kasetę. Nie puszczaj jej po odblokowaniu, ponieważ może spaść na płytę.
- Jeżeli zamontowano filtry węglowe, odblokuj je przy bokach zespołu wentylatora zgodnie z kierunkiem mocowania danego wkładu.

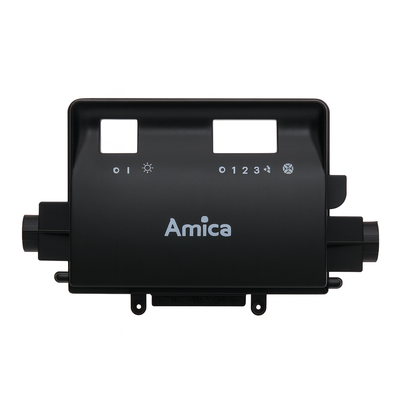

- Po zdjęciu filtrów uzyskuje się dostęp do oświetlenia oraz części dolnych mocowań. Dostęp do łączników wymaga demontażu panelu sterowania, a do górnych elementów silnika lub przewodu — niekiedy również osłony komina.
- Przed odłączeniem przewodów wykonaj zdjęcia i oznacz każde połączenie. Nową część porównaj ze starą pod względem numeru, liczby zacisków, mocowania i położenia elementów sterujących.
- Po montażu sprawdź, czy przewody nie dotykają wirnika, filtry są prawidłowo zatrzaśnięte, a żaden element obudowy nie drga.
Przy wymianie silnika należy podeprzeć cały zespół przed zwolnieniem mocowań. Nie przenoś starego wirnika do nowego silnika bez sprawdzenia zgodności osi, kierunku obrotów i wyważenia. Po naprawie wykonaj krótką próbę każdego biegu oraz oświetlenia, obserwując dźwięk, drgania i przepływ powietrza.
Jak dobrać części do okapu Amica OK 9?
Samo oznaczenie OK 9 lub podobieństwo zdjęcia nie musi identyfikować wersji technicznej. Do doboru przygotuj:
- pełny model z tabliczki znamionowej;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny;
- numer odczytany ze starej części, jeśli jest widoczny;
- w przypadku filtra: dokładne wymiary ramy, grubość i położenie zatrzasku;
- w przypadku łącznika: liczbę oraz układ zacisków i pozycje suwaka;
- w przypadku silnika: oznaczenie zespołu, mocowania, złącza i wariant wirnika.
Tabliczka okapu znajduje się zwykle wewnątrz obudowy, za metalowymi filtrami przeciwtłuszczowymi. Jeżeli odczytany model różni się od OK 9, przejdź do właściwej kategorii części do okapów Amica zamiast dobierać element wyłącznie po wyglądzie.
FAQ – części i naprawa okapu Amica OK 9
Dlaczego okap słabo ciągnie mimo pracy na najwyższym biegu?
Najpierw oczyść filtr przeciwtłuszczowy i sprawdź drożność przewodu, klapy oraz wylotu. W trybie pochłaniacza oceń zużycie filtrów węglowych. Silnik należy podejrzewać dopiero wtedy, gdy wirnik rzeczywiście nie osiąga właściwych obrotów albo pracuje niestabilnie.
Czy działające światło oznacza, że zasilanie okapu jest sprawne?
Potwierdza jedynie działanie części wspólnego zasilania i obwodu oświetlenia. Wentylator ma osobny łącznik, przewody i obwody silnika, które nadal mogą być uszkodzone.
Czy filtr węglowy można umyć i zamontować ponownie?
Standardowego filtra węglowego do tej starszej konstrukcji nie należy myć. Po nasyceniu wymienia się go na nowy. Regeneracja jest dopuszczalna wyłącznie wtedy, gdy producent konkretnego wkładu wyraźnie przewidział taką procedurę.
Co oznacza, gdy działa tylko jeden bieg wentylatora?
Możliwa jest usterka styków łącznika, konektora, przewodu lub jednego odczepu uzwojenia. Działający bieg pokazuje, że silnik może się obracać, ale nie rozstrzyga sprawności wszystkich jego uzwojeń.
Czy można dobrać łącznik suwakowy po kształcie frontu?
Nie. Front lub suwak może pasować mechanicznie do kilku przełączników o innym układzie styków. Trzeba porównać numer części, liczbę zacisków, schemat połączeń i funkcję łącznika.
Jakie dane są potrzebne do dobrania silnika lub filtra?
Podaj model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Warto dołączyć zdjęcie całej tabliczki oraz oznaczeń starego podzespołu, zachowując wszystkie zera i znaki.
