Części do okapu Amica OSC 511
Części do okapu Amica OSC 511 obejmują między innymi filtry, elementy dmuchawy, przełączniki, przewody i oświetlenie. Słabe pochłanianie, hałas, brak jednego biegu lub niedziałająca lampka nie wskazują od razu jednej części. Przed zakupem ustal przyczynę usterki, a zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak ustalić, której części wymaga okap Amica OSC 511?
W okapie o podobnych objawach mogą być uszkodzone zupełnie różne elementy. Brak ciągu może wynikać z zapchanego filtra lub niedrożnego przewodu, ale również z problemu z wirnikiem albo silnikiem. Gdy oświetlenie działa, a wentylator nie, zasilanie dociera przynajmniej do części urządzenia, lecz nie potwierdza to sprawności przełącznika biegów, przewodów ani obwodu silnika.
Przydatna kolejność kontroli to:
- Ustalenie, czy okap pracuje jako wyciąg, czy jako pochłaniacz.
- Sprawdzenie filtrów, drożności wylotu i swobody obracania się wirnika.
- Oględziny suwaków, złączy, przewodów i oprawek oświetlenia.
- Pomiary odłączonych podzespołów.
- Dopiero na końcu wybór silnika, przełącznika lub kompletnej dmuchawy.
Objawy i możliwe przyczyny
| Objaw | Co może go powodować | Jak zawęzić diagnozę |
| Okap nie reaguje, nie działa też lampka | brak zasilania, uszkodzony przewód sieciowy, zacisk przewodu, połączenie wewnętrzne lub wspólny styk sterowania | sprawdź gniazdo innym odbiornikiem, a po odłączeniu okapu obejrzyj przewód, zaciski i ślady przegrzania |
| Lampka działa, ale silnik nie rusza | przełącznik nadmuchu, rozłączone złącze, zablokowany wirnik, uszkodzenie silnika albo kondensatora, jeśli występuje w danym wykonaniu | sprawdź ręcznie swobodę wirnika i ciągłość obwodów po odłączeniu podzespołów |
| Działa tylko jeden lub dwa biegi | zużyty suwak, wypalony styk, przerwany przewód lub uszkodzenie jednego z odczepów uzwojenia | porównaj działanie styków przełącznika oraz ciągłość poszczególnych torów silnika |
| Silnik buczy, lecz nie startuje | mechaniczne zablokowanie, zużycie silnika lub utrata pojemności kondensatora pracy | najpierw sprawdź, czy wirnik obraca się lekko; pomiar kondensatora ma sens tylko wtedy, gdy dany wariant go posiada |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr, nasycony filtr węglowy, niedrożny lub zagięty przewód, niewłaściwe ustawienie trybu, ocierający wirnik albo osłabiony silnik | rozróżnij pracę w obiegu otwartym i zamkniętym, a następnie kontroluj drogę przepływu od filtra do wylotu |
| Pojawiło się stukanie lub tarcie | poluzowane mocowanie, uszkodzony wirnik, kontakt wirnika z obudową albo ciało obce w dmuchawie | przy odłączonym zasilaniu obróć wirnik i sprawdź, czy zachowuje stały odstęp od obudowy |
| Nie działa tylko oświetlenie | źródło światła, oprawka, przewód lampki lub suwak oświetlenia | zacznij od źródła światła o parametrach zgodnych z oznaczeniem urządzenia; obejrzyj oprawkę pod kątem nadpalenia |
Okap działa, ale słabo pochłania zapachy
Najpierw ustal tryb pracy. Wyciąg odprowadza powietrze przewodem na zewnątrz, natomiast pochłaniacz oczyszcza je przez filtr z węglem aktywnym i zwraca do pomieszczenia.
W trybie wyciągu filtr węglowy nie poprawi drożności instalacji. Należy skontrolować filtr przeciwtłuszczowy, wylot o średnicy właściwej dla okapu, zagięcia przewodu, kratkę oraz ewentualną klapę zwrotną. Słaby przepływ przy prawidłowej pracy silnika może być skutkiem długiego, zwężonego lub zabrudzonego kanału, a nie awarii dmuchawy.
W trybie pochłaniacza stopniowy powrót zapachów zwykle wskazuje na nasycenie filtra węglowego. Takiego filtra nie należy myć, jeśli producent nie oznaczył go jako regenerowalny. Dla wariantu OSC511W o kodzie 1060329 producent wskazuje filtr FWU 50, ale przy skróconym oznaczeniu OSC 511 zgodność trzeba jeszcze potwierdzić z kodem wyrobu. Dostępne filtry można porównać w kategorii filtrów do okapów Amica.
Filtr przeciwtłuszczowy odpowiada za zatrzymywanie tłuszczu przed dmuchawą. W zależności od wykonania może być metalowy, przeznaczony do regularnego mycia, albo włókninowy, wymagający wymiany. Nie należy dobierać go wyłącznie według szerokości obudowy okapu — liczą się wymiary wkładu, sposób mocowania i kod urządzenia.
Jak sprawdzić silnik, przełącznik i kondensator?
Przed pomiarem wyjmij wtyczkę z gniazda i upewnij się, że urządzenie nie może zostać przypadkowo włączone. Zrób zdjęcie połączeń przed odpięciem konektorów. Nie opieraj się na kolorach przewodów, ponieważ ich funkcje mogą się różnić między silnikami i seriami produkcyjnymi.
Kontrola mechaniczna dmuchawy
Po zdjęciu filtra uzyskuje się dostęp do wnętrza płaskiego okapu i można obejrzeć wirnik. Powinien obracać się bez wyraźnego ocierania, blokowania oraz dużego luzu. Warstwa tłuszczu, odkształcona obudowa lub pęknięte mocowanie mogą powodować hałas i utrudniać rozruch. Swobodny obrót nie potwierdza jednak sprawności elektrycznej silnika.
Pomiar przełącznika suwakowego
Odłącz przewody od badanego przełącznika, oznaczając ich położenie. Multimetr ustaw na test ciągłości albo niski zakres rezystancji. Dla każdej pozycji suwaka sprawdź, które styki zostają zwarte. Brak przejścia na jednej pozycji, mimo prawidłowego działania pozostałych, może wskazywać na zużyty lub wypalony styk.
Pomiar wykonany bez odłączenia przewodów może prowadzić do fałszywego wyniku, ponieważ miernik widzi również silnik i pozostałe połączenia. Sam prawidłowy test statyczny nie wyklucza styku, który przerywa pod obciążeniem.
Pomiar uzwojeń silnika
Wiązkę silnika trzeba odłączyć od sterowania. Następnie, korzystając ze schematu konkretnego silnika, można sprawdzić ciągłość między przewodem wspólnym a wejściami poszczególnych biegów. Przerwa w jednym torze przy zachowanej ciągłości pozostałych może oznaczać uszkodzony przewód, konektor albo odczep uzwojenia.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich silników stosowanych w kategorii OSC 511. Wartość zależy od wykonania i punktów pomiarowych. Test omomierzem wykrywa przerwę lub niektóre zwarcia, ale nie potwierdza zachowania silnika po rozgrzaniu ani stanu izolacji pod napięciem. Badanie izolacji odpowiednim miernikiem powinien wykonywać technik posiadający wymagane kwalifikacje.
Kontrola kondensatora
Jeżeli w danej dmuchawie występuje kondensator pracy, jego pojemność należy zmierzyć po odłączeniu przynajmniej jednego wyprowadzenia i bezpiecznym rozładowaniu zgodnie z procedurą serwisową. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na obudowie części — nie z uniwersalną wartością dla okapów.
Znacznie obniżona pojemność może tłumaczyć buczenie, trudny rozruch lub spadek momentu. Prawidłowa pojemność nie wyklucza wszystkich usterek kondensatora, a wymiana tej części bez poprawy oznacza konieczność powrotu do kontroli zasilania silnika, uzwojeń i obciążeń mechanicznych.
Pomiar napięcia w pracującym okapie jest czynnością serwisową. Wymaga odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i narzędzi. Nie jest przeznaczony dla osoby bez przygotowania. Technik może dzięki niemu rozróżnić brak zasilania na wyjściu przełącznika od silnika, który otrzymuje właściwe zasilanie, lecz nie pracuje.
Dostęp do części i wymiana
W tym typie okapu podstawowy dostęp prowadzi od spodu, po zdjęciu filtra przeciwtłuszczowego. W zależności od kodu wyrobu dalszy demontaż może wymagać zdjęcia osłony dmuchawy, panelu suwaków albo elementu oświetlenia. Nie należy rozpoczynać od odkręcania okapu od szafki, jeśli część jest dostępna od strony komory filtra.
Podczas wymiany:
- odłącz urządzenie od zasilania i zabezpiecz płytę grzewczą;
- sfotografuj połączenia oraz oznacz konektory przed ich rozłączeniem;
- nie ciągnij za przewody — chwytaj za konektor;
- oczyść powierzchnie przylegania i usuń tłuszcz z obszaru montażu;
- przełóż tuleje, podkładki i osłony przewodów tylko wtedy, gdy są przewidziane w nowej części;
- po montażu sprawdź, czy przewody nie dotykają wirnika ani ostrej krawędzi;
- przed uruchomieniem ręcznie obróć wirnik i zamontuj filtr przeciwtłuszczowy.
Nie wolno próbować silnika przez przypadkowe podłączanie przewodów do napięcia sieciowego ani omijać przełącznika prowizorycznymi mostkami. Różne wyprowadzenia mogą odpowiadać za biegi, przewód wspólny i kondensator.
Jak dobrać części do Amica OSC 511?
Samo oznaczenie „OSC 511” może nie identyfikować wariantu wykonania. Tabliczka znamionowa okapu znajduje się zwykle wewnątrz obudowy i jest widoczna po zdemontowaniu filtra. Do doboru przygotuj:
- pełny model, wraz z literą wariantu, jeśli występuje;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.

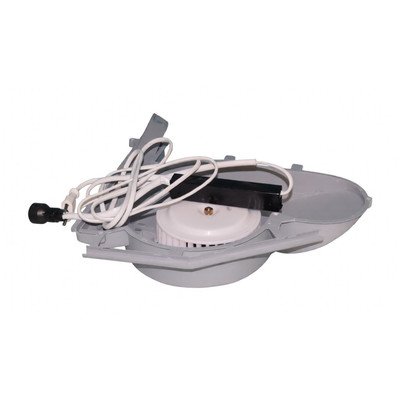

Przy silniku lub kompletnej dmuchawie porównuje się mocowanie, kształt i stronę wirnika, liczbę biegów, schemat wyprowadzeń oraz złącza. Przy przełączniku ważny jest układ styków i długość suwaka, a przy oświetleniu rodzaj oprawki, dopuszczalna moc i wymiary klosza. Filtry wymagają porównania wymiarów, materiału i sposobu osadzenia.
Podobny wygląd nie wystarcza: dwa silniki mogą pasować do obudowy, lecz mieć inne uzwojenia lub kolejność wyprowadzeń. Tak samo żarówka z identycznym gwintem nie musi mieć mocy dopuszczonej dla oprawy i klosza. Jeśli tabliczka jest nieczytelna, warto przesłać jej zdjęcie razem ze zdjęciem starej części i oznaczeniami widocznymi na podzespole. Pozostałe rodziny urządzeń znajdziesz w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OSC 511
Dlaczego wentylator nie działa, chociaż oświetlenie jest sprawne?
Oświetlenie i dmuchawa mają oddzielne obwody sterowania. Sprawna lampka potwierdza obecność zasilania w okapie, ale nie sprawność suwaka nadmuchu, wiązki silnika, kondensatora ani uzwojeń. Zacznij od sprawdzenia swobody wirnika i styków przełącznika.
Czy buczenie oznacza uszkodzony silnik?
Nie zawsze. Buczący silnik może być mechanicznie zablokowany albo mieć problem z kondensatorem pracy, jeżeli taki element występuje. Gdy wirnik obraca się z oporem, najpierw trzeba usunąć przyczynę tarcia. Jeśli obraca się swobodnie, potrzebne są pomiary obwodu silnika.
Czy filtr węglowy jest potrzebny przy podłączeniu okapu do wentylacji?
Filtr węglowy jest przeznaczony przede wszystkim do trybu pochłaniacza, w którym powietrze wraca do kuchni. W trybie wyciągu zapachy są odprowadzane kanałem, dlatego należy przede wszystkim zadbać o filtr przeciwtłuszczowy i drożność przewodu.
Czy można dobrać silnik tylko według zdjęcia i liczby przewodów?
Nie. O zgodności decydują także mocowanie, wirnik, liczba biegów, parametry elektryczne i funkcje poszczególnych wyprowadzeń. Kolory przewodów nie są wystarczającą podstawą do ich podłączenia.
Jakie dane są potrzebne do zamówienia części?
Dla urządzeń Amica należy podać model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Dane znajdują się na tabliczce wewnątrz okapu, zwykle dostępnej po zdjęciu filtra.
