Części do okapu Amica OTB 514
Części do okapu Amica OTB 514 obejmują filtry, elementy wysuwanego panelu, przełączniki, silnik wentylatora i oświetlenie. Słaby ciąg nie zawsze oznacza awarię silnika — przyczyną może być zabrudzony filtr lub niedrożny wylot. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak działa okap Amica OTB 514 i które części mogą wymagać wymiany?
OTB 514 jest okapem teleskopowym montowanym pod szafką. Wysunięcie panelu czołowego może automatycznie uruchamiać wybrane funkcje, dlatego w diagnostyce znaczenie mają nie tylko silnik i przełączniki, ale również mechanizm wysuwu oraz mikroprzełącznik wykrywający położenie panelu.
W rodzinie OTB 514 zastosowano trzystopniową regulację wentylatora i przełącznik trybu pracy:
- M – po wysunięciu panelu uruchamia się silnik, bez oświetlenia;
- T – po wysunięciu panelu uruchamiają się silnik i oświetlenie;
- L – działa samo oświetlenie, niezależnie od położenia panelu.
Takie sterowanie pomaga zawęzić przyczynę usterki. Jeżeli światło działa w pozycji L, ale wysunięcie panelu w trybie M lub T nie uruchamia wentylatora, zasilanie okapu nie jest całkowicie przerwane. Warto wtedy skontrolować mechaniczne uruchamianie mikroprzełącznika, sam mikroprzełącznik, przełącznik trybu, połączenia oraz obwód silnika.
Objawy i kolejność diagnostyki
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje i nie świeci | brak zasilania, uszkodzony przewód, zacisk, przełącznik lub połączenie wewnętrzne | gniazdo przy użyciu sprawnego odbiornika, wtyczkę i przewód pod kątem uszkodzeń, działanie pozycji L | jeżeli gniazdo działa, a okap pozostaje całkowicie martwy, potrzebna jest kontrola ciągłości przewodu i toru zasilania |
| Światło działa, ale wentylator nie rusza | mikroprzełącznik panelu, przełącznik prędkości, przewody, zablokowany wirnik, silnik | reakcję na pełne wysunięcie panelu, swobodę ruchu wirnika po odłączeniu zasilania oraz styki przełączników | działające światło potwierdza tylko część toru zasilania; nie potwierdza sprawności sterowania silnikiem |
| Silnik buczy, rusza z opóźnieniem lub zatrzymuje się | opór mechaniczny, tłuszcz na wirniku, zużycie silnika, uszkodzenie kondensatora w wariancie, który go wykorzystuje | czy wirnik obraca się lekko i nie ociera, czy silnik nie ma nadpaleń oraz zapachu przegrzanej izolacji | swobodny wirnik nie wyklucza uszkodzenia elektrycznego; nadmierne grzanie wymaga przerwania próby |
| Okap pracuje, lecz słabo usuwa opary | zabrudzone filtry, zablokowane klapki, niedrożna lub załamana rura, brak dopływu powietrza do kuchni | stan filtrów, drożność wylotu, otwieranie klapek i przebieg przewodu | poprawna praca silnika nie oznacza prawidłowego przepływu powietrza |
| Zapachy pozostają mimo pracy urządzenia | zużyty albo niewłaściwie założony filtr węglowy, praca bez filtra w trybie pochłaniacza | obecność i ułożenie filtra 6/OTB oraz czas jego eksploatacji | filtr węglowy pochłania zapachy, ale nie zastępuje filtra przeciwtłuszczowego |
| Okap grzechocze lub wibruje | luźna osłona, filtr, klapki wylotowe, prowadnica, zabrudzony lub uszkodzony wirnik | czy hałas zmienia się po wysunięciu panelu lub zmianie biegu, stan mocowań i klapek | hałas zależny od położenia szuflady wskazuje raczej na prowadnicę lub element obudowy niż na uzwojenie silnika |
Okap nie uruchamia się po wysunięciu panelu
Najpierw wysuń panel do końca i sprawdź osobno pozycje M, T oraz L. Jeżeli pozycja L włącza światło, a M i T nie uruchamiają silnika, obejrzyj, czy ruch panelu dochodzi do mechanizmu mikroprzełącznika. Zabrudzenie, odkształcony element naciskowy albo zużyta prowadnica mogą sprawić, że sprawny elektrycznie wyłącznik nie zostanie przełączony.
Po odłączeniu okapu od sieci mikroprzełącznik można wypiąć z obwodu i zbadać omomierzem lub funkcją testu ciągłości. Stan styków powinien zmieniać się po naciśnięciu elementu wykonawczego. Brak zmiany wskazuje na uszkodzenie wyłącznika. Prawidłowy wynik nie potwierdza jednak, że panel rzeczywiście naciska go po złożeniu urządzenia — trzeba również sprawdzić współpracę części mechanicznych.
Wentylator pracuje słabo albo nie osiąga poszczególnych biegów
Zacznij od filtrów i kanału, ponieważ ograniczony przepływ może być mylony ze spadkiem obrotów. Następnie, przy odłączonym zasilaniu, sprawdź wirnik: powinien obracać się bez tarcia o obudowę i bez wyraźnych zacięć. Nagromadzony tłuszcz należy usunąć bez zalewania silnika, złączy i przełączników.
Uzwojenia silnika można skontrolować omomierzem dopiero po odłączeniu jego przewodów od pozostałego układu. Pomiar ma wykazać, czy nie występuje przerwa w używanym uzwojeniu lub odczepie prędkości. Nie należy porównywać wyniku z jedną „uniwersalną” rezystancją — zależy ona od wykonania silnika i wybranego odczepu. Sama ciągłość uzwojenia nie wykrywa pewnie zwarć międzyzwojowych ujawniających się dopiero pod obciążeniem.
Pomiar napięcia w pracującym okapie jest czynnością serwisową przy napięciu sieciowym. Wymaga odpowiednich kwalifikacji, zabezpieczeń i przyrządów. Nie jest przeznaczony dla osoby bez przygotowania. Serwisant może dzięki niemu rozróżnić brak sterowania od sytuacji, w której zasilanie dociera do silnika, lecz ten nie startuje.
Nie działa oświetlenie
Instrukcja rodziny OTB 514 przewiduje dwie żarówki z trzonkiem E14 o mocy nieprzekraczającej 40 W każda. Przed montażem należy jednak potwierdzić wykonanie posiadanego okapu i oznaczenie oprawki.
Jeśli nie świeci jedna lampa, zacznij od żarówki i jej gniazda. Wymontowaną żarówkę tradycyjną można sprawdzić omomierzem — przerwane włókno daje brak ciągłości. Gdy nie świecą obie, oprócz żarówek trzeba skontrolować przełącznik trybu L/T, wspólne połączenie i przewody oświetlenia. Ciemne, nadtopione lub luźne gniazdo należy wymienić; samo oczyszczenie nadpalonych styków może nie zapewnić trwałego i bezpiecznego połączenia.
Nie montuj źródła światła o wyższej mocy. Zamiana na LED powinna uwzględniać trzonek, napięcie zasilania, wymiary, temperaturę pracy i miejsce w osłonie — identyczny gwint nie przesądza o prawidłowej współpracy.

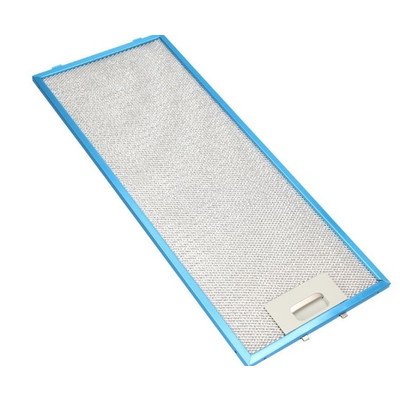

Filtr przeciwtłuszczowy i filtr węglowy 6/OTB
Filtr przeciwtłuszczowy zatrzymuje tłuszcz przed wentylatorem i wnętrzem obudowy. Metalowy filtr należy okresowo myć ciepłą wodą z łagodnym detergentem, a przed montażem dokładnie wysuszyć. Filtr zdeformowany, rozerwany albo niedający się oczyścić powinien zostać wymieniony. Nagromadzony tłuszcz zmniejsza przepływ powietrza, obciąża wentylator i zwiększa zagrożenie pożarowe.
Filtr węglowy 6/OTB stosuje się, gdy okap pracuje jako pochłaniacz i oczyszczone powietrze wraca do kuchni. Nie należy go myć. Instrukcja tej rodziny zaleca wymianę co około cztery miesiące przy normalnej eksploatacji, lecz intensywne smażenie może skrócić ten okres. Objawem zużycia jest przede wszystkim słabsze usuwanie zapachów mimo prawidłowego przepływu powietrza.
Dostępne filtry do okapów Amica dobieraj według zgodności z pełnym oznaczeniem urządzenia, a nie tylko według przybliżonego wymiaru wkładu.
Jak dostać się do filtrów, oświetlenia i wnętrza okapu?
Przed demontażem odłącz wtyczkę i upewnij się, że nie może zostać przypadkowo ponownie podłączona. Poczekaj również na ostygnięcie żarówek.
W konstrukcji OTB 514 dostęp od spodu uzyskuje się następująco:
- całkowicie wysuń panel czołowy;
- przesuń rygle zatrzasków dolnych osłon w kierunku środka okapu;
- przechyl osłony w dół i ostrożnie je wyjmij;
- przed dalszą pracą oznacz położenie przewodów i zrób zdjęcie złączy.
Filtr węglowy znajduje się przy kratce wlotowej silnika. Podczas montażu wprowadza się go pod kątem, a następnie wyrównuje w uchwytach. Osłona żarówek jest zabezpieczona elementem mocującym; nie należy jej podważać na siłę, ponieważ może pęknąć.
Filtry i lampy są dostępne od dołu, natomiast wymiana silnika, przewodu, sterowania lub prowadnic może wymagać dalszego rozebrania obudowy, odłączenia przewodu wentylacyjnego albo opuszczenia okapu z szafki. Sposób zależy od zabudowy i wariantu urządzenia. Przed odkręceniem mocowań podeprzyj korpus — po zwolnieniu śrub nie powinien wisieć na przewodzie zasilającym ani rurze.
Jak dobrać części do Amica OTB 514?
Nazwa OTB 514 nie zawsze wystarcza do identyfikacji wykonania. Przygotuj z tabliczki znamionowej:
- pełny model, łącznie z literą oznaczającą wariant;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Tabliczka okapu zwykle znajduje się na obudowie pod filtrami. Przy filtrze porównaj typ, wymiary i sposób mocowania. Przy oświetleniu sprawdź trzonek, moc, napięcie i gabaryty. W przypadku silnika, sterowania lub przełączników znaczenie mają również liczba i układ złączy, wersja wiązki, mocowania oraz zgodność katalogowa.
Nie przekładaj przewodów według kolorów ze zdjęcia podobnego okapu. Różne wersje silnika lub sterowania mogą mieć inne wyprowadzenia mimo podobnej obudowy. Jeżeli oznaczenia są nieczytelne, wykonaj zdjęcie całej tabliczki oraz starej części z widocznym numerem i złączami. Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OTB 514
Dlaczego okap działa tylko po całkowitym wysunięciu panelu?
W trybach M i T uruchomienie jest powiązane z położeniem wysuwanego panelu. Jeżeli reakcja występuje dopiero przy dociskaniu lub poruszaniu panelem, sprawdź prowadnice, element naciskający i mikroprzełącznik.
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź czystość filtrów, drożność przewodu, klapki wylotowe i dopływ powietrza do kuchni. Silnik podejrzewaj po wykluczeniu ograniczeń przepływu oraz kontroli wirnika i sterowania.
Jaki filtr węglowy pasuje do Amica OTB 514?
Dokumentacja rodziny OTB 514 wskazuje filtr typu 6/OTB. Przed zakupem potwierdź jednak pełny model, kod wyrobu i numer fabryczny, ponieważ sama nazwa handlowa nie musi identyfikować wariantu.
Czy filtr węglowy można umyć i założyć ponownie?
Standardowego filtra 6/OTB opisanego dla tego okapu nie należy myć. Po utracie zdolności pochłaniania zapachów wymienia się go na nowy.
Jak sprawdzić mikroprzełącznik wysuwanego panelu?
Po odłączeniu urządzenia i wypięciu wyłącznika z obwodu zmierz ciągłość jego styków przed naciśnięciem i po naciśnięciu. Wynik powinien się zmienić. Sprawdź też, czy panel faktycznie uruchamia wyłącznik po złożeniu.
Czy do OTB 514 można zamontować dowolną żarówkę E14?
Nie. Poza trzonkiem muszą zgadzać się napięcie, dopuszczalna moc, wymiary i warunki pracy pod osłoną. Dla rodziny OTB 514 instrukcja wskazuje E14 o mocy maksymalnie 40 W.
