Części do okapu Amica OTC 613
Części do okapu Amica OTC 613 obejmują filtry, włączniki, elementy wysuwanego frontu, oświetlenie i podzespoły wylotu powietrza. Słabe pochłanianie, hałas lub brak reakcji nie przesądzają jeszcze, którą część trzeba wymienić. Przed zakupem ustal przyczynę i sprawdź pełny wariant okapu, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Amica OTC 613 – wariant okapu ma znaczenie
OTC 613 to oznaczenie rodziny teleskopowych okapów o szerokości 60 cm, a nie pełna identyfikacja jednego wykonania. Występują między innymi warianty OTC613BG, OTC613WG i OTC613BGL, rozróżniane również kodami wyrobu. Mogą różnić się kolorem frontu, elementami obudowy, oświetleniem lub szczegółami wyposażenia.
Nie dobieraj panelu, narożnika, włącznika ani części elektrycznej wyłącznie po napisie „OTC 613”. Nawet jeśli złącze i obudowa wyglądają podobnie, inny kod części może oznaczać odmienne mocowanie, liczbę pozycji przełącznika albo sposób współpracy z wysuwanym frontem.
Jaka część może odpowiadać za objaw?
| Objaw | Co warto podejrzewać | Jak zacząć sprawdzanie | Co oznacza wynik |
| Okap słabo usuwa opary | zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny przewód, zablokowana klapka zwrotna, problem z napędem | ustal tryb pracy, obejrzyj filtry, wylot i przewód, sprawdź ruch klapki przy wyłączonym urządzeniu | drożne filtry nie potwierdzają sprawności silników; trzeba jeszcze wykluczyć instalację i sterowanie |
| Silniki pracują, ale okap jest głośniejszy | luźny filtr, drgający front, zabrudzony lub uszkodzony wirnik, zwężenie przewodu, luźna klapka | dociśnij prawidłowo filtry i front, poszukaj śladów ocierania oraz luźnych mocowań | hałas zmieniający się po dotknięciu obudowy zwykle wskazuje rezonans, a nie usterkę elektryczną |
| Nie działa jeden bieg | zużyty przełącznik biegów, wypięty przewód, uszkodzenie obwodu danego biegu lub silnika | po odłączeniu zasilania sprawdź złącza i przejścia styków przełącznika | brak przejścia tylko w jednej pozycji przemawia za uszkodzeniem przełącznika, ale nie wyklucza przewodu |
| Okap nie uruchamia się po wysunięciu frontu | ustawienie biegu „0”, przełącznik krańcowy, mechanizm frontu, włącznik biegów lub zasilanie | ustaw bieg roboczy, wysuń front do końca i sprawdź, czy mechanizm dochodzi do krańcówki | poprawna mechanika nie potwierdza działania elektrycznego styku krańcowego |
| Nie świeci oświetlenie, silniki działają | źródło światła, oprawka, przewód lub osobny włącznik oświetlenia | sprawdź parametry i stan źródła światła, następnie styki oraz przewody przy odłączonym zasilaniu | nowa żarówka bez efektu kieruje diagnostykę na oprawkę, włącznik i okablowanie |
| Nie działa nic | gniazdo, przewód zasilający, złącze, krańcówka, zespół przełączników lub obwód zasilania | potwierdź zasilanie gniazda innym odbiornikiem, potem wykonaj oględziny i pomiary ciągłości odłączonego okapu | obecność zasilania w gnieździe nie oznacza, że napięcie dociera przez wszystkie elementy okapu |
Okap słabo ciągnie – nie zaczynaj od wymiany silników
Najpierw ustal, czy OTC 613 pracuje jako wyciąg, czy jako pochłaniacz.
- W trybie wyciągu powietrze jest kierowane przewodem poza pomieszczenie. Filtr węglowy nie jest wtedy potrzebny i może niepotrzebnie zwiększać opór przepływu.
- W trybie pochłaniacza oczyszczone powietrze wraca do kuchni. Potrzebny jest filtr węglowy, a w okapie teleskopowym również prawidłowo poprowadzony wylot przefiltrowanego powietrza z zabudowy.

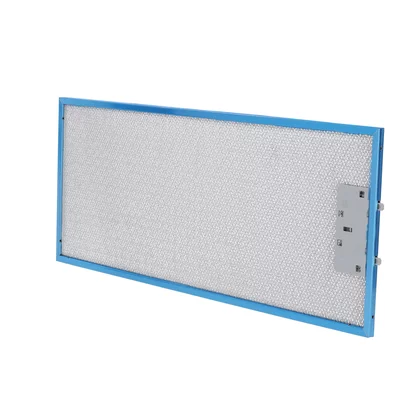

Filtr przeciwtłuszczowy
Aluminiowy filtr kasetowy zatrzymuje tłuszcz przed dostaniem się do wnętrza okapu. Zatkana siatka ogranicza przepływ, zwiększa hałas i obciąża napęd. W rodzinie OTC 613 spotykany jest filtr o wymiarach 200 × 496 × 9 mm, ale przed zakupem należy jeszcze potwierdzić kod wyrobu urządzenia oraz numer części.
Filtr wyjmij, zwalniając jego zatrzask i podtrzymując ramkę drugą ręką. Umyj go ręcznie delikatnym detergentem albo w zmywarce, jeżeli stan ramki na to pozwala. Przed montażem całkowicie go wysusz. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany. Nowy filtr jest potrzebny, gdy siatka jest rozerwana, zdeformowana, rozwarstwiona lub nie daje się zamocować bez luzu.
Producent zaleca czyszczenie filtra aluminiowego co najmniej raz w miesiącu podczas normalnej eksploatacji. Okapu nie należy uruchamiać bez zamontowanych filtrów przeciwtłuszczowych.
Filtr węglowy
W rodzinie OTC 613 jako kompatybilny z potwierdzonymi wariantami wskazywany jest filtr FWK 310, oznaczony numerem 1160664. Stosuje się go tylko przy pracy w obiegu zamkniętym. Filtr jednorazowy nie odzyskuje skuteczności po umyciu, ponieważ woda nie usuwa zaadsorbowanych zapachów w sposób przywracający jego właściwości.
Objawem nasycenia jest utrzymywanie się zapachów mimo prawidłowego przepływu powietrza i czystych filtrów tłuszczowych. Nie da się wiarygodnie ocenić zużycia wyłącznie po kolorze. Instrukcja właściwa dla rodziny urządzeń wskazuje wymianę co najmniej co dwa miesiące przy intensywnej eksploatacji odpowiednio częściej; rzeczywisty okres zależy od częstotliwości gotowania i rodzaju oparów.
Przewód i klapka zwrotna
Jeżeli silniki wyraźnie pracują, a wydajność pozostaje niska, sprawdź również:
- czy przewód nie jest zgnieciony za szafką;
- czy nie ma w nim osadu tłuszczu albo obcego przedmiotu;
- czy klapki zwrotne na króćcu mogą się swobodnie otwierać;
- czy redukcja średnicy i liczne ostre kolana nie dławią przepływu;
- czy do kuchni może napływać powietrze uzupełniające usuwane przez okap.
Klapka zablokowana w pozycji zamkniętej ogranicza wydajność, natomiast niedomykająca się może przepuszczać chłodne powietrze i zapachy do kuchni. Sam hałas silników nie dowodzi, że instalacja odprowadza powietrze prawidłowo.
Brak jednego biegu lub reakcji na wysunięcie frontu
W OTC 613 sterowanie znajduje się za wysuwanym frontem. Zależnie od wariantu stosowany jest przełącznik biegów oraz mechanizm krańcowy, który reaguje na położenie szuflady. Gdy okap działa tylko po poruszeniu frontem, sprawdź najpierw, czy prowadnice, narożniki i element uruchamiający krańcówkę nie są pęknięte albo przesunięte.
Po odłączeniu okapu od sieci można skontrolować miernikiem ciągłość styków wymontowanego przełącznika:
- Oznacz i sfotografuj położenie przewodów.
- Odłącz przewody od badanego elementu, aby pomiar nie obejmował równoległych obwodów.
- Ustaw multimetr na test ciągłości lub niski zakres rezystancji.
- Porównaj przejścia między zaciskami w pozycji „0” i na kolejnych biegach z układem styków oznaczonym na przełączniku lub schemacie konkretnej wersji.
Styk, który pozostaje rozwarty w pozycji roboczej, może być uszkodzony. Wynik ten nie rozstrzyga jednak, czy sprawne są przewody, połączenia z silnikami i same uzwojenia. Nie należy podawać uniwersalnego pinoutu ani zwierać zacisków na próbę – w rodzinie mogą występować włączniki dwu- i trzybiegowe o różnym układzie połączeń.
Jak sprawdzić silniki i instalację elektryczną?
OTC613BG jest konstrukcją z dwoma silnikami. Jeżeli wyraźnie słychać nierówną pracę, jeden z wirników może być zablokowany, zabrudzony lub pozbawiony zasilania. Po odłączeniu wtyczki i zdjęciu filtrów obejrzyj wnętrze latarką. Szukaj otarć, luźnych przewodów, nadtopionych złączy oraz osadu utrudniającego ruch wirnika.
Pomiar uzwojeń wykonuje się po odłączeniu przewodów silnika. Przerwa wskazywana przez miernik może oznaczać uszkodzone uzwojenie, zabezpieczenie termiczne albo połączenie wewnętrzne. Samo wykazanie skończonej rezystancji nie potwierdza jednak sprawności silnika pod obciążeniem, stanu łożysk ani poprawnego zasilania poszczególnych biegów. Nie należy porównywać wyniku z przypadkową wartością znalezioną dla innego okapu.
Pomiary napięcia sieciowego, próby pracy poza obudową oraz diagnostyka izolacji są przeznaczone dla wykwalifikowanego serwisanta. W układzie występuje napięcie około 230 V, a obracające się wirniki wymagają założonych osłon i właściwego chłodzenia. Nie wolno zasilać przypadkowych przewodów „na krótko” ani mostkować krańcówki.
Jeżeli nie działa żadna funkcja, pomiar ciągłości bezpiecznika lub zabezpieczenia może wskazać przerwę, ale jego wymiana bez ustalenia przyczyny jest niewłaściwa. Przepalenie mogło być skutkiem zwarcia przewodu, silnika albo innego elementu obwodu. Dopiero diagnostyka całej gałęzi pozwala zdecydować, czy wymienić część, czy naprawić podzespół.
Oświetlenie okapu
W potwierdzonym wariancie OTC613BG zastosowano oświetlenie halogenowe, natomiast listing części może obejmować także późniejsze zamienniki LED przeznaczone do określonych wykonań. Przed zakupem porównaj:
- rodzaj i trzonek źródła światła;
- napięcie oraz moc;
- wymiary oprawy;
- miejsce na źródło światła i temperaturę pracy;
- katalogowe przypisanie do kodu wyrobu.
To, że zamiennik pasuje mechanicznie do oprawki, nie oznacza automatycznie zgodności termicznej i elektrycznej. Jeśli nowe, prawidłowo dobrane źródło nie świeci, sprawdzenia wymagają oprawka, styki, przewody i osobny włącznik oświetlenia.
Dostęp do części i przygotowanie wymiany
Do tabliczki znamionowej oraz wielu elementów wewnętrznych uzyskuje się dostęp po zdjęciu aluminiowych filtrów. Przed demontażem:
- Odłącz okap od zasilania i potwierdź, że nie może zostać przypadkowo włączony.
- Wysuń front i zabezpiecz go przed gwałtownym wsunięciem.
- Zdejmij filtry, podtrzymując je, aby nie upadły na płytę grzewczą.
- Wykonaj zdjęcia przewodów, złączy, mocowań i ułożenia elementów.
- Nie ciągnij za przewody – chwytaj za obudowę konektora.
Filtr, źródło światła czy zewnętrzny narożnik można zwykle wymienić bez rozbierania całego zespołu napędowego. Dostęp do przełączników, krańcówki i silników może wymagać zdjęcia osłon korpusu lub części frontu. Kolejność śrub i zaczepów zależy od wariantu, dlatego nie należy podważać elementów na siłę. Jeżeli część nie wychodzi po zwolnieniu widocznych mocowań, sprawdź, czy nie pozostał ukryty zaczep albo przewód.
Po montażu upewnij się, że:
- przewody nie znajdują się przy wirnikach ani ostrych krawędziach;
- oba filtry są stabilnie zatrzaśnięte;
- front przesuwa się bez zacięć;
- klapki zwrotne nie zostały zablokowane przez przewód;
- wszystkie biegi i oświetlenie działają bez zapachu przegrzanej izolacji.
Jak dobrać części do Amica OTC 613?
Tabliczka znamionowa okapu Amica znajduje się wewnątrz obudowy, za filtrami aluminiowymi. Do pewnego doboru przygotuj:
- pełny model, na przykład OTC613BG, a nie samo OTC 613;
- kod wyrobu, np. 1160653 dla jednego z wariantów;
- pełny 14-cyfrowy numer fabryczny;
- numer odczytany ze starej części, jeżeli jest czytelny;
- zdjęcie sposobu mocowania, złączy i strony montażu.
W przypadku elementów frontu trzeba dodatkowo określić kolor oraz lewą lub prawą stronę. Przy filtrze porównaj wymiary ramki, zatrzask i potwierdzone przypisanie katalogowe. Przy przełączniku ważne są liczba pozycji, układ zacisków i oznaczenie producenta. Sam wygląd zdjęcia produktowego nie jest wystarczającym potwierdzeniem zgodności.
Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Amica, a filtry można porównać w dziale filtry do okapów Amica. Jeśli oznaczenie na tabliczce jest nieczytelne, prześlij jej wyraźne zdjęcie razem ze zdjęciem starej części.
FAQ – części do okapu Amica OTC 613
Czy część opisana jako OTC 613 pasuje do każdego wariantu?
Nie. OTC 613 obejmuje kilka wykonań, między innymi OTC613BG, OTC613WG i OTC613BGL. Zgodność trzeba potwierdzić po kodzie wyrobu i 14-cyfrowym numerze fabrycznym.
Czy filtr węglowy jest potrzebny przy podłączeniu okapu do kanału?
Nie powinien być używany w typowym trybie wyciągu odprowadzającego powietrze na zewnątrz. Filtr węglowy jest przeznaczony do trybu pochłaniacza, w którym powietrze wraca do pomieszczenia.
Dlaczego okap jest głośny mimo czystych filtrów?
Przyczyną może być drgający front, luźna ramka filtra, zablokowana klapka, zwężony przewód, zabrudzony wirnik albo zużycie napędu. Jeśli hałas występuje tylko po podłączeniu do kanału, najpierw sprawdź instalację powietrzną.
Czy brak jednego biegu oznacza uszkodzony silnik?
Nie. Najpierw należy sprawdzić przełącznik biegów, konektory i przewody danej gałęzi. Przerwa w obwodzie przełącznika może wyłączyć pojedynczy bieg mimo sprawnego silnika.
Gdzie jest tabliczka znamionowa OTC 613?
Wewnątrz obudowy okapu. Dostęp uzyskuje się po zdjęciu aluminiowych filtrów przeciwtłuszczowych. Odczytaj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny.
Czy można umyć filtr węglowy FWK 310?
Standardowy FWK 310 jest filtrem wymiennym i nie jest przeznaczony do mycia ani regeneracji. Myć można aluminiowy filtr przeciwtłuszczowy, który przed ponownym montażem musi całkowicie wyschnąć.
