Termostaty do suszarek bębnowych
Czujniki temperatury, termostaty i bezpieczniki termiczne kontrolują nagrzewanie suszarki oraz chronią ją przed przegrzaniem. Ich usterka może powodować brak grzania, przerywanie programu lub błędy temperatury, ale podobne objawy dają też zabrudzone filtry, niesprawny wentylator i grzałka. Przed zakupem sprawdź rodzaj elementu, wynik pomiaru oraz pełne oznaczenie urządzenia.
Czujnik NTC, termostat i bezpiecznik termiczny – czym się różnią?
Elementy tej kategorii współpracują w jednym układzie kontroli temperatury, ale nie są zamienne i wymagają innej diagnostyki:

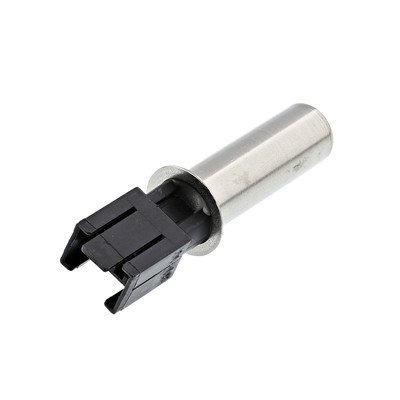

- Czujnik NTC przekazuje modułowi informację o temperaturze. Jego rezystancja maleje podczas ogrzewania, jednak wartość w temperaturze pokojowej zależy od konstrukcji czujnika i miejsca jego pracy.

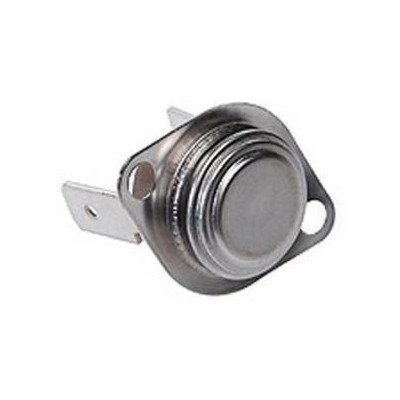

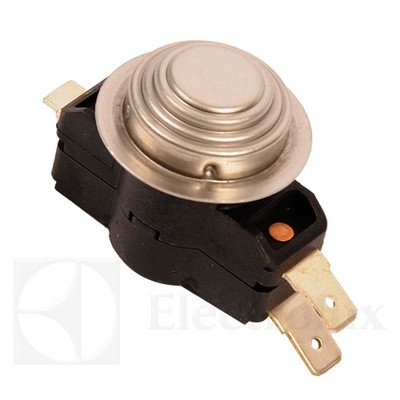

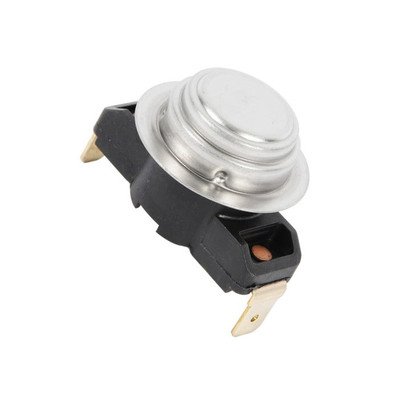

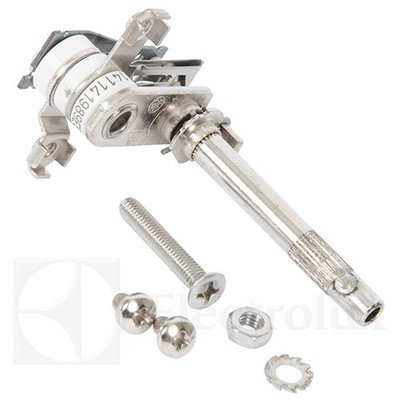

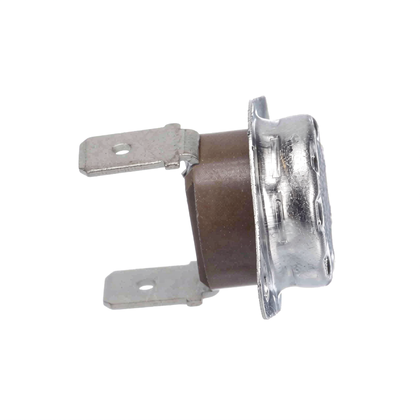

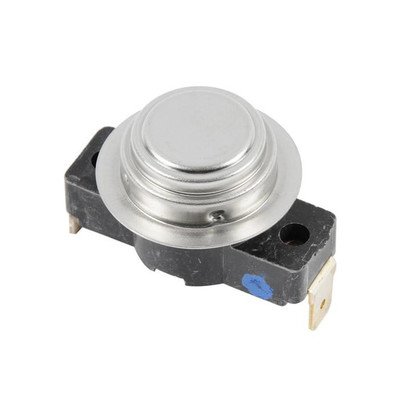

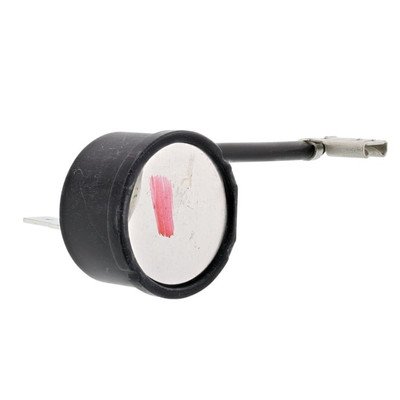

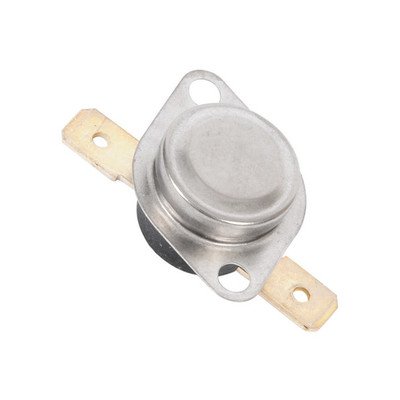

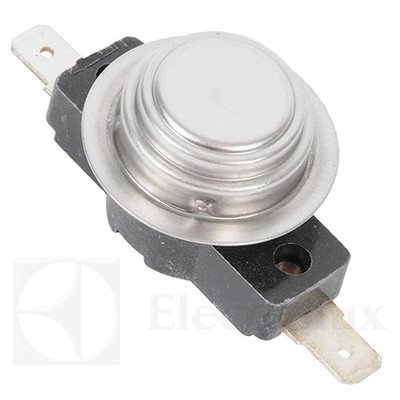

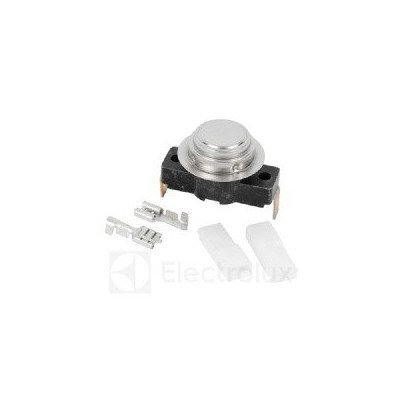

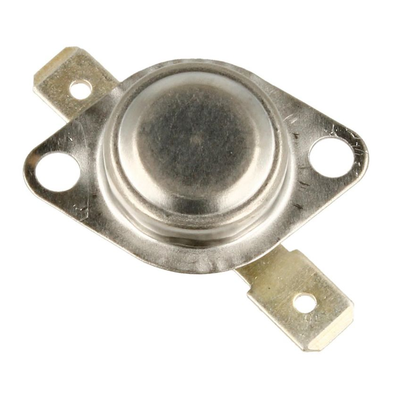

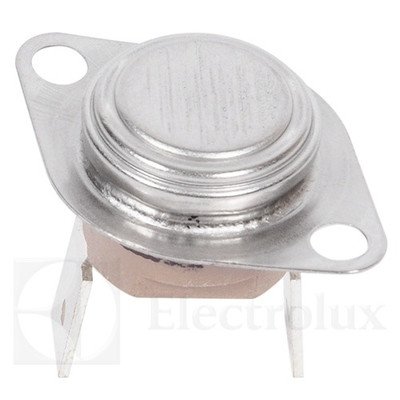

- Termostat bimetaliczny zwiera lub rozwiera styki po osiągnięciu określonej temperatury. Może regulować pracę grzałki albo pełnić funkcję zabezpieczenia przed przegrzaniem.
- Termostat resetowalny można ponownie załączyć przyciskiem dopiero po ostygnięciu urządzenia. Sam reset nie usuwa przyczyny przegrzania.
- Bezpiecznik termiczny lub thermal cut-off trwale przerywa obwód po przekroczeniu temperatury granicznej. Nie wolno go mostkować ani zastępować elementem o przypadkowym progu zadziałania.

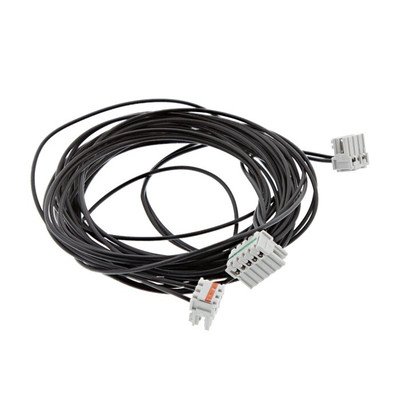

Niektóre części łączą dwie funkcje w jednej obudowie, a czujnik może być sprzedawany razem z wiązką, kanałem lub kompletną grzałką. Dlatego podobny kształt i zgodne złącze nie wystarczają do potwierdzenia kompatybilności.
Jakie objawy mogą wskazywać na problem z kontrolą temperatury?
| Objaw | Możliwe przyczyny | Co sprawdzić w pierwszej kolejności | Jak rozumieć wynik |
| Suszarka obraca bęben, ale nie grzeje | otwarty termostat lub bezpiecznik, uszkodzona grzałka, przerwana wiązka, brak sterowania, problem układu pompy ciepła | filtry i kanały powietrzne, ciągłość zabezpieczeń i grzałki, stan złączy | przerwa na zabezpieczeniu uzasadnia jego wymianę, lecz nadal trzeba znaleźć przyczynę przegrzania |
| Urządzenie grzeje krótko i przerywa cykl | ograniczony przepływ powietrza, przegrzewanie grzałki, nieprawidłowy odczyt NTC, wentylator lub układ kondensatu | filtr, wymiennik, wentylator, pompa kondensatu, czujnik temperatury | poprawne chłodzenie i stabilna charakterystyka NTC zawężają diagnostykę do sterowania i pozostałych elementów grzejnych |
| Suszenie trwa coraz dłużej | zabrudzony filtr lub wymiennik, przeciążenie bębna, słabszy przepływ powietrza, częściowo niesprawne grzanie, błędny pomiar temperatury | stan toru powietrza, program czasowy, grzałka i NTC | samo ciepłe wnętrze nie potwierdza osiągania właściwej temperatury ani załączania wszystkich sekcji grzałki |
| Suszarka nadmiernie nagrzewa obudowę lub czuć zapach przegrzania | niedrożny obieg powietrza, zatrzymany wentylator, sklejony przekaźnik, niewłaściwy termostat, zabrudzenie kanału grzewczego | natychmiast przerwać użytkowanie, obejrzeć filtry, kanały, wentylator i połączenia | wymiana samego termika bez usunięcia przyczyny może doprowadzić do ponownego zadziałania zabezpieczenia |
| Wyświetlany jest błąd dotyczący temperatury lub ogrzewania | NTC poza zakresem, przerwa albo zwarcie przewodów, grzałka, przekaźnik lub inne zabezpieczenie | instrukcja i dokumentacja właściwa dla pełnego oznaczenia suszarki | kod wskazuje obwód wymagający kontroli, a nie automatycznie część do zakupu |
W suszarkach z pompą ciepła słabe suszenie lub brak odczuwalnie gorącego powietrza nie musi oznaczać uszkodzenia termostatu. Temperatura robocza jest w nich zwykle niższa niż w tradycyjnych suszarkach grzałkowych, a wydajność zależy również od sprężarki, czujników obiegu chłodniczego i czystości wymienników.
Co sprawdzić przed demontażem części?
Najpierw wyczyść filtr kłaczków i sprawdź, czy jego siatka rzeczywiście przepuszcza powietrze. Filtr może wyglądać na czysty, a jednocześnie pozostawać zatkany osadem po środkach piorących. W suszarce kondensacyjnej lub z pompą ciepła skontroluj dostępne użytkownikowi powierzchnie wymiennika i jego komorę zgodnie z instrukcją urządzenia.
Sprawdź także, czy wloty i wyloty powietrza nie są zasłonięte, wirnik wentylatora nie jest zablokowany kłaczkami, a zbiornik kondensatu, pompa i odpływ działają prawidłowo. W części konstrukcji przepełnienie dolnej komory lub sygnał z pływaka powoduje ograniczenie albo wyłączenie grzania.
Do rozróżnienia problemu programu automatycznego od usterki ogrzewania można wykorzystać program czasowy z odpowiednim wsadem i ustawieniem opisanym w instrukcji. Jeżeli na programie czasowym suszarka nagrzewa się, lecz cykl automatyczny kończy zbyt wcześnie, należy uwzględnić również czujnik wilgotności, jego zabrudzenie i sposób kontaktu prania z elektrodami.
Jak sprawdzić termostat lub bezpiecznik termiczny miernikiem?
Przed pomiarem odłącz suszarkę od sieci, poczekaj na ostygnięcie układu i odłącz przynajmniej jeden przewód badanego elementu. Pomiar wykonany w podłączonym obwodzie może pokazać przejście przez grzałkę, wiązkę lub inny równoległy tor i prowadzić do błędnej diagnozy.
- Ustaw multimetr na test ciągłości albo najniższy odpowiedni zakres rezystancji.
- Przyłóż sondy do zacisków termostatu lub bezpiecznika.
- Sprawny element, który według dokumentacji ma być w temperaturze pokojowej normalnie zwarty, powinien wykazywać ciągłość i bardzo małą rezystancję.
- Wynik OL, nieskończona rezystancja lub brak sygnału ciągłości oznacza przerwę w obwodzie.
Taki test potwierdza jedynie aktualny stan styków. Nie sprawdza, czy termostat otwiera się przy prawidłowej temperaturze i ponownie zamyka w wymaganym zakresie. Trzeba również upewnić się, że badana część nie jest fabrycznie typu NO, czyli normalnie rozwarta. Informację o charakterystyce i temperaturze zadziałania należy odczytać z oznaczenia części lub dokumentacji konkretnej suszarki.
Jeśli bezpiecznik termiczny jest otwarty, przed montażem nowego elementu sprawdź drożność obiegu powietrza, wentylator, kanał grzałki, stan przewodów i termostatu granicznego. W niektórych rodzinach producent przewiduje wymianę bezpiecznika i współpracującego termostatu jako zestawu – nie należy rozszerzać tej zasady na wszystkie suszarki.
Jak wykonać podstawowy pomiar czujnika NTC?
Czujnik odłącz od wiązki lub modułu i pozostaw na tyle długo, aby jego temperatura się ustabilizowała. Zmierz rezystancję na zaciskach, zanotuj temperaturę otoczenia i porównaj wynik z tabelą serwisową właściwą dla konkretnego modelu oraz miejsca montażu czujnika.
Czujnik można następnie łagodnie ogrzać, na przykład ciepłem dłoni, obserwując wskazanie miernika. W typowym NTC rezystancja powinna maleć płynnie wraz ze wzrostem temperatury. Brak wskazania sugeruje przerwę, wartość bliska zeru może wskazywać zwarcie, a skoki wyniku mogą oznaczać uszkodzenie czujnika, styków albo przewodów.
Nie istnieje jedna prawidłowa rezystancja pokojowa dla wszystkich czujników suszarek. Różne czujniki zastosowane nawet w jednym urządzeniu mogą mieć odmienne charakterystyki. Sam fakt, że rezystancja maleje podczas ogrzewania, nie wyklucza przesunięcia charakterystyki ani błędu pojawiającego się dopiero w temperaturze roboczej. Warto także sprawdzić ciągłość wiązki między czujnikiem a modułem oraz stan pinów złącza.
Oględziny instalacji i pomiary serwisowe
Przegrzane konektory, przyciemniona izolacja, luźne styki, korozja i nadtopiona obudowa mogą zwiększać rezystancję połączenia i powodować miejscowe nagrzewanie. Uszkodzonego zacisku nie należy zaciskać prowizorycznie ani pozostawiać z nadpalonym przewodem. Połączenie trzeba przywrócić zgodnie z przekrojem przewodu, typem konektora i odpornością temperaturową zastosowaną przez producenta.
Pomiar napięcia podczas pracy, kontrola temperatury w kanale oraz wymuszanie testów serwisowych odbywają się przy odsłoniętych obwodach sieciowych i ruchomych elementach. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i dokumentacji urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno uruchamiać suszarki ze zmostkowanym termostatem lub bezpiecznikiem.
Gdzie znajdują się czujniki i jak uzyskać do nich dostęp?
Położenie części zależy od konstrukcji suszarki. Termostaty graniczne i zabezpieczenia termiczne mogą znajdować się na obudowie grzałki albo kanale gorącego powietrza. Czujnik wylotowy bywa zamontowany przy obudowie wentylatora lub kanale powrotnym, a suszarka z pompą ciepła może mieć dodatkowe czujniki przy sprężarce, parowniku i skraplaczu.
Dostęp może wymagać zdjęcia tylnej osłony, blatu i boku albo przedniego panelu oraz elementów kanału powietrznego. Nie należy zakładać, że instrukcja demontażu jednej marki pasuje do innego modelu. Przed odłączeniem przewodów zrób zdjęcie połączeń, oznacz złącza i sprawdź, czy zatrzaski nie zostały osłabione przez temperaturę.
Podczas montażu czujnik musi przylegać do przewidzianej powierzchni lub znaleźć się w strumieniu powietrza w taki sam sposób jak część fabryczna. Luźne mocowanie, pominięta uszczelka albo zmienione prowadzenie przewodów może zafałszować pomiar i narazić wiązkę na kontakt z bębnem, turbiną lub gorącym kanałem.
Jak dobrać właściwy czujnik, termostat lub bezpiecznik?
Dobór rozpocznij od pełnych danych z tabliczki znamionowej. Dla suszarek Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No.; dla Bosch i Siemens pełny E-Nr wraz z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85.
Następnie porównaj numer części oraz potwierdzone cechy wykonania:
- funkcję elementu: NTC, termostat roboczy, termostat graniczny lub bezpiecznik jednorazowy;
- temperaturę i sposób zadziałania;
- stan styków w temperaturze pokojowej, np. NC albo NO;
- możliwość resetu;
- liczbę zacisków, typ złącza i sposób mocowania;
- wersję wiązki, długość przewodów i miejsce montażu;
- informację, czy część występuje osobno, w parze czy tylko z zespołem grzałki.
Oznaczenie temperatury na obudowie nie zawsze opisuje pełną charakterystykę elementu. Dwie części z takim samym progiem mogą różnić się tolerancją, temperaturą ponownego załączenia, obciążalnością styków i mocowaniem. Najbezpieczniejszym następnym krokiem jest porównanie zgodności katalogowej na podstawie pełnego numeru urządzenia oraz czytelnego oznaczenia starej części.
FAQ – czujniki i termostaty do suszarek
Czy brak grzania oznacza przepalony bezpiecznik termiczny?
Nie. Taki objaw może powodować również grzałka, przerwana wiązka, termostat, czujnik NTC, wentylator, układ kondensatu, moduł albo – w suszarce z pompą ciepła – element obiegu chłodniczego. Bezpiecznik należy potwierdzić pomiarem ciągłości po odłączeniu go od obwodu.
Czy można zresetować bezpiecznik termiczny?
Jednorazowego bezpiecznika termicznego nie można bezpiecznie resetować. Przycisk występuje tylko w niektórych termostatach resetowalnych. Jeżeli zabezpieczenie zadziałało, przed ponownym uruchomieniem trzeba usunąć przyczynę przegrzania.
Jaką rezystancję powinien mieć czujnik NTC suszarki?
Wartość zależy od typu czujnika, temperatury pomiaru i modelu urządzenia. Wynik należy porównać z tabelą serwisową właściwej suszarki. Użyteczną kontrolą wstępną jest sprawdzenie, czy rezystancja maleje płynnie podczas łagodnego ogrzewania.
Czy sprawny termostat powinien mieć przejście?
Tylko jeśli jest to element normalnie zwarty i pomiar odbywa się w temperaturze, w której jego styki powinny być zamknięte. Ciągłość nie potwierdza prawidłowej temperatury zadziałania, dlatego trzeba znać charakterystykę konkretnej części.
Dlaczego nowy termik ponownie się przepalił?
Prawdopodobnie nie usunięto źródła przegrzewania. Trzeba skontrolować filtry suszarki, kanały, wymiennik, wentylator lub turbinę, a także grzałkę i jej sterowanie.
Czy część o takim samym wyglądzie i temperaturze będzie pasować?
Nie musi. Istotne są także charakterystyka NC/NO, temperatura ponownego załączenia, obciążalność, mocowanie, złącza i wersja urządzenia. Zgodność należy potwierdzić według pełnych danych z tabliczki znamionowej, a nie wyłącznie zdjęcia.
