Grzałki do suszarek bębnowych
Grzałki do suszarek ogrzewają powietrze przepływające przez bęben. Ich uszkodzenie może powodować brak ciepła, niedosuszanie prania albo działanie tylko jednego stopnia mocy. Przed zakupem warto sprawdzić również zabezpieczenia termiczne, przewody i drożność obiegu powietrza. Właściwą grzałkę dobiera się według pełnego oznaczenia suszarki, a nie tylko wyglądu części.
Kiedy podejrzewać uszkodzenie grzałki suszarki?

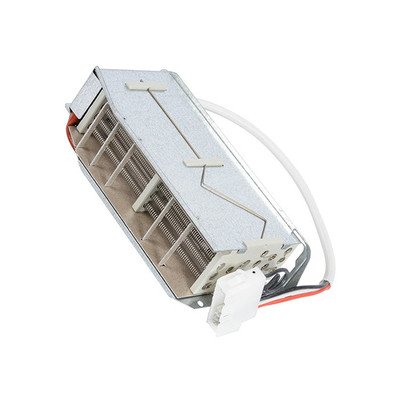

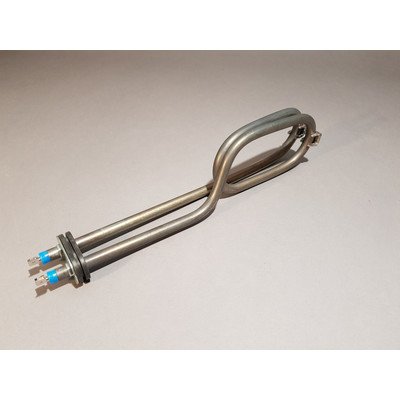

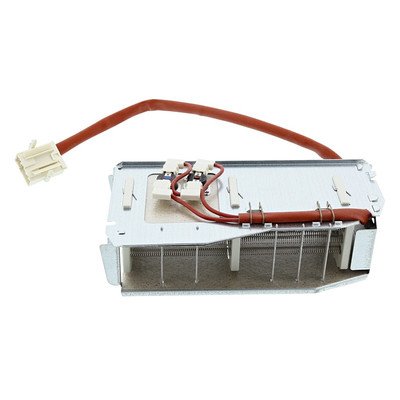

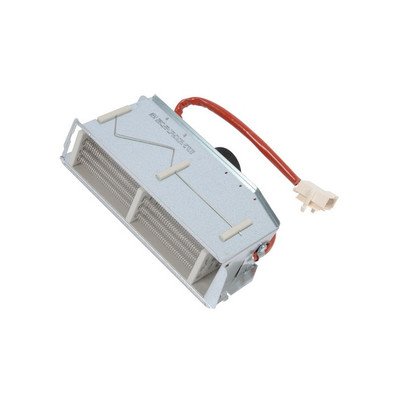

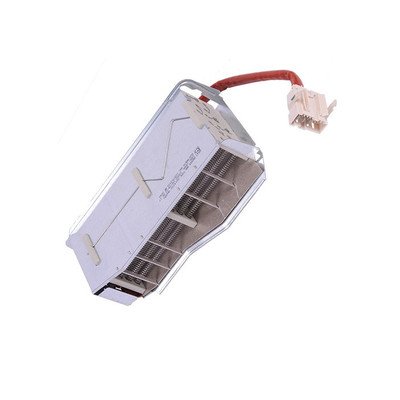

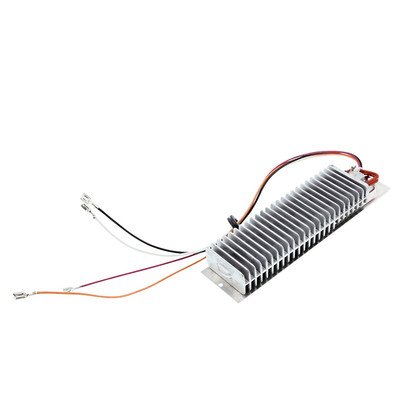

Grzałka oporowa jest stosowana przede wszystkim w suszarkach wywiewowych i klasycznych suszarkach kondensacyjnych. Może mieć jedną lub kilka sekcji grzejnych, a wraz z nią bywają montowane termostaty, bezpieczniki termiczne oraz czujnik temperatury. Suszarki z pompą ciepła wytwarzają ciepło głównie za pomocą układu chłodniczego, dlatego brak ogrzewania nie oznacza w nich automatycznie konieczności zakupu grzałki.
Objawy warto rozpatrywać łącznie z przebiegiem programu:
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Bęben obraca się, ale pranie pozostaje zimne | przerwana spirala, otwarte zabezpieczenie termiczne, uszkodzone złącze, brak sterowania grzałką | pomiar każdej sekcji grzejnej i zabezpieczeń, oględziny konektorów oraz kontrola obwodu sterowania |
| Suszarka grzeje, lecz wyraźnie słabiej | przerwa jednej sekcji grzałki, ograniczony przepływ powietrza, niesprawny wentylator, niewłaściwy program | oddzielny pomiar sekcji grzejnych, oczyszczenie filtrów i sprawdzenie ruchu powietrza |
| Cykl trwa coraz dłużej, a pranie jest wilgotne | zabrudzone filtry lub skraplacz, przeciążony bęben, czujnik wilgotności, częściowo niesprawne ogrzewanie | porównanie programu czasowego z automatycznym oraz kontrola filtrów, wymiennika i czujników |
| Zabezpieczenie termiczne ponownie się przepala | niedrożny kanał, zatrzymana lub uszkodzona turbina, nieszczelność kanału, nieprawidłowa regulacja temperatury | samo założenie nowego bezpiecznika nie wystarcza; trzeba znaleźć przyczynę przegrzewania |
| Wyłącznik różnicowoprądowy reaguje podczas grzania | upływność grzałki do metalowej obudowy, uszkodzona izolacja przewodów lub inny element uruchamiany w tej fazie | pomiar izolacji oraz sprawdzenie, czy problem występuje wyłącznie po załączeniu ogrzewania |
Program bez grzania może pomóc wstępnie rozdzielić usterkę układu grzewczego od problemu występującego również podczas samego obracania bębna i pracy wentylatorów. Nie jest to jednak pełny test, ponieważ sposób sterowania zależy od konstrukcji urządzenia.
Co sprawdzić przed wymontowaniem grzałki?
Najpierw upewnij się, że został wybrany program wykorzystujący ciepło. Program przewietrzania, zimnego powietrza albo część delikatnych cykli może pracować bez grzałki lub z ograniczonym ogrzewaniem. W suszarce z pompą ciepła temperatura jest niższa niż w tradycyjnym urządzeniu, a jej osiągnięcie może trwać dłużej.
Następnie sprawdź elementy wpływające na przepływ powietrza:
- usuń kłaczki z filtra drzwiowego i jego gniazda;
- skontroluj filtr dolny, skraplacz lub dostępny wymiennik zgodnie z instrukcją konkretnego modelu;
- sprawdź, czy kanały nie są zablokowane zbitymi włóknami;
- oceń, czy turbina obraca się prawidłowo i nie ma uszkodzonych łopatek;
- nie przekraczaj dopuszczalnego załadunku.
Filtr może wyglądać na czysty, a mimo to być pokryty osadem ograniczającym przepływ. Jeżeli nie daje się udrożnić bez uszkodzenia siatki, właściwym kolejnym krokiem jest dobór nowego elementu z kategorii filtrów do suszarek.
Słaby obieg powietrza nie tylko wydłuża suszenie. Może podnieść temperaturę przy grzałce i doprowadzić do zadziałania termostatu bezpieczeństwa lub jednorazowego bezpiecznika termicznego. Dlatego wymiana samego zabezpieczenia bez oczyszczenia urządzenia może zakończyć się ponowną awarią.
Jak sprawdzić grzałkę miernikiem?
Przed pomiarem odłącz suszarkę od sieci, poczekaj na ostygnięcie układu grzewczego i udokumentuj rozmieszczenie przewodów. Aby wynik nie był fałszowany przez pozostałe obwody, odłącz od badanej sekcji co najmniej jeden konektor. W grzałce wielostopniowej każdą sekcję należy identyfikować i mierzyć osobno według schematu urządzenia.
Pomiar rezystancji spirali
Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków jednej sekcji grzejnej.
- OL, nieskończoność lub brak przejścia wskazuje na przerwę w badanej sekcji albo w szeregowym zabezpieczeniu, jeżeli nie zostało od niej odłączone.
- Skończona, stabilna rezystancja potwierdza ciągłość spirali, ale nie dowodzi jeszcze poprawnej pracy pod obciążeniem ani braku przebicia po rozgrzaniu.
- Wynik bliski zwarciu wymaga porównania ze schematem połączeń i parametrami konkretnej grzałki. Nie należy oceniać go wyłącznie sygnałem dźwiękowym testera ciągłości.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich grzałek do suszarek. Zależy ona od napięcia, mocy i sposobu połączenia sekcji. Dla prostej sekcji oporowej można wykonać kontrolne obliczenie ze wzoru R ≈ U²/P. Przykładowo sekcja 2000 W przeznaczona bezpośrednio do pracy przy 230 V ma teoretycznie około 26,5 Ω w temperaturze otoczenia. To wartość orientacyjna: nie można jej stosować do innej mocy, połączenia kilku sekcji ani układu mierzonego przez termostat lub elektronikę.
Kontrola przebicia do obudowy
Sprawdź osobno każdy zacisk grzałki względem jej metalowej osłony. Zwykły multimetr nie powinien wskazywać ciągłości. Wykryte przejście oznacza uszkodzenie izolacji lub zetknięcie spirali z obudową.
Brak wskazania na multimetrze nie wyklucza upływności pojawiającej się dopiero przy wysokiej temperaturze albo napięciu roboczym. Przy wyzwalaniu zabezpieczenia różnicowoprądowego właściwym badaniem jest pomiar rezystancji izolacji odpowiednim miernikiem, wykonany według procedury serwisowej urządzenia.
Pomiar izolacji oraz diagnostyka obwodu pod napięciem wymagają kwalifikacji, doświadczenia i narzędzi przeznaczonych do instalacji sieciowych. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno odłączać przewodu ochronnego w celu próbnego uruchamiania suszarki.
Grzałka ma przejście, ale suszarka nadal nie grzeje
Ciągłość spirali eliminuje tylko jej całkowite przepalenie. W dalszej kolejności trzeba zbadać:
- Termostaty i bezpieczniki termiczne – element normalnie zamknięty powinien mieć przejście w warunkach określonych dla danego typu. Brak przejścia może oznaczać zadziałanie zabezpieczenia, ale przed wymianą trzeba skontrolować obieg powietrza.
- Czujnik NTC – nie należy oceniać go jak zwykłego termostatu. Jego rezystancja zmienia się wraz z temperaturą, a prawidłową wartość trzeba porównać z tabelą dla konkretnego modelu.
- Konektory i wiązkę – szukaj nadpalonych wsuwek, utlenienia, luźnego zacisku, przetartej izolacji i przewodu pękniętego przy złączu. Pomiar rezystancji całej drogi od modułu do grzałki może ujawnić uszkodzenie niewidoczne z zewnątrz.
- Wentylator lub turbinę – zatrzymany wirnik albo obluzowana turbina ogranicza chłodzenie grzałki i transport ciepła do bębna. Odpowiednie części znajdują się w kategorii silników, wentylatorów i turbin.
- Sterowanie grzałką – dopiero po potwierdzeniu grzałki, zabezpieczeń, czujników i przewodów uzasadniona jest diagnostyka przekaźnika, triaka lub płyty sterującej. Przed zakupem można sprawdzić moduły i elektronikę do suszarki, ale nie należy wymieniać modułu wyłącznie na podstawie braku ciepła.
Próbnik neonowy nie potwierdza, że na grzałce występuje właściwe napięcie pod obciążeniem. Taki pomiar przeprowadza się pomiędzy odpowiednimi zaciskami zgodnie ze schematem, podczas fazy, w której sterownik rzeczywiście powinien załączyć ogrzewanie. Jest to diagnostyka pod napięciem sieciowym przeznaczona dla wykwalifikowanego technika.
Termostaty, czujniki oraz zabezpieczenia dostępne osobno można znaleźć w kategorii czujników temperatury, termostatów i bezpieczników. Nie wolno jednak zastępować zabezpieczenia elementem o przypadkowej temperaturze zadziałania ani mostkować go na czas normalnej eksploatacji.
Jak uzyskać dostęp do grzałki?

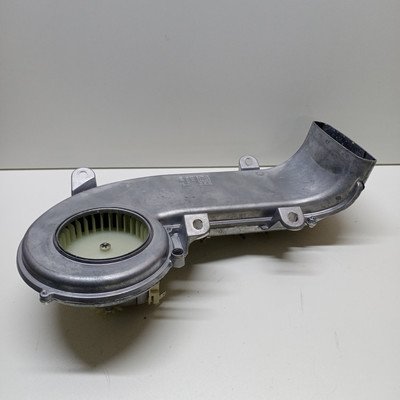

W tradycyjnych suszarkach z grzałką oporową zespół grzewczy znajduje się zwykle w kanale ciepłego powietrza, często przy tylnej części bębna. W jednej konstrukcji wystarczy zdjąć tylną osłonę zespołu, w innej trzeba zdemontować blat i panel boczny, a w części urządzeń dostęp wymaga wyjęcia dodatkowych elementów kanału lub bębna. Grzałka pralko-suszarki znajduje się natomiast w kanale suszenia i może wymagać demontażu górnej, tylnej albo przedniej części obudowy.
Przed rozpoczęciem:
- odłącz urządzenie od zasilania i zaczekaj, aż grzałka ostygnie;
- opróżnij zbiornik skroplin, jeżeli położenie urządzenia podczas naprawy mogłoby spowodować wyciek;
- znajdź instrukcję serwisową lub rysunek części dla pełnego oznaczenia modelu;
- fotografuj złącza przed ich rozpięciem i chwytaj za konektory, nie za przewody;
- zabezpiecz ostre krawędzie blach oraz delikatne ceramiczne podpory spirali.
Jeżeli konstrukcja wymaga zdejmowania paneli, śruby powinny wrócić w pierwotne miejsca. W niektórych urządzeniach połączenia paneli uczestniczą w zachowaniu ciągłości ochronnej obudowy.
Wymiana grzałki krok po kroku
Po uzyskaniu dostępu odłącz wiązkę, czujniki i przewód ochronny, zwracając uwagę na ich położenie. Odkręć mocowanie zespołu i wysuń go bez wyginania kanału powietrznego. Przed montażem nowej części usuń luźne kłaczki z kanału oraz sprawdź turbinę i uszczelnienia.
Nową grzałkę zamontuj bez naprężania obudowy. Wszystkie konektory muszą wejść ciasno i w pełnym zakresie. Nadpalona, przebarwiona lub luźna wsuwka wymaga prawidłowej naprawy albo wymiany; założenie jej na nową grzałkę może spowodować ponowne przegrzanie styku. Nie rozciągaj spirali i nie przekładaj zabezpieczeń między zespołami, jeżeli producent nie przewidział takiej naprawy.
Po złożeniu sprawdź, czy:
- przewody nie dotykają bębna, turbiny ani gorącej części kanału;
- przewód ochronny i wszystkie punkty masowe zostały podłączone;
- kanały i uszczelnienia są osadzone bez szczelin;
- bęben oraz wentylator obracają się swobodnie;
- filtry i skraplacz są czyste.
Pierwszą próbę wykonaj zgodnie z instrukcją urządzenia, na programie czasowym wykorzystującym ogrzewanie. Obserwuj zapach, dźwięki, temperaturę i ewentualne komunikaty. Lekki zapach technologiczny nowej części może wystąpić na początku pracy, lecz dymienie, iskrzenie, intensywny zapach spalenizny albo zadziałanie zabezpieczenia wymagają natychmiastowego odłączenia urządzenia.
Jak dobrać właściwą grzałkę do suszarki?
Nie dobieraj części wyłącznie po wyglądzie, deklarowanej mocy ani nazwie handlowej urządzenia. Podobne zespoły mogą różnić się podziałem mocy na sekcje, układem zacisków, termostatami, czujnikiem, obudową i punktami mocowania.
Odczytaj pełne dane z tabliczki znamionowej:
- Electrolux, AEG i Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000;
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny.
Dodatkowo porównaj numer starej części, napięcie, moc całkowitą i moce poszczególnych sekcji, liczbę zacisków, rozmieszczenie czujników oraz mocowania. Jeżeli oznaczenie na tabliczce jest nieczytelne, zrób wyraźne zdjęcie całej etykiety i zdjęcie starej grzałki ze złączami. To bezpieczniejsza podstawa do weryfikacji niż skrócona nazwa modelu.
FAQ – grzałki do suszarek
Czy brak grzania zawsze oznacza przepaloną grzałkę?
Nie. Ten sam objaw może powodować otwarty bezpiecznik termiczny, termostat, czujnik temperatury, uszkodzona wiązka, moduł sterujący albo brak prawidłowego przepływu powietrza. Grzałkę należy potwierdzić pomiarem.
Czy grzałka może być częściowo uszkodzona?
Tak. Zespoły wielostopniowe mają dwie lub więcej sekcji. Przerwa jednej z nich może pozostawić słabsze ogrzewanie i znacznie wydłużyć suszenie, dlatego każdą sekcję mierzy się oddzielnie.
Dlaczego nowy bezpiecznik termiczny ponownie się przepalił?
Zabezpieczenie mogło zareagować na przegrzanie spowodowane zatkanym filtrem, niedrożnym kanałem, problemem z turbiną albo regulacją temperatury. Ponowna wymiana bez usunięcia przyczyny zwykle nie rozwiązuje usterki.
Czy można sprawdzić grzałkę samym testem ciągłości?
Test ciągłości wykrywa całkowitą przerwę, ale nie potwierdza zgodności mocy, prawidłowej izolacji ani zachowania po rozgrzaniu. Warto zmierzyć rzeczywistą rezystancję każdej sekcji i sprawdzić jej izolację względem obudowy.
Czy suszarka z pompą ciepła ma taką samą grzałkę jak suszarka kondensacyjna?
Nie należy tego zakładać. W modelu z pompą ciepła głównym źródłem ogrzewania jest układ sprężarkowy, podczas gdy tradycyjna suszarka kondensacyjna wykorzystuje zespół oporowy. Rodzaj układu trzeba ustalić z dokumentacji i tabliczki znamionowej.
Czy grzałkę o tej samej mocy można zastosować w innym modelu?
Sama moc nie potwierdza zgodności. Muszą pasować również napięcie, podział sekcji, termostaty, czujniki, złącza, obudowa i mocowania. Ostateczne potwierdzenie daje zgodność katalogowa z pełnym oznaczeniem urządzenia.
