942051438 Okap kominowy700 90 cm LFV439K
Części do okapu Electrolux LFV439K 90 cm dobiera się na podstawie pełnego numeru PNC oraz wykonania podzespołu. Przy słabym ciągu najpierw sprawdź filtry i drożność kanału, a przy braku reakcji panelu także zasilanie, elektronikę i połączenia. Wariant PNC z tabliczki ogranicza ryzyko zakupu niepasującej części.
Jakie części występują w okapie Electrolux LFV439K
Okap kominowy Electrolux LFV439K o szerokości 90 cm może pracować w trybie wyciągu albo pochłaniacza. W zależności od konfiguracji stosuje się między innymi metalowe filtry przeciwtłuszczowe, filtry węglowe, silnik z turbiną, panel sterowania, moduły elektroniczne, elementy oświetlenia, przewody, mocowania oraz części obudowy.
Dla tego modelu producent podaje sterowanie dotykowe, trzy biegi i bieg intensywny, oświetlenie LED, dwa metalowe filtry przeciwtłuszczowe, króciec odprowadzający o średnicy 150 mm oraz możliwość pracy w obiegu zamkniętym. Parametry te pomagają zawęzić wybór części, ale nie zastępują identyfikacji konkretnego elementu.
Słaby ciąg, para pozostaje nad płytą
Nie zamawiaj od razu silnika. Przy takim objawie kolejność sprawdzania powinna być następująca:
- Filtr przeciwtłuszczowy – wyjmij oba filtry, obejrzyj ich siatkę pod światło i oceń, czy nie są pokryte twardą warstwą tłuszczu. Zabrudzenie ogranicza przepływ, zwiększa hałas i może powodować wrażenie słabej pracy silnika. Filtry metalowe można myć ręcznie łagodnym detergentem albo w zmywarce w krótkim programie o niskiej temperaturze; po umyciu muszą całkowicie wyschnąć.
- Filtr węglowy i tryb pracy – filtr węglowy jest potrzebny przy recyrkulacji, nie przy zwykłym odprowadzaniu powietrza kanałem. Jednorazowe filtry węglowe wymienia się, a wersje LongLife czyści się tylko zgodnie z instrukcją właściwą dla danego wariantu. Nasycony filtr usuwa zapachy coraz gorzej, ale sam w sobie nie musi oznaczać uszkodzenia silnika.
- Kanał i wylot powietrza – w trybie wyciągu sprawdź, czy przewód nie jest zgnieciony, zatkany albo zakończony elementem o zbyt małym przekroju. Sama wartość średnicy króćca okapu nie potwierdza drożności całej instalacji.
- Prędkość i warunki gotowania – porównaj pracę na biegu maksymalnym z biegiem intensywnym. Wysokie naczynia, gotowanie na kilku polach oraz brak dopływu świeżego powietrza mogą pogarszać przechwytywanie pary bez awarii części.
- Turbina i silnik – po odłączeniu urządzenia od zasilania sprawdź, czy wirnik obraca się bez wyczuwalnego ocierania, luzu osiowego i ciał obcych. Ocena ręczna nie potwierdza sprawności elektrycznej silnika, ale pozwala odróżnić zablokowaną turbinę od problemu sterowania.
Jeżeli po wyczyszczeniu filtrów i potwierdzeniu drożności instalacji silnik pracuje, lecz hałasuje, drży albo wyraźnie zwalnia, podejrzane są turbina, mocowanie zespołu silnika lub sam silnik. Gdy silnik nie uruchamia się na żadnym biegu, trzeba dodatkowo sprawdzić zasilanie, panel dotykowy, przewody i moduł sterujący.
Okap nie uruchamia się albo panel nie reaguje
Najpierw sprawdź, czy urządzenie ma zasilanie i czy nie zadziałało zabezpieczenie obwodu. Jeżeli bezpiecznik ponownie się wyłącza, nie wykonuj kolejnych prób pracy – może występować zwarcie w przewodzie, module, oświetleniu lub silniku.
Jeżeli światło działa, a wentylator nie, problem może znajdować się w sterowaniu silnikiem, przewodach, module mocy albo zespole silnika. Jeżeli nie działa jednocześnie panel, światło i wentylator, bardziej prawdopodobne jest przerwanie zasilania, uszkodzenie przewodu lub elektroniki zasilającej niż awaria samego silnika.
Przy diagnostyce odłącz urządzenie od zasilania i obejrzyj złącza po zdjęciu odpowiednich osłon. Szukaj nadpalonych styków, luźnych konektorów, śladów tłuszczu i wilgoci. Pomiar ciągłości przewodu wykonuj wyłącznie na odłączonym urządzeniu. Wynik prawidłowej ciągłości nie sprawdza jednak działania elektroniki pod obciążeniem ani poprawności sygnałów panelu dotykowego.
Pomiary napięcia na pracującym urządzeniu, diagnostyka modułu oraz wymiana elementów podłączonych do sieci wymagają kwalifikacji, odpowiednich przyrządów i zabezpieczenia przed porażeniem. Nie są przeznaczone dla osoby bez przygotowania. Nie mostkuj zabezpieczeń i nie podawaj napięcia bez procedury właściwej dla tego modelu.
Oświetlenie LED nie działa

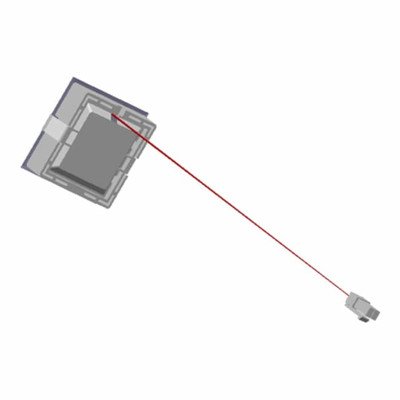

W LFV439K oświetlenie jest układem LED z osobnym elementem sterującym. Brak światła może wynikać z uszkodzenia źródła LED, przewodu, złącza, sterownika LED albo modułu sterowania. Jeżeli nie działa tylko jedna lampa, zacznij od kontroli jej złącza i samego elementu. Jeżeli nie działają obie lampy, sprawdź również wspólne zasilanie i sterowanie.
Nie dobieraj lampy wyłącznie po kształcie. Istotne są między innymi napięcie, moc, wymiary, sposób mocowania i zgodność ze sterownikiem. Wymiana elementów oświetlenia w tym modelu może wymagać dostępu do wnętrza okapu i powinna być wykonana przez technika, jeżeli producent przewiduje wymianę sterownika lub części elektrycznych przez serwis.
Filtr przeciwtłuszczowy i węglowy – czyszczenie oraz wymiana

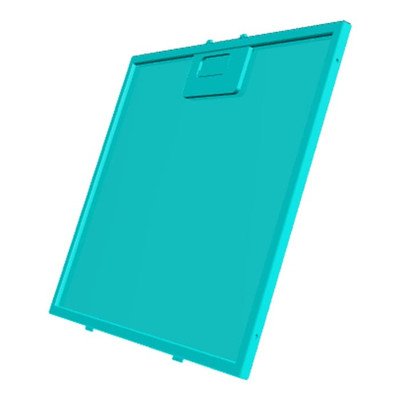

Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz przed turbiną. Gdy jego oczka są zaklejone, spada przepływ powietrza, rośnie hałas i zwiększa się obciążenie układu. Filtr należy wyjąć za uchwyt, lekko odchylić i wysunąć zgodnie z konstrukcją zaczepów. Nie wyginaj kasety na siłę, ponieważ można uszkodzić zatrzaski lub ramkę.
Po umyciu sprawdź, czy filtr nie ma pękniętej ramki, odkształconych zaczepów i trwale zatkanej siatki. Samo odbarwienie aluminium po myciu nie musi oznaczać utraty właściwości. Filtr wymień, gdy nie można go skutecznie oczyścić albo nie utrzymuje się prawidłowo w mocowaniu.
Filtr węglowy montuje się w obiegu zamkniętym, zwykle za filtrem przeciwtłuszczowym, w pobliżu turbiny. Wariant MCFB87 jest filtrem standardowym, natomiast MCFB79PL należy do filtrów LongLife. Nie zakładaj, że każdy filtr okrągły o podobnej średnicy będzie pasował. Sprawdź oznaczenie filtra, sposób mocowania oraz PNC urządzenia. Jednorazowego filtra nie należy prać ani regenerować, jeżeli producent nie przewidział takiej procedury.
Jeżeli na panelu pojawia się sygnalizacja filtra albo litera „F”, nie jest to automatyczne potwierdzenie awarii elektroniki. Najpierw wyczyść lub wymień właściwy filtr, a następnie zresetuj przypomnienie zgodnie z instrukcją obsługi. Jeśli komunikat wraca mimo prawidłowego filtra, dopiero wtedy sprawdzaj panel, czujnik lub moduł sterujący.
Dostęp do części i zasady wymiany
Do filtrów dostęp uzyskuje się od spodu okapu, bez zdejmowania komina. Do oświetlenia, panelu, przewodów i silnika zwykle trzeba najpierw odłączyć urządzenie od zasilania, zdjąć filtry, a następnie zdemontować odpowiednią osłonę dolną lub panel. Dokładna kolejność zależy od wariantu wykonania i zastosowanych mocowań.
Przed rozłączeniem przewodów:
- wykonaj zdjęcie połączeń i oznacz wtyczki, jeśli istnieje ryzyko pomyłki;
- nie ciągnij za przewody, tylko za korpus złącza;
- zabezpiecz panel i szklaną powierzchnię przed upadkiem;
- sprawdź, czy wszystkie śruby i zaczepy zostały zwolnione, zanim podważysz osłonę;
- po montażu upewnij się, że przewody nie dotykają turbiny ani ostrych krawędzi.
Po wymianie filtra wykonaj próbę na kolejnych biegach i sprawdź, czy nie występują drgania, ocieranie, zapach przegrzanej izolacji lub iskrzenie. Po wymianie modułu albo panelu nie zakładaj z góry, że część będzie działała bez konfiguracji. Wariant elektroniki i ewentualna potrzeba zaprogramowania zależą od konkretnego zespołu oraz PNC.
Jak dobrać część do LFV439K
Model handlowy LFV439K nie identyfikuje całego wariantu technicznego. Dla tego urządzenia występują co najmniej wersje PNC 94205143800 i 94205143801. Odczytaj z tabliczki znamionowej pełny numer Prod.No./PNC, razem z końcówką, oraz numer seryjny, jeżeli jest wymagany do potwierdzenia części.
Przy zamawianiu porównaj:
- pełny PNC urządzenia, a nie tylko zapis „LFV439K”;
- numer części odczytany z wymontowanego elementu;
- wymiary, stronę i sposób mocowania;
- typ filtra: metalowy, jednorazowy węglowy albo LongLife;
- parametry elektryczne lampy, sterownika lub silnika;
- rodzaj złącza i wykonanie modułu.
Identyczne zdjęcie, podobna nazwa oraz pasujące złącze nie gwarantują zgodności. Dotyczy to zwłaszcza elektroniki, oświetlenia i zespołu silnika. Przed zakupem przygotuj zdjęcie tabliczki znamionowej oraz oznaczenie uszkodzonej części. Jeżeli część jest niewidoczna lub oznaczenie jest starte, podaj pełny PNC i opisz objaw – to lepsza podstawa do doboru niż sam wygląd elementu.
Powiązane modele
Jeżeli porównujesz konstrukcję okapu, możesz sprawdzić także części do Electrolux LFV419K 942051402 albo przejść do kategorii wszystkie modele okapów Electrolux. Nie oznacza to jednak automatycznej zamienności części między modelami.
FAQ
Czy filtr węglowy jest potrzebny w każdym LFV439K?
Nie. Filtr węglowy stosuje się przy pracy w obiegu zamkniętym, gdy powietrze wraca do kuchni. Przy podłączeniu do sprawnego kanału wyciągowego jego zastosowanie może nie być wymagane. Sprawdź konfigurację urządzenia i oznaczenie właściwego filtra.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw wyklucz zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, niedrożny kanał, zgnieciony przewód i niewłaściwy dopływ powietrza. Silnik staje się bardziej prawdopodobną przyczyną dopiero wtedy, gdy po tych kontrolach nadal pracuje głośno, nierówno lub nie osiąga właściwych obrotów.
Jakie oznaczenie podać przy zakupie części do LFV439K?
Podaj pełny PNC/Prod.No. z tabliczki, w tym końcówkę wariantu, na przykład 94205143800 albo 94205143801. W przypadku filtra, lampy lub elektroniki warto dodać również numer z wymontowanej części i zdjęcie mocowania.
Czy filtr metalowy można myć w zmywarce?
Właściwy dla tego modelu filtr metalowy można czyścić zgodnie z instrukcją, zwykle w krótkim programie o niskiej temperaturze. Po myciu filtr powinien całkowicie wyschnąć przed montażem. Nie używaj silnych środków ściernych ani nie montuj kasety z uszkodzoną ramką.
Co oznacza litera „F” albo kontrolka filtra?
Najczęściej jest to przypomnienie o konieczności wyczyszczenia lub wymiany filtra, a nie jednoznaczny kod uszkodzonego modułu. Po wykonaniu czynności konserwacyjnej trzeba zresetować przypomnienie według instrukcji danego wariantu. Jeśli sygnalizacja wraca bez przyczyny, potrzebna jest dalsza diagnostyka sterowania.
