910003650 Robot planetarny Create 5 E5KM1-4BPT
Części do robota planetarnego Electrolux Create 5 E5KM1-4BPT 910003650 obejmują elementy napędu, sterowania, obudowy, misy i akcesoriów. Przy hałasie, utracie napędu, przerywanej pracy lub uszkodzeniu wyposażenia najpierw ustal źródło problemu, a część dobierz po pełnym oznaczeniu PNC urządzenia.
Zakres części do modelu E5KM1-4BPT
Electrolux Create 5 E5KM1-4BPT to robot planetarny z silnikiem 1200 W, sześcioma ustawieniami prędkości, trybem pulsacyjnym i misą o pojemności 5 l. W zależności od wariantu urządzenia części mogą dotyczyć między innymi:
- silnika napędowego i jego wspornika,

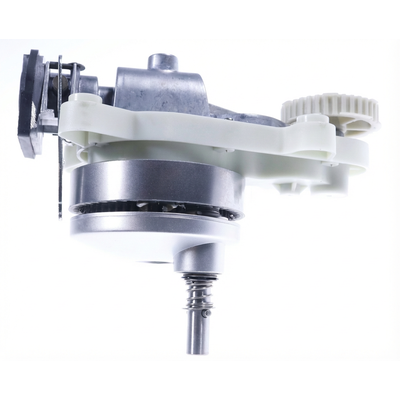

- przekładni z pokrywą oraz paska napędowego,
- czujnika silnika i modułu sterującego,
- pokrętła, obudowy, zaślepek i innych elementów mechanicznych,
- misy, pokrywy przeciwrozpryskowej, haka, mieszadła i trzepaczki,
- elementów dodatkowych, takich jak przystawki do mielenia lub szatkowania.
Nazwy części opisują ich funkcję, ale nie potwierdzają jeszcze zgodności z każdym egzemplarzem modelu E5KM1-4BPT. Ten model występuje w różnych wersjach PNC, dlatego przed zakupem trzeba odczytać pełne oznaczenie z tabliczki znamionowej.
Objaw nie zawsze wskazuje jedną część
Robot nie uruchamia się
Jeżeli urządzenie nie reaguje na pokrętło, zacznij od prostych przyczyn: sprawdź gniazdo, przewód zasilający, położenie głowicy, prawidłowe osadzenie misy oraz elementy zabezpieczające przed uruchomieniem. W niektórych konstrukcjach przełącznik lub blokada mogą nie zamknąć obwodu mimo sprawnego silnika.
Po odłączeniu wtyczki można obejrzeć przewód, wtyczkę, konektory i mechaniczne elementy blokady. Multimetrem da się sprawdzić ciągłość przewodu oraz działanie wyłącznika, ale pomiar powinien być wykonany przy całkowicie odłączonym urządzeniu. Brak ciągłości oznacza przerwę w badanym obwodzie, lecz prawidłowy wynik nie potwierdza sprawności modułu sterującego ani silnika.
Jeżeli urządzenie wymaga sprawdzania napięcia podczas pracy, jest to diagnostyka dla wykwalifikowanego serwisanta. Nie należy omijać blokad ani wykonywać prowizorycznych mostków.
Silnik pracuje, ale mieszadło się nie obraca
Taki objaw może wynikać z zerwanego lub zsuniętego paska, uszkodzenia przekładni, pękniętego koła zębatego albo przeciążenia mechanizmu przez zablokowaną końcówkę. Przy odłączonym zasilaniu sprawdź, czy końcówka obraca się bez wyczuwalnego zacięcia i czy nie ma obcych przedmiotów między elementami roboczymi.
Po zdjęciu odpowiedniej osłony można ocenić stan paska: nie powinien być pęknięty, postrzępiony ani nadmiernie luźny. Luz lub uszkodzenie paska nie wyklucza problemu z przekładnią, ponieważ zużyte koło zębate może uszkodzić nowy pasek. Jeżeli po wymianie paska pojawia się ponowne zsuwanie albo nierówna praca, trzeba sprawdzić ustawienie kół, łożyskowanie i przekładnię zamiast montować kolejny pasek na próbę.
Robot głośno pracuje, stuka lub zgrzyta
Hałas zależny od prędkości może pochodzić z przekładni, łożyska, paska, wentylatora silnika albo luźnego mocowania obudowy. Najpierw uruchom urządzenie bez obciążenia i porównaj dźwięk przy różnych ustawieniach. Następnie sprawdź, czy misa, pokrywa i końcówka są prawidłowo zamocowane oraz czy mieszadło nie ociera o misę.
Jeżeli odgłos pozostaje także bez założonego akcesorium, bardziej prawdopodobny staje się problem wewnątrz napędu. Metaliczny zgrzyt, wyczuwalny luz wału lub ślady smaru poza obudową przekładni przemawiają za koniecznością kontroli zespołu napędowego. Sam hałas nie pozwala rozstrzygnąć, czy do wymiany jest pojedyncze koło zębate, łożysko, pasek czy kompletna przekładnia.
Robot zatrzymuje się pod obciążeniem
Zatrzymywanie przy wyrabianiu ciasta może być związane z przeciążeniem, zbyt dużą porcją, niewłaściwą prędkością, przegrzaniem silnika albo usterką napędu. Najpierw zmniejsz obciążenie zgodnie z instrukcją urządzenia i sprawdź, czy problem występuje również bez składników.
Jeśli silnik po ostygnięciu ponownie działa, zadziałało zabezpieczenie termiczne albo urządzenie jest przeciążone. Jeżeli zatrzymywanie powtarza się przy lekkim obciążeniu, sprawdzenia wymagają pasek, przekładnia, szczotki silnika, czujnik prędkości i moduł sterujący. Pomiar rezystancji uzwojeń lub elementów silnika ma sens dopiero po odłączeniu przewodów i porównaniu wyniku z dokumentacją właściwego wariantu. Jedna wartość rezystancji nie potwierdza pełnej sprawności silnika pod obciążeniem.
Prędkość jest niestabilna
Nierówne obroty mogą powodować zabrudzone lub zużyte elementy sterowania, uszkodzony czujnik silnika, problem ze szczotkami, modułem sterującym albo przeciążenie mechaniczne. Sprawdź, czy obroty falują bez obciążenia i czy zmieniają się po poruszeniu pokrętłem. Zacięcia pokrętła mogą wskazywać na uszkodzenie mechaniczne, ale nie wykluczają problemu elektrycznego.
Nie wymieniaj od razu modułu. Najpierw należy wykluczyć zasilanie, przewody, połączenia, szczotki, mechaniczne opory i czujnik. Diagnostyka modułu oraz pomiary w obwodzie zasilanym wymagają odpowiednich kwalifikacji, narzędzi i procedury dla konkretnej wersji urządzenia.
Co obejrzeć przed zamówieniem części
Przed demontażem wykonaj zdjęcia urządzenia, połączeń i uszkodzonego elementu. Zapisz położenie przewodów, podkładek, tulei, sprężyn oraz elementów przekładni. Warto sprawdzić:
- czy część jest pęknięta, odkształcona, przypalona albo nadmiernie zużyta,
- czy wał i koła zębate nie mają nadmiernego luzu,
- czy pasek nie jest rozciągnięty, postrzępiony lub zabrudzony smarem,
- czy konektory są wsunięte do końca i nie mają śladów przegrzania,
- czy misa i akcesoria nie powodują ocierania lub blokowania napędu,
- czy problem występuje bez obciążenia, czy wyłącznie podczas pracy z ciastem.
Oględziny pomagają zawęzić przyczynę, ale nie zastępują testu działania. Przypalony konektor może być skutkiem uszkodzenia modułu, przeciążenia silnika albo luźnego połączenia, dlatego nie wystarczy wymienić samej końcówki przewodu bez ustalenia przyczyny przegrzania.
Dostęp do części i wymiana
Akcesoria, takie jak misa, hak, mieszadło lub trzepaczka, zwykle wymienia się bez otwierania obudowy. Przed montażem porównaj sposób mocowania, długość trzpienia, kształt końcówki i miejsce pracy w misie. Nie używaj elementu, który ociera o ścianki lub ma wyczuwalny luz.
Dostęp do paska, przekładni, silnika, czujnika i modułu wymaga otwarcia obudowy. Dokładna kolejność zależy od wariantu konstrukcyjnego i może obejmować zdjęcie pokrętła, osłon bocznych, górnej części obudowy albo pokrywy napędu. Nie należy podważać obudowy w przypadkowym miejscu, ponieważ można złamać zaczepy lub uszkodzić przewody.
Bezpieczna kolejność prac obejmuje:
- odłączenie urządzenia od sieci i odczekanie, aż silnik ostygnie;
- usunięcie misy, akcesoriów i elementów łatwo wypadających;
- wykonanie zdjęć przed odłączeniem przewodów;
- oznaczenie konektorów, jeżeli ich położenie nie jest jednoznaczne;
- demontaż osłon bez szarpania przewodów i blokad;
- ocenę części współpracujących przed montażem nowego elementu;
- montaż zgodnie z pierwotnym ułożeniem, bez zaciskania przewodów obudową;
- próbę pracy najpierw bez obciążenia, a dopiero później z niewielką porcją.
Wymiana samego paska lub elementu obudowy może nie rozwiązać problemu, jeżeli przyczyną jest zatarte łożysko albo uszkodzona przekładnia. Z kolei wymiana kompletnego silnika bez sprawdzenia modułu i mechanicznego oporu może doprowadzić do ponownego uszkodzenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę pod napięciem, pomiary obwodów sieciowych oraz naprawę modułu sterującego powinien wykonywać wykwalifikowany serwisant.
Jak dobrać część do Electrolux E5KM1-4BPT
Podstawą doboru nie jest samo oznaczenie handlowe E5KM1-4BPT ani wygląd części. Na stronie producenta dla tego modelu występują różne wersje PNC, dlatego potrzebny jest pełny numer z tabliczki znamionowej, w tym końcowe cyfry wariantu.
Przy zamówieniu przygotuj:
- pełny model: E5KM1-4BPT,
- pełny numer produktu PNC / Prod.No.,
- oznaczenie części odczytane z jej obudowy lub opakowania,
- zdjęcie tabliczki znamionowej,
- zdjęcie uszkodzonego elementu i jego mocowania.
Dla kategorii powiązanej z PNC 910003650 nie należy automatycznie przyjmować, że pasuje część przeznaczona dla innej wersji PNC tego samego modelu. Różnice mogą dotyczyć przekładni, modułu, mocowania, wiązki przewodów, obudowy, akcesoriów albo oprogramowania sterownika.
Samo identyczne złącze również nie wystarcza do potwierdzenia zgodności. Przed zakupem porównaj numer części, punkty mocowania, wymiary, parametry elektryczne i zakres zastosowania podany dla konkretnego PNC. Jeżeli nie masz pewności, prześlij pełne oznaczenie z tabliczki oraz zdjęcia części do weryfikacji.
Więcej elementów do tej rodziny urządzeń znajdziesz w kategorii części zamienne do robota kuchennego Electrolux.
FAQ
Czy do E5KM1-4BPT pasuje każda część opisana jako Electrolux Create 5?
Nie. Model E5KM1-4BPT występuje w różnych wersjach PNC, a części mogą różnić się mocowaniem, parametrami lub wykonaniem. Zgodność należy potwierdzić po pełnym numerze PNC / Prod.No.
Robot hałasuje — czy wystarczy wymienić pasek?
Nie zawsze. Hałas może pochodzić również z przekładni, łożyska, koła zębatego, wentylatora, luźnej obudowy albo ocierającego akcesorium. Najpierw ustal, czy dźwięk występuje bez obciążenia i bez zamontowanej końcówki.
Czy można sprawdzić silnik multimetrem?
Można wykonać podstawową kontrolę ciągłości i rezystancji po odłączeniu przewodów, ale wynik trzeba porównać z dokumentacją właściwego wariantu. Taki pomiar nie ocenia zachowania silnika pod obciążeniem ani sprawności modułu sterującego.
Co zrobić, gdy robot zatrzymuje się podczas wyrabiania ciasta?
Najpierw zmniejsz obciążenie i sprawdź, czy urządzenie działa po ostygnięciu. Jeśli problem powtarza się przy lekkim obciążeniu, sprawdź mechaniczne opory, pasek, przekładnię, szczotki, czujnik silnika i moduł — bez wymieniania kilku części na próbę.
Czy doboru części wystarczy zdjęcie uszkodzonego elementu?
Zdjęcie pomaga rozpoznać rodzaj części, ale nie potwierdza zgodności. Do zamówienia potrzebne są pełne dane z tabliczki znamionowej, przede wszystkim model E5KM1-4BPT oraz pełny PNC / Prod.No. konkretnego egzemplarza.
