Elektronika/Silniki do wypiekaczy chleba
Elektronika i silnik sterują mieszaniem, wentylacją oraz przebiegiem programu w wypiekaczu chleba Electrolux. Jeśli mieszadło nie rusza, urządzenie nie reaguje lub silnik tylko buczy, przyczyną może być także pasek, zablokowana oś, kondensator, czujnik albo przewody. Przed zakupem porównaj pełny PNC/Prod.No. urządzenia i oznaczenie starej części.
Jak rozpoznać problem z elektroniką lub silnikiem wypiekacza
Podzespoły z tej kategorii obejmują między innymi silnik napędu mieszadła, silnik wentylatora, panel sterowania oraz moduł elektroniczny. Objawy częściowo się nakładają, dlatego sam fakt, że mieszadło nie wykonuje ruchu, nie potwierdza jeszcze uszkodzenia silnika ani modułu.
W pierwszej kolejności ustal, czy urządzenie:
- nie włącza wyświetlacza i nie reaguje na przyciski;
- włącza program, ale mieszadło pozostaje nieruchome;
- wydaje dźwięk pracy silnika, lecz wałek lub mieszadło się nie obraca;
- zatrzymuje napęd po kilku sekundach albo pracuje nierówno;
- przechodzi program, ale nie steruje prawidłowo grzaniem lub wentylacją;
- wyświetla błąd związany z temperaturą albo czujnikiem.
Wypiekacz nie uruchamia się w ogóle
Jeżeli nie świeci wyświetlacz, nie działają przyciski i nie słychać żadnej reakcji, przed podejrzeniem modułu sprawdź prostsze przyczyny: gniazdo, przewód zasilający, wtyczkę, bezpiecznik urządzenia oraz ślady nadpalenia przy wejściu zasilania. Warto też wykluczyć sytuację, w której wybrano opóźniony start albo nie zatwierdzono programu przyciskiem Start.
Po odłączeniu urządzenia od sieci można obejrzeć płytkę oraz złącza. Nadpalony element, pęknięte luty lub luźna wtyczka są wskazówką, ale nie rozstrzygają, czy uszkodzeniu nie uległ również silnik lub element wykonawczy na module. Jeżeli awaria pojawiła się po zablokowaniu mieszadła, nie wymieniaj samego modułu bez sprawdzenia mechanicznego oporu napędu.
Program działa, ale mieszadło się nie porusza
Najpierw wyjmij formę i sprawdź, czy jej napęd oraz mieszadło można ostrożnie obrócić ręcznie po odłączeniu urządzenia od zasilania. Zaschnięte ciasto, zapieczona tuleja wałka lub nieszczelne łożyskowanie mogą przeciążać silnik. W takiej sytuacji nowy silnik może ponownie ulec przegrzaniu.
Jeżeli silnik jest słyszalny, lecz mieszadło stoi, sprawdź kolejno:
- pasek napędowy — czy nie jest zerwany, rozciągnięty lub zsunięty z koła;
- koło pasowe i element przeniesienia napędu — czy nie ma pękniętych zębów lub luzu;
- wałek w formie — czy nie stawia nadmiernego oporu;
- mocowanie formy — niektóre konstrukcje nie uruchamiają prawidłowo napędu, gdy forma nie jest osadzona i zablokowana;
- silnik — czy obraca się bez zacięć i ma ciągłość uzwojenia;
- moduł — czy podaje sygnał sterujący i nie ma uszkodzeń w obwodzie wyjściowym.
Wypiekacz może wykonywać krótkie cykle mieszania, przerwy lub wolniejsze obroty zależnie od programu. Test należy więc przeprowadzać w programie, który rzeczywiście przewiduje mieszanie, a nie podczas fazy wyrastania lub opóźnionego startu.
Jak sprawdzić silnik i napęd
Oględziny mechaniczne
Odłącz wtyczkę, wyjmij formę i usuń resztki ciasta. Sprawdź, czy mieszadło nie jest zapieczone na osi oraz czy wałek obraca się bez wyraźnego chrobotania i dużego luzu. Pasek powinien być elastyczny, niepopękany i prawidłowo osadzony na kołach.
Silnik, który buczy, grzeje się lub próbuje ruszyć dopiero po ręcznym poruszeniu napędu, może mieć problem z kondensatorem, uzwojeniem, zabezpieczeniem termicznym albo przeciążeniem mechanicznym. Nie wolno zakładać, że każdy silnik stosowany w wypiekaczach ma taki sam sposób rozruchu. W jednych konstrukcjach kondensator znajduje się w obwodzie silnika, w innych sposób sterowania jest związany z modułem.
Pomiar omomierzem
Pomiar wykonuj przy odłączonym urządzeniu, po rozłączeniu silnika od płytki i po upewnieniu się, że kondensator — jeśli występuje — nie pozostaje podłączony do badanego obwodu. Mierz między właściwymi wyprowadzeniami silnika zgodnie ze schematem lub oznaczeniami konkretnego modelu.
- Brak przejścia może oznaczać przerwę w uzwojeniu, zadziałanie zabezpieczenia termicznego albo uszkodzenie przewodu wewnętrznego.
- Bardzo mała rezystancja może wskazywać na zwarcie uzwojenia, ale wynik trzeba oceniać w zakresie właściwym dla danego silnika i miernika.
- Podobne, stabilne odczyty uzwojeń nie potwierdzają pełnej sprawności. Silnik może tracić moment pod obciążeniem, mieć uszkodzony kondensator lub przegrzewać się dopiero podczas pracy.
- Przejście do obudowy jest sygnałem możliwej upływności i wymaga dalszej oceny odpowiednim testerem izolacji; zwykły multimetr nie zastępuje takiego badania.
Nie podawaj napięcia sieciowego na przypadkowe piny silnika. Wypiekacze Electrolux/AEG mogą mieć różne układy przewodów, kondensatorów i sterowania. Diagnostyka pod napięciem oraz pomiary w obwodzie 230 V są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami.

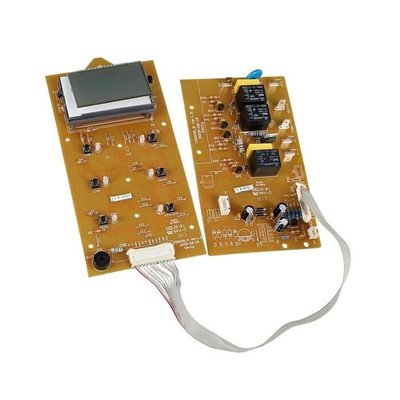

Kiedy podejrzewać moduł, panel albo przewody
Podejrzenie elektroniki rośnie, gdy napęd mechanicznie obraca się swobodnie, silnik ma prawidłowe uzwojenia, a jednocześnie:
- panel reaguje tylko częściowo lub samoczynnie zmienia wskazania;
- program nie rozpoczyna fazy mieszania mimo prawidłowego wyboru programu;
- na płytce widać uszkodzony triak, przekaźnik, rezystor, ścieżkę lub złącze;
- silnik nie otrzymuje sterowania, mimo że pozostałe warunki rozpoczęcia programu są spełnione;
- urządzenie przerywa pracę po zwarciu, zablokowaniu napędu lub przegrzaniu.
Wypalenie jednego elementu na module nie zawsze jest pierwotną przyczyną. Zwarcie przeciążonego silnika, uszkodzony kondensator lub zablokowana oś mogą ponownie uszkodzić nową płytkę. Z tego powodu wymiana modułu „na próbę” bez sprawdzenia silnika i napędu jest ryzykowna.
Panel sterowania może wyglądać podobnie do panelu z innego wariantu, ale różnić się oprogramowaniem, oznaczeniem złącza lub współpracą z modułem głównym. Samo podświetlenie i kształt przycisków nie potwierdzają zgodności.
Kody i komunikaty związane z pracą urządzenia
Niektóre wypiekacze Electrolux pokazują komunikaty dotyczące temperatury komory lub czujnika. Przykładowo w instrukcji modelu EBM 8000N wskazano, że komunikat E:01 może pojawić się przy zbyt gorącej komorze, a H:HH/E:EE może oznaczać problem z czujnikiem temperatury. Takiego komunikatu nie należy traktować jako automatycznego wskazania modułu do wymiany.
| Objaw lub komunikat | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Brak reakcji panelu | Zasilanie, przewód, bezpiecznik, moduł, panel | Gniazdo, przewód, złącza, ślady nadpalenia, pełne oznaczenie urządzenia |
| Program działa, mieszadło stoi | Pasek, forma, zapieczony wałek, silnik, sterowanie | Obrót napędu po odłączeniu zasilania, pasek, uzwojenia, przewody |
| Silnik buczy lub zatrzymuje się | Przeciążenie, kondensator, uzwojenie, zabezpieczenie termiczne | Opór mechaniczny, kondensator właściwego typu, pomiar silnika |
| Silnik pracuje, ale mieszadło nie | Pasek, koło pasowe, napęd formy | Stan paska, kół i wałka formy |
| E:01 lub podobny komunikat temperatury | Za wysoka temperatura, czujnik, obwód czujnika, moduł | Ostudzenie urządzenia, złącza i pomiar zgodny z dokumentacją modelu |
| H:HH/E:EE w modelu EBM 8000N | Błąd czujnika temperatury lub usterka urządzenia | Czujnik, przewody i dokumentacja właściwego wariantu |
Znaczenie kodów zależy od modelu i wersji sterownika. Nie przenoś komunikatów z EBM 8000N na każdy wypiekacz Electrolux lub AEG.
Dostęp do silnika i modułu
W wielu wypiekaczach dostęp do napędu uzyskuje się od spodu po wyjęciu formy i odkręceniu dolnej części obudowy. W innych konstrukcjach konieczne może być wcześniejsze zdjęcie pokrywy, panelu lub elementów osłaniających przewody. Kolejność zależy od konkretnego wykonania, dlatego przed demontażem wykonaj zdjęcia ułożenia przewodów i złączy.
Podczas demontażu:
- odłącz urządzenie od sieci i poczekaj, aż całkowicie ostygnie;
- zaznacz położenie wtyczek, zwłaszcza gdy są podobne;
- nie ciągnij za przewody — wyjmuj złącza za obudowę wtyku;
- sprawdź, czy przewody nie są przygniecione przez obudowę lub element napędu;
- nie uruchamiaj odkrytego urządzenia z dostępem do części ruchomych;
- po montażu załóż wszystkie osłony i sprawdź, czy przewody są odsunięte od grzałki, paska oraz wentylatora.
Wymiana silnika zwykle wymaga odłączenia jego przewodów, zwolnienia mocowania i zdjęcia elementu napędzającego. Nie kopiuj jednak liczby śrub ani kolejności z innego modelu. Przed montażem porównaj kierunek wyprowadzeń, uchwyty, wysokość wału, sposób napędu i obecność kondensatora.
Naprawa modułu przez wymianę triaka, przekaźnika, uszkodzonej ścieżki lub elementu zasilacza wymaga znajomości elektroniki i oceny przyczyny zwarcia. Jeżeli płytka jest zwęglona albo uszkodzenie dotyczy części sieciowej, bezpieczniejsza jest wymiana kompletnego, potwierdzonego modułu lub naprawa przez wykwalifikowanego elektronika.
Jak dobrać część do Electrolux, AEG lub Zanussi
Dobór rozpocznij od tabliczki znamionowej urządzenia, a nie od samego zdjęcia. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No. Skrócona nazwa handlowa modelu może obejmować kilka wariantów z innym silnikiem, panelem, modułem, wiązką lub oprogramowaniem.
Przy porównywaniu części sprawdź:
- numer części producenta zapisany na starej elektronice lub silniku;
- pełny PNC / Prod.No. urządzenia;
- napięcie, częstotliwość i sposób zasilania silnika;
- liczbę oraz układ wyprowadzeń;
- obecność i parametry kondensatora, jeśli jest stosowany;
- uchwyty, wymiary, wysokość wału i sposób przeniesienia napędu;
- wersję panelu i modułu oraz ewentualne wymagania konfiguracyjne.
Identyczne złącze nie gwarantuje zgodności — może mieć inne przypisanie pinów lub współpracować z innym sterownikiem. Nie zakładaj również, że każdy moduł wymaga programowania ani że każdy będzie działał bez konfiguracji. Przed zamówieniem odczytaj wszystkie oznaczenia z tabliczki znamionowej i części; w razie wątpliwości przygotuj wyraźne zdjęcie obu elementów oraz złączy.
Jeżeli problem dotyczy elementów współpracujących z napędem, pomocne może być sprawdzenie pasków do wypiekaczy chleba Electrolux i mieszadeł do wypiekaczy chleba Electrolux. Gdy urządzenie prawidłowo miesza, ale nie osiąga temperatury, przyczyną może być osobny obwód grzania — wtedy sprawdź także grzałki do wypiekaczy chleba Electrolux.
Bezpieczeństwo
Przed oględzinami i demontażem odłącz wtyczkę, poczekaj na ostygnięcie urządzenia i nie dotykaj ruchomych części przy podłączonym zasilaniu. Nie zwieraj przewodów, nie mostkuj zabezpieczeń termicznych i nie podłączaj silnika bez znajomości jego schematu.
Opisane pomiary w obwodach sieciowych, sprawdzanie sterowania pod napięciem oraz naprawa modułu wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
FAQ
Czy brak obrotu mieszadła oznacza uszkodzony silnik?
Nie. Przyczyną może być zerwany pasek, zablokowany wałek formy, uszkodzone koło pasowe, kondensator, przewody albo element wykonawczy na module. Najpierw sprawdź napęd mechaniczny i warunki rozpoczęcia programu.
Czy można zastosować silnik z innego wypiekacza?
Tylko po potwierdzeniu parametrów i sposobu sterowania. Należy porównać napięcie, typ silnika, wyprowadzenia, kondensator, mocowanie oraz element napędzający. Podobny wygląd lub liczba przewodów nie wystarczą.
Jak sprawdzić, czy silnik ma przerwę?
Po odłączeniu silnika od elektroniki zmierz rezystancję między właściwymi wyprowadzeniami omomierzem. Brak przejścia może oznaczać przerwę uzwojenia lub zabezpieczenia termicznego, ale wynik trzeba odnieść do schematu i konstrukcji konkretnego modelu.
Dlaczego nie należy od razu wymieniać modułu?
Moduł może zostać uszkodzony przez przeciążony silnik, zablokowany napęd lub wadliwy kondensator. Jeżeli przyczyna nie zostanie usunięta, nowa płytka może ulec takiej samej awarii.
Jaki numer urządzenia podać przy doborze części?
W przypadku Electrolux, AEG i Zanussi podaj pełny PNC / Prod.No. z tabliczki znamionowej oraz oznaczenie starej części. Sam skrócony model może nie identyfikować właściwego wariantu technicznego.
Czy komunikat błędu temperatury wskazuje moduł sterujący?
Nie automatycznie. Taki komunikat może wynikać z czujnika, przewodów, zbyt wysokiej temperatury, grzałki lub elektroniki. Znaczenie kodu trzeba sprawdzić dla konkretnego modelu, a następnie wykonać pomiary zgodne z jego dokumentacją.
